铃木款多挡位齿轮传动变速机构三维模型

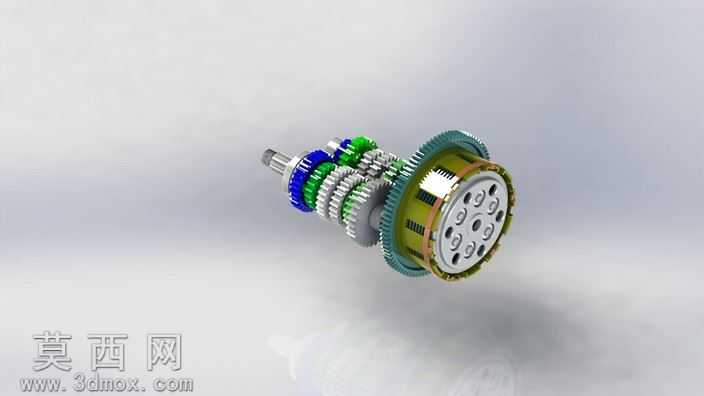

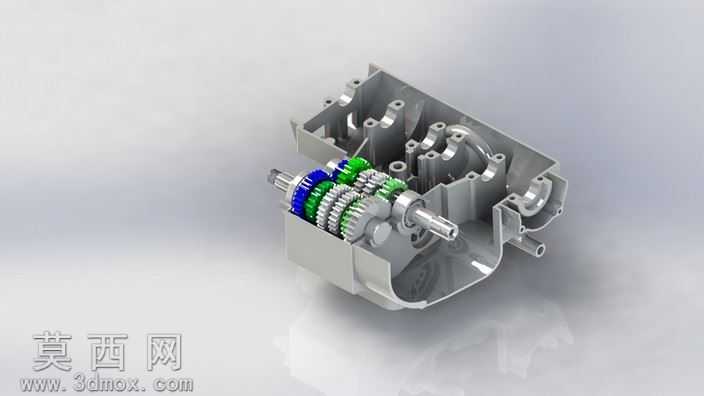

本作品为还原铃木动力单元的传动变速核心结构三维建模成果，建模过程依托三维机械设计软件完成全参数化构建，严格遵循真实引擎传动系统的尺寸比例与装配逻辑，完整复现了多挡位变速机构的全部核心构件。模型搭建阶段首先梳理动力输入轴、中间传动轴、动力输出轴的同轴度与空间排布关系，对每一级传动齿轮的模数、齿形参数、啮合间隙进行精准设定，确保不同挡位下齿轮组的啮合路径完全符合真实机械传动逻辑，避免出现传动干涉、错位等不符合实际工况的问题。材质与渲染环节针对不同构件的功能属性匹配对应材质表现：输入输出轴采用调质合金结构钢材质，表面做哑光金属氧化处理，还原传动轴的耐磨金属质感；不同挡位的传动齿轮根据功能区分材质，常啮合齿轮采用渗碳淬火钢材质，齿面做高光金属处理体现加工精度，结合齿圈、同步组件采用铜合金与高强度钢材搭配，区分不同构件的材质差异；外侧的限位端盖、固定卡簧等辅件分别做镀锌钝化、发黑处理的材质表现，通过光影渲染突出不同金属表面的粗糙度、反光度差异，让整体模型的视觉表现贴近真实工业产品的质感。结构设计上完整还原了该变速机构的多挡位传动逻辑，清晰呈现不同齿数齿轮搭配实现的转速扭矩转换路径，各齿轮、轴件、限位构件、固定端盖之间的装配关系完全按照真实机械装配约束搭建，可清晰观察动力从输入轴进入后，经过不同齿轮组啮合传递最终从输出端输出的完整过程，同步还原了齿轮间的轴向限位结构、挡位切换对应的齿轮滑移路径，让整个传动系统的运行逻辑直观可见。建模过程中对每一个细小构件都做了精细化处理，包括齿轮的倒角、轴件的键槽、端盖的固定孔位、卡簧的卡槽结构都没有省略，确保模型的结构完整性，既可以作为机械传动结构的教学演示素材，也可为同类变速机构的设计研发提供结构参考，帮助设计者直观理解多挡位齿轮传动的布局逻辑与动力传递原理。
