工业用有刷直流电动机三维结构设计

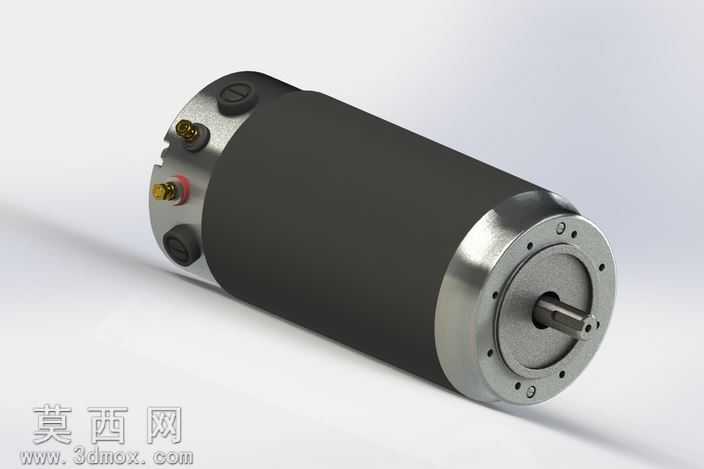

本模型采用SolidWorks完成全参数化三维建模，完整还原了有刷直流电动机的整机结构与各部件装配关系。建模过程中首先搭建整机基准坐标系，按照实际电机的尺寸比例依次构建定子组件、转子组件、端盖、接线端子、输出轴等核心零件：定子部分还原了机壳的哑光黑色包覆层与两端金属端盖的金属质感，机壳表面做了细微的磨砂纹理处理，还原真实工业电机的外壳质感；两端金属端盖采用金属材质渲染，还原了端盖上的安装孔位、定位止口的细节，端盖边缘的倒角、安装螺丝的沉孔结构都做了精准还原，保证装配时的干涉检查符合实际生产要求。转子部分完整呈现了输出轴的轴伸端、键槽结构，轴端的定位台阶、轴承配合位都按照标准公差做了建模处理，还原了转子与端盖轴承位的装配关系。接线端部分还原了正负极端子的结构，区分了红黑标识的接线柱，同时还原了端盖上的密封堵头、固定螺丝的细节，端子部分做了金属镀金质感的渲染，接线柱旁的极性标识也做了细节呈现。渲染阶段采用工作室柔光布光，主光源从侧上方打亮电机主体，勾勒出金属端盖的高光轮廓，辅助光源补全暗部细节，避免机壳黑色部分出现死黑，同时添加了柔和的地面投影，增强模型的立体感与真实感。材质分配上，机壳采用哑光黑色工程塑料/喷塑金属材质，调整了粗糙度参数还原磨砂质感；金属端盖采用拉丝铝合金材质，添加了细微的拉丝纹理与环境反射；输出轴采用光亮轴承钢材质，提高了反射强度突出金属加工面的光洁度；接线端子采用铜质镀金材质，还原接线柱的导电金属质感。设计过程中严格遵循直流电机的实际结构逻辑，所有零件的装配约束都按照实际装配关系设置，可直接用于装配干涉检查、结构展示，也可用于机电一体化项目的配套部件选型参考，模型结构完整，细节丰富，能够直观展示有刷直流电机的外部结构与装配逻辑，可用于教学演示、产品方案展示等场景。
