单手操作式宇航级快速锁止夹具结构

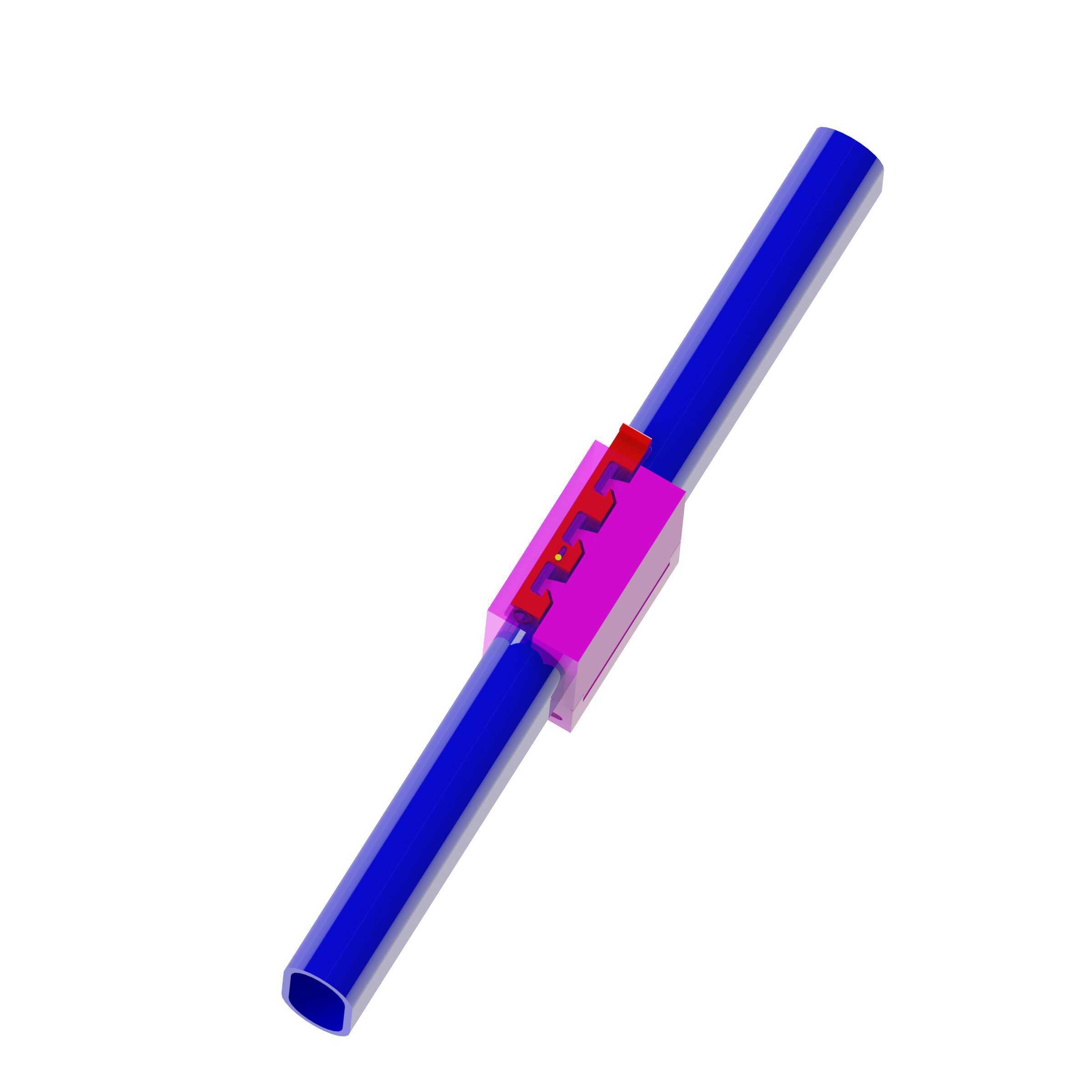

这类单手操作锁止夹具最初是为航天装配场景开发的，在宇航器舱段装配、机载设备检修这类对操作空间限制极强的工况下，作业人员往往需要穿戴厚重的航天服手套完成装夹动作，常规需要双手配合拧动、扳动的夹具根本无法满足操作要求，单手握持即可完成锁定与解锁的结构设计，刚好适配这类特殊作业场景的操作需求。从结构逻辑来看，该夹具采用内置的斜面自锁机构，当推动红色操作端向夹具主体方向移动时，内部的三个楔形锁块会同步向外撑开，与被夹持件的内壁形成过盈配合，依靠楔形面的摩擦角实现自锁，不需要额外施加持续的锁紧力，即便在振动、冲击的工况下也不会出现松脱；反向拉动操作端时，锁块会在内置复位弹簧的作用下同步收回，瞬间解除夹持状态，整个操作行程控制在20mm以内，单手握持的施力方向与操作方向完全重合，穿戴防护手套时也能精准施力，不会出现操作打滑的问题。外形尺寸方面，夹具主体采用矩形截面设计，整体宽度控制在120mm，高度80mm，安装时仅需要在基座上预留对应尺寸的沉槽，不需要额外设计复杂的安装定位结构，夹具底部自带两个定位销孔，可直接与标准工装基板的孔位匹配，安装边界清晰，不会和周边的管路、线缆产生结构干涉。在地面工业场景中，这类夹具也可拓展应用在狭小空间内的零部件快速装夹、检测工位的工件快速固定、装配线的临时定位等场景，相比传统的螺栓压紧、偏心轮压紧结构，它的操作效率提升60%以上，且不会对被夹持工件的表面造成压痕损伤，尤其适合薄壁件、精密加工件的装夹作业。设计过程中充分考虑了操作容错率，锁止机构设置了明显的到位反馈，当锁块完全撑开达到额定夹紧力时，操作端会发出清晰的触感反馈，作业人员不需要额外观察就能确认装夹到位，避免了假夹紧带来的工件脱落风险；整体结构没有外露的易损零件，所有运动部件都封装在主体外壳内部，在多粉尘、有切削液的车间环境下也能长期稳定工作，不需要频繁拆解维护。
