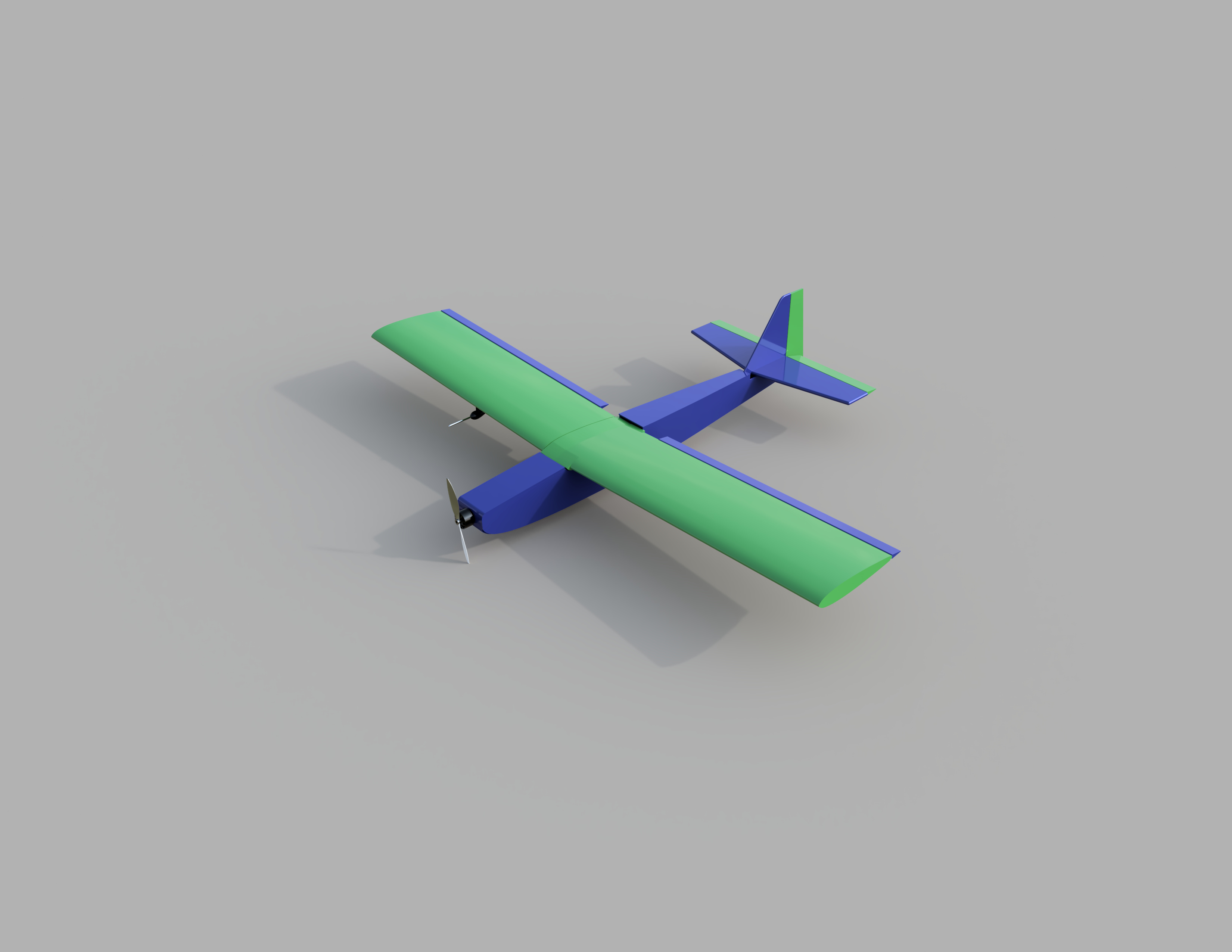

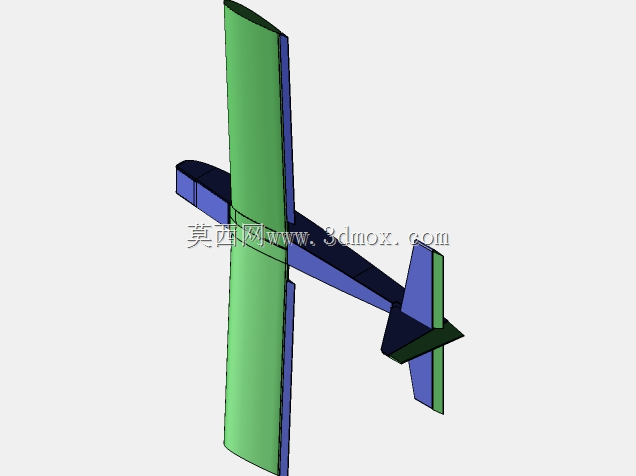

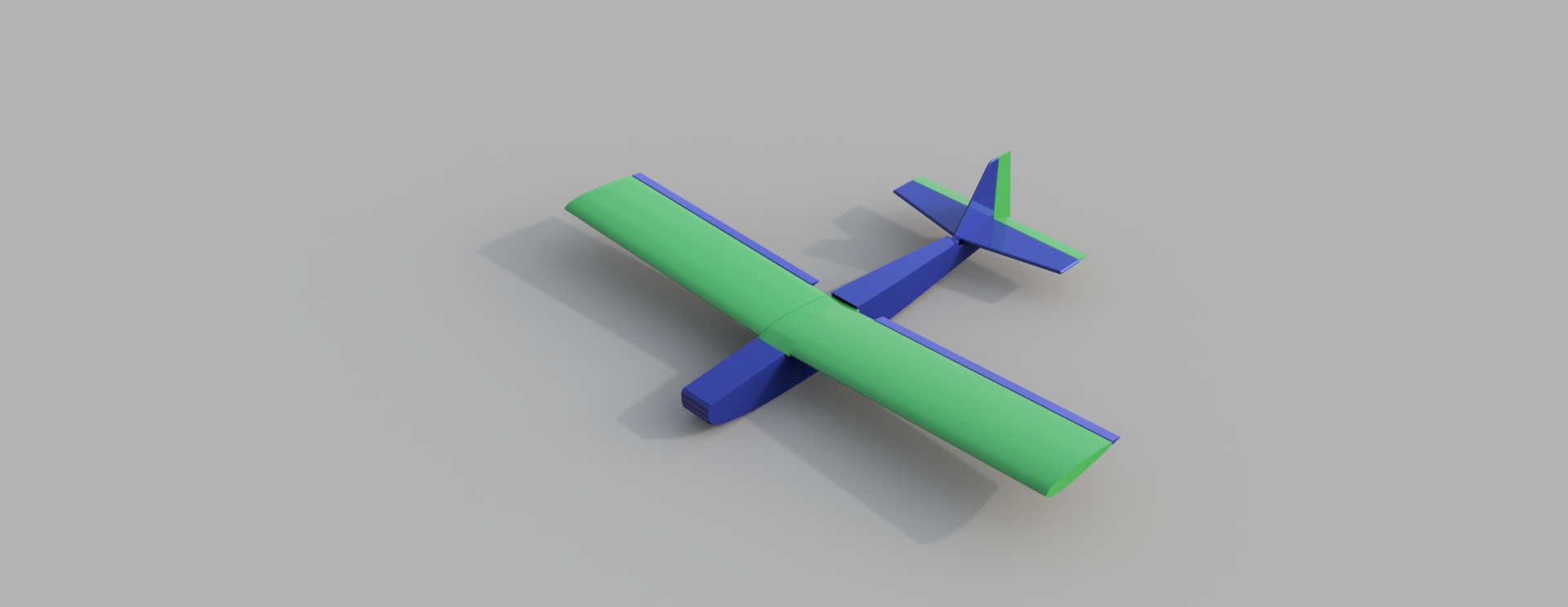

Ace40固定翼航模飞机结构设计

这款固定翼航模的设计，最初是面向入门级航模爱好者的日常飞行练习场景，同时也可作为中小学航空科普教学的实操教具使用，在日常户外开阔场地、校园航模活动场地都能适配使用场景需求。从实际用途来看，它既可以满足新手练习固定翼起降、平飞、基础转弯操作的需求，也能通过调整机翼安装角、尾翼舵面偏角，来验证基础空气动力学布局的实际飞行表现，帮助使用者理解固定翼飞行的基本控制逻辑。在功能特性上，整机采用上单翼布局设计，这种布局本身具备更好的飞行稳定性，能降低新手操作时的配平难度，机翼与机身采用快拆式的插接结构，日常收纳运输时可以快速拆分机翼与机身，减少携带时的空间占用，尾翼部分采用常规的平尾加垂尾布局，三个气动面的受力结构做了等强度优化，在轻微碰撞的情况下不会出现结构性断裂，日常练习时的小炸机损耗能控制在较低水平。设计思路上，整机没有采用复杂的曲面蒙皮结构，全部用规整的几何面拼接成型，一方面是降低手工制作时的加工难度，不管是用泡沫切割还是3D打印制作，都能快速加工出对应零件，不需要复杂的曲面成型工装；另一方面这种规整的截面结构，在调整重心位置时更容易计算配平重量，机翼的翼型选用了平凸翼型，在低速飞行时能提供足够的升力，同时失速速度更低，新手操作时不容易进入失速尾旋的危险状态。从安装边界与尺寸控制来看，整机的翼展控制在适合单人手持抛掷起飞的范围内，机身长度与翼展的比例符合常规低速固定翼的配平比例，机翼的安装位置预留了标准舵机的安装槽位，机身头部的电机安装座适配常规的22系列外转子无刷电机，电池舱的尺寸可以容纳常规的3S航模锂电池，重心位置设计在机翼弦长的三分之一处，组装完成后只需要微调电池位置就能完成重心配平，不需要额外增加配重块。机身的受力结构做了局部加强，机翼与机身的插接位置、尾翼与机身的连接位置都增加了受力衬层，飞行过程中机动动作产生的气动载荷可以均匀传递到整个机身结构上，不会出现局部应力集中导致的结构损坏，起落架的安装位置预留了安装孔位，使用者可以根据飞行场地的情况选择安装轮式起落架或者滑橇起落架，适配草地、硬化路面等不同的起降场地条件。
