履带式自主移动无人巡检运载底盘

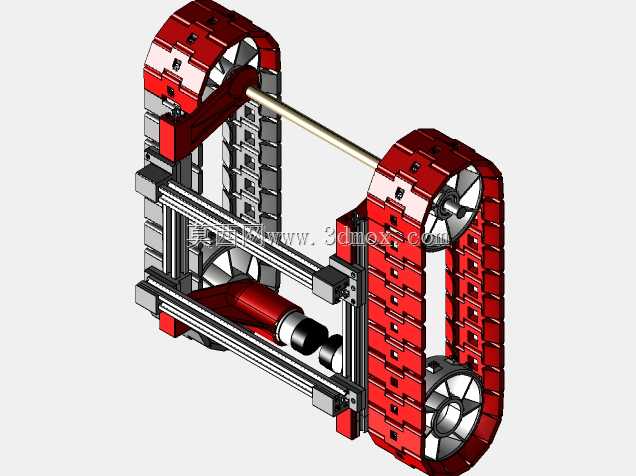

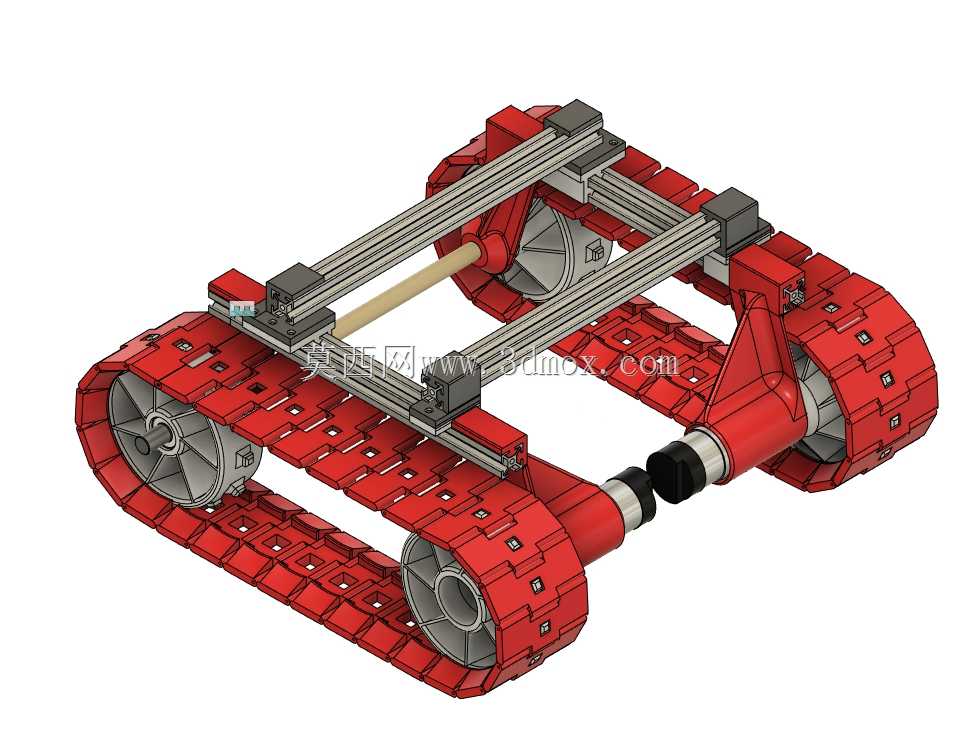

这款履带式移动底盘主要面向厂区巡检、狭小空间探测、短途物料转运等场景设计，相比轮式结构，履带接地比压更小，能在碎石路面、松软泥地、轻度障碍地形保持稳定通行能力，不会出现轮式结构易打滑、越障能力不足的问题。整体采用双侧履带独立布局，中间预留标准铝型材安装位，可根据不同作业需求加装检测传感器、载货平台、机械作业臂等功能模块，适配不同场景的改装需求。设计初期先确定履带接地长度与轨距参数，平衡转向灵活性与行驶稳定性，接地长度过短会导致行驶颠簸，过长则会增大转向阻力，最终选定的尺寸参数可在1.2米宽度的狭窄通道内完成原地转向，适配厂区管廊、地下巷道等狭小作业空间。建模时先完成驱动轮、导向轮、负重轮的轮系参数匹配，确定履带节距与轮齿啮合参数，避免运行中出现跳齿、卡滞问题；双侧驱动单元采用同轴布局预留安装接口，可适配不同规格的驱动电机与减速组件，中间的型材安装架采用标准工业铝型材截面，安装孔位遵循通用模组安装规范，无需额外加工转接板即可加装市面通用的功能模组。履带板采用模块化拼接设计，单块履带板可单独拆卸更换，日常维护时无需拆解整条履带，降低运维成本；轮系内置轴承安装位，可根据负载需求选配不同载荷等级的深沟球轴承，适配10kg到80kg的不同负载区间。建模过程先绘制履带板的单体结构，完成阵列装配后验证轮齿与履带销的啮合间隙，再搭建双侧侧板与轮系的装配关系，最后添加中间的安装框架与驱动连接轴，全程验证各运动部件的干涉情况，确保履带运转时不会与侧板、安装架发生剐蹭，驱动轴的同轴度公差控制在合理范围，避免运转时出现额外的径向负载。底盘前端预留传感器安装支架位，可加装激光雷达、视觉摄像头等环境感知组件，尾部预留电源与控制模块的安装空间，整体结构没有冗余设计，所有安装位都预留标准连接孔，方便用户根据自身需求做二次改装，不需要对主体结构做切削、打孔等二次加工。
