小型四旋翼航拍无人机结构设计方案

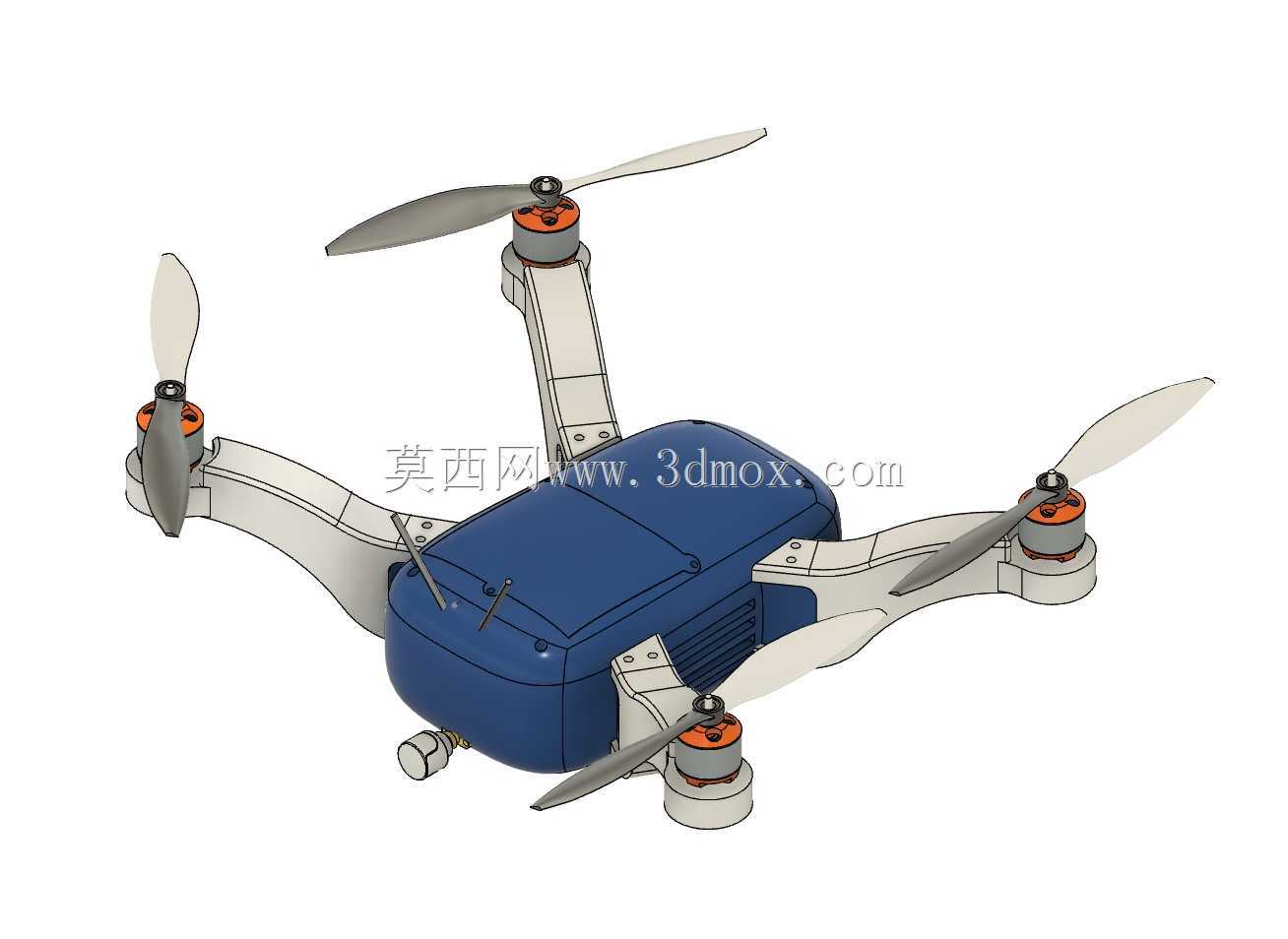

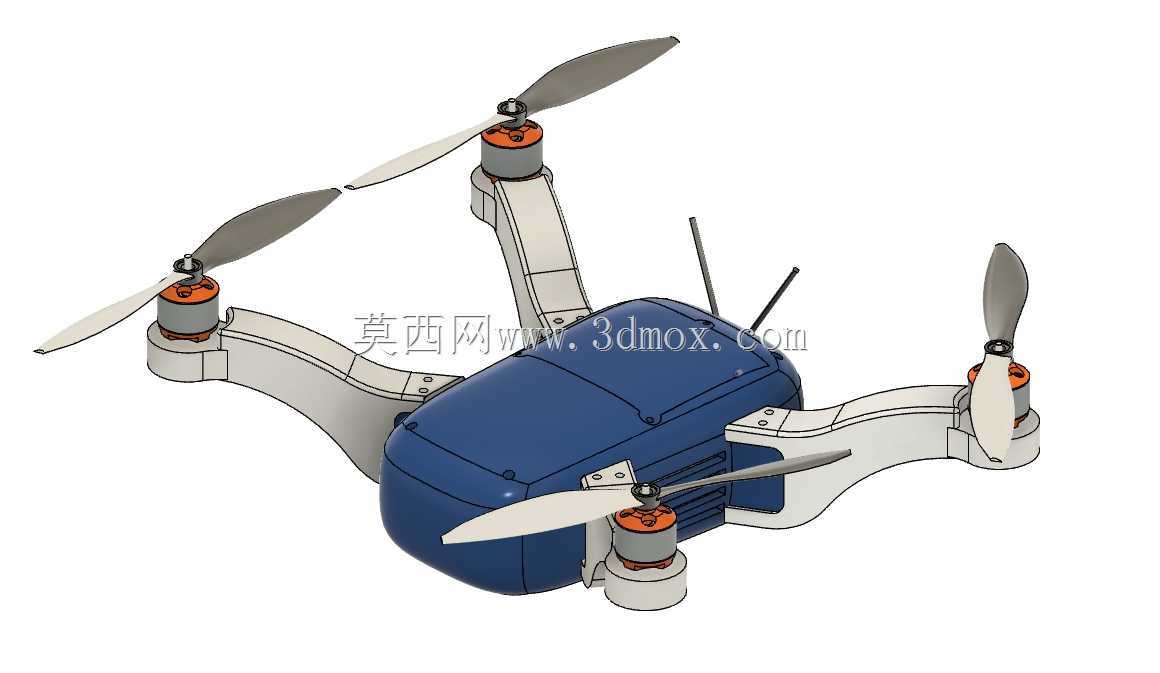

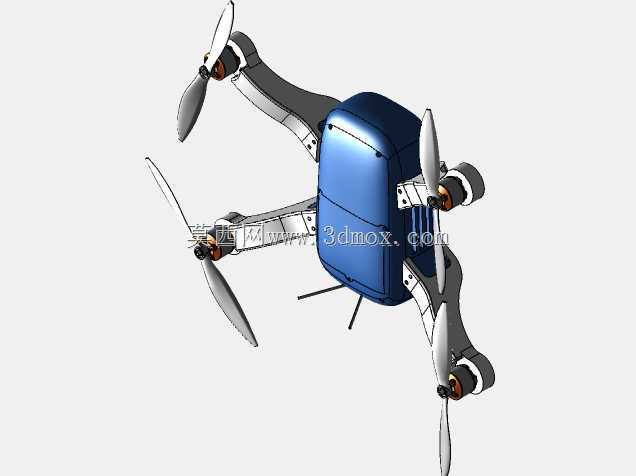

　　这款四旋翼飞行器的结构设计，首先围绕低空近景作业的实际需求展开，日常可覆盖小范围航拍摄影、园区巡检、轻量载荷抛投这类民用场景，机臂采用折叠式铰接结构，在非作业状态下可向机身侧方收拢，收拢后整体外廓尺寸控制在200mm×150mm×80mm区间，能够直接放入常规双肩包的侧袋，满足个人用户外出携带的安装边界要求，不需要额外定制专用收纳箱。动力单元的安装座设计为快拆结构，每个旋翼动力模块通过定位销与机臂末端的安装槽配合，仅需拧动一颗锁紧螺钉即可完成动力组的更换，日常作业中如果出现电机烧毁、桨叶断裂的故障，不需要拆解整个机臂结构，在户外现场就能快速完成备件替换，大幅降低外场作业的维护时间成本。机身主体的上壳与下壳采用止口配合结构，

　　接缝处预留0.8mm的密封胶条安装槽，装配后可以实现IP54级别的防尘防水能力，能够应对小雨天气、扬尘环境下的正常作业，不会因为外界水汽、粉尘进入机身内部腐蚀飞控板、电池等核心电子部件。机臂与机身主体的铰接位置设计有阻尼定位结构，展开到作业位置后会自动卡入定位卡槽，不需要额外的锁紧件即可保证机臂的结构刚度，飞行过程中不会因为气流扰动出现机臂晃动偏移的问题，保证旋翼的动力输出轴线始终保持垂直于水平面，避免飞行姿态出现不必要的偏移。旋翼桨叶采用两叶式快拆设计，桨根位置设置有弹性卡扣，对准电机轴的定位槽按压即可锁定，拆卸时只需要按压卡扣就能直接拔出桨叶，日常收纳时可以快速拆下桨叶，避免携带过程中桨叶被挤压变形。

　　机身顶部预留有通用载荷安装位，设置了四个M2的螺纹安装孔，孔位间距为30mm×30mm，能够适配市面上绝大多数的小型运动相机、迷你图传模块、轻量化气体检测传感器，不需要额外打孔改装就能完成功能拓展，满足不同场景下的作业需求。机身内部的电池仓设计为抽拉式结构，仓门位于机身尾部，采用弹性卡扣锁定，更换电池时只需要按压卡扣就能抽出电池托架，整个换电过程可以在3秒内完成，适配常规3S 1500mAh的锂聚合物电池，电池仓的内部尺寸预留了2mm的余量，能够兼容同规格不同品牌的电池产品，不会出现电池尺寸公差导致装不进去的问题。飞控板的安装位置位于机身重心正中心，安装柱上设计有硅胶减震垫，能够过滤旋翼转动产生的高频振动，

　　避免振动传递到飞控的陀螺仪、加速度计芯片上，导致飞行姿态解算出现误差，影响飞行稳定性。天线座设计在机身尾部的两个凸起位置，分别对应遥控信号天线与图传信号天线，两个天线的安装角度呈90度正交布置，能够保证全方向的信号接收增益，不会因为机身姿态变化出现信号遮挡断连的问题。起落架与机臂为一体化结构设计，采用弧形过渡的受力结构，降落时能够通过自身的微小形变吸收冲击能量，不需要额外加装减震脚架就能保证硬着陆时的结构强度，避免冲击力传递到机身内部损坏电子部件，同时一体化的起落架结构减少了额外的零件数量，降低了整体结构重量，能够有效提升续航时间。整个结构的受力路径经过优化，机臂内部设置有加强筋，从铰接位置一直延伸到动力安装座，在保证机臂壁厚仅1.5mm的前提下，能够承受最大5kg的静态拉力，满足大油门起飞、机动飞行时的结构强度要求，不会出现机臂断裂的问题。机身外壳的曲面设计兼顾了气动性能与结构刚度，上壳采用圆弧过渡的流线型外形，能够降低前飞过程中的空气阻力，相比直角结构的机身，前飞时的风阻能够降低15%左右，同等电池容量下可以提升约8%的续航时间。各个部件的安装公差经过合理分配，活动部件的配合间隙控制在0.2mm以内，既保证了活动部件的运动顺畅，又不会出现间隙过大导致的结构晃动问题，装配完成后整个机身的结构紧凑，没有多余的突出部件，能够避免飞行过程中剐蹭到树枝、电线等障碍物。
