适配无人机测绘作业的单轴云台框架结构

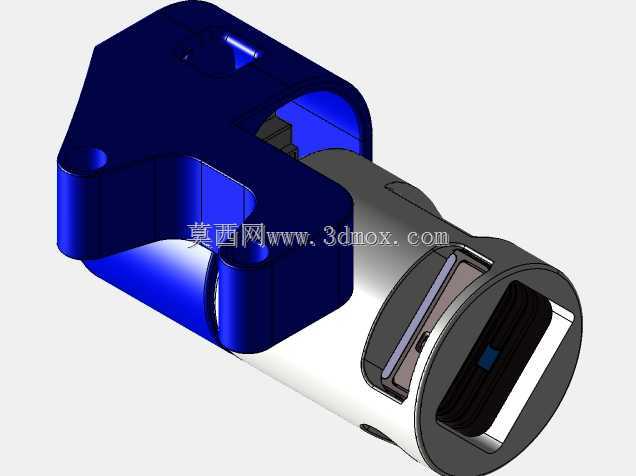

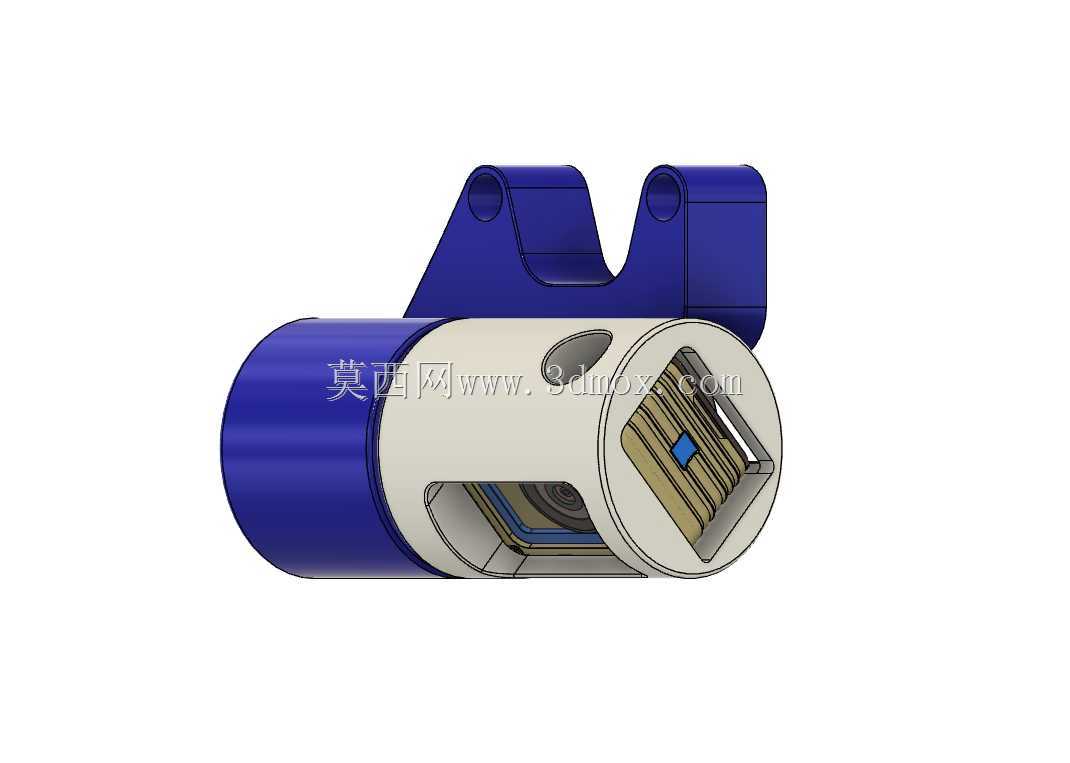

　　在低空测绘作业场景中，小型消费级无人机往往受限于原厂挂载的通用性不足，难以兼顾作业成本与成像稳定性，这套单轴测绘挂载框架正是针对这类场景痛点开发的结构方案。从实际作业需求出发，这套结构优先考虑了桌面级FDM设备的加工适配性，所有壁厚、支撑角度都做了针对性优化，不需要工业级打印设备就能完成零件制作，大幅降低了小团队作业的硬件投入门槛。结构核心的万向节腔体围绕主流运动相机的外形尺寸做了适配设计，腔体内部预留了相机固定的卡位与走线空间，不需要额外定制转接件就能完成相机安装，同时腔体的开口位置做了斜切避让，不会遮挡相机的成像视场角，保证测绘拍摄时画面无遮挡。上部的挂载接口采用快拆式卡接结构，

　　安装时只需要对准无人机底部的挂载横梁推入即可完成锁止，不需要额外工具辅助，作业现场更换挂载的时间可以控制在十秒以内，适配多架次快速转场的作业节奏。框架的旋转轴部分做了同轴度公差优化，转动时的旷量控制在极小范围内，配合单轴增稳的控制逻辑，能够抵消无人机飞行时的横滚方向抖动，避免航拍画面出现倾斜模糊，满足正射影像采集的精度要求。从安装边界来看，整套框架的径向尺寸控制在常规运动相机镜头外接环的1.2倍范围内，轴向长度不超过相机机身加镜头总长度的1.5倍，不会过度增加无人机前方的风阻，也不会影响无人机起降时的底部间隙，搭配常见的四旋翼无人机时不会出现重心过度偏移的问题。结构的受力部分做了局部加厚处理，挂载耳位的厚度比侧壁厚增加40%，

　　能够承受飞行时的加速度冲击，即使遇到突发气流颠簸也不会出现结构断裂的情况。除了适配原厂设计对应的相机型号，这套框架的腔体尺寸预留了2mm的调整余量，只需要简单修改内部的衬垫结构，就能适配其他尺寸相近的运动相机，不需要重新设计整体框架，拓展性能够满足不同作业团队的设备选型需求。框架表面没有多余的装饰结构，所有曲面都是为了避让内部零件、降低风阻设计，打印完成后只需要简单去除支撑毛刺就能直接装配，不需要额外的后处理工序。在实际外场测试中，这套框架搭配对应相机完成了多架次的低空测绘作业，采集的影像数据拼接精度满足小范围地形测绘的要求，结构在长时间飞行后没有出现松动、变形的问题，验证了结构设计的可靠性。对于需要自行搭建低成本测绘无人机的团队来说，这套结构不需要复杂的加工条件，装配逻辑简单，不需要专业的结构调试经验就能完成组装使用，能够在控制成本的前提下满足常规低空测绘的挂载需求。
