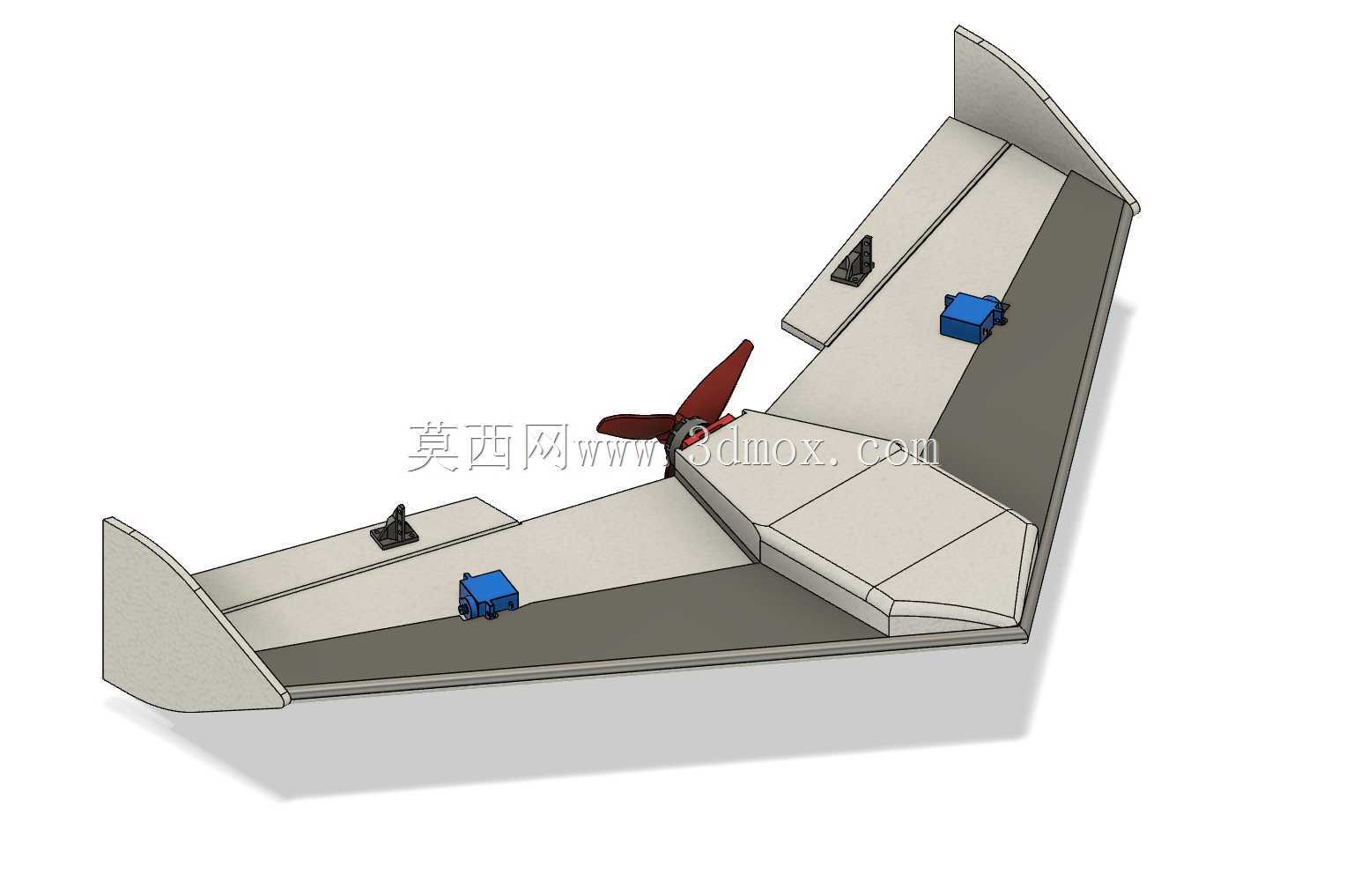

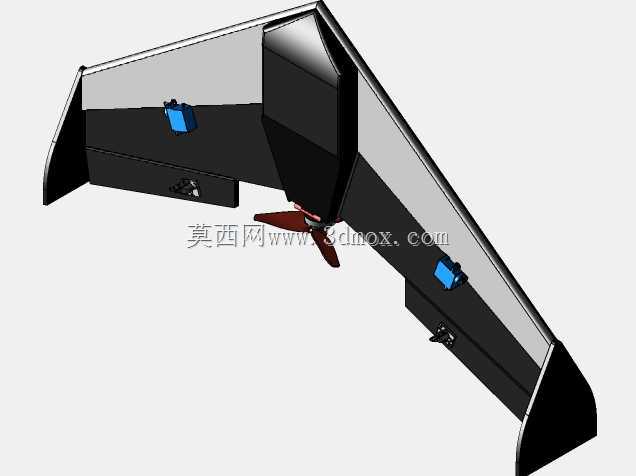

简易飞翼布局航模机体结构设计

　　这款飞翼布局的航模机体，核心面向休闲遥控飞行、入门飞翼操控练习场景使用，整体采用无尾飞翼的一体化构型，取消了常规固定翼的水平尾翼与垂直尾翼结构，将操控舵面直接集成在机翼后缘，大幅降低了机体的结构复杂度与组装难度，很适合航模爱好者自行切割泡沫材料完成制作。从实际使用场景来看，这类简易飞翼对起降场地的要求极低，平整的草坪、硬质铺装的小型开阔场地都可以完成起降，飞行过程中操控逻辑简单，滚转与俯仰响应直接，既可以作为新手接触飞翼布局的入门练习机型，也可以搭载轻量化的航拍模块完成短距离的低空休闲拍摄，部分爱好者还会将其作为小型实验性飞控算法的验证载具，依托其简单的结构快速完成飞行测试迭代。

　　在功能特性上，机体预留了标准的航模电子设备安装位，包括动力系统的电机安装座、两个舵机的嵌入式安装槽、电调与接收机的放置舱位，还专门设计了电子设备舱的盖板结构，既可以避免飞行过程中气流直接冲击电子元器件造成设备移位或者接线松脱，也能减少设备外露带来的额外气动阻力，提升飞行效率。翼尖部分采用了和主机翼一体化的小上反设计，不需要额外加装垂直安定面就可以提供足够的航向稳定性，降低飞翼布局常见的航向飘摆问题，让飞行过程更加平稳，减少新手的操控压力。

　　设计思路上全程围绕易制作、易维护、低成本的核心目标展开，整机所有结构部件都可以采用常见的航模泡沫板材切割完成，不需要复杂的曲面成型工艺，爱好者使用普通的热线切割工具甚至手工美工刀就可以完成所有零件的加工，零件之间的对接采用简单的插接配合，不需要复杂的连接结构，组装过程只需要常用的泡沫胶就可以完成固定，后期如果出现起降碰撞造成的部件损坏，也可以快速切割替换对应的零件，维修成本极低。气动设计上采用了适中的翼型厚度，既保证了机翼在低速飞行时的升力系数，降低失速速度，让低速飞行更加安全，也预留了足够的内部空间容纳电子设备与动力电池，不需要额外增加外置的设备舱破坏气动外形。

　　从安装边界与尺寸适配来看，机体的动力安装位适配常见的22系列小型外转子无刷电机，搭配8寸左右的螺旋桨就可以提供足够的推力完成起飞与基础机动动作，舵机安装槽适配标准的9g微型舵机，不需要对舵机进行额外的改装就可以直接嵌入安装，电子设备舱的内部空间可以容纳2-3S容量在1000mAh以内的锂聚合物电池，同时可以放下常见的小型航模接收机与电调，整机起飞重量可以控制在300g以内，属于小型轻量化航模范畴，机翼的整体展弦比适中，既保证了飞行时的滑翔性能，延长留空时间，也不会因为展长过大导致运输携带不便，整机可以很方便地拆解为机翼主体与小的附件，放入普通的背包中携带到外场飞行。机体的重心设计区间预留了足够的调整范围，爱好者可以根据自己搭载的设备重量，通过前后移动电池的位置快速调整到合适的重心点，不需要额外增加配重就可以满足飞行的平衡要求，大幅降低了组装后的调试难度。舵面的偏转角度预留了足够的活动空间，安装舵机摇臂与连杆之后，舵面可以达到足够的偏转角度，满足俯仰与滚转操控的行程需求，不会出现舵面触碰机体结构导致操控卡滞的问题。
