带数显的LM2596降压电源模块结构设计

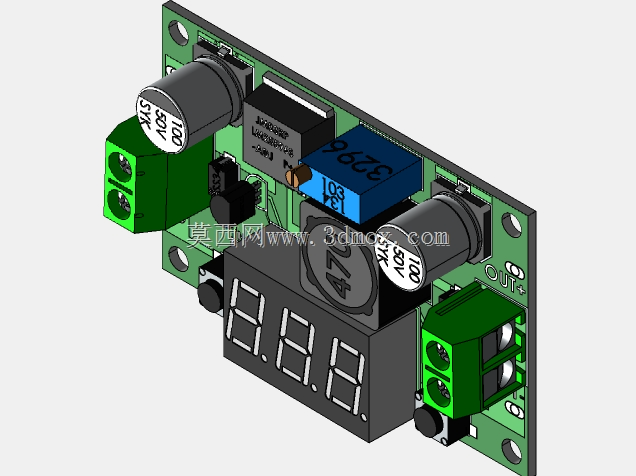

这款带数显功能的LM2596降压电源模块，是小功率直流供电场景里应用极广的调压部件，常被嵌入小型实验装置、桌面测试治具、低压工控辅助供电回路、学生电子竞赛作品供电单元中，用来将较高的直流输入电压稳定转换为负载所需的低压直流供电，替代传统不可调固定输出电源，适配不同电压规格的小型负载供电需求。从结构设计层面看，整块PCB采用环氧玻纤基材，板边预留了四个标准安装孔，可直接通过M3螺丝固定在设备壳体内部的安装柱上，也可搭配绝缘隔离柱悬空安装，避免板底焊点与金属壳体接触造成短路，安装孔位的间距经过适配，兼容市面多数小型电源模块的通用安装尺寸，替换旧款无显示模块时无需重新打孔调整安装位。板上核心功率器件LM2596开关降压芯片布置在PCB中部偏上位置，周边紧贴配置了输入输出电解电容，容值分别对应输入滤波与输出纹波抑制需求，电容采用卧式贴板安装，有效降低模块整体高度，适配狭窄的设备内部安装空间；多圈精密可调电位器布置在芯片侧边，搭配板载的三位共阳数码管，可实时显示当前输出电压值，调试时无需外接万用表即可直观完成电压校准，电位器的调节旋钮预留了足够的操作空间，用小号一字螺丝刀即可完成精准调压，不会被周边电容、接线端子遮挡操作路径。输入输出端均采用绿色螺钉式接线端子，端子引脚穿过PCB焊接固定，接线时可直接将剥好的导线插入端子孔位拧紧螺丝即可，无需额外焊接接插件，现场装配与后期维护换线都十分便捷，端子的额定电流匹配模块最大3A的持续输出能力，大电流负载下不会出现端子过热烧蚀的问题。板上还配置了功率电感与续流二极管，均紧贴PCB布局，功率回路的走线做了加宽处理，降低大电流下的线路压降与发热，数码管采用直插焊接方式，显示面与PCB板面垂直，安装到设备内部时可将显示面正对设备外壳的预留显示窗口，无需额外弯折引脚调整角度。整体模块的外形尺寸控制紧凑，长宽尺寸适配多数小型设备的内部预留空间，板上所有元器件的最高高度不超过接线端子的顶部高度，安装时不会与设备上盖产生干涉，元器件布局遵循功率回路最短原则，输入与输出端子分置板边两侧，避免输入输出走线交叉造成的干扰，同时板上预留了足够的绝缘爬电距离，满足低压直流供电场景的安规要求，实际使用中可稳定为单片机控制板、小型传感器组、直流散热风扇、低压LED模组等负载提供稳定可调的直流供电，在输入电压波动的场景下也能维持输出电压稳定，纹波水平满足多数模拟电路与数字电路的供电要求。
