民用大涵道比涡扇喷气发动机结构设计

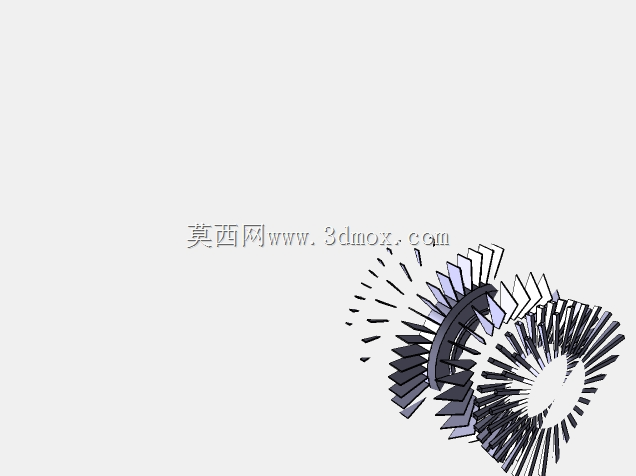

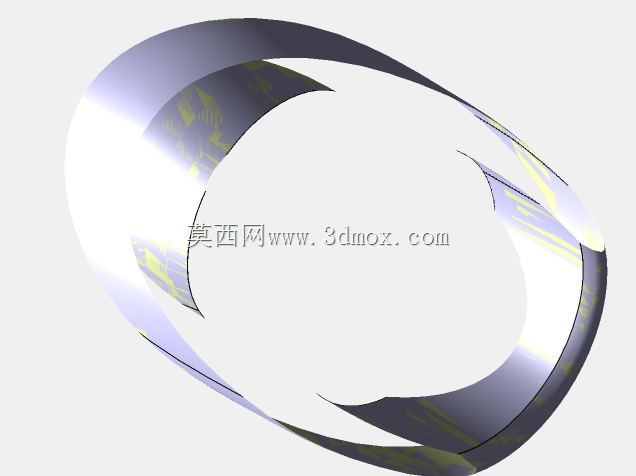

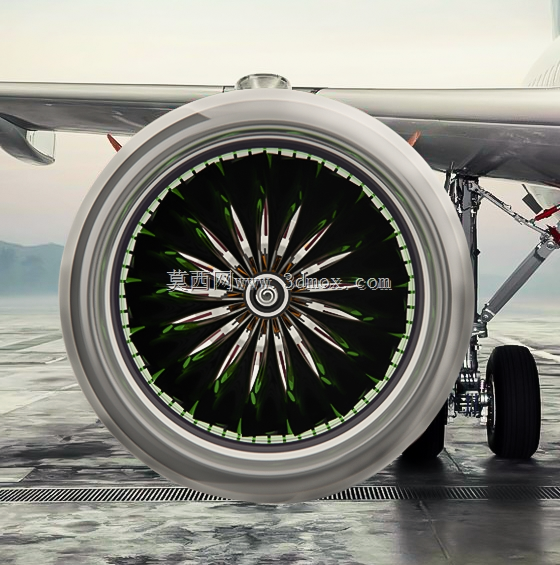

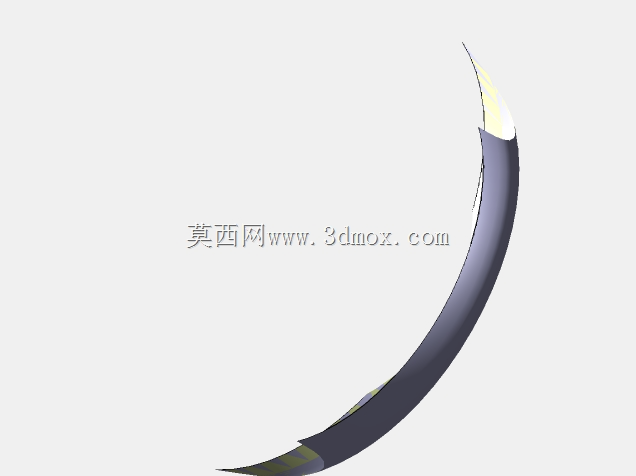

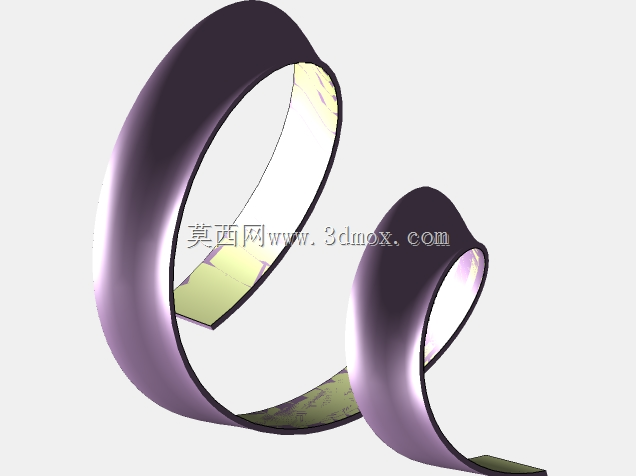

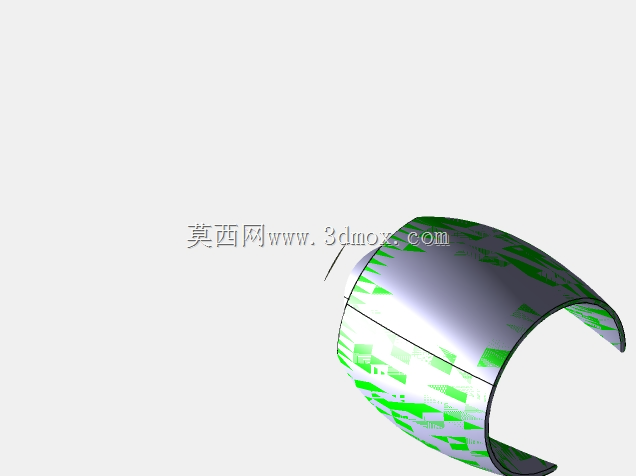

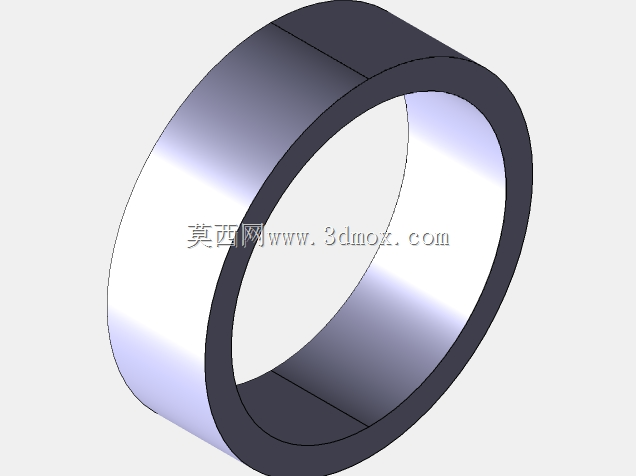

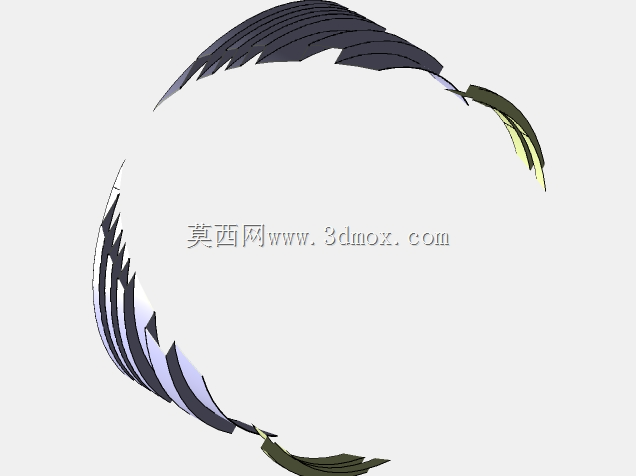

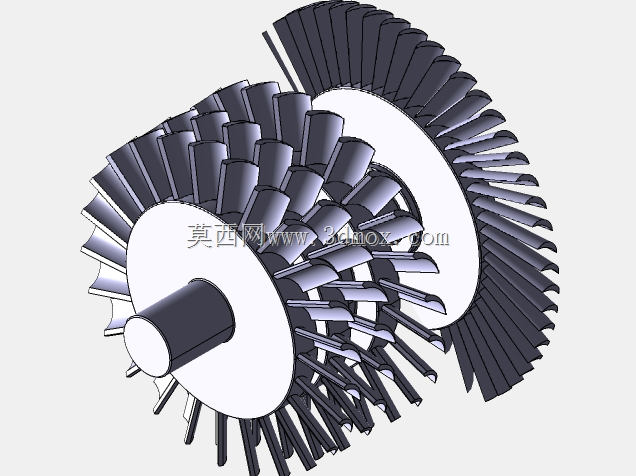

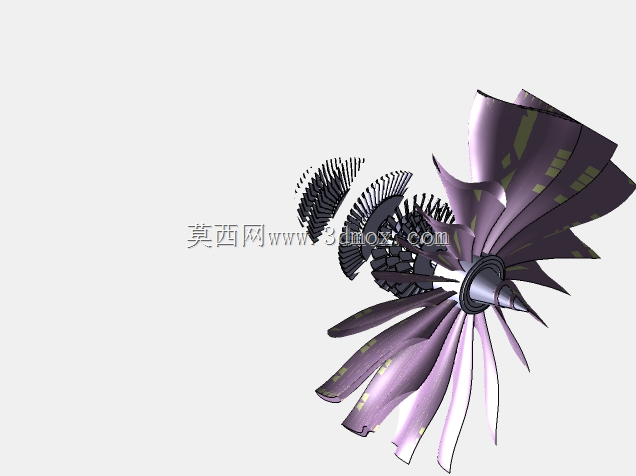

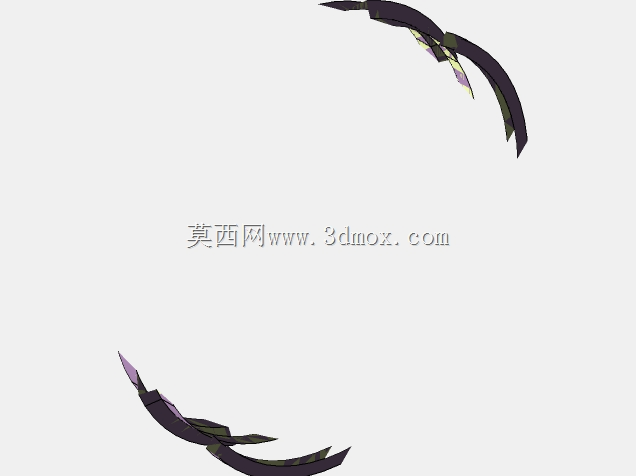

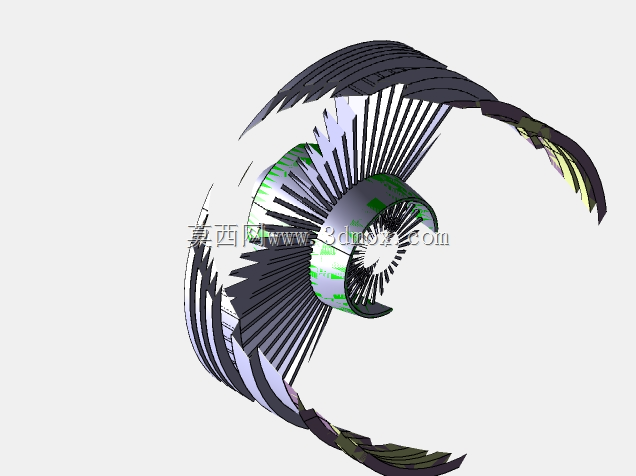

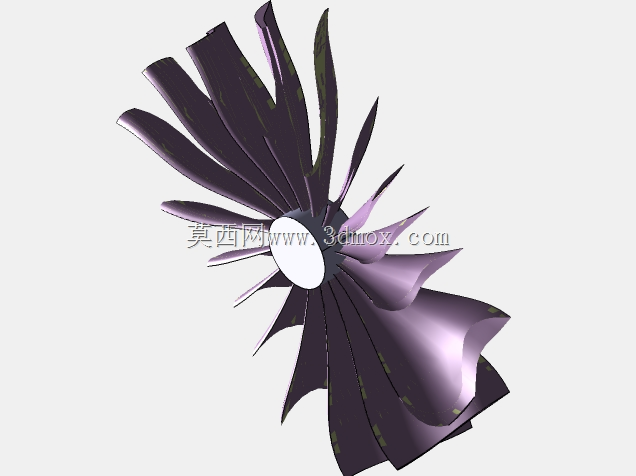

在民用干线客机、大型军用运输机的动力选型场景中，大涵道比涡扇发动机是当前应用占比最高的动力形式，其核心设计逻辑围绕推进效率、运行噪声、燃油消耗率三个核心指标做平衡，和早期涡喷发动机依靠高速喷气产生推力的思路不同，这类动力装置将外涵道冷流推力作为主要推力来源，能在亚音速巡航工况下将推进效率提升四成以上，同时大幅降低发动机外排噪声，适配民航机场的噪声管控要求。从结构设计层面看，整套动力单元分为风扇增压段、核心机段、涡轮做功段、附件传动段四个核心模块，前端大直径风扇采用宽弦叶片设计，叶片根部做燕尾型榫头结构，和风扇盘的榫槽做间隙配合，保证高速旋转下的载荷均匀传递，同时预留热膨胀余量，避免不同材料热膨胀系数差异导致的装配应力集中。外涵道机匣采用分段式拼接结构，各段之间通过法兰边加密封胶条的形式连接，既保证机匣的圆度公差，也方便后期维护时拆解检查风扇叶片、出口导流叶片的损伤情况。核心机部分的压气机采用多级轴流式布局，前几级压气机叶片做可调角度设计，在发动机启动、低转速工况下调整叶片安装角，避免压气机喘振，保证进气流畅；燃烧室采用短环形结构，燃油喷嘴沿周向均匀布置，保证燃油和高压空气充分混合，燃烧室内壁做气膜冷却孔设计，引入压气机引出的高压冷空气在壁面形成冷却气膜，避免高温燃气直接冲刷燃烧室壁面，延长部件使用寿命。高压涡轮和高压压气机通过同轴连接，燃烧室排出的高温高压燃气冲击高压涡轮叶片做功，驱动压气机持续运转，低压涡轮则通过长轴连接前端风扇，将燃气剩余能量转化为风扇的旋转动能，驱动外涵道气流产生主要推力。在安装边界设计上，发动机通过前后两个安装节和机翼吊舱或者机身安装点连接，前安装节承受发动机的主要轴向、径向载荷，后安装节主要承受推力传递和热膨胀补偿，允许发动机在工作升温后沿轴向有一定的伸长量，避免热应力传递到机身结构。附件传动齿轮箱布置在发动机核心机的下部，将高压转子的动力引出，驱动燃油泵、滑油泵、发电机、起动机等附件工作，所有附件的安装位置都预留了维护操作空间，不用拆解发动机主体就能完成常见附件的更换检修。在建模过程中，各转动部件的同轴度公差、叶片叶型的型面精度、流道的顺滑过渡都是需要重点控制的设计点，尤其是叶尖和机匣之间的间隙设计，间隙过大会导致漏气降低效率，间隙过小则可能在热态工况下出现叶尖刮蹭机匣的故障，需要结合不同工况下的部件变形量做精准匹配。
