带快装法兰接口的金属排气管道结构

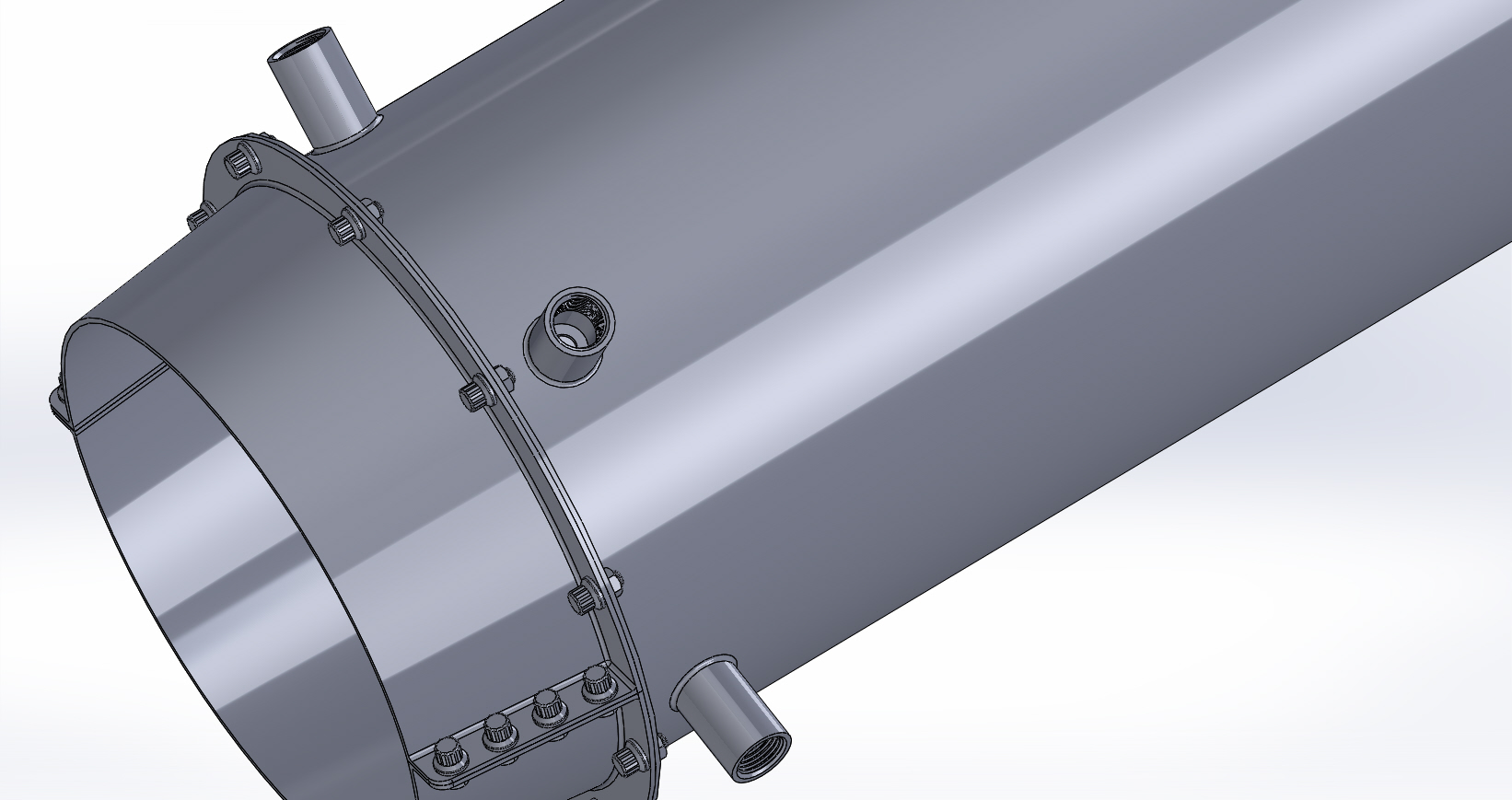

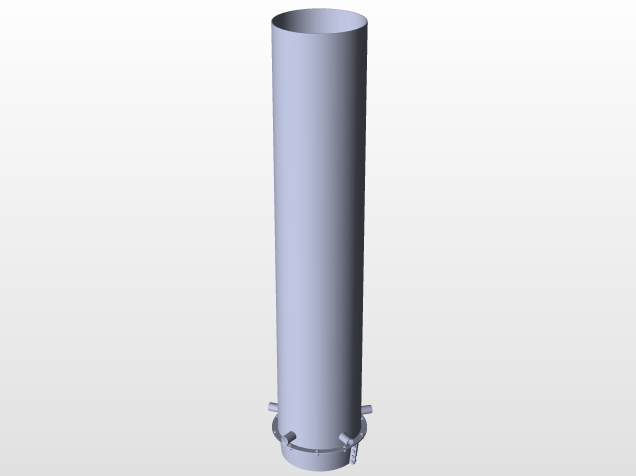

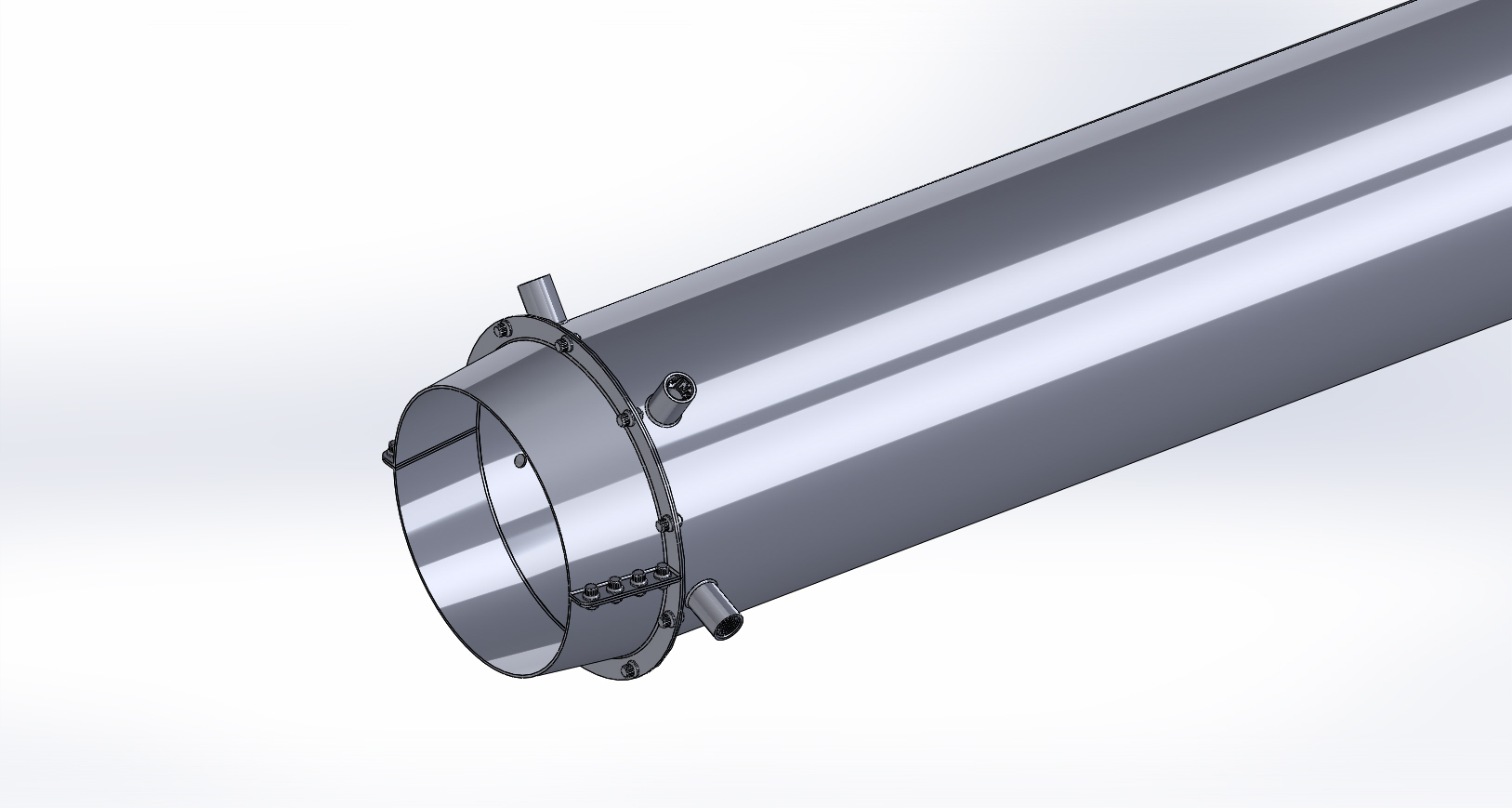

这类排气管道结构多用于内燃机排气系统、工业通风排气支路、小型发电机组尾气导出等场景，核心作用是将设备运行产生的高温废气定向引导至指定排放区域，同时兼顾管路连接的密封性与拆装维护的便捷性。从结构设计来看，主体采用等径薄壁金属圆筒作为气流主通道，内壁做光滑过渡处理，减少气流沿程阻力，避免废气在管内形成紊流引发额外振动与噪音。进气端采用快装式法兰连接结构，法兰盘沿圆周均匀布置紧固点位，配套带防松结构的紧固件，安装时可快速对接上游设备的排气出口，法兰贴合面预留密封件安装槽，可适配石墨密封垫或金属缠绕垫，满足高温排气工况下的密封要求，避免废气泄漏。管身侧面预留多个小口径支管接口，这些接口可根据实际使用需求接入温度传感器、氧传感器或者废气回流支路，不用额外在管身上开孔焊接，减少现场加工对管路结构强度的破坏。设计阶段充分考虑了安装边界，整体管路的直线度公差控制在合理范围，避免安装时出现对接错位，法兰端的连接孔位采用对称布局，适配多数同口径通用排气接口的安装尺寸，不需要额外制作转接件即可完成装配。管身外壁做了圆滑处理，没有突出的尖锐结构，减少安装过程中的磕碰划伤风险，同时预留的支管接口高度统一，方便后续外接元件的布线与固定。实际使用中，这类管路可承受一定范围的高温废气冲刷，结构强度满足常规工况下的振动要求，不会因为设备运行的持续振动出现连接松动或者焊缝开裂的问题。在进行三维建模时，各连接部位的配合尺寸都做了公差匹配，法兰与筒体的连接位置做了圆弧过渡，减少应力集中，支管与主筒体的相贯线处理贴合实际焊接工艺要求，可直接用于后续的工程图导出与加工生产参考。
