纳萨鲁纳采样设备结构设计方案

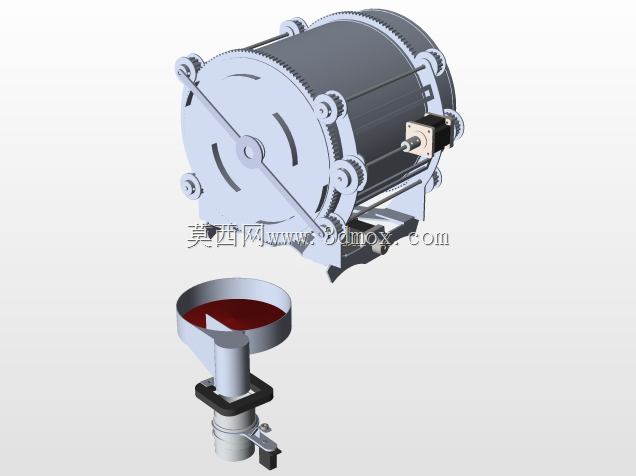

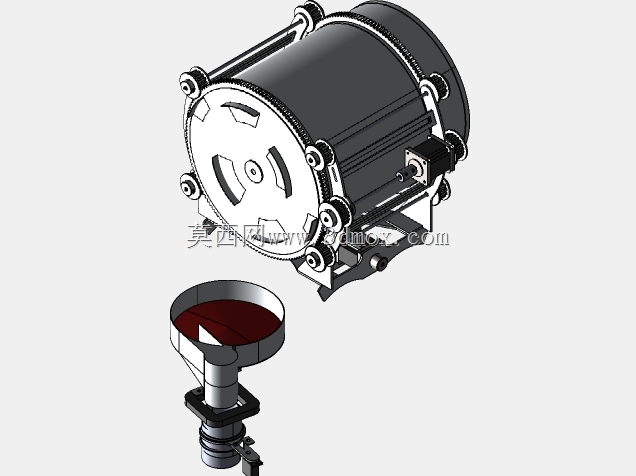

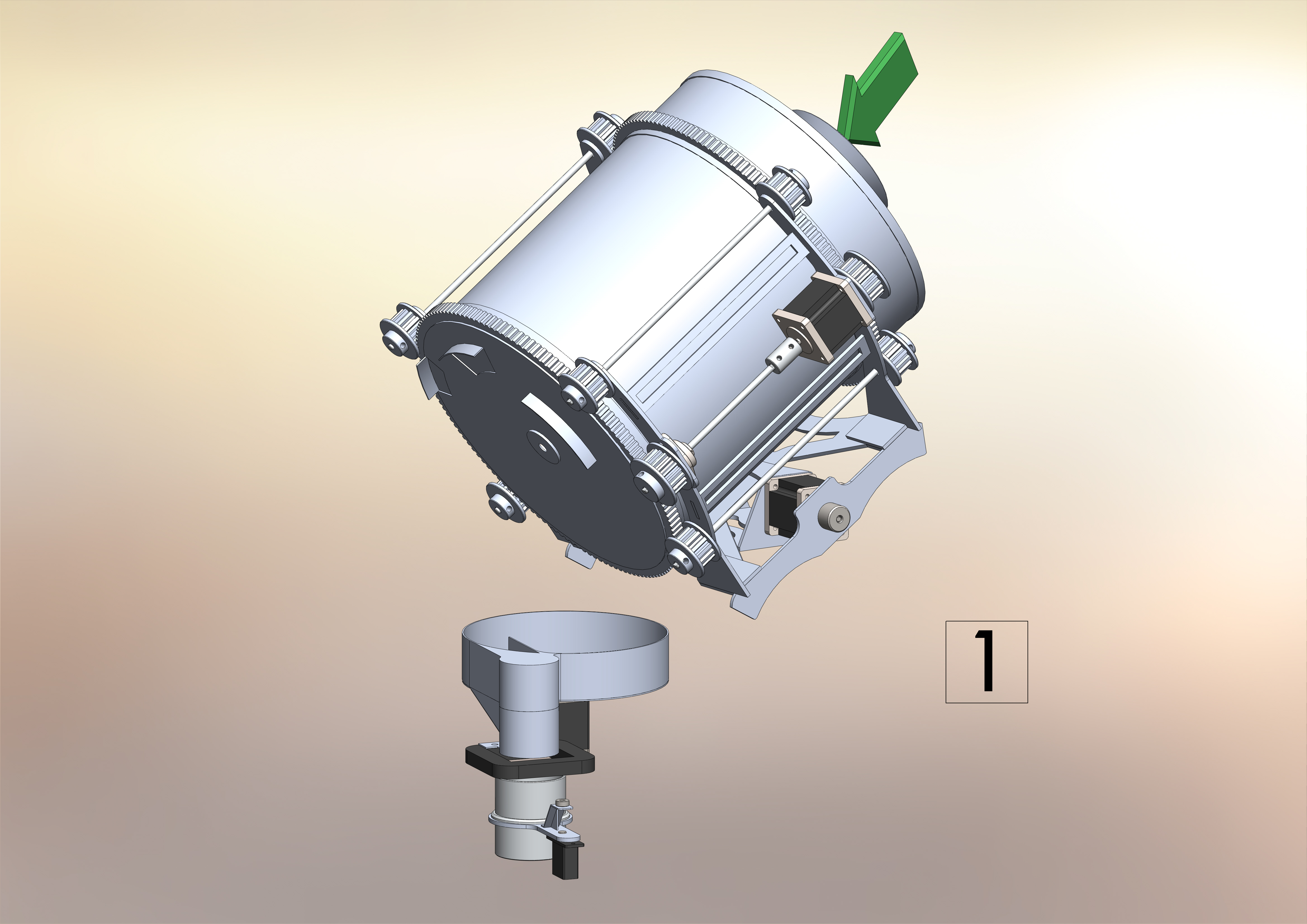

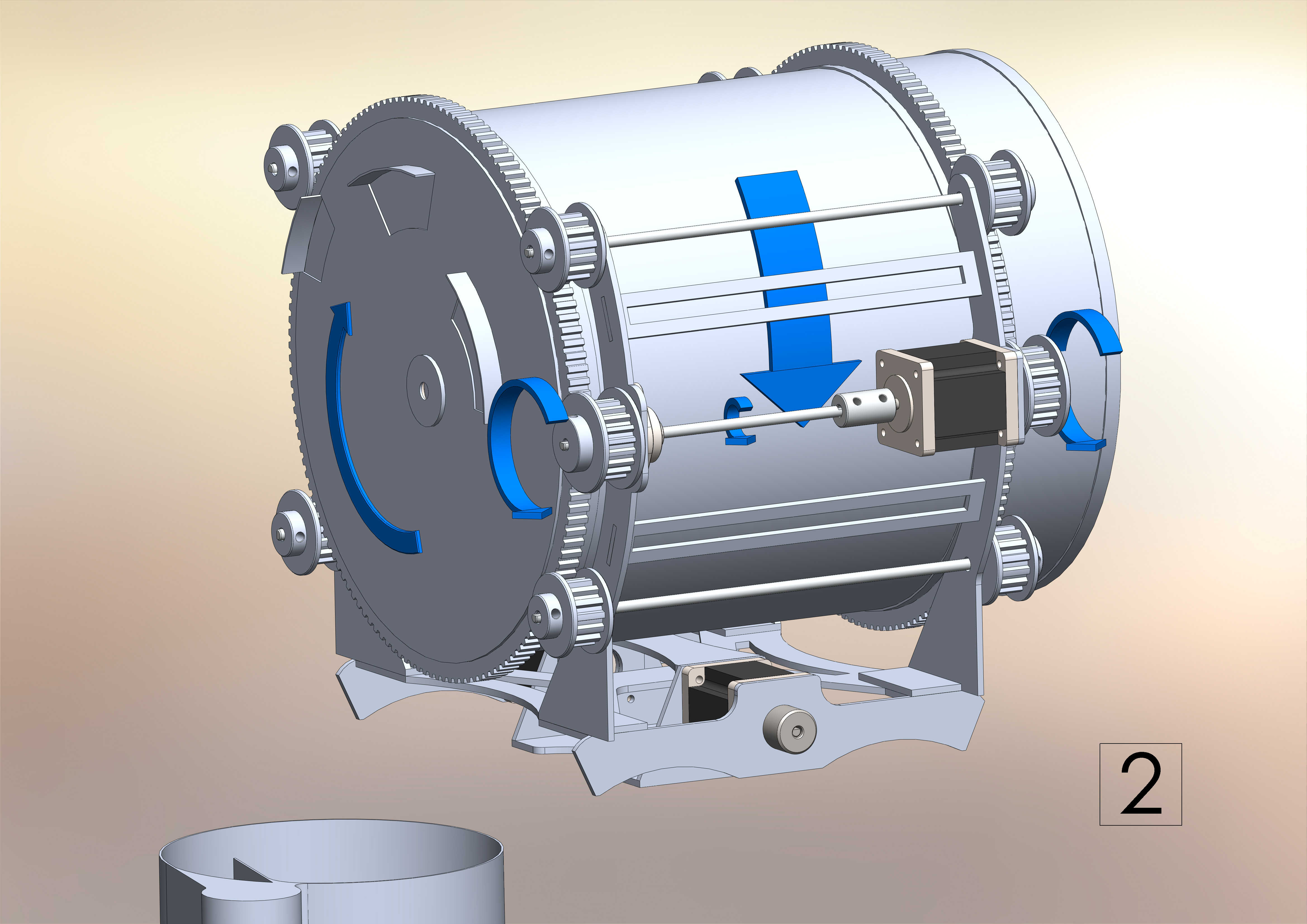

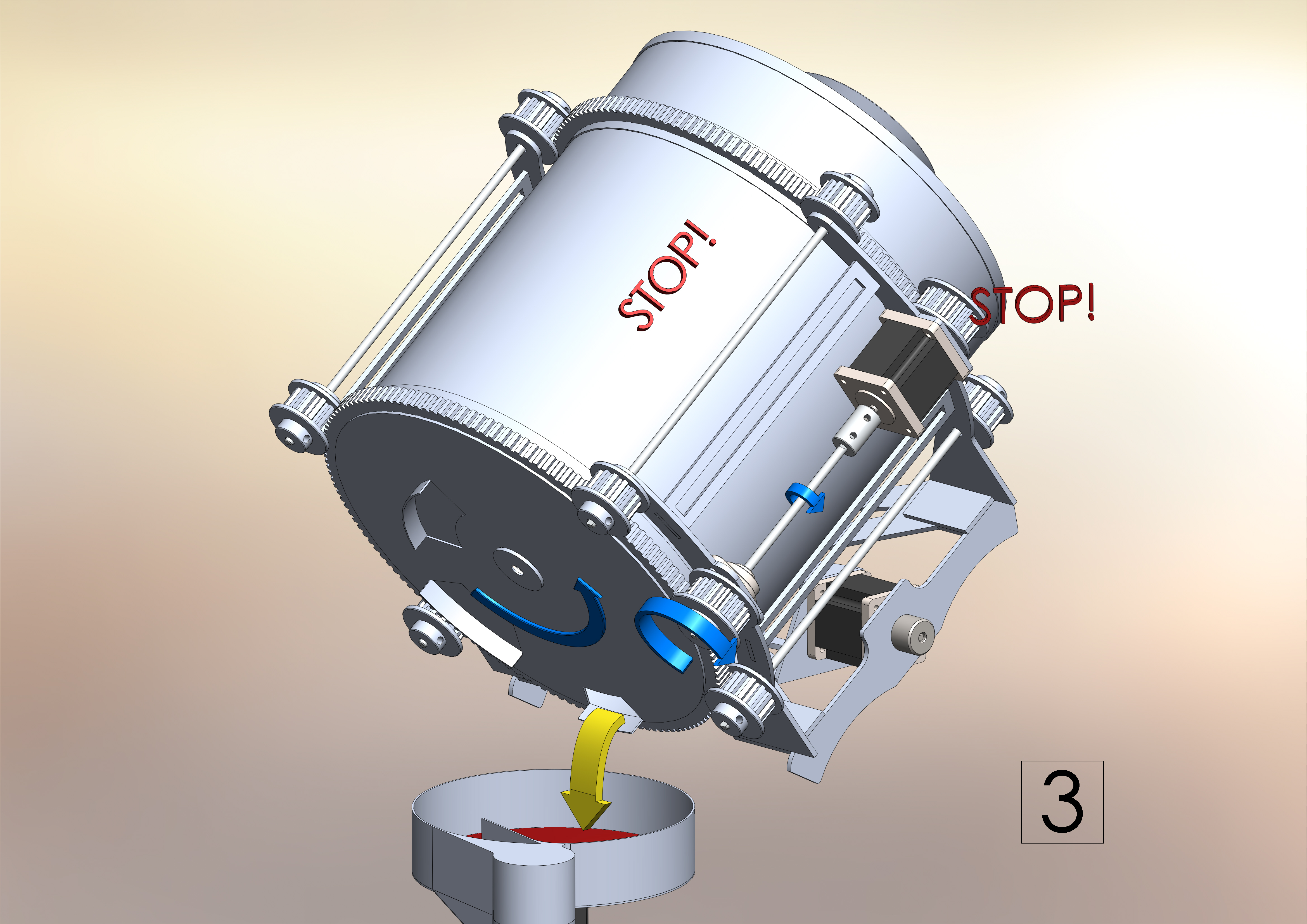

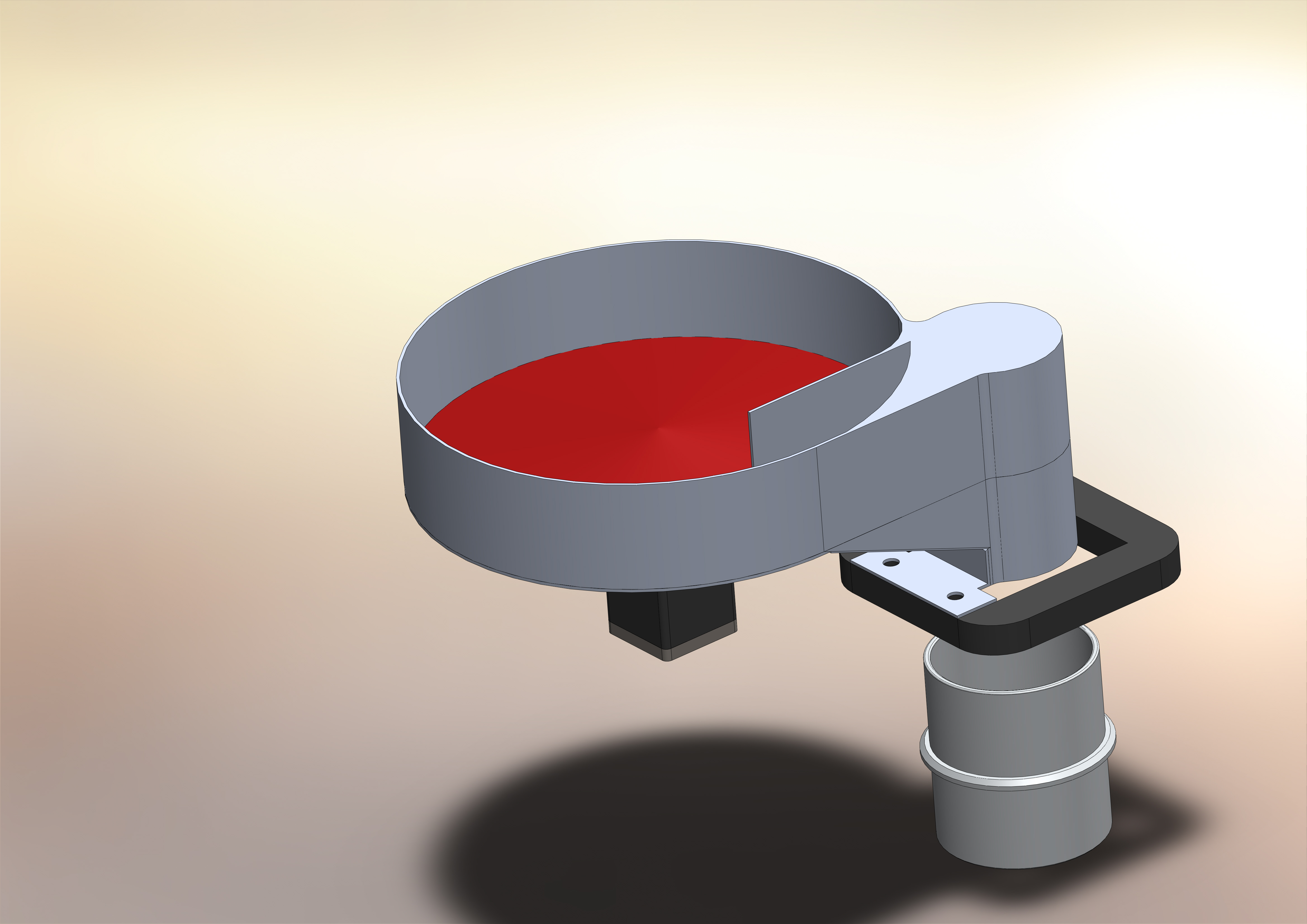

这套采样装置主要面向粉体、颗粒类物料的生产过程取样场景，常见于化工、粮食加工、建材粉料生产等连续作业产线，可在物料输送、存储环节完成定点定量取样，避免人工取样的安全风险与样本偏差问题。整套装置分为主采样执行腔体与下部取样接料单元两部分，主腔体采用筒式密封结构，周边布置的快拆锁紧结构可实现腔体快速开合，方便内部采样组件的维护与清洁，适配需要频繁更换采样批次、避免物料交叉污染的生产场景。主腔体侧部预留的安装支脚带有腰型调节孔，可适配不同安装基面的固定需求，安装时可根据现场管道或料仓的开口位置调整固定点位，支脚的加强筋结构可承受装置运行时的振动载荷，避免长期运行出现固定松动。上部腔体的采样执行端采用斜向导向出料结构，绿色标识的出料口可直接对接样本收集容器，采样过程中物料依靠重力沿导向通道流出，无需额外动力输送，减少物料卡堵的概率。下部的接料单元采用偏心接料斗设计，接料斗下部设置的截止阀可控制样本流出速度，接料斗与主腔体的对接位置采用定位止口配合，保证装配同轴度，避免采样过程中物料撒漏。设计过程中优先考虑了装置的密封性能，所有转动配合位置均预留了密封件安装槽，可适配不同材质的密封圈，满足粉尘类物料采样的防尘要求，避免采样过程中物料外泄造成的现场环境污染。主腔体的周向加强筋结构既提升了筒体的结构刚性，减少薄壁筒体的焊接变形量，也可作为安装附属检测元件的固定基座，方便后续拓展采样量检测、样本温度检测等附加功能。整套装置的安装边界可根据现场产线的开口尺寸做适应性调整，下部接料单元的伸出长度可通过对接法兰的垫片厚度微调，适配不同高度的样本收集容器放置需求，接料单元下部的快接结构可快速对接样本瓶或输送管道，满足不同采样后的样本输送需求。装置的操作部件均布置在侧部易操作位置，无需登高或探身即可完成采样操作，降低现场操作人员的作业强度，所有外露的棱角位置均做了倒钝处理，避免安装维护过程中出现磕碰划伤。
