多层叠层式塑料注塑模具结构设计

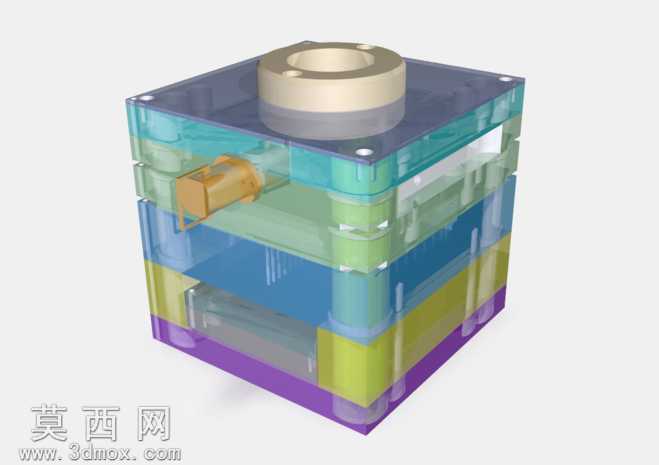

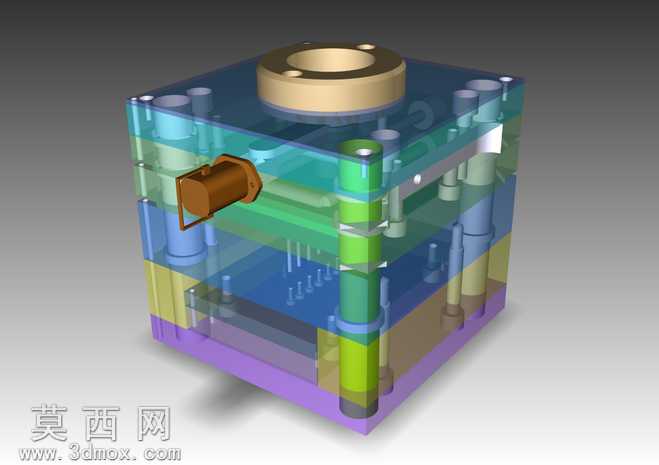

本套塑料注塑模具采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循注塑模具设计规范，对各层模板的定位精度、配合公差进行了精准约束，确保模架开合动作顺畅无干涉。模型整体采用分层式叠层结构设计，从顶部定位圈开始，自上而下依次排布定模座板、定模板、动模板、支承板、垫块、动模座板等标准模架组件，各层模板通过导柱导套实现精准导向定位，避免合模过程中出现错位偏移。顶部设置标准规格的注塑机定位圈，采用金属质感材质渲染，还原真实模具中定位圈与注塑机射嘴的对中配合结构，定位圈下方预留主流道衬套安装位，保障熔融塑料能够顺利注入型腔内部。各层模板采用差异化的色彩材质进行区分渲染，蓝色、绿色、黄色、紫色的分层配色方案清晰展现模架的叠层装配关系，模板表面的紧固螺钉孔、冷却水道接口、侧抽芯预留槽位都做了精细化建模还原，真实复现注塑模具的完整结构细节。设计过程中充分考虑注塑生产的实际需求，在模板对应位置预留了冷却水路的排布空间，侧方设置的抽芯结构安装位适配带侧凹特征的塑料件成型需求，各模板之间的分型面贴合平整，能够有效避免注塑过程中出现飞边溢料问题。模型对模具的导向组件、紧固组件都做了结构化排布，导柱沿模架四角对称布置，保障开合模过程中受力均匀，紧固螺钉的排布间距符合模具设计标准，确保模板连接牢固可靠。渲染阶段采用哑光工程材质模拟各模板的钢材质感，定位圈采用亮面金属材质突出其功能特征，整体光影效果柔和自然，能够清晰展现模具的外部轮廓与分层结构，方便设计人员快速理解模架的装配逻辑与工作原理，可作为塑料注塑模具结构学习、模架设计参考的数字化三维素材，帮助从业者掌握叠层式注塑模架的结构组成与设计要点。
