带侧边手柄1L高密度聚乙烯吹瓶模具设计

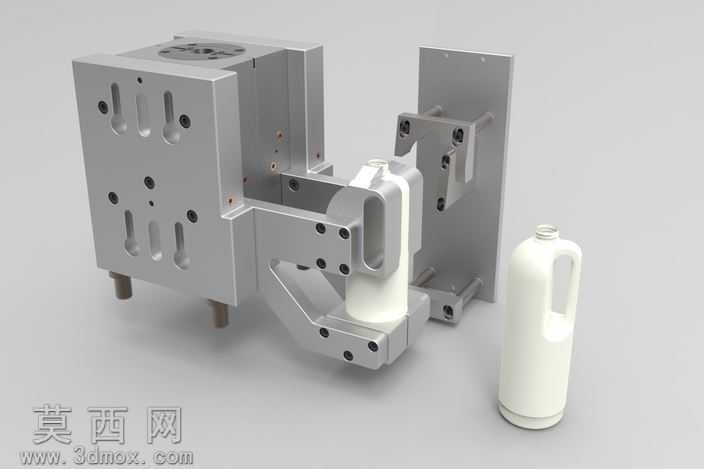

本套吹瓶模具三维模型采用专业三维建模软件完成全参数化设计，整体建模过程严格遵循吹塑成型工艺的实际生产逻辑，从产品结构倒推模具各组件的配合关系，确保模型可直接对接后续生产加工环节。模型渲染阶段采用金属哑光材质模拟模具钢的真实质感，对模架、型腔组件、侧抽芯机构、修边组件分别赋予差异化的材质表现，模架部分做了细微的倒角与安装孔细节还原，型腔表面模拟抛光后的细腻金属质感，配套的成品塑料瓶采用半哑光乳白色高密度聚乙烯材质，还原真实吹塑产品的表面肌理，整体渲染光影柔和，清晰展现各部件的装配关系与结构细节。结构设计上，整套模具围绕带侧边手柄的1L瓶型做了针对性布局：模架采用标准三板式结构，预留了标准的注塑机安装定位孔与顶出机构让位空间；冷却系统采用随形水道设计，水道沿瓶身与手柄的成型轮廓均匀排布，可通过快速耦合接头直接对接外部水歧管，实现成型过程的均匀快速降温，有效缩短成型周期，减少产品变形风险；针对侧边手柄的特殊结构，设计了独立的侧抽芯滑块机构，抽芯行程与锁紧角度经过反复校核，开模时可顺利脱离手柄倒扣区域，避免拉伤产品表面；模具右侧集成了专用修边工具组件，瓶胚吹胀成型后可直接在模具内完成飞边修剪，无需额外转移至后工序修边，大幅提升生产效率。设计过程中充分考虑了模具与对应吹塑设备的适配性，所有安装接口、开模行程、顶出行程均匹配常规自动化吹瓶设备的参数要求，各活动部件之间预留了合理的配合间隙，同时做了耐磨镶块的设计预留，方便后期生产过程中的维护更换，整套模型完整还原了吹瓶模具从进料、吹胀、冷却、抽芯、修边到顶出的全流程结构逻辑，可作为同类带把手中空吹塑产品模具设计的参考方案。
