三角构型涵道风扇升力组件结构设计

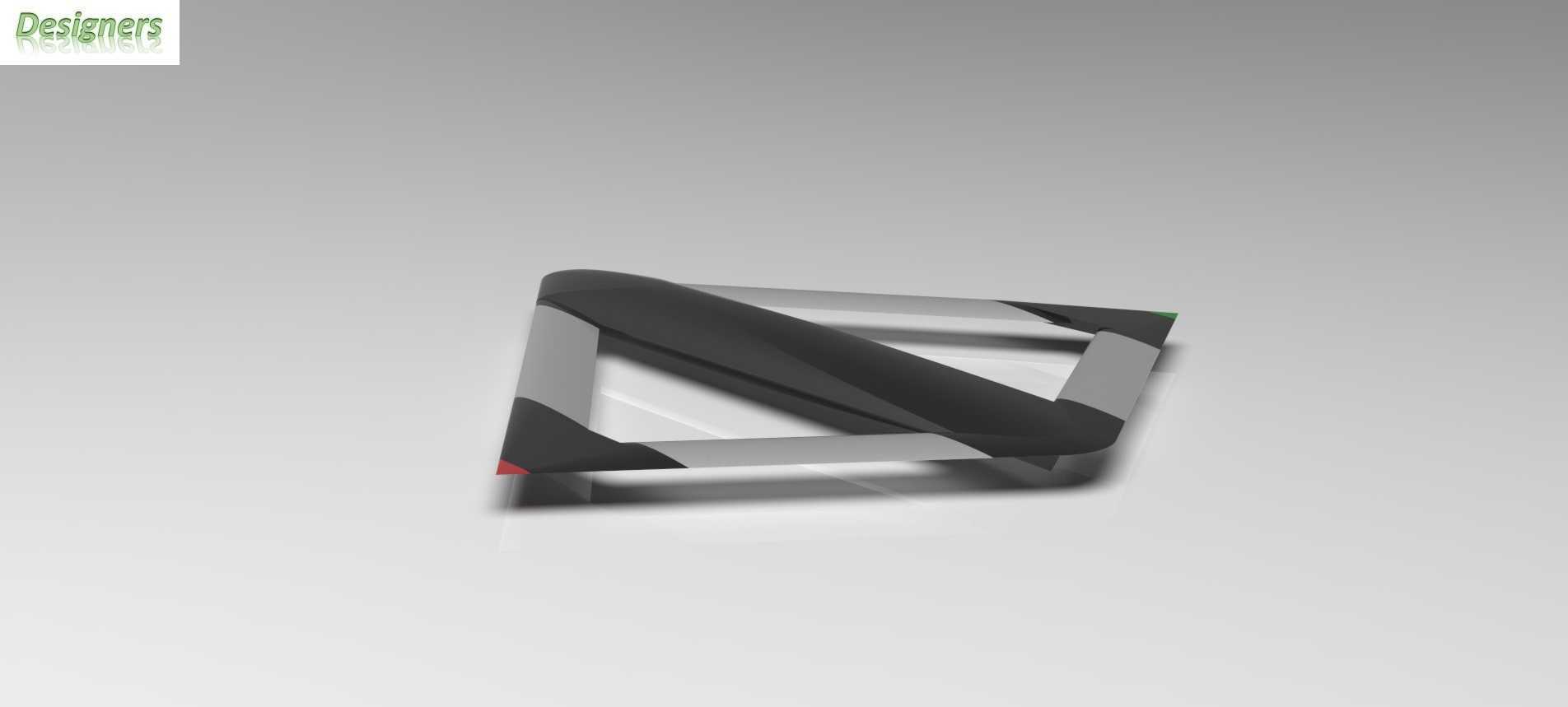

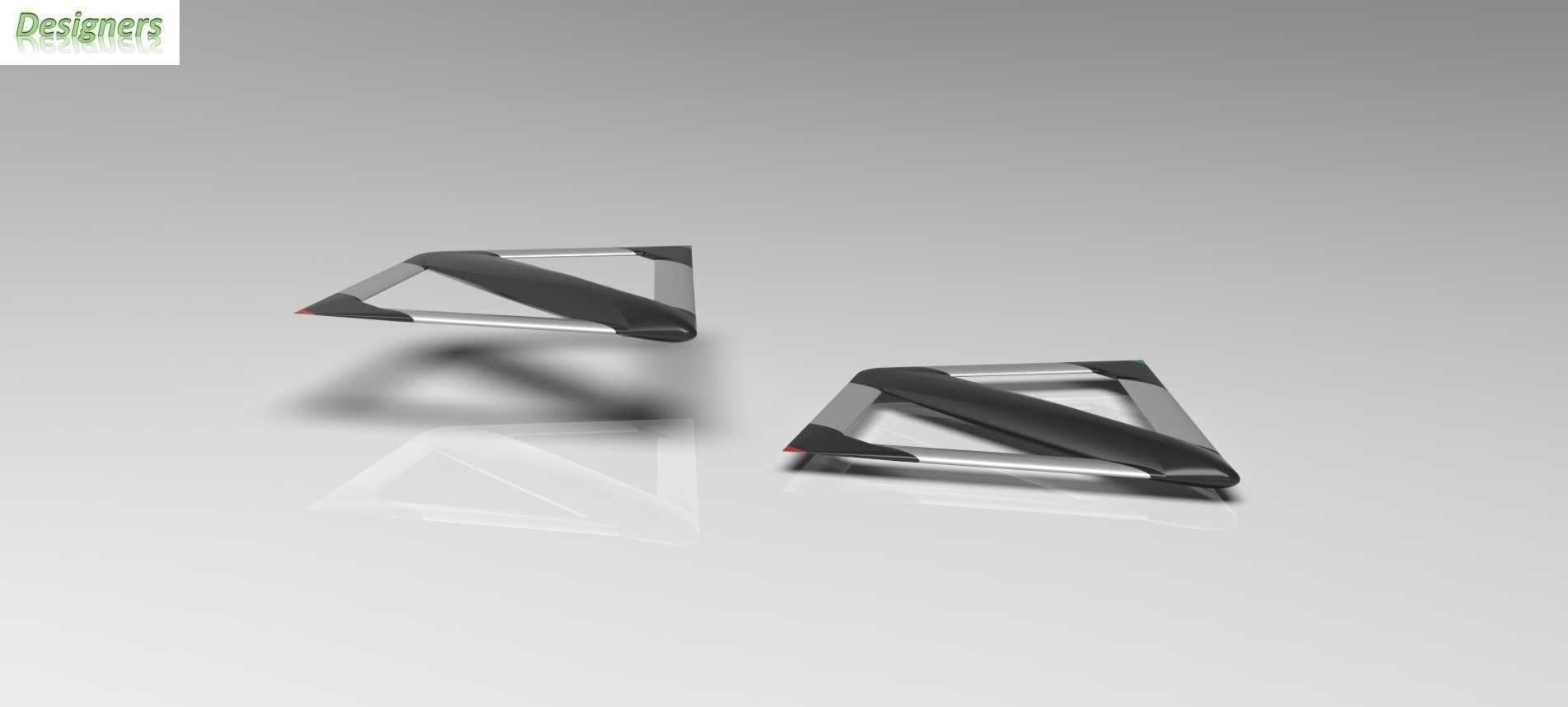

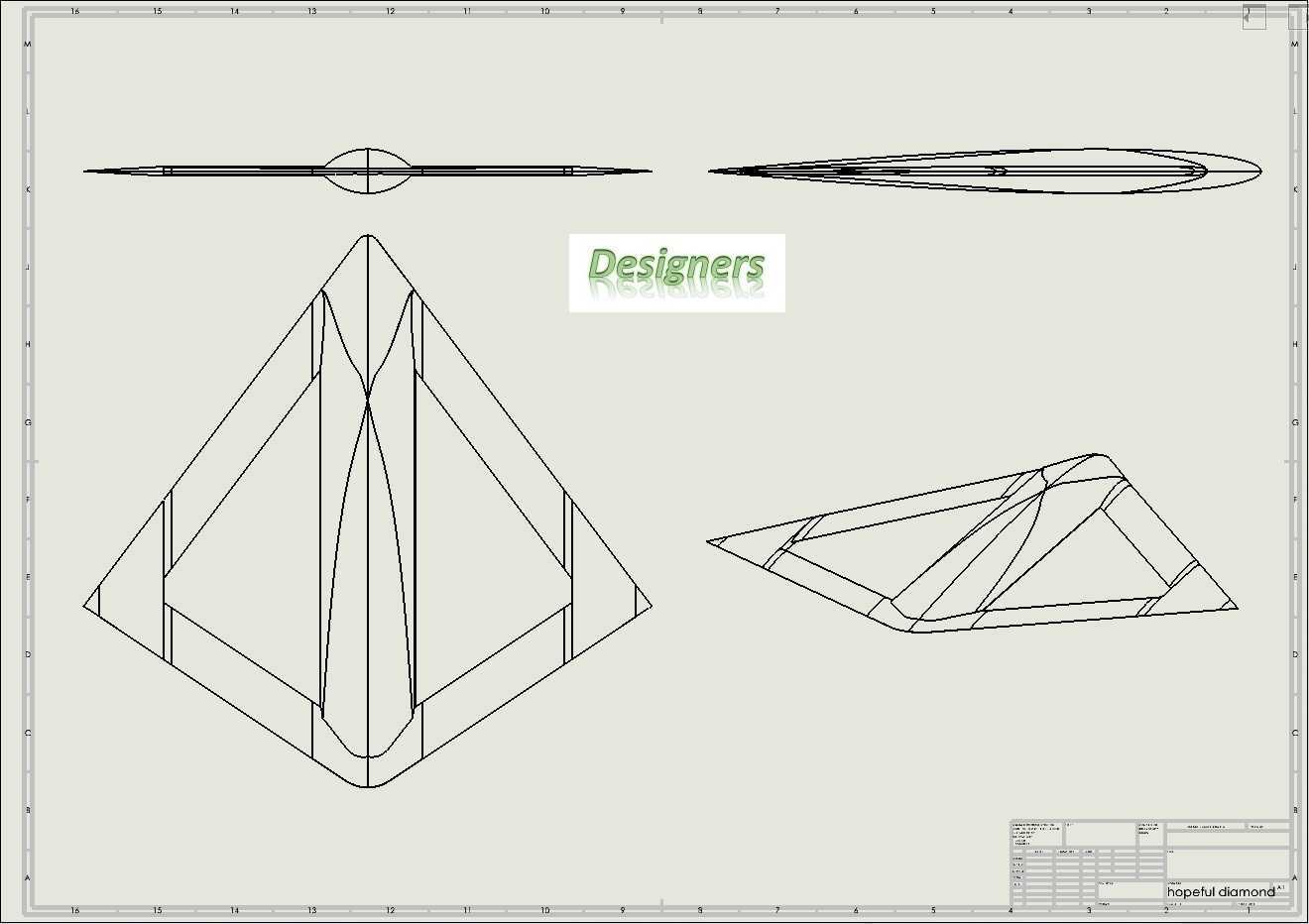

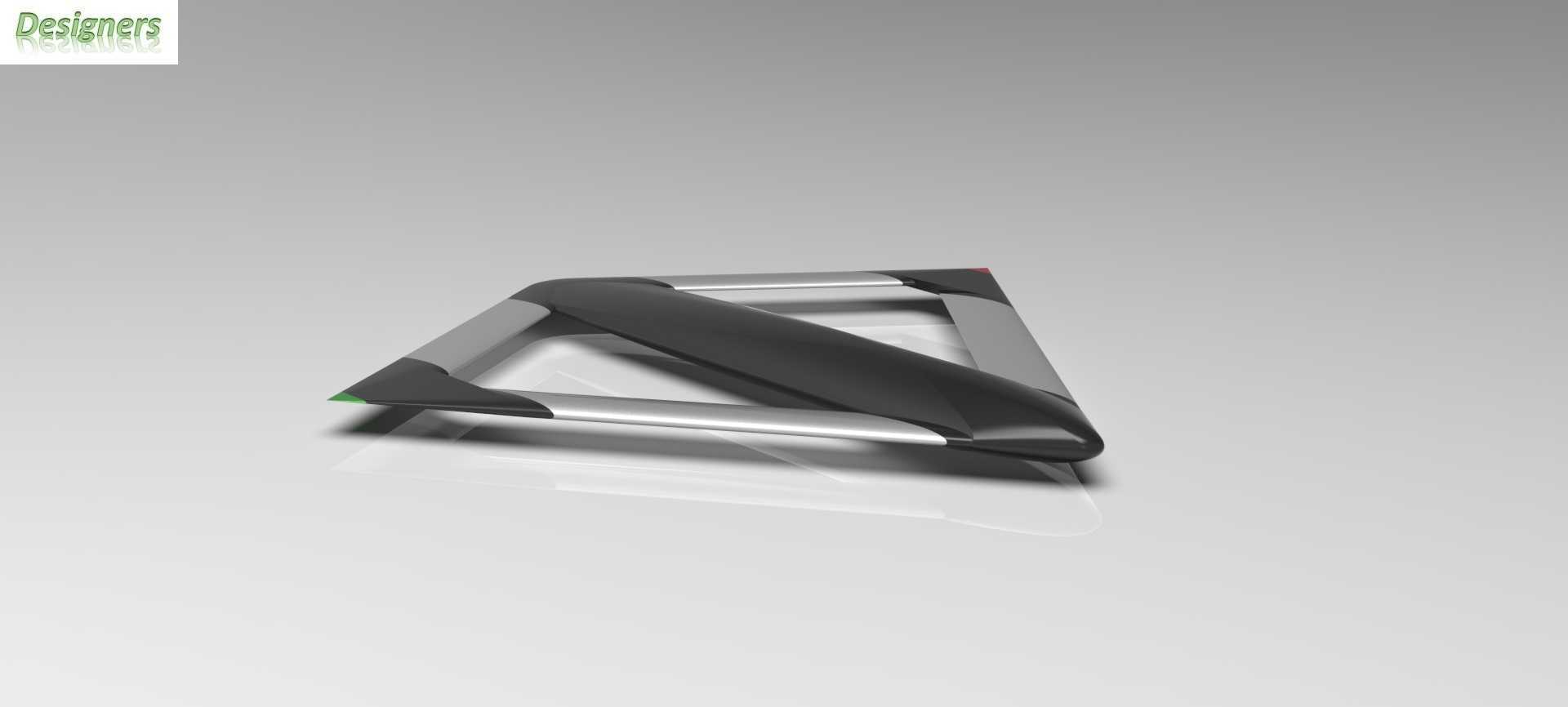

该三角构型升力组件采用对称式三角框架承载结构，核心设计围绕双70毫米涵道风扇的集成安装展开，框架主体采用轻质高强度合金型材拼接成型，三个边角做圆弧过渡处理，避免尖锐结构带来的气动干扰与安装磕碰风险。从实际应用场景来看，该组件可适配小型垂直起降飞行器、起重类低空作业平台的升力单元布局，三角框架的结构形式能够在最小安装边界内实现双动力单元的稳定固定，三个延伸端可直接作为与主机身或作业平台的连接点位，无需额外设计转接支架，减少整体结构重量。设计过程中优先考虑动力单元的气流通道预留，框架中部的斜向加强筋在提升整体结构抗扭刚度的同时，不会遮挡涵道风扇的进排气路径，经结构受力校核，该框架可承受双涵道满功率运行时的持续振动与升力载荷，三个连接点的载荷分布均匀，不会出现单侧应力集中的问题。外形尺寸上，整体外轮廓适配双70毫米涵道的安装间距，框架厚度控制在涵道筒体直径的1/6范围内，安装时可直接嵌入飞行器的机翼或机身预留舱位，连接点位的孔位采用标准化设计，可兼容常规航空紧固件的安装尺寸。从功能特性来看，该组件的三角构型具备良好的气动稳定性，在低空低速飞行状态下，框架结构可对涵道气流起到一定的导流作用，减少侧风对升力输出的干扰，同时框架表面做哑光硬质氧化处理，具备一定的耐磨与抗腐蚀性能，可适应户外作业的复杂环境。在结构细节处理上，涵道安装位设置有减震衬垫卡槽，可直接嵌入橡胶减震垫，降低动力运行时的振动传递至主机身，提升整体设备的运行稳定性，框架边角的红色标识条可在安装维护时快速识别定位，提升装配作业效率。该结构的设计思路打破了常规升力组件的矩形框架布局，利用三角形的固有结构稳定性，在减少结构用材的同时提升整体承载能力，双涵道的对称布局可实现升力输出的差动控制，配合飞控系统可完成垂直起降、悬停转向等多种飞行动作，适配小型起重作业无人机、短途低空运输飞行器的动力系统配置需求，安装边界的紧凑设计也为设备整体的轻量化设计预留了充足空间。
