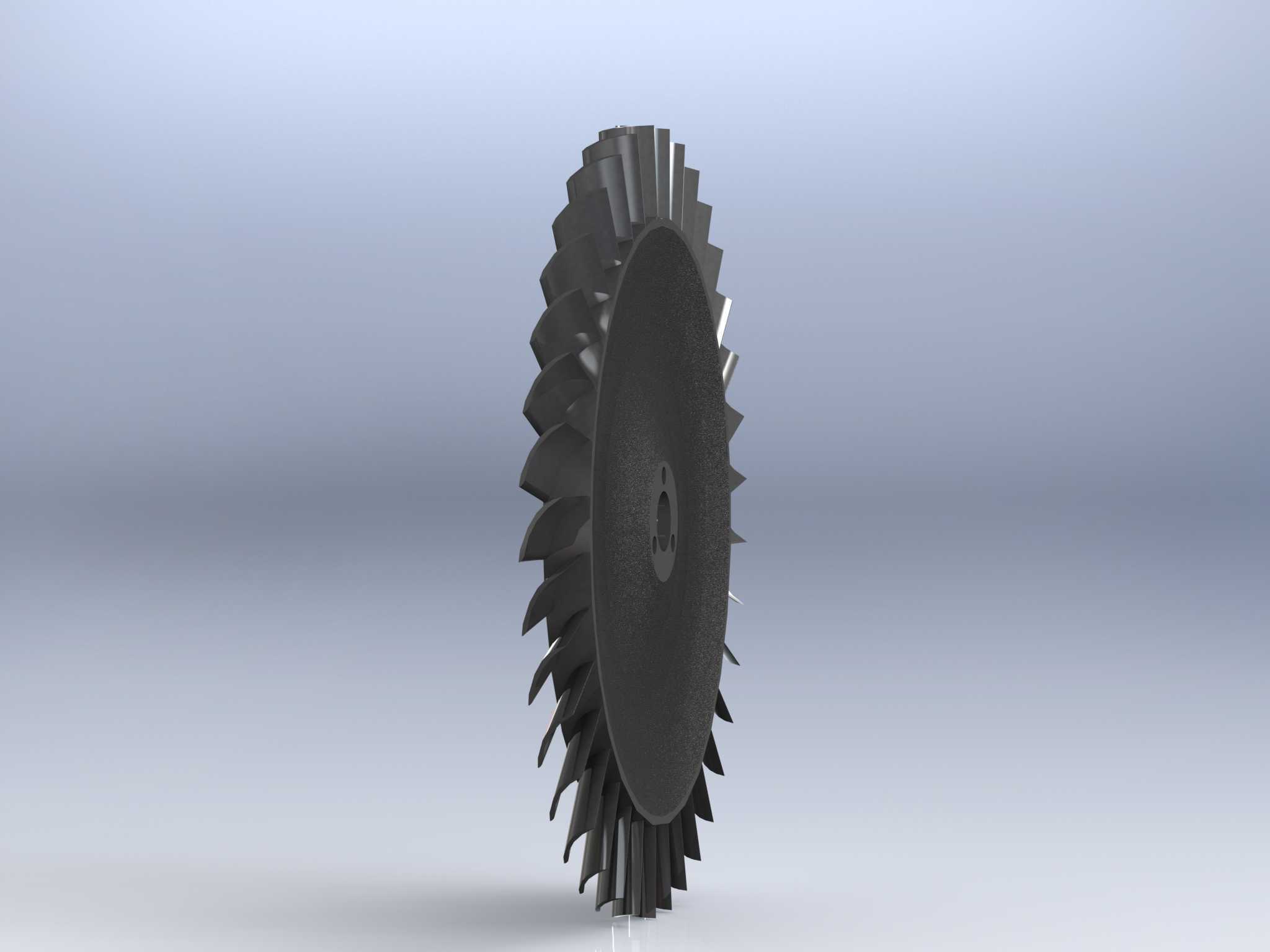

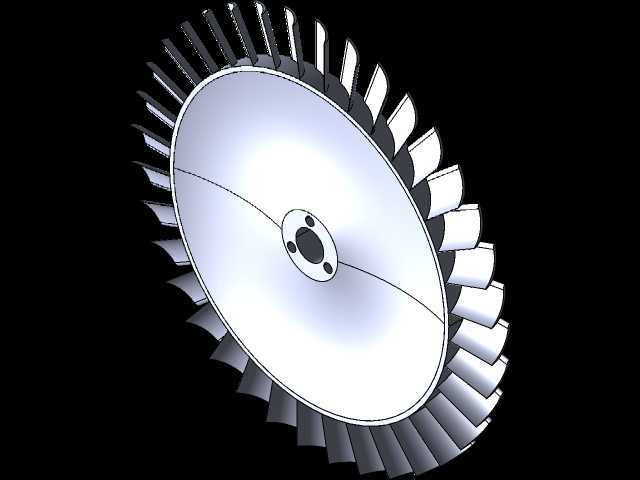

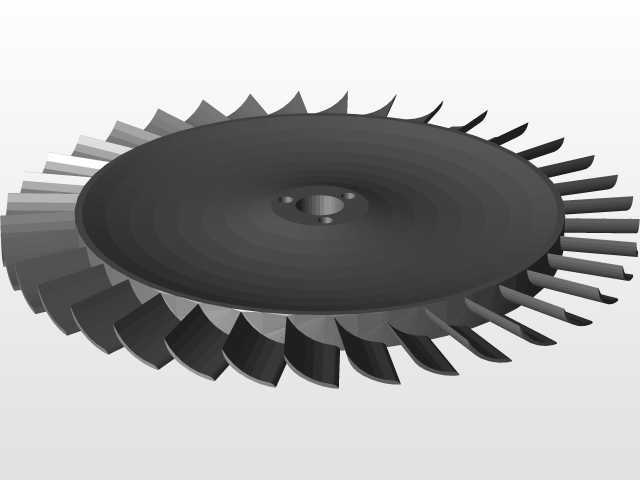

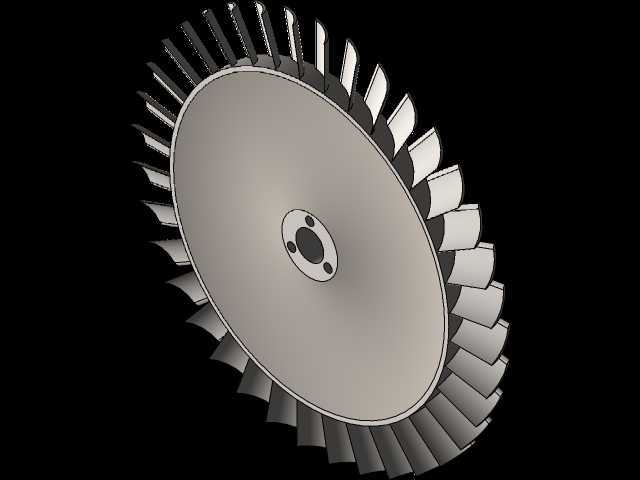

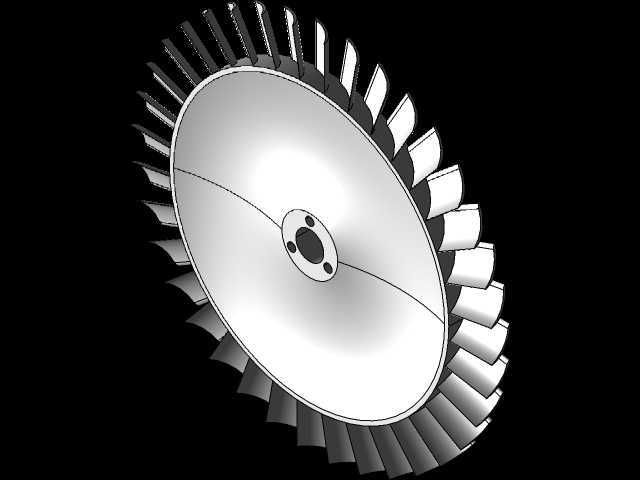

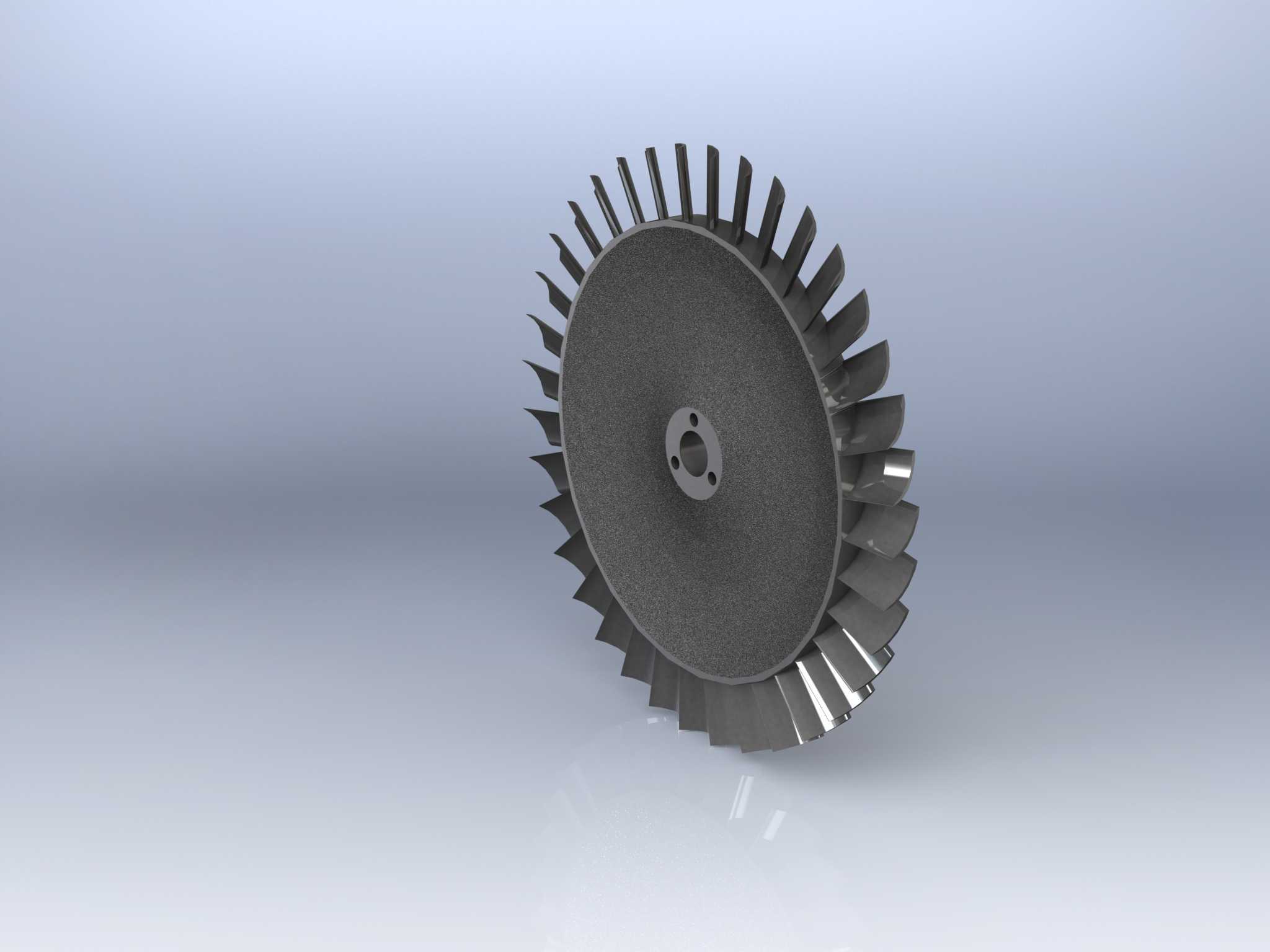

涡轮整体叶盘简易结构三维造型

该叶盘结构主要应用于小型燃气涡轮、微型涡喷发动机以及工业辅助涡轮设备的核心做功单元，在动力循环过程中承担着将高温高压燃气的内能转化为旋转机械能的核心作用，是透平机械中决定能量转换效率的关键部件。从实际使用场景来看，这类简易结构的叶盘多用于教学演示、原理验证以及小功率动力装置的试制阶段，相较于带榫头连接的装配式叶盘，整体式结构省去了叶片与轮盘之间的连接装配环节，从根源上消除了榫头磨损、连接松动带来的故障风险，在高转速工况下的结构稳定性更具优势。

设计过程中首先围绕轮盘的承载边界展开，轮心位置设置的安装孔采用四孔均布的布局，适配常规的法兰轴端连接形式，安装孔的节圆尺寸与中心定位孔做了同轴度约束，保证装配后整体的回转精度，避免高速旋转时产生额外的不平衡量。轮盘主体采用等厚度盘型设计，在满足离心强度要求的前提下尽可能控制整体重量，轮盘外缘与叶片根部做了大圆角过渡处理，降低应力集中系数，避免长期交变载荷下出现根部疲劳裂纹。

叶片部分采用等截面直叶片构型，沿轮盘周向均匀排布，叶片的安装角结合小流量工况下的气流进出口角做了匹配设计，保证气流能够平顺进入叶栅通道，减少流动损失。叶片前缘做了小圆角钝化处理，既可以降低微小异物撞击带来的叶片损伤概率，也能在一定程度上拓宽工况适应范围。叶片的径向高度控制在合理区间，兼顾做功能力与轮盘的悬臂载荷，避免叶片过长导致的离心应力超出材料许用范围。

从安装边界来看，该叶盘的轴向尺寸紧凑，可直接套装在对应直径的涡轮轴上，通过端面螺栓完成锁紧固定，不需要额外的定位套结构，适配小型涡轮设备紧凑的腔体布局。建模过程中对叶片与轮盘的结合面做了一体化布尔运算，不存在装配间隙，在后续做有限元强度校核、流场仿真分析时可以直接导入使用，不需要额外处理几何干涉问题。这类简易叶盘结构虽然没有复杂的弯掠叶片造型和复杂的轮盘型腔，但核心的功能结构完整，能够完整呈现涡轮叶盘的工作原理与装配逻辑，对于入门级结构设计人员理解透平部件的设计逻辑有很强的参考价值，也可作为动力设备方案论证阶段的占位模型使用，快速完成整体布局的干涉检查与空间匹配验证。
