航空发动机枞树榫头涡轮动叶

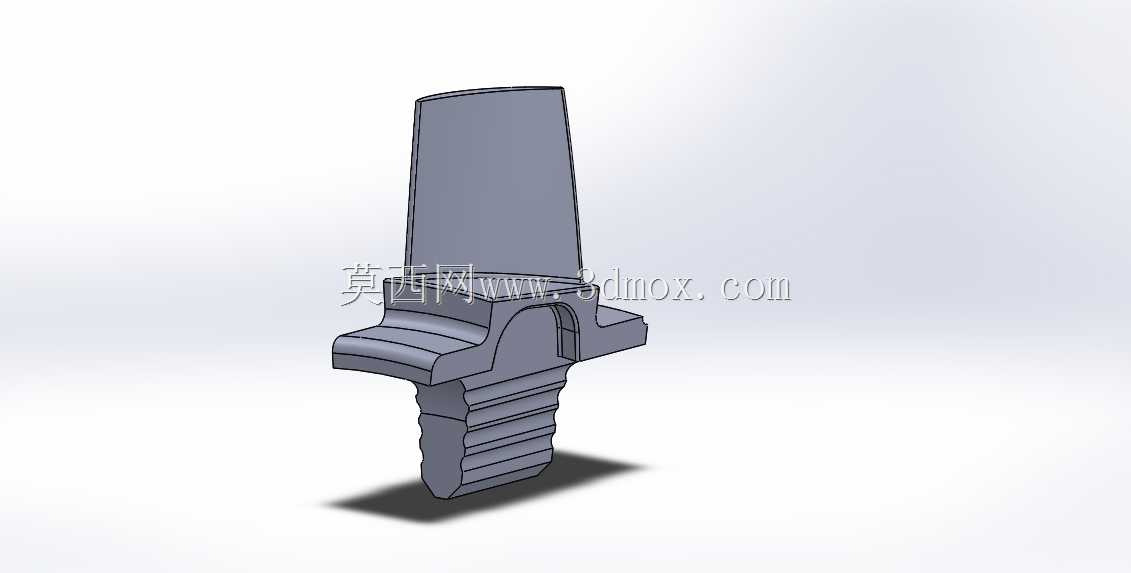

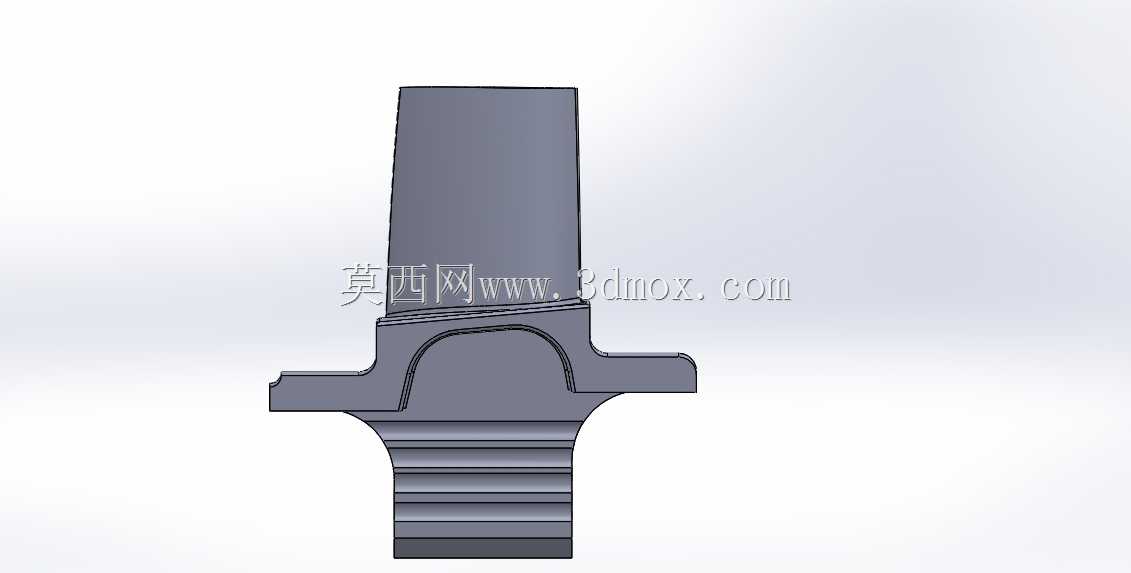

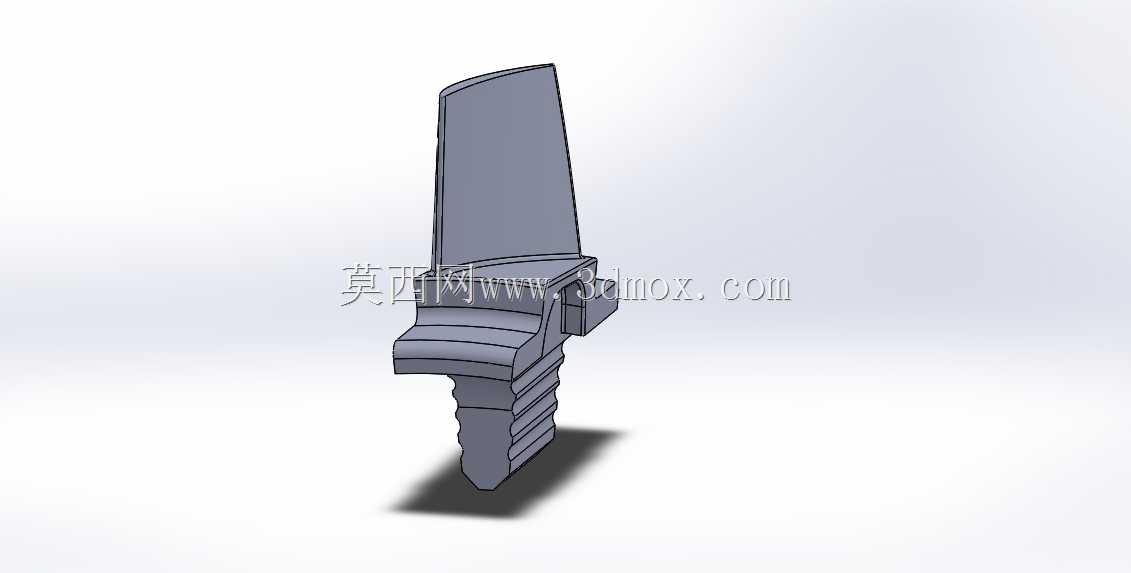

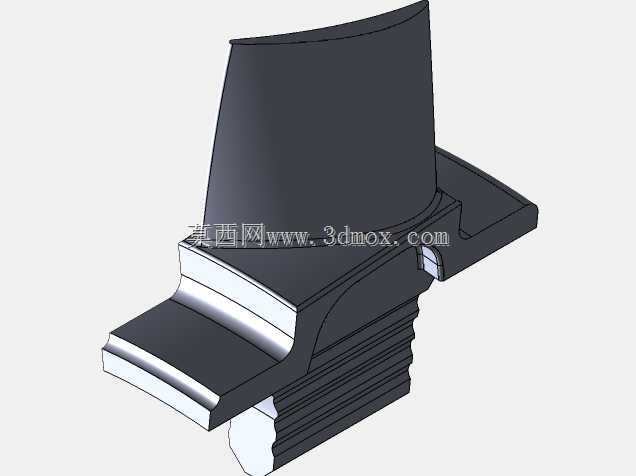

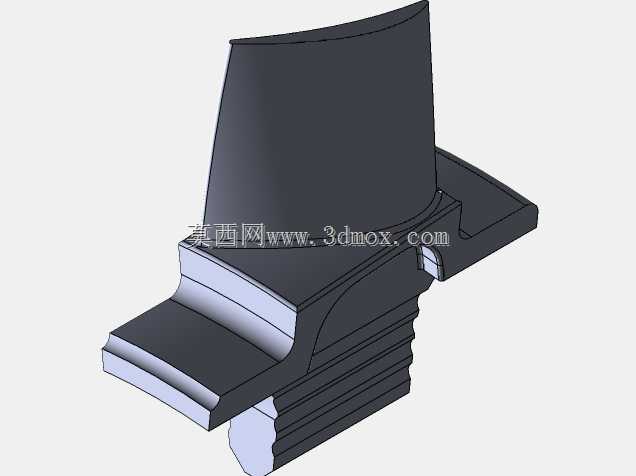

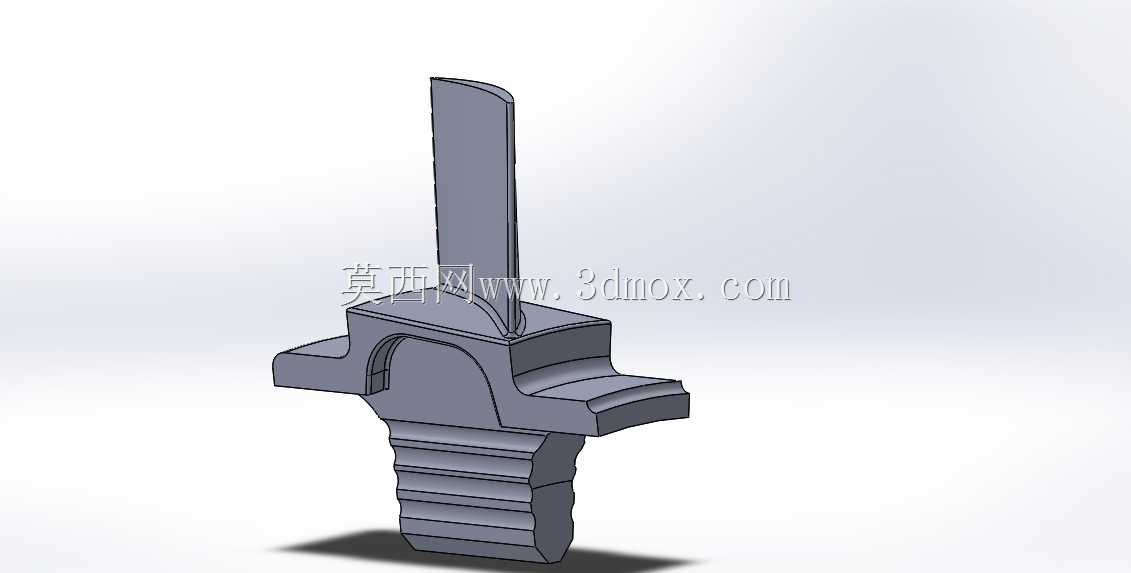

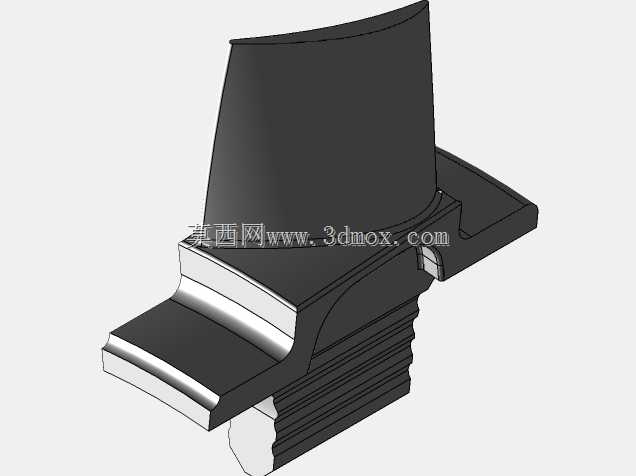

　　这套数模表现的是一枚典型涡轮动叶，整体由上部叶身、中部缘板和下部枞树形榫头三段构成。叶身采用大扭角、变截面的气动外形，从根部到顶部弦长、厚度和安装角连续变化，用于在高温燃气流道中把气流能量转化为转子旋转功。叶身下部的缘板向外伸出，形成流道边界，既限制燃气向轮盘侧泄漏，也对叶根区域起到热屏蔽作用。最下方的榫头做成多道锯齿形轮廓，即工程中常见的枞树榫齿，工作时嵌入涡轮盘轮缘的对应榫槽内，通过多齿接触把离心载荷逐级传递到轮盘。

　　从实际装配关系看，叶片不是孤立零件，而是成排安装在涡轮盘轮缘上。榫头沿轮盘轴向或斜向装入榫槽后，依靠榫齿承压面承受巨大的离心力；多齿结构的意义在于把载荷分配到若干接触齿对上，避免单一截面应力过高。缘板与相邻叶片缘板之间形成近似连续的环形封严面，叶身则伸入燃气通道。建模时需要特别注意叶身与缘板的过渡区，这里是气动载荷、热应力和榫头拉力交汇的位置，圆角不能随意简化，否则在有限元分析中容易出现失真的应力集中。

　　叶身型面是整个零件的核心。其截面并非简单平板拉伸，而是沿叶高不断扭转：根部截面通常较厚、较宽，以承受弯矩和振动；顶部截面相对薄而窄，以降低叶尖质量和离心载荷。压力面与吸力面的曲率决定气流折转角度，前缘较圆、后缘较薄，符合涡轮叶片跨声速或高亚声速流动的常见特征。数模中叶身表面连续光顺，没有明显分块痕迹，说明造型更接近沿叶高放样的自由曲面，而不是普通实体拉伸。对结构设计者而言，这类型面后续通常还要叠加气膜孔、内部冷却通道或涂层厚度，但本模型保留的是外部基体轮廓，适合用于装配干涉检查和外形方案表达。

　　榫头部分的几何最能体现机械连接逻辑。数模中可见多道平行齿槽，齿顶、齿侧和齿根均带有阶梯变化，两侧轮廓基本对称。装入轮盘后，真正承载的是榫齿工作面，而不是齿顶与槽底；齿间留有合理间隙，用于补偿热膨胀、制造公差和装配偏差。榫头底部的收口结构可与锁片、挡块或其他轴向限位件配合，防止叶片在运行中沿榫槽方向窜动。若把该模型用于虚拟装配，应同步建立涡轮盘榫槽，并检查齿面接触区域、缘板间隙、叶尖与机匣间隙以及相邻叶片是否发生碰磨。

　　外形尺寸方面，模型呈现出叶身高、榫头短而宽的比例关系：叶身约占总高度的主要部分，缘板横向超出叶根，榫头宽度则与轮缘厚度相匹配。安装边界主要集中在下部榫头，上部叶身属于流道工作段，不与静止件直接接触；叶尖需要与机匣保持设计间隙，缘板侧面则与相邻叶片形成周向边界。由于没有给出具体工程尺寸，使用时可按榫头齿距、缘板宽度或叶高为基准进行比例缩放，但不能把缩放后的数值直接当作真实发动机的配合尺寸。

　　在应用场景上，这类叶片广泛出现在航空发动机、燃气轮机和小型涡轮增压器的涡轮级中。高温高压燃气经过静子导向后冲击动叶，动叶将气动载荷转化为扭矩，带动压气机、主轴或外部负载旋转。叶片工作时同时承受离心拉伸、气动弯曲、热应力和高频振动，因此结构上既要保证气动效率，又要保证榫头连接可靠。枞树榫头的优势是装拆方便、承载能力强、多齿载荷分配较好，并且适合大量叶片在轮盘上的更换维护；其不足则是榫齿加工精度要求高，接触应力和微动磨损需要严格控制。

　　从建模思路看，该零件适合采用“曲面叶身+实体榫头”的方式构建：先建立若干叶高截面的翼型曲线，通过放样或多截面实体形成扭转叶身；再以缘板为分界，向下拉伸并切割出枞树榫齿；最后对缘板过渡、齿根和叶身根部添加圆角。倒角和圆角不应只作为外观处理，尤其榫齿根部圆角会直接影响应力集中系数。若后续要做工程分析，建议在模型中保留可识别的榫齿承压面、缘板封严面和叶身气动面，避免把所有特征合并成无法编辑的封闭实体。

　　对于三维建模从业者，该数模的价值在于集中体现了自由曲面叶型与精密连接结构的结合：叶身追求气流平顺，榫头追求载荷传递，缘板负责流道封严与热防护，三者在同一零件上相互约束。设计复核时应围绕叶根过渡、榫齿接触、缘板间隙和叶尖间隙展开，而不是只关注外观是否相似。作为开槽涡轮盘配套的模拟涡轮叶片，它能够清楚展示动叶在轮盘上的安装方式和受力路径，适合用于涡轮级结构认知、装配演示、造型练习以及机械原理教学。
