大涵道比航空涡扇发动机外观结构

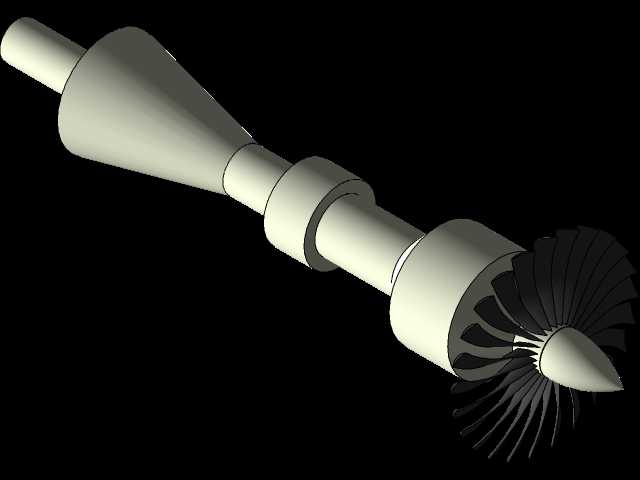

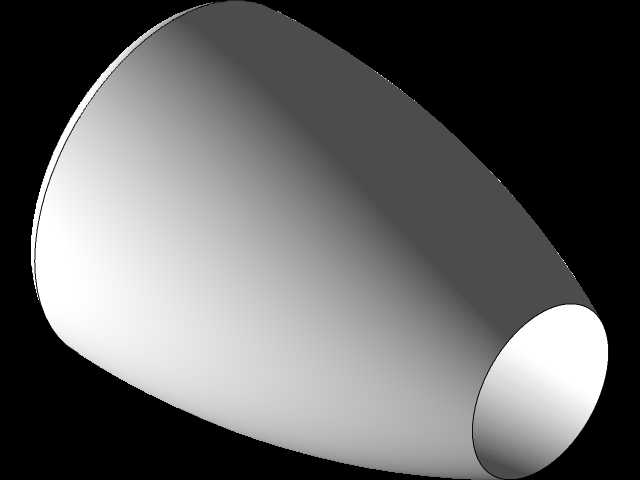

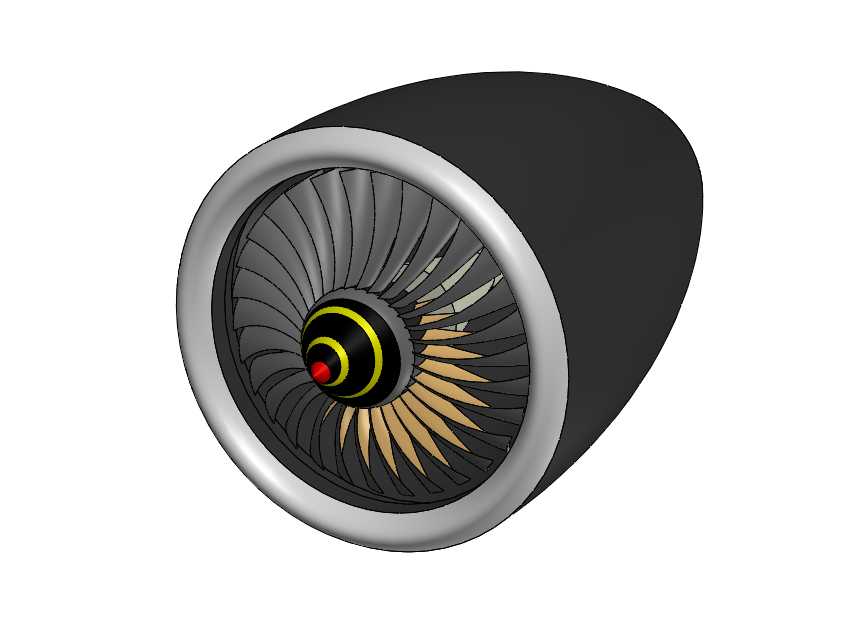

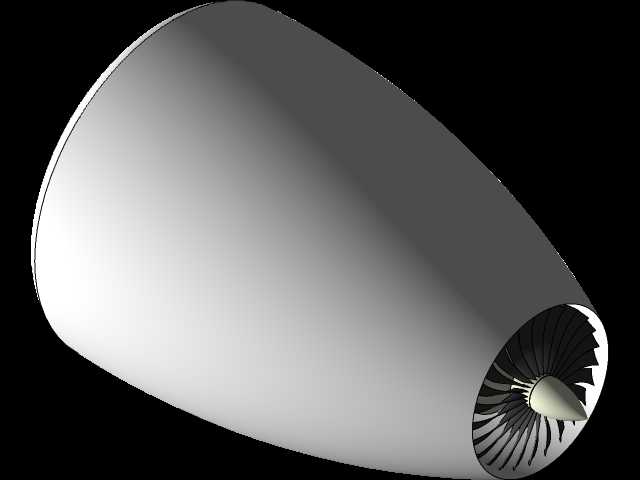

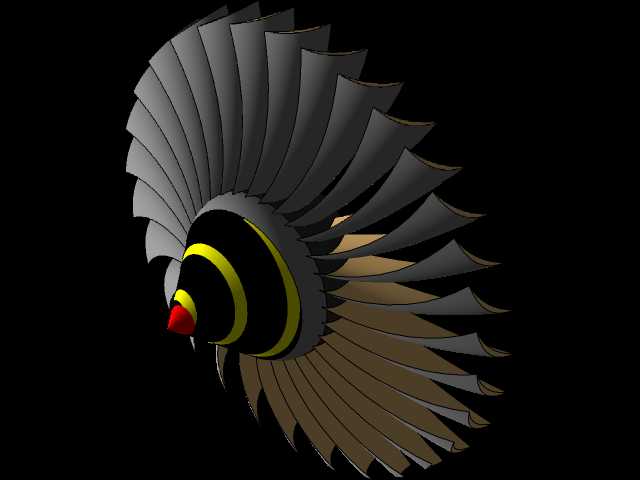

该模型还原的是大涵道比民用航空涡扇发动机的前端总成结构，这类动力装置是当前干线民航客机的核心动力来源，主要承担飞行过程中的推力输出、附件驱动等核心功能，适配中远程宽体、窄体民用客机的动力装配需求，在商用航空运输领域有着极高的应用占比。从结构设计来看，模型完整呈现了发动机进气整流罩、风扇叶片、进气道机匣等前端核心部件的装配关系，进气整流罩采用流线型椭球曲面设计，曲面曲率经过气动优化，能够在飞行过程中对来流进行均匀导流，降低进气道入口的气流畸变率，避免风扇叶片工作时出现不均匀载荷，提升压气机工作稳定性。风扇叶片部分还原了宽弦叶片的排布特征，叶片沿轮盘周向均匀分布，叶型采用掠式设计，既能够提升大流量进气工况下的做功效率，也能降低叶片工作时的气动噪声，匹配民航运营的噪声管控要求；叶片根部与轮盘的榫接结构在模型中也做了对应体现，符合实际发动机的装配逻辑。机匣部分采用环形包容结构设计，内壁与风扇叶尖预留了符合工程规范的径向间隙，既避免叶片转动时与机匣发生刮蹭，也能在叶片出现失效断裂时起到包容作用，防止碎片击穿机匣引发次生故障。从安装边界来看，该前端总成的径向最大尺寸为风扇机匣的外环直径，轴向尺寸从整流罩前端顶点到风扇段后端安装法兰面，整体接口尺寸匹配常规翼下吊装发动机的挂点适配要求，可直接对接核心机、外涵道等后续段的装配接口。在实际工程应用中，这类前端结构的设计需要兼顾气动效率、结构强度、重量控制多重要求，模型的曲面造型严格遵循航空发动机的气动设计逻辑，各部件的比例关系符合真实产品的工程参数，可用于航空动力结构认知教学、飞机总体装配干涉检查、航空类科普展示等场景，能够帮助结构设计人员直观理解大涵道比涡扇发动机的前端布局逻辑，也可作为航空类产品三维装配训练的参考样例，在进行飞机翼下动力布局匹配时，可通过该模型快速校核发动机与机翼、挂架之间的安装间隙，规避布局设计中的干涉问题。
