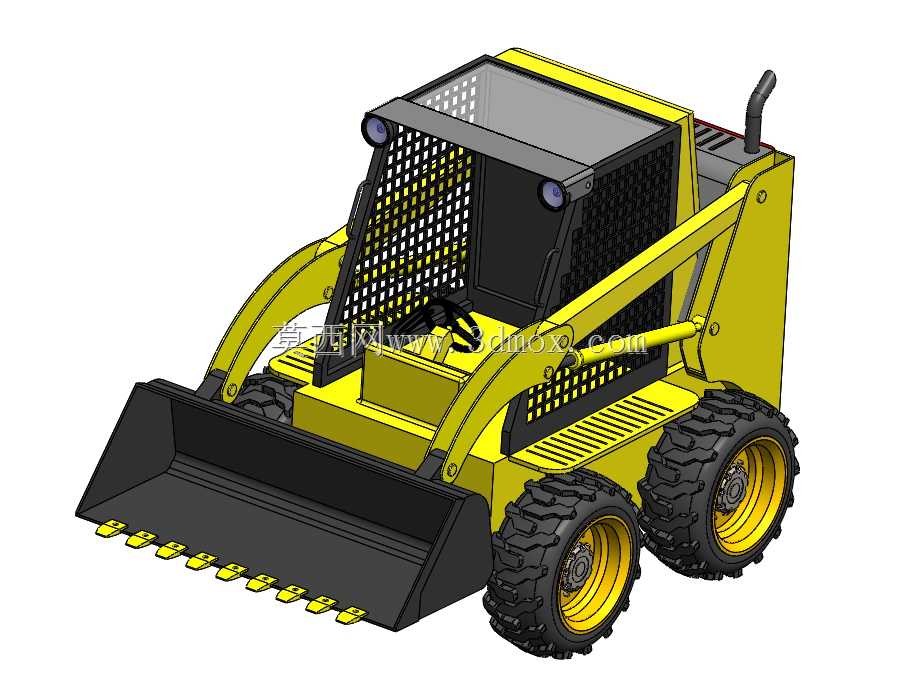

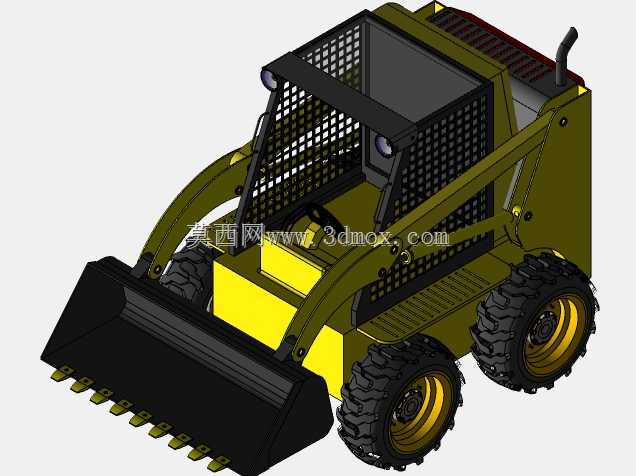

轮式滑移装载机整机结构三维设计

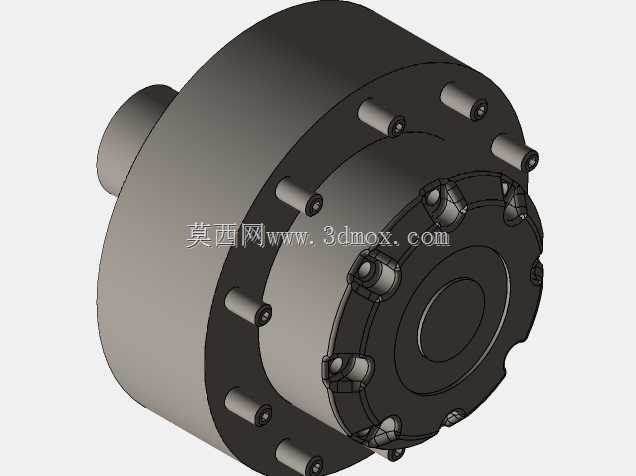

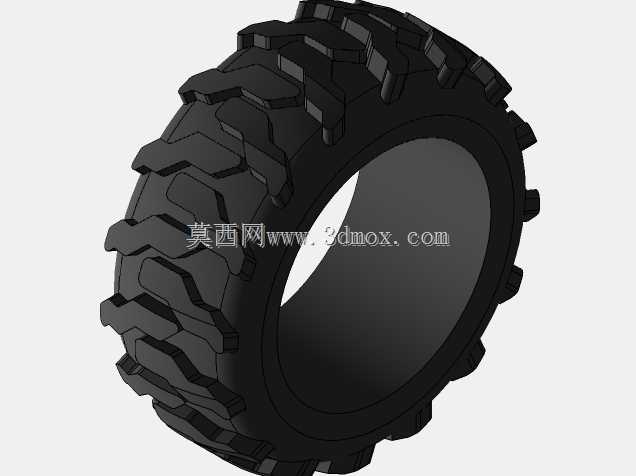

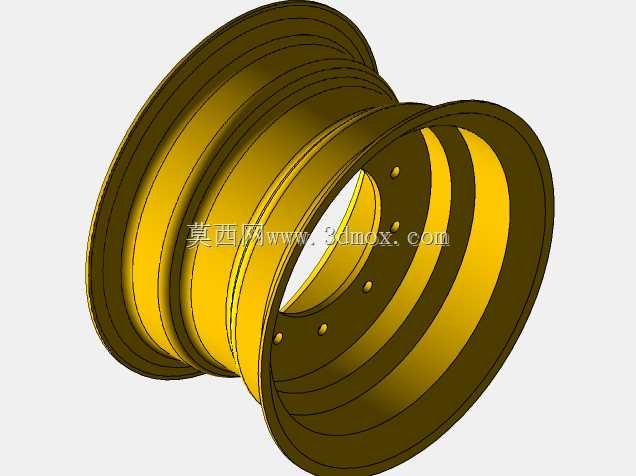

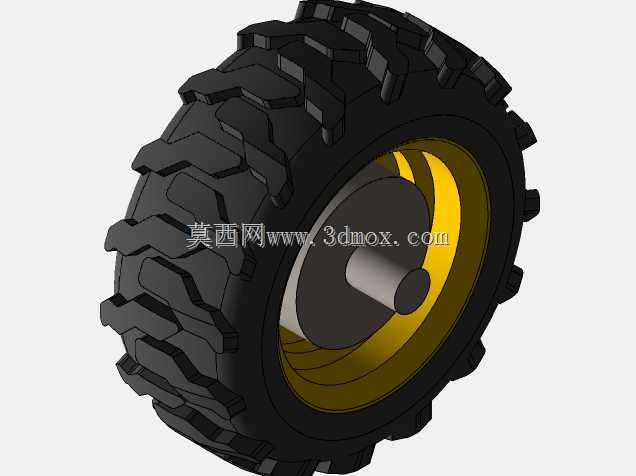

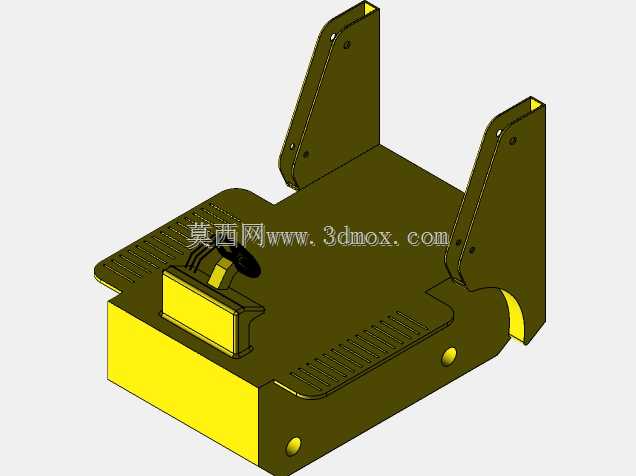

　　这款轮式滑移装载机的三维建模，核心围绕狭小场地作业的工况需求展开设计，区别于常规大中型装载机的大转弯半径设计，滑移转向的结构逻辑让设备可实现原地转向，适配厂房内部物料转运、市政巷道清障、园林土方整理、养殖场粪污清理等常规设备无法进入的狭窄作业场景。从结构设计逻辑来看，整机采用左右对称的布局思路，动力舱后置布局，将配重与动力单元集成在车体后部，平衡前端铲斗满载举升时的倾覆力矩，作业时无需额外加装后部配重块即可保证额定载荷下的整机稳定性。行走系统采用四轮刚性悬挂设计，搭配深花纹越野轮胎，轮胎与轮毂的装配间隙、轮边减速机构的安装边界都做了精准还原，轮距与轴距的比例控制在1:1.2左右，既保证转向时的滑移顺畅度，

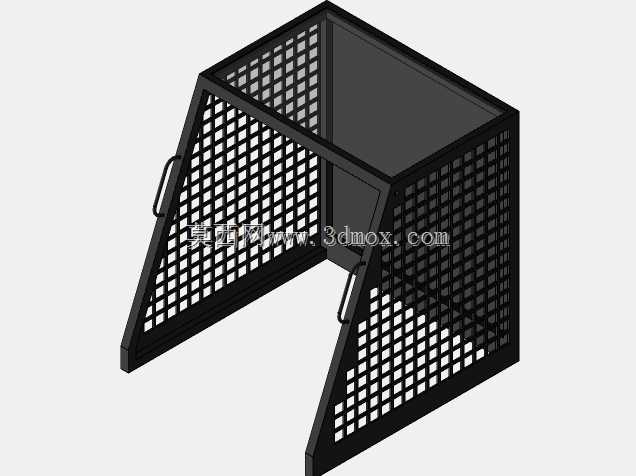

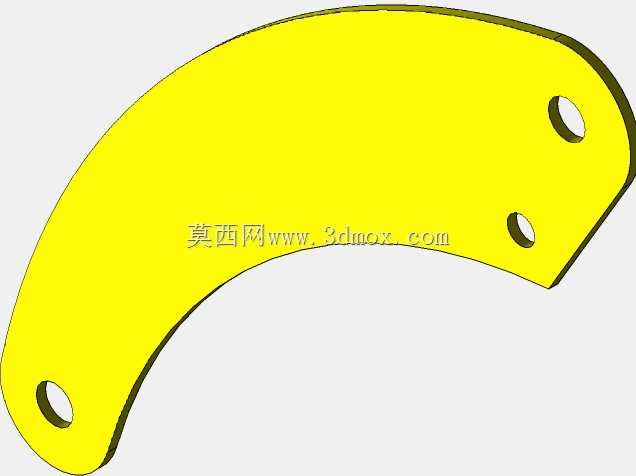

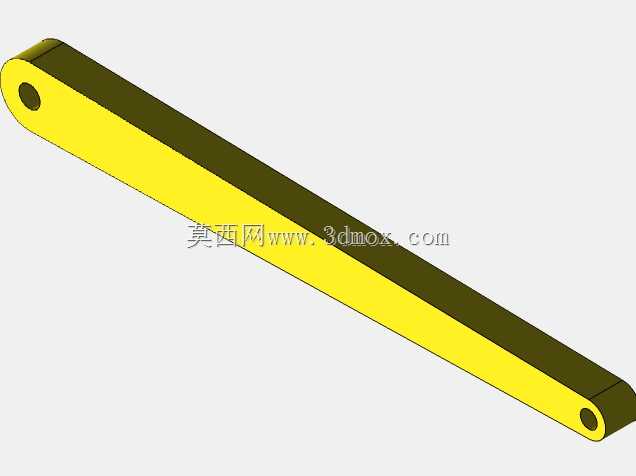

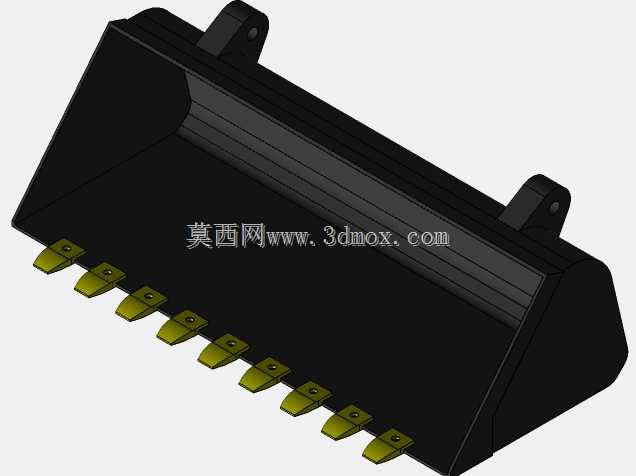

　　也避免轴距过短导致的高速行驶翘头问题。工作装置采用双动臂举升结构，左右动臂分别通过铰接点连接车架与铲斗，动臂的弯折角度经过反复校核，保证铲斗在地面收斗、中位举升、最高卸料三个关键位置时，连杆机构都处于合理受力角度，不会出现机构死点；铲斗斗刃部分设计了可更换的斗齿结构，斗齿与斗体采用螺栓连接，磨损后可单独更换，无需整体更换铲斗，降低后期运维成本。驾驶室部分采用防落物框架结构，前部护网采用网格状设计，既保证驾驶员前方作业视野，也能阻挡作业时飞溅的碎石冲击，驾驶室内部的操作踏板、操纵杆布局都按照人机工程尺寸设定，操作空间预留了常规体型驾驶员的活动余量，不会出现操作干涉。液压管路的走线沿动臂内侧布置，避免作业过程中物料剐蹭损坏管路，

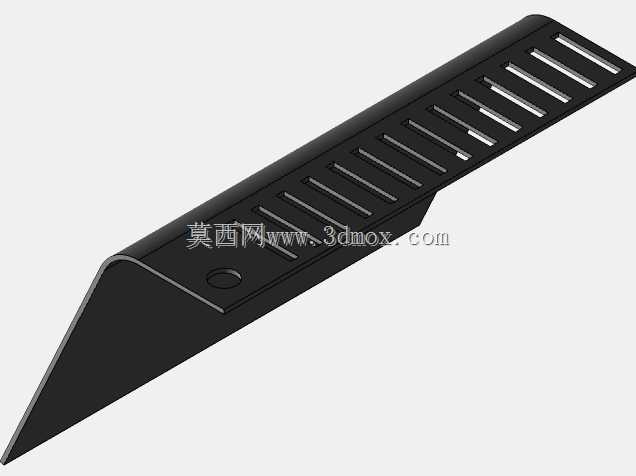

　　管路的弯曲半径都符合液压系统安装规范，不会出现过小弯折导致的油路阻力过大问题。整机外形尺寸控制在长3.2米、宽1.8米、高2米的边界范围内，可直接通过常规宽度的民用院门、厂房通道，也可适配普通货运皮卡的货箱尺寸，方便跨区域转场运输。设计过程中对各个部件的装配干涉做了全流程校验，轮胎转向时与车架的间隙、动臂举升时与驾驶室的间隙、铲斗收斗时与前轮的间隙都预留了足够的安全余量，避免实际加工装配后出现运动干涉。后部动力舱的散热格栅采用倾斜排布的通风孔，既保证散热通风量，也能阻挡大颗粒杂物进入舱内损坏散热片，排气尾管向上布置，避免作业时排气吹起地面扬尘影响驾驶员视线。这款模型还原了设备从外部覆盖件到内部铰接结构的全部细节，每个部件的连接关系、运动逻辑都与实际设备保持一致，可用于结构受力仿真、作业动作模拟、产品展示演示等场景，也可作为小型工程机械设计的参考蓝本，帮助设计人员快速梳理滑移装载机的结构布局逻辑，减少前期方案设计的重复工作量。
