可调节阻尼螺旋弹簧减震器结构设计

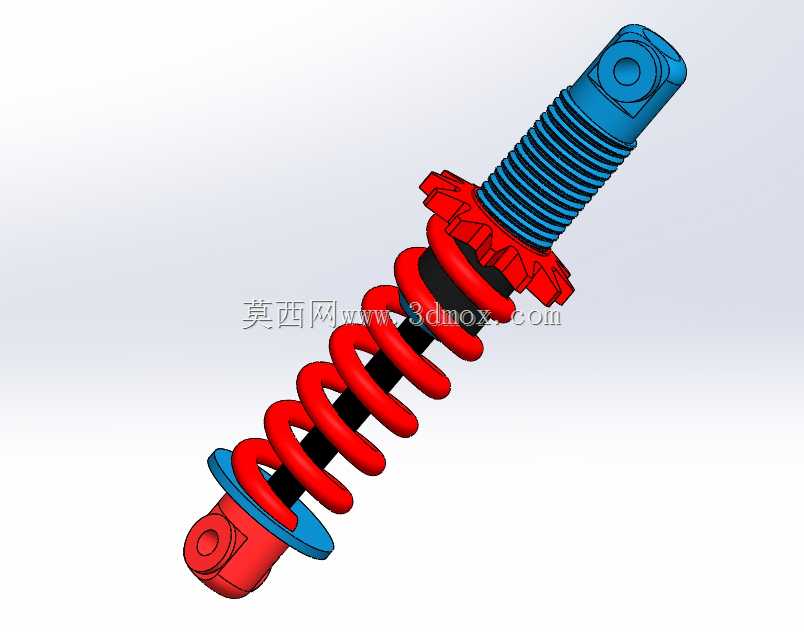

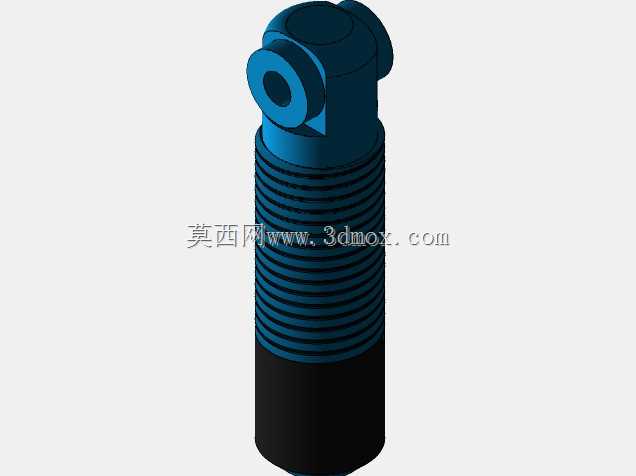

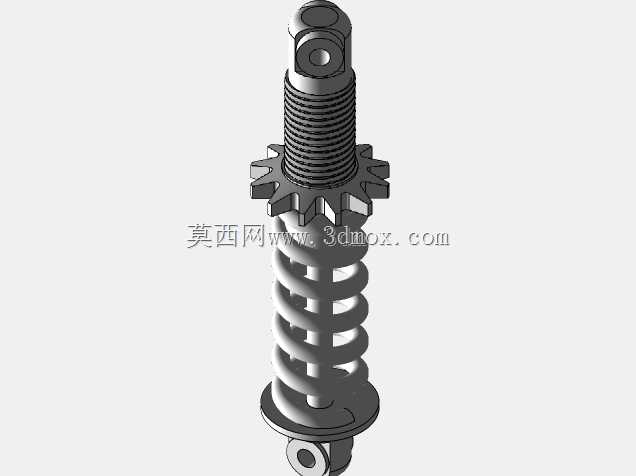

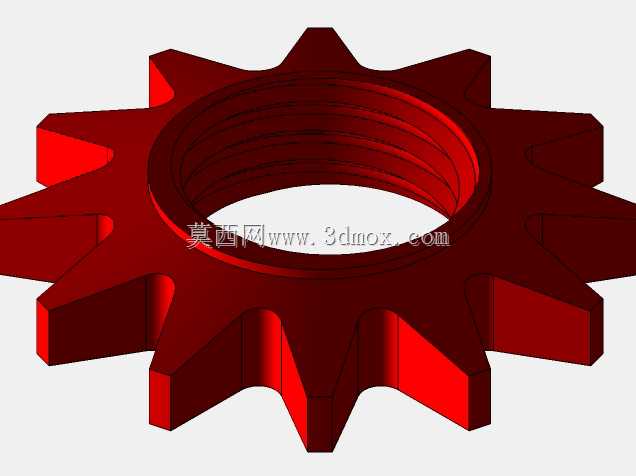

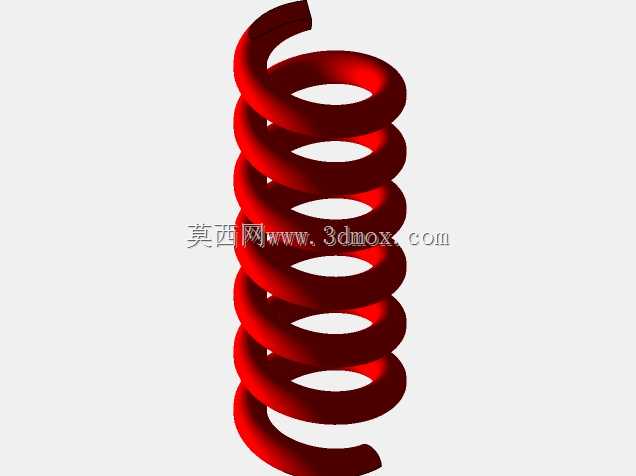

这款可调减震器的设计，首先围绕多场景适配需求展开，在非道路小型作业车辆、轻型代步载具、工业设备隔振工位都能找到适配场景，核心作用是抵消运行过程中产生的往复冲击载荷，避免刚性连接结构因瞬时冲击力出现焊缝开裂、紧固件松脱、精密构件位移等失效问题。从功能特性来看，该结构采用螺旋弹簧承载与阻尼单元协同工作的架构，上端的螺纹调节结构可以通过旋转调整环改变弹簧预压缩量，以此适配不同载荷等级的缓冲需求，当设备空载时调低预紧力避免减震过硬弹跳，重载工况下调高预紧量防止弹簧压并失效，阻尼杆内置的液压阻尼结构可以将弹簧往复伸缩的动能转化为热能散出，避免出现冲击后的余震反复震荡问题。设计过程中优先考虑了安装边界的通用性，上下两端的铰接吊耳采用同轴销孔设计，安装时无需额外加工转接座，直接匹配对应直径的连接销即可完成固定，铰接结构可以自动适配安装位的小幅角度偏差，抵消车架或设备机架在受力变形时产生的附加弯矩，避免阻尼杆承受侧向力导致密封件过早磨损。外形尺寸上，整体结构沿阻尼杆轴向布置，弹簧外径、调节环外径都做了限位设计，安装时预留的径向空间只需略大于调节环外径即可，不会与周边的管线、结构件发生运动干涉，伸缩行程的上下两端都设置了橡胶缓冲垫，在极限压缩和极限拉伸位置提供软接触，避免金属构件硬碰撞产生异响和结构损伤。从结构细节来看，弹簧两端的支撑垫圈采用大直径翻边设计，能够均匀分散弹簧对端部结构的压力，避免局部应力集中导致的垫圈变形，调节环的外周做了防滑齿结构，徒手或者借助简易卡钳就能完成阻尼预紧力的调整，不需要专用工装就能完成工况适配，日常维护时只需检查铰接销的磨损量、阻尼杆表面是否有渗油痕迹即可，整体结构没有易损的复杂小构件，运维成本相对较低。在实际选型匹配时，可根据承载的静载荷上限选择对应线径的弹簧配置，调整预紧量后即可匹配不同的隔振频率需求，不管是行走机构的路面冲击缓冲，还是固定式工业设备的动力源隔振，都能通过参数微调满足使用要求，结构上没有采用特殊定制的异型构件，所有零件都可以通过常规机械加工工艺完成生产，量产成本可控，装配流程简单，不需要复杂的专用装配工装就能完成总成组装。
