深沟球滚动轴承组件结构设计

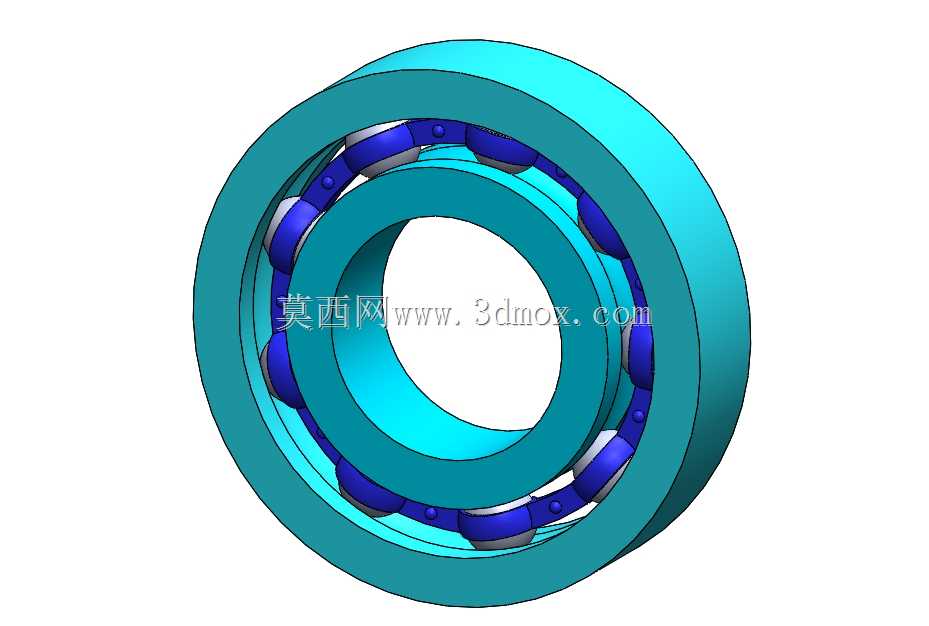

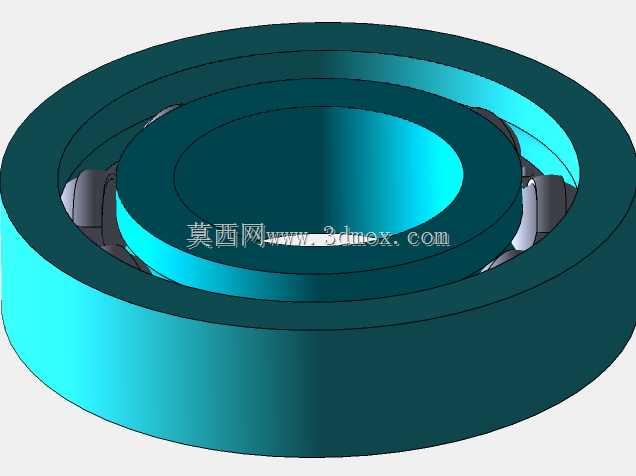

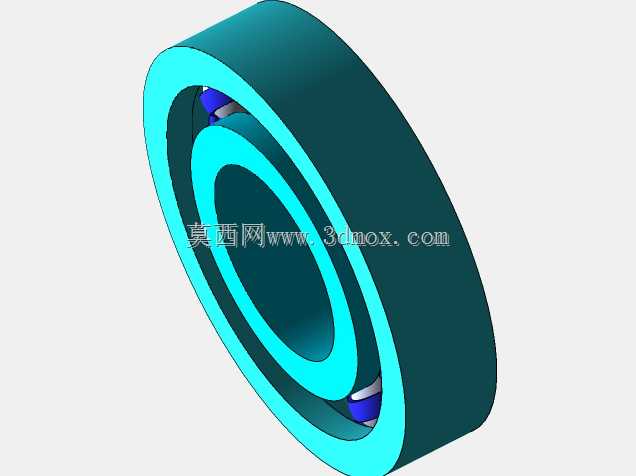

　　在各类旋转传动设备的支撑结构中，滚动轴承是应用覆盖范围最广的基础零部件，这套深沟球轴承组件的三维结构，完整还原了实际量产轴承的装配关系与零件细节，可直接用于设备选型阶段的装配干涉校验、传动系统的运动仿真参考。从实际应用场景来看，这类轴承广泛适配中小功率电机输出轴、机床进给轴、输送线辊筒支撑、小型减速机输入输出端、家用机电产品旋转部位等场景，主要承担径向载荷承载，同时可承受一定比例的双向轴向载荷，在转速适中、载荷平稳的工况下能长期稳定运行，是机械传动系统中不可或缺的支撑元件。

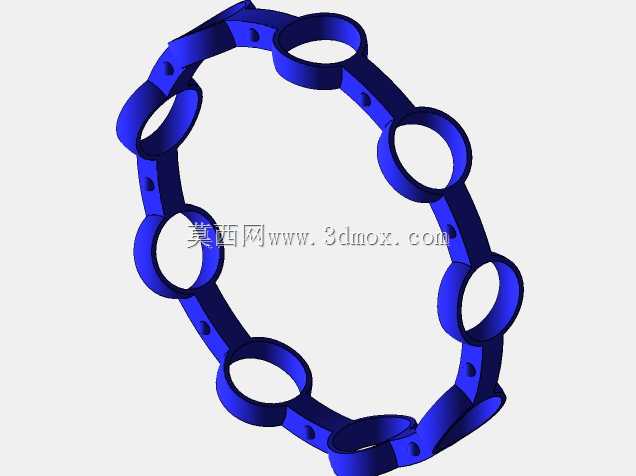

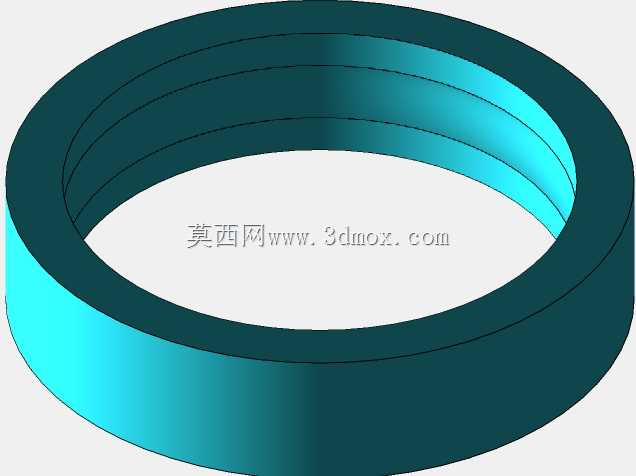

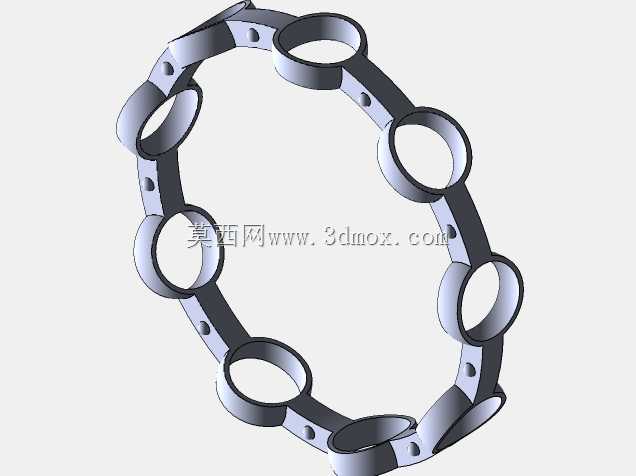

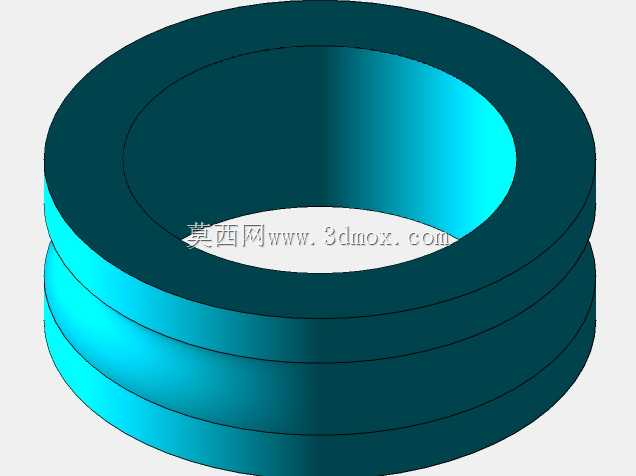

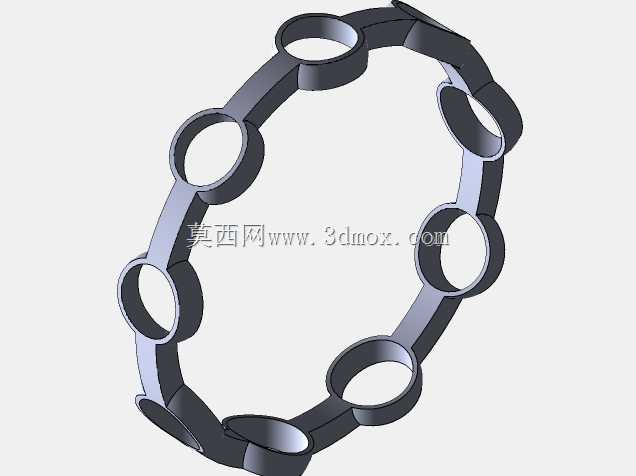

　　从结构功能特性来看，整套组件由内圈、外圈、滚动体、保持架四个核心部分组成，内圈通常与传动轴采用过盈配合随轴同步转动，内圈外侧的滚道为光滑圆弧曲面，曲率与滚动体半径匹配，保证滚动体沿滚道顺畅滚动；外圈一般与设备轴承座孔采用过渡或间隙配合，起到固定支撑、将载荷传递至设备基座的作用，内侧滚道与内圈滚道共同构成滚动体的循环运动轨道。滚动体采用均匀分布的钢制球体，是轴承承载载荷的核心元件，通过滚动摩擦替代传统滑动摩擦，大幅降低轴系转动过程中的摩擦阻力与磨损速率，滚动体的直径、数量直接决定轴承的额定动载荷与静载荷承载能力，数量越多、直径越大，承载能力越强，但极限转速会相应降低。保持架采用兜孔结构将每个滚动体均匀分隔，避免滚动体在运转过程中相互接触碰撞产生额外摩擦与磨损，同时引导滚动体在滚道内正确运动，在轴承无载荷区还能起到防止滚动体脱落的作用。

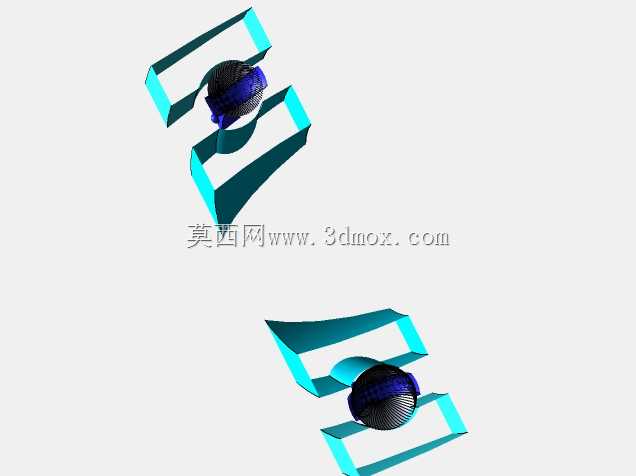

　　从设计思路层面，这套轴承的建模完全遵循实际加工装配的工艺逻辑，内圈与外圈的滚道曲率半径略大于滚动体半径，既保证滚动体与滚道的接触面积足够承载，又避免曲率完全一致导致的接触应力集中、运转卡滞问题；内圈与外圈的端面设计有倒角，一方面方便压装过程中顺利导入轴与轴承座孔，避免锐边划伤配合面，另一方面去除加工毛刺，防止热处理及装配过程中出现应力集中开裂。保持架的兜孔间隙设计合理，既给滚动体留出足够的转动与热膨胀空间，又不会间隙过大导致滚动体窜动产生噪音与振动。整套模型的装配关系完全符合实际轴承的装配工艺，内圈、滚动体、保持架组装为内组件后可整体装入外圈，不存在无法装配的干涉结构，建模过程中对各零件的配合公差带做了可视化预留，方便设计人员在进行整机装配时参考配合精度要求。

　　从外形尺寸与安装边界来看，这套轴承的径向截面尺寸符合常规深沟球轴承的尺寸系列比例，内圈内径为与轴配合的安装基准面，外圈外径为与轴承座配合的安装基准面，轴承宽度为轴向安装的尺寸边界，设计选型时需要保证轴肩高度低于内圈挡边高度，轴承座孔的台肩高度低于外圈挡边高度，给轴承拆卸留出足够的操作空间，避免台肩过高顶到保持架影响轴承运转。安装时内圈与轴的配合过盈量需要根据载荷大小、转速高低调整，过盈量过小会导致内圈与轴发生相对转动磨损轴颈，过盈量过大会导致内圈胀大变形，挤压滚动体导致运转卡滞、预紧力过大提前失效。在进行三维整机设计时，这套模型可直接导入装配体，与轴、轴承座、端盖、密封件等周边零件做干涉检查，验证轴承安装位置的轴向定位是否可靠，密封结构是否与轴承外圈或内圈发生干涉，润滑脂的填充空间是否足够，避免实际加工装配时出现尺寸不匹配的问题。对于刚接触机械结构设计的人员来说，这套模型也能直观展示滚动轴承的内部结构与装配关系，帮助理解滚动轴承的工作原理，掌握支撑类零件的选型与设计要点。
