乘用车多辐条轻量化铝合金轮毂结构设计

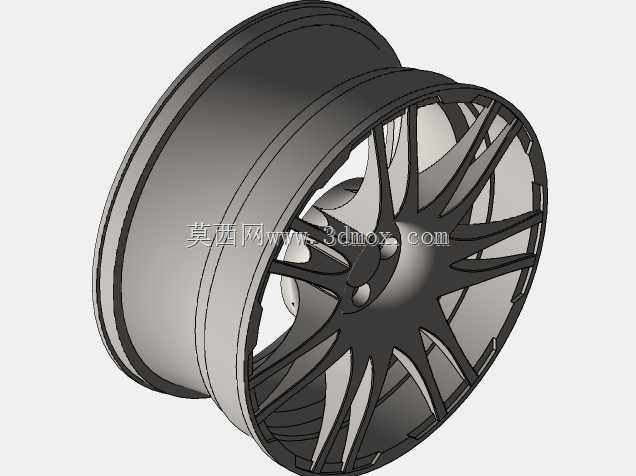

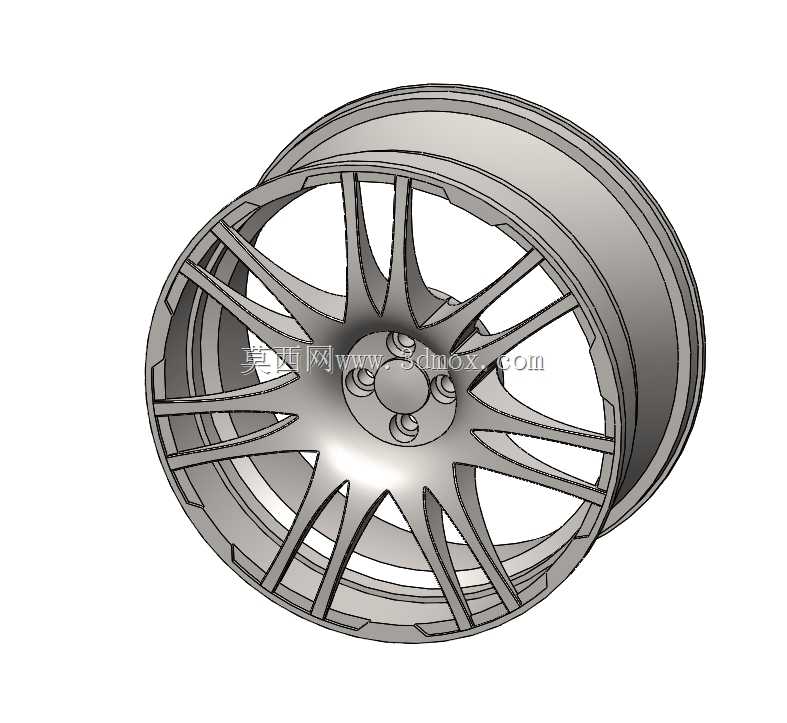

　　日常做整车底盘行走系统匹配时，轮毂是连接轮胎与车轴的核心承载部件，这个多辐条轮毂的结构设计，首先要兼顾乘用车日常铺装路面行驶的承载需求，同时还要满足制动系统的散热空间预留，以及整车外观的视觉协调性。先从安装边界说起，轮毂中心的定位孔是与车轴轴头配合的核心基准，孔位公差需要控制在IT7级以内，保证装配后同轴度符合要求，避免高速行驶出现径向跳动；周围均匀分布的五个螺栓孔，是按照乘用车常规5孔PCD节圆尺寸设计的，螺栓孔周边做了局部加厚处理，分散螺栓紧固时的压应力，避免长期交变载荷下孔位出现应力开裂。轮辐部分采用了十组双辐条的分叉式结构，这种设计不是单纯为了外观好看，每一组辐条的截面都是从中心安装盘向外逐渐变宽变厚的渐变结构，

　　靠近中心的位置截面厚度更大，用来传递车轴输出的扭矩，靠近轮辋的位置辐条宽度增加，分散路面传递来的冲击载荷，同时辐条之间的大间隙，能给制动盘和制动卡钳留出足够的通风空间，车辆连续制动时，行驶气流可以顺着辐条间隙快速带走制动系统产生的热量，避免制动热衰减影响行车安全。轮辋部分采用了常规的深槽轮辋结构，胎圈座的角度和尺寸严格匹配民用子午线轮胎的装配标准，轮缘位置做了圆弧过渡强化，车辆过坑洼路面轮胎发生大变形时，轮缘不会直接切割轮胎胎侧，降低爆胎风险；轮辋内侧的气门嘴孔位置做了局部加厚，避免安装气门嘴时出现应力集中，同时预留了平衡块的安装空间，方便后期轮胎装配后做动平衡校正。设计过程中需要重点校核几个工况：首先是垂直冲击工况，

　　模拟车辆以一定速度过减速带或者坑洼时，轮毂承受的垂直冲击载荷，辐条与轮辋的连接位置是应力集中的高发区，这个模型里在辐条和轮辋的衔接处做了大圆角过渡，避免直角带来的应力集中；其次是扭转工况，车辆急加速或者急制动时，扭矩通过安装盘传递到辐条再到轮辋带动轮胎转动，辐条的截面抗弯模量需要满足最大扭矩输出下的强度要求，不会出现辐条断裂的情况；还有就是弯曲疲劳工况，模拟车辆长期转弯行驶时，轮毂承受的侧向交变载荷，保证轮毂的使用寿命达到整车设计的里程要求。另外这个轮毂的轻量化设计也做了针对性优化，在保证结构强度的前提下，辐条背面做了局部减材的凹槽设计，轮辋的壁厚按照不同位置的受力情况做了不等厚处理，受力大的胎圈座位置壁厚更大，

　　受力小的轮辋中段壁厚适当减薄，整体降低簧下质量，提升车辆的操控响应性，同时减少不必要的材料浪费。实际装车匹配时，还要注意轮毂的偏距参数，也就是安装面到轮毂中心线的距离，这个参数直接影响车轮的轮距以及和悬架、翼子板的间隙，设计时已经预留了常规乘用车的偏距范围，不会出现轮胎蹭翼子板或者蹭悬架部件的问题；中心孔的尺寸也适配多数家用乘用车的轴头尺寸，如果遇到不同轴头尺寸的车型，也可以通过配合中心孔套环来实现适配。轮辐表面的造型做了流线型的过渡处理，除了视觉上更具运动感之外，行驶时还能一定程度上引导气流顺着辐条流向制动系统，提升散热效率，同时减少轮辐位置的乱流，降低高速行驶的风阻。整个模型的结构细节都还原了量产铝合金轮毂的工艺特性，比如安装盘位置的螺栓孔沉台、轮辋边缘的工艺倒角、辐条表面的拔模角度，都符合低压铸造铝合金轮毂的生产工艺要求，不需要做过多的结构修改就可以直接用于工艺开模的参考，也可以用于整车装配的干涉检查、底盘系统的运动仿真，或者作为汽车维修教学的演示模型使用。
