半整体式飞机机身结构比例几何模型

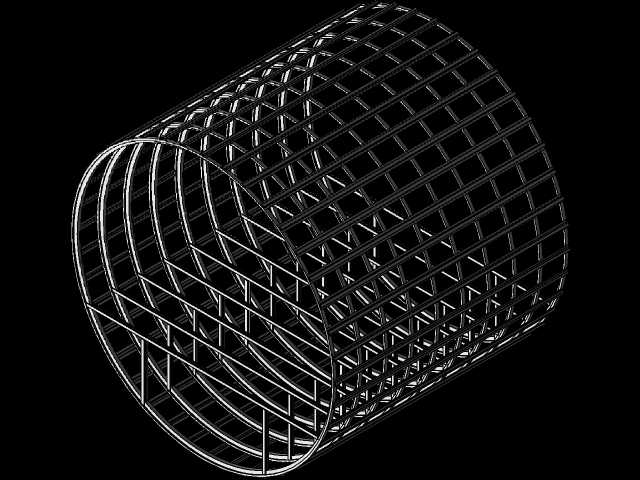

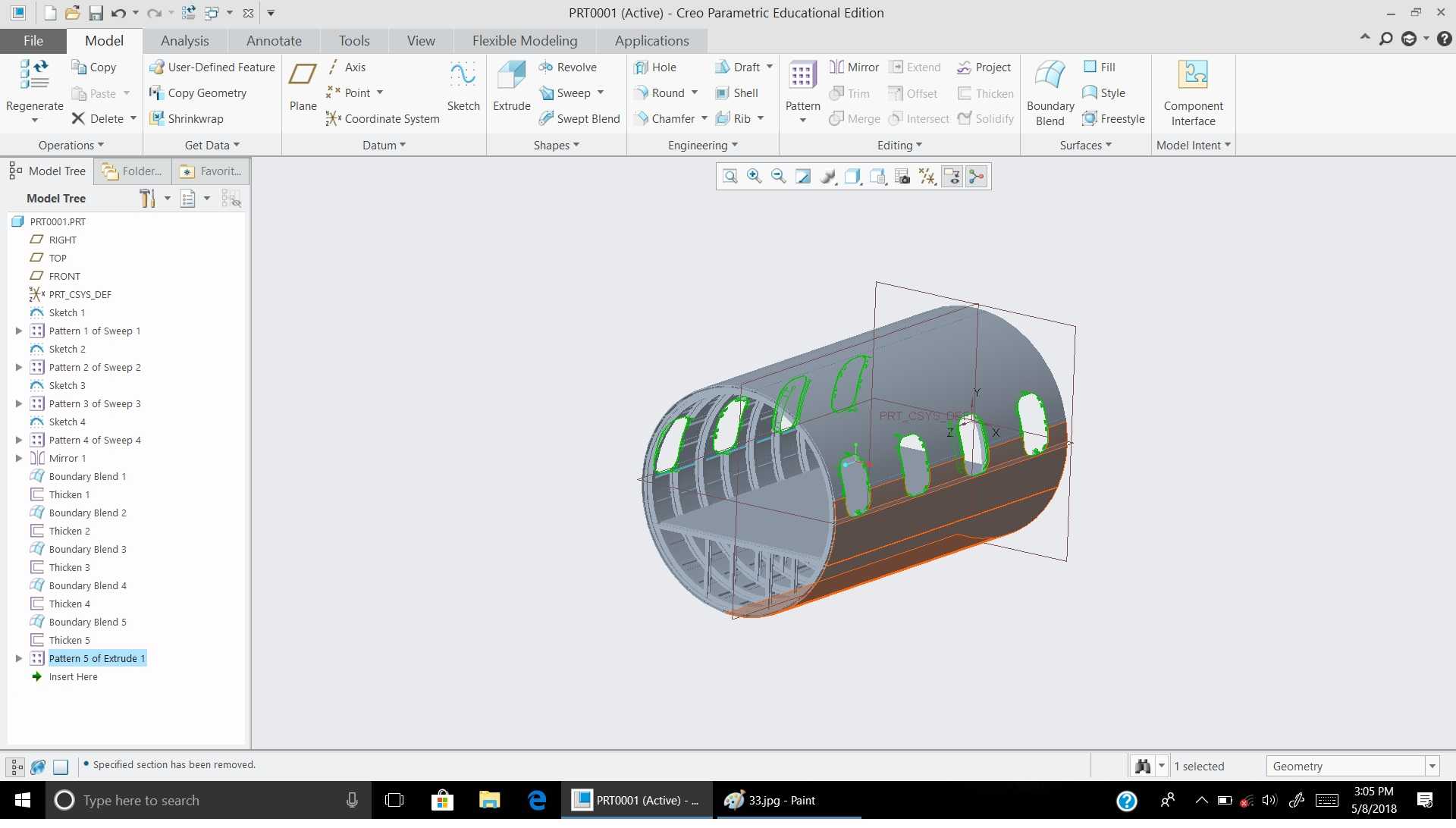

在民用及通用航空器的结构研发环节，半整体式机身的比例几何模型是前期方案论证阶段的核心参考载体，这类结构介于传统桁架式与整体壁板式机身之间，兼顾了轻量化需求与局部承载能力，多用于中小型通勤飞机、通航作业飞机的中段机身设计。从实际应用场景来看，该类几何模型可直接用于机身段的受力路径推演，帮助设计人员快速判断框、梁、蒙皮的载荷传递是否顺畅，避免后续详细设计阶段出现局部应力集中的问题。模型构建时优先还原了机身筒段的真实受力逻辑，沿航向布置的纵向长桁与环形隔框采用共节点连接，蒙皮与长桁的贴合面预留了实际铆接的安装边界，隔框上开设的多个舱口开口位置，均做了边缘加强筋的结构还原，对应实际机型上的舷窗、设备检修口、管线穿越口的位置，开口周边的加强结构完全匹配真实机身的补强逻辑，不会出现几何模型与实际工艺脱节的问题。从外形尺寸来看，该比例模型严格按照真实通航飞机机身中段的截面尺寸等比例缩放，筒段的圆度公差、隔框的间距比例、长桁的排布密度均符合实际设计规范，安装边界上预留了与前机身、后机身对接的连接端面，端面上的连接孔位排布符合通用航空器机身对接的标准间距，可直接用于对接段的干涉检查。设计过程中没有刻意追求外观的光滑度，而是优先还原内部结构的相对位置，机身内部的龙骨梁、地板支撑结构、设备安装支架的位置都做了几何还原，能够直观展示机身内部的可用空间布局，方便机载设备布置人员提前评估设备安装的操作空间，避免后续布置设备时出现与结构件干涉的情况。对于结构分析从业者来说，这类几何模型可以直接导入前处理软件进行网格划分，由于模型中各结构件的连接关系已经做了贴合处理，不需要花费大量时间进行几何修复，能够大幅缩短前期建模的周期，尤其是在进行机身开口补强方案对比、不同长桁排布形式的刚度对比时，该比例模型可以快速调整参数，输出不同方案的几何参考。不同于纯外观展示的机身模型，该几何模型的所有结构厚度都按照比例对应真实构件的厚度，不会出现蒙皮过厚、隔框尺寸失真的问题，能够准确反映半整体式机身的结构特点，即蒙皮参与部分纵向承载，长桁与隔框组成的骨架承担主要的弯曲与扭转载荷，在减轻结构重量的同时，保证机身筒段的抗失稳能力，适配中小型飞机低速飞行时的载荷工况。
