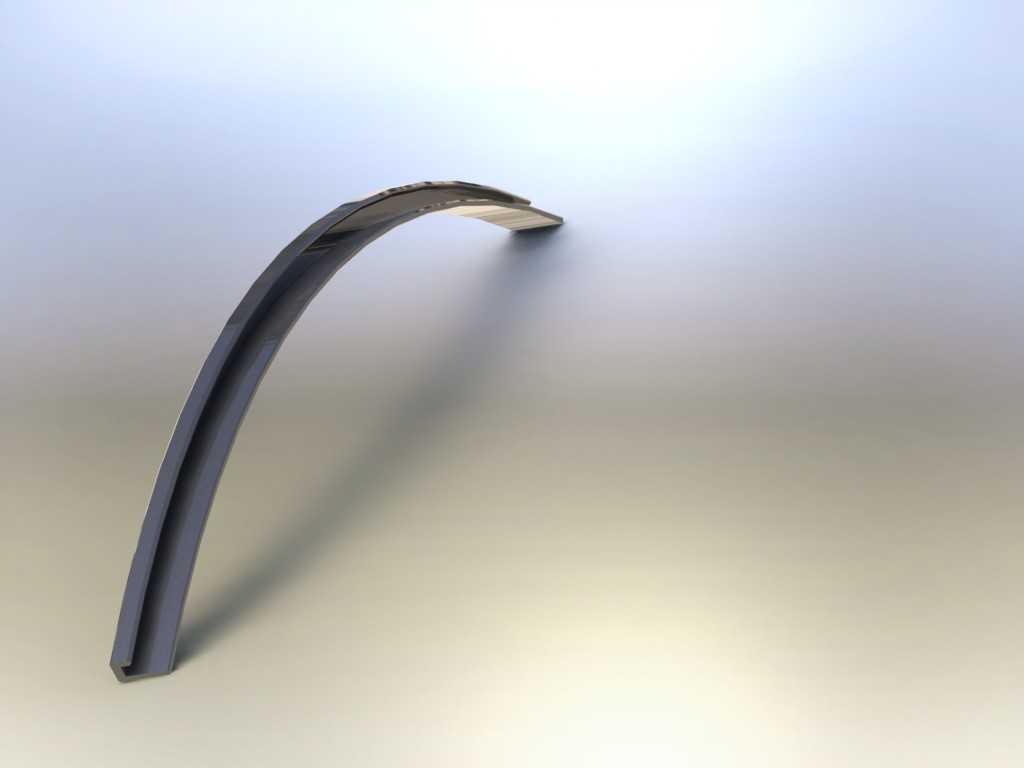

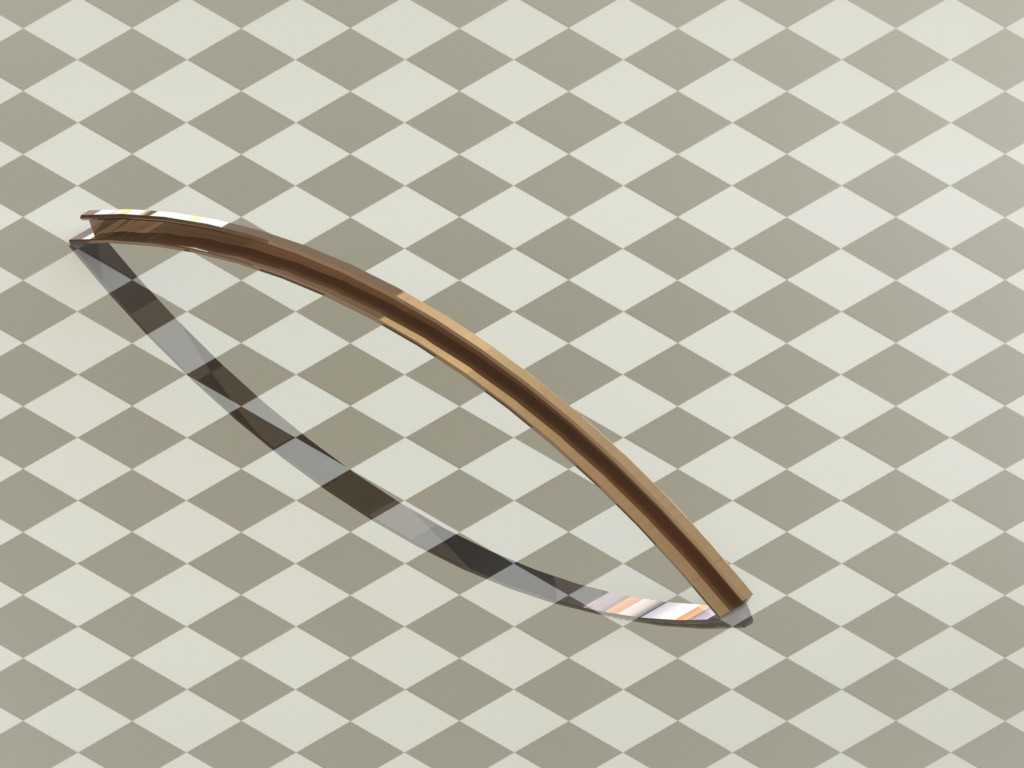

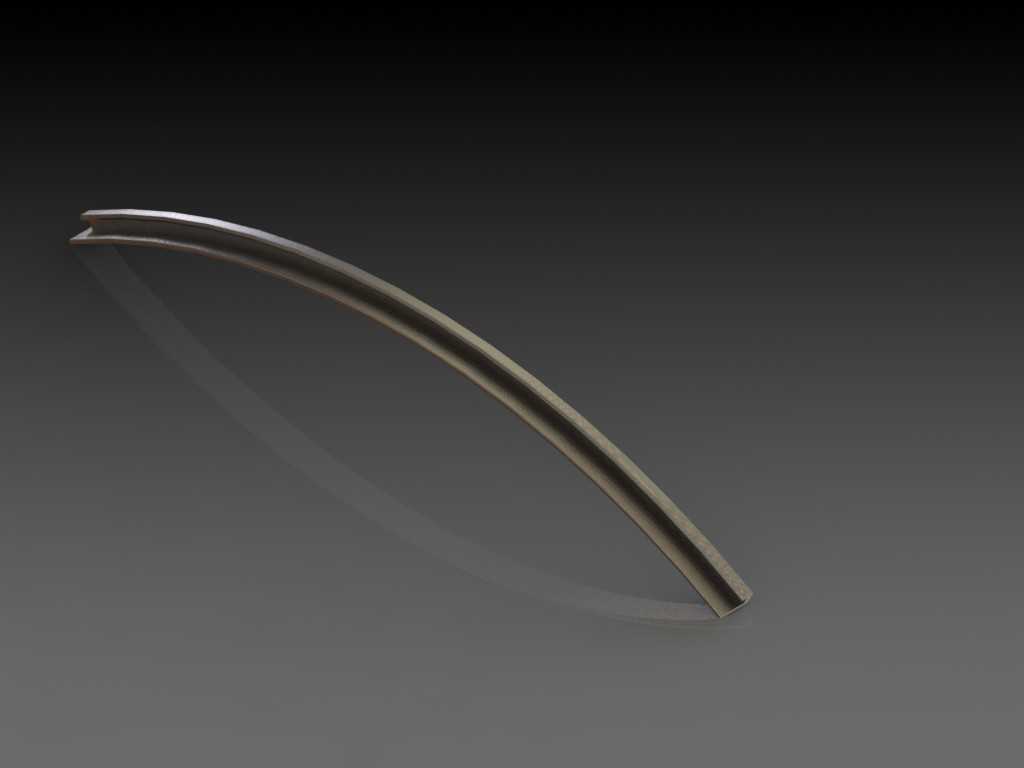

弧形长条金属机械构件三维设计

这类弧形长条构件在实际工程场景中，常作为设备的导向支撑、弹性接触或者外观防护的结构件使用，比如在小型输送设备的侧边导向、轻工设备的开合压条、手持设备的握持骨架等场景都能见到类似结构的应用。从结构设计逻辑来看，该构件采用连续平滑的弧形曲面构型，整体截面保持均匀的厚度设计，既保证了沿长度方向的结构刚度，又能通过弧形轮廓适配对应安装位置的曲面贴合需求，避免与周边运动部件产生运动干涉。设计过程中首先需要确认构件两端的安装定位点，两点之间的弧形轨迹需要根据实际安装空间的避让要求做曲率拟合，不能直接采用标准圆弧，要兼顾安装后与相邻部件的间隙预留，通常这类构件的安装边界需要预留至少2mm的装配调整余量，避免加工公差累积导致装配卡滞。从功能特性上看，该构件的长条弧形形态可以在有限的安装空间内提供更长的接触支撑长度，相比直条状构件，弧形结构能更好地分散接触应力，在作为压合部件使用时，能让接触压力沿弧形面均匀分布，减少局部应力集中导致的构件变形。在建模过程中需要重点控制曲面的光顺度，避免出现曲率突变的折角，否则不仅会影响后续的表面处理效果，在作为滑动导向部件使用时还会出现卡顿、磨损加剧的问题。构件的截面形态采用窄边矩形设计，在保证自身抗弯强度的前提下尽可能减少占用空间，适配紧凑的设备内部安装环境，安装端的结构需要根据实际固定方式做适配，比如采用螺钉固定时需要在两端预留沉头孔位，采用卡扣固定时则要在对应位置设计卡扣卡槽的配合结构。实际选型应用时，需要根据使用场景的载荷要求确认构件的材质厚度，如果是作为承重支撑使用，需要适当增加截面厚度并在弧形内侧增设加强筋结构，如果是作为外观装饰或者轻载导向使用，则可以在保证结构强度的前提下做轻量化处理，减少材料用量降低整体重量。这类弧形构件的加工通常采用冷弯成型或者型材弯曲工艺，建模时需要提前考虑加工工艺的最小弯曲半径限制，避免设计的曲率过小导致加工时出现开裂、回弹超差的问题，同时要在图纸中标注清楚弧形轮廓的形位公差，保证加工后的构件能顺利装配到对应工位，不会出现两端安装孔位错位的问题。
