1/4英寸接口带压力表空气调压阀结构模型

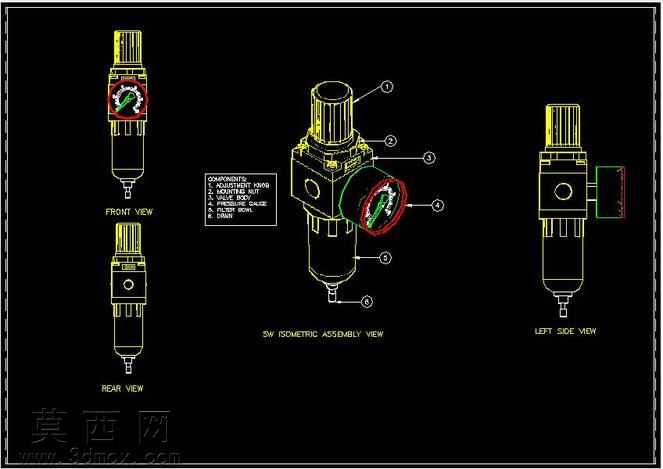

本模型为1/4英寸规格空气调压阀的三维设计成果，建模阶段以气动调压元件的实际功能结构为核心依据，先通过基准面定位确定阀体的整体装配基准，拆分出主阀体、调压上盖、底部排水接头、侧装压力表组件四大核心模块逐一建模。主阀体采用方块式主体加外接接口的结构设计，建模时先绘制主体的拉伸轮廓，通过凸台拉伸生成阀体的基础实体，再对各外接气路接口做内孔切除与螺纹收尾结构处理，阀体表面的安装螺栓孔采用圆周阵列与线性阵列结合的方式生成，保证孔位的装配精度符合气动元件的通用安装标准。调压上盖为圆柱式结构，建模时通过旋转凸台生成盖体基础外形，表面做防滑纹理的凹凸结构处理，还原实物手动调压的操作触感设计，盖体与主阀体的配合面做止口结构设计，保证装配后的密封贴合度。底部排水接头采用小直径圆柱加端部扁位的结构，通过拉伸与切除特征完成建模，还原调压阀日常排水的操作结构。侧装的压力表组件单独拆分建模，表壳采用亮绿色塑料材质的外观设定，通过旋转凸台生成表壳的弧形轮廓，表面做光滑曲面处理，表盘区域通过贴图与浮雕特征结合的方式还原刻度标识，表圈做红色边缘的细节处理，还原实物压力表的辨识度设计。材质渲染阶段，主阀体与调压上盖、排水接头统一采用亮黄色金属漆材质，调整材质的反光度与粗糙度参数，模拟气动元件常用的压铸铝合金喷塑表面质感，压力表表壳采用高饱和度的绿色哑光塑料材质，表盘玻璃区域添加半透明玻璃材质并设置轻微的反射效果，还原压力表的真实视觉效果。整体装配阶段严格按照实际产品的装配关系添加配合约束，保证各部件的相对位置准确，可直观呈现空气调压阀的整体结构组成，清晰展示气源压力调节部件的结构布局，可用于气动系统原理演示、元件选型参考以及相关气动设备的装配配套设计参考，模型的各部件结构拆分清晰，可直接用于后续的工程图导出或结构优化设计。
