NX模具分步设计完整教学参考模型

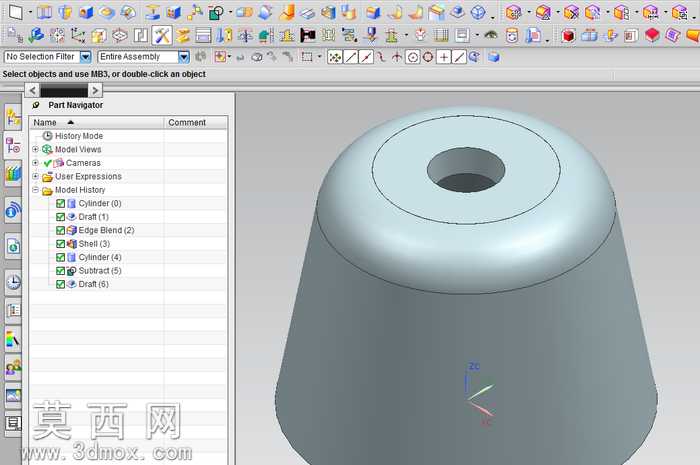

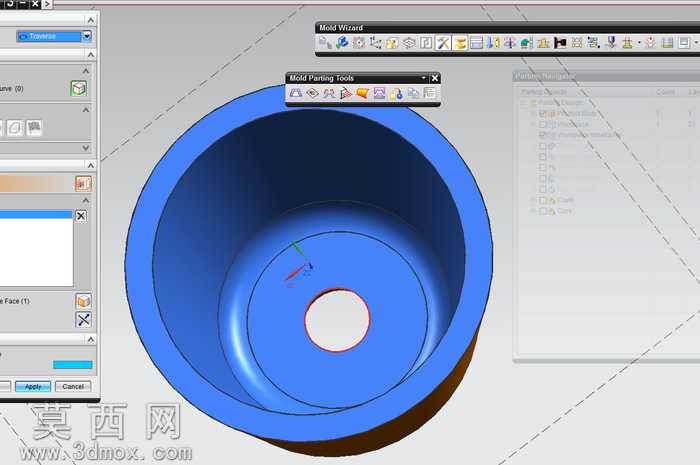

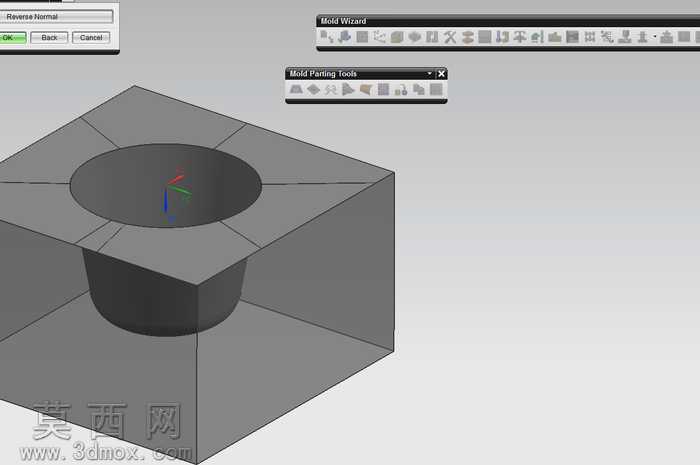

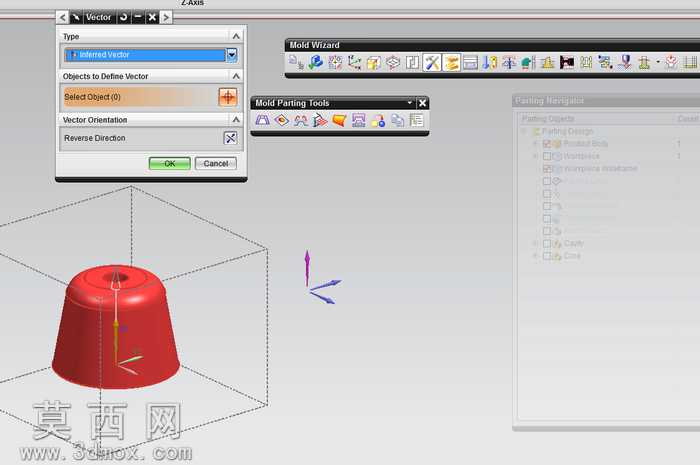

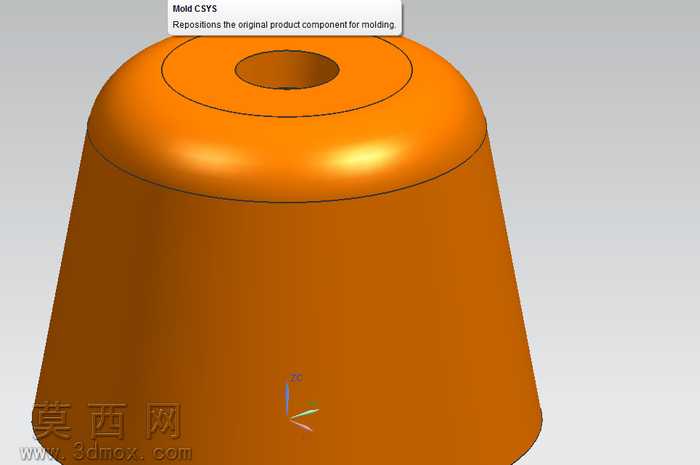

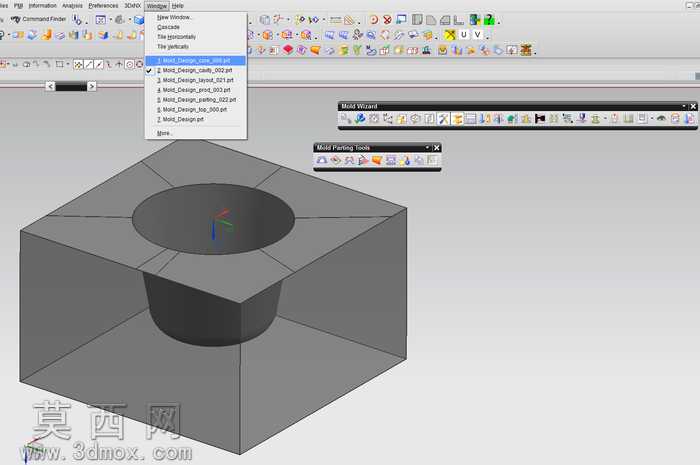

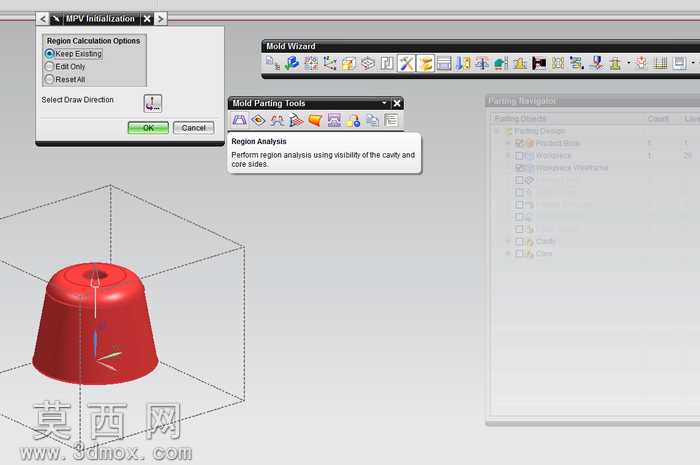

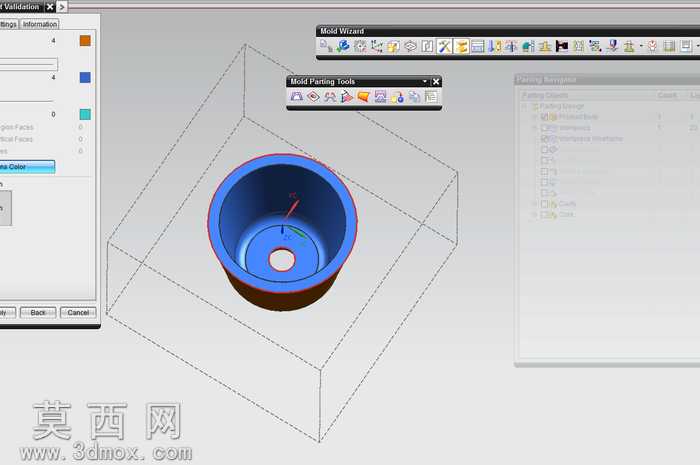

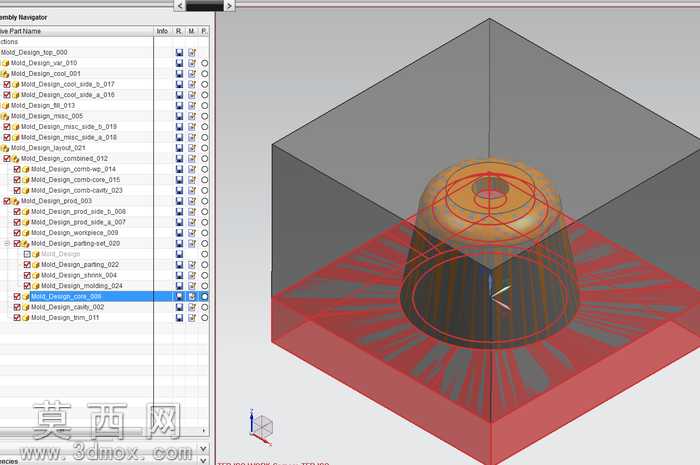

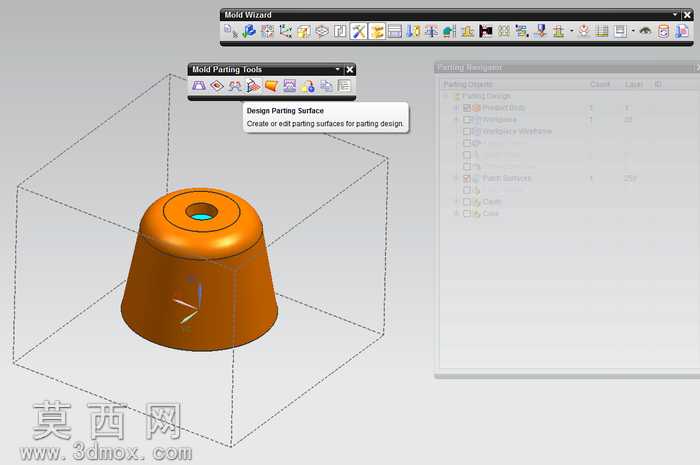

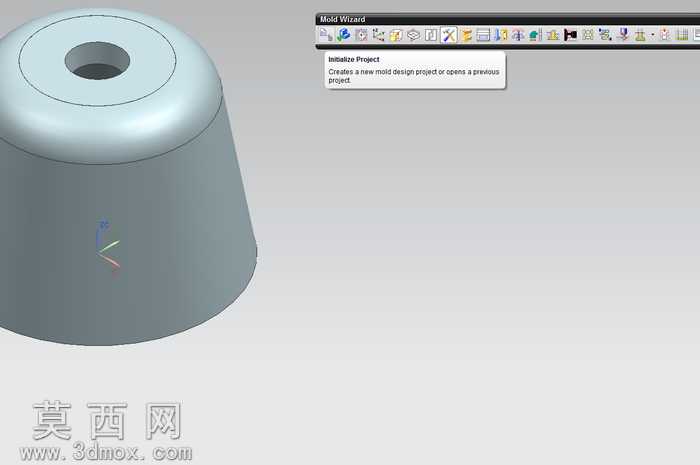

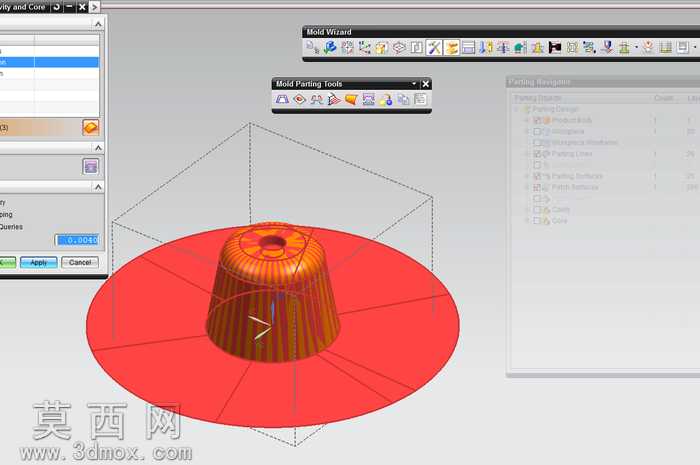

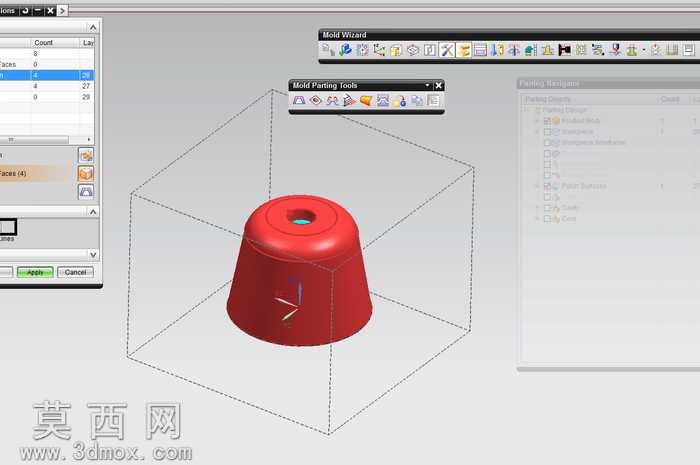

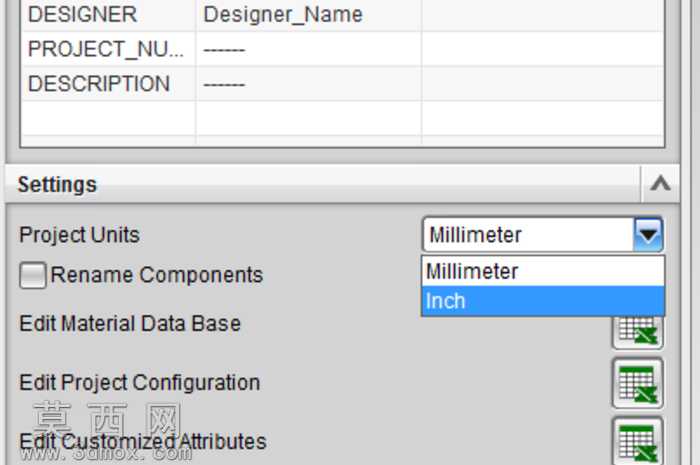

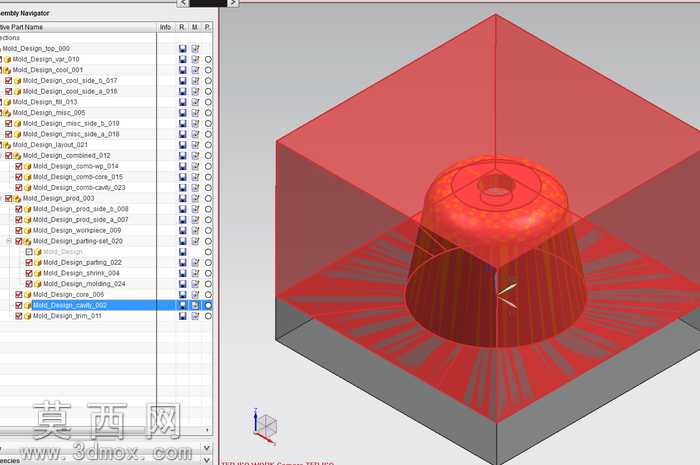

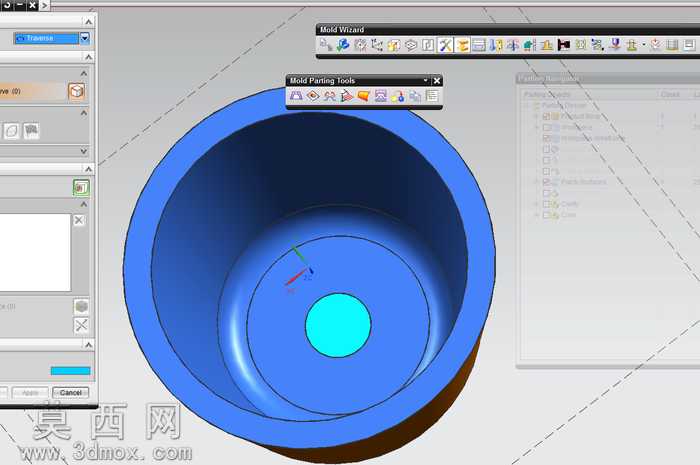

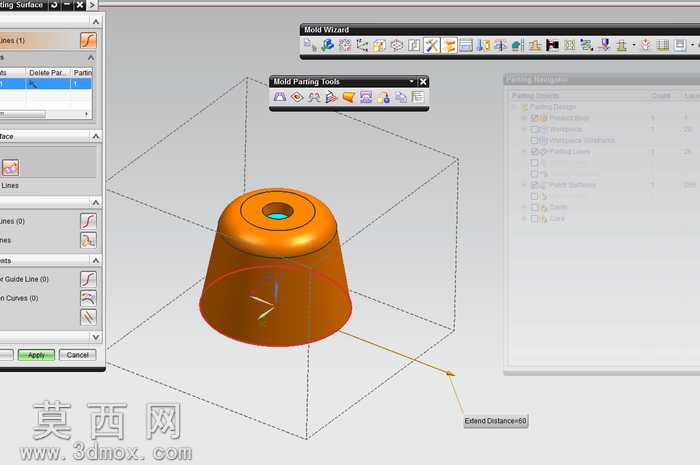

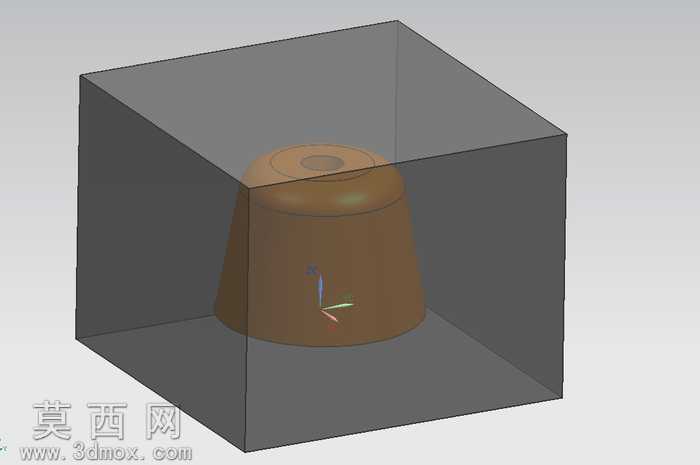

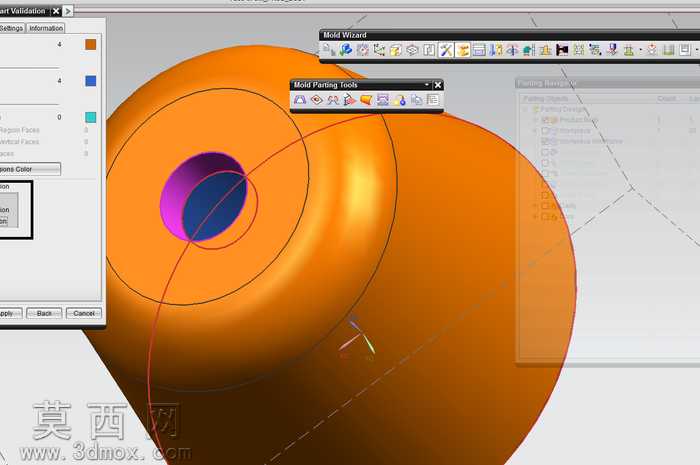

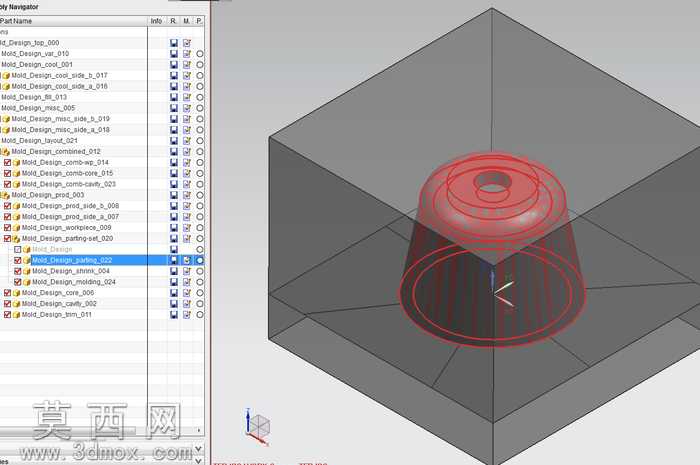

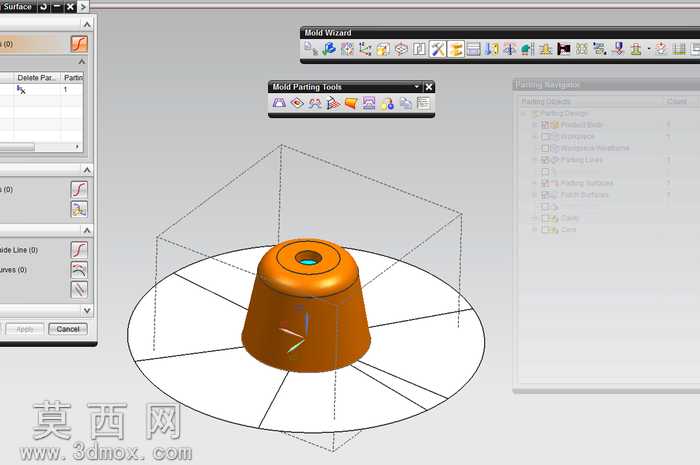

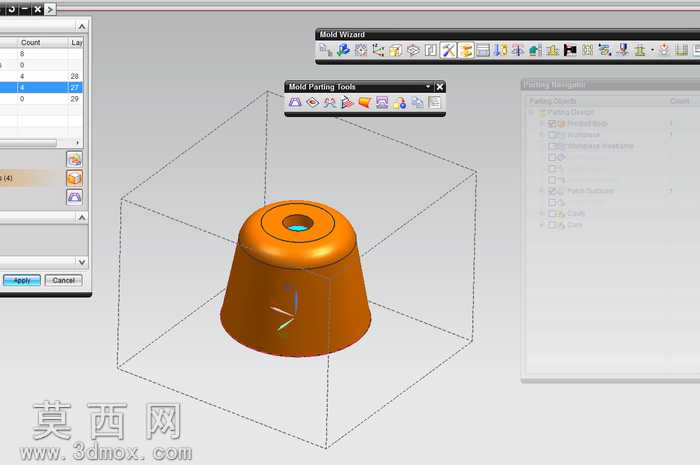

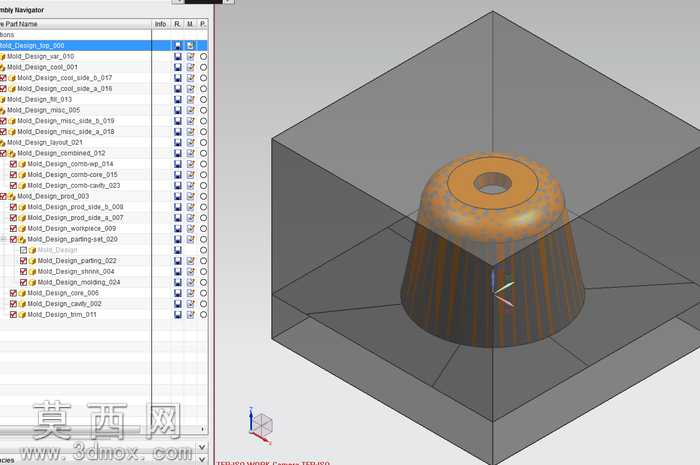

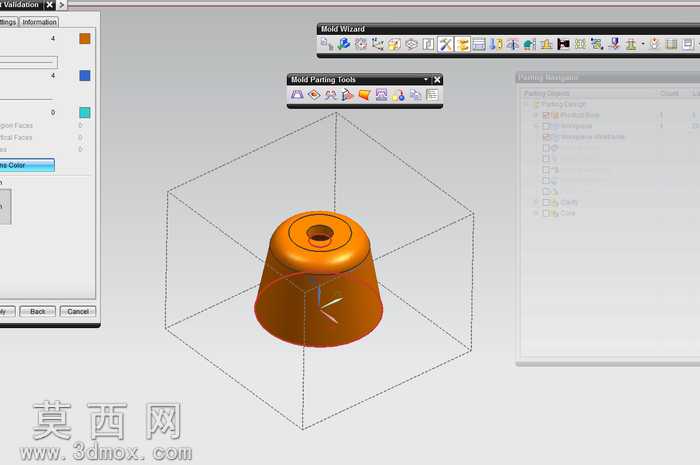

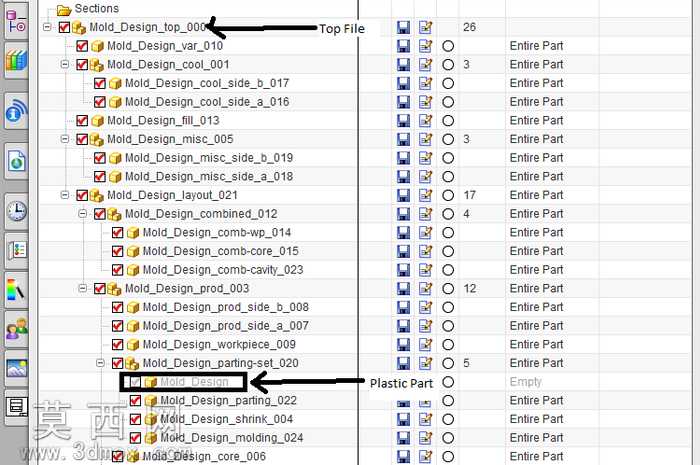

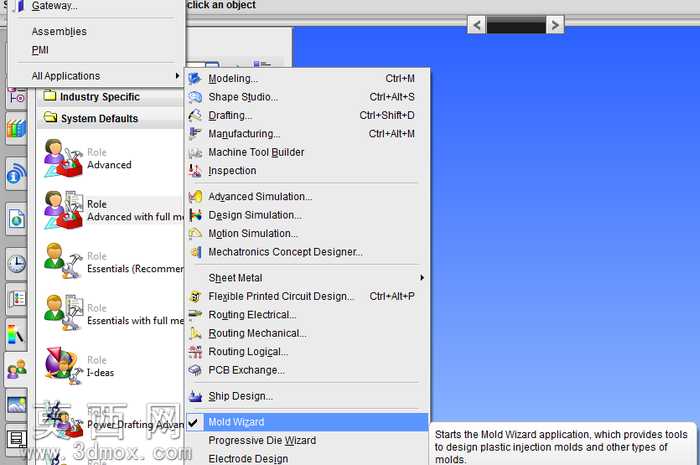

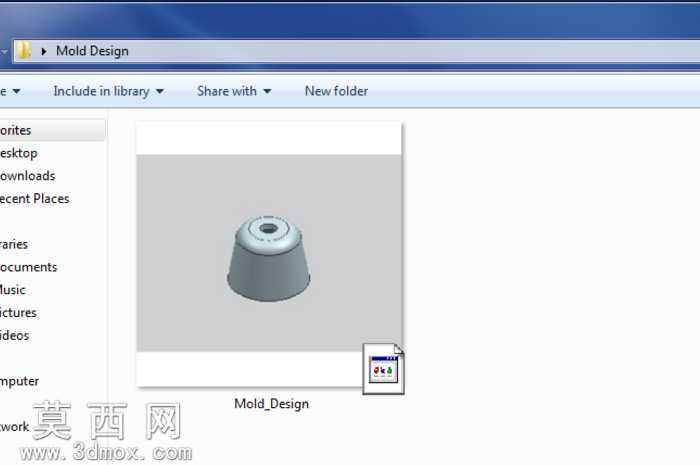

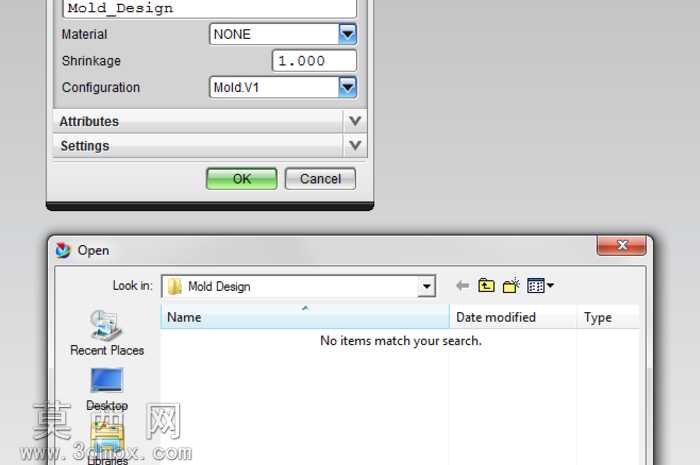

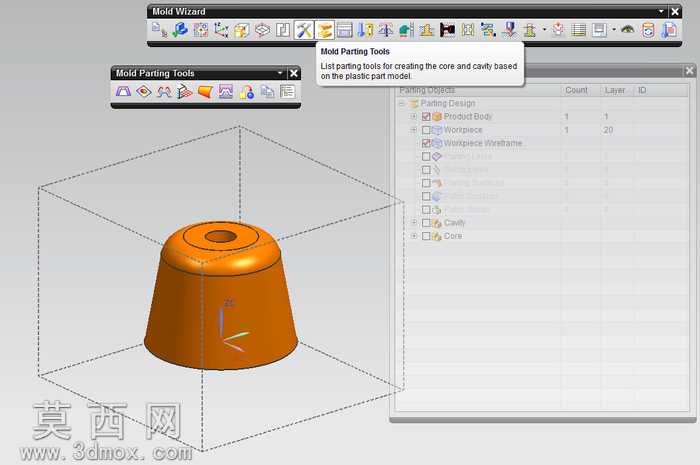

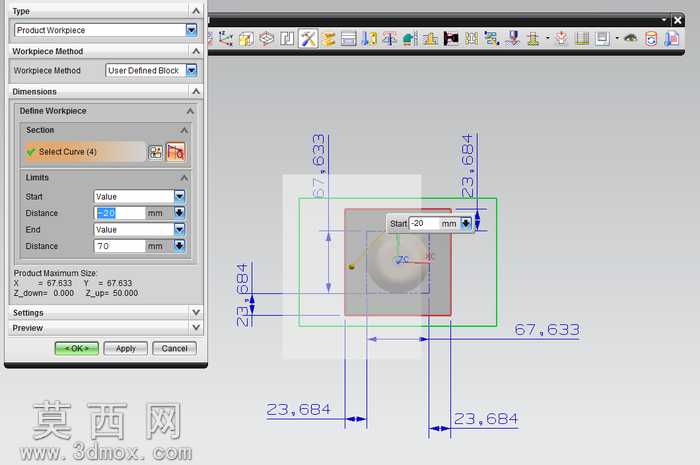

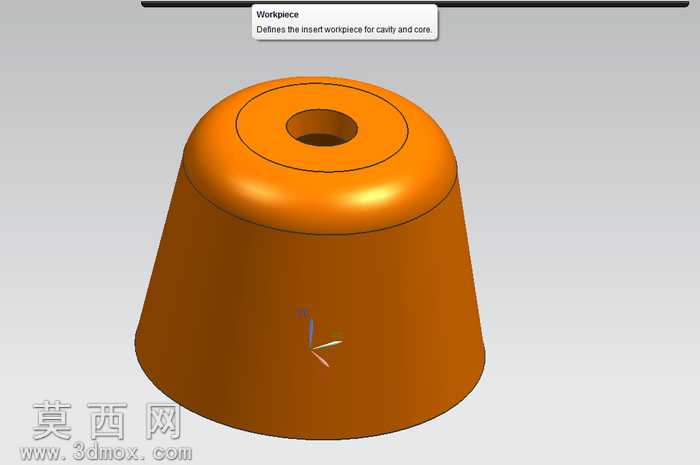

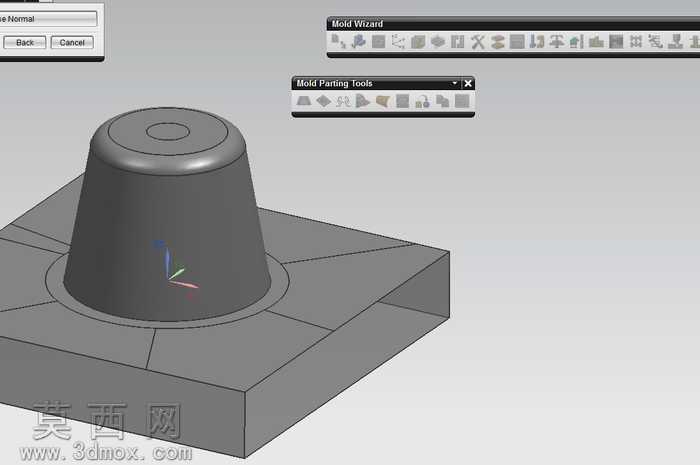

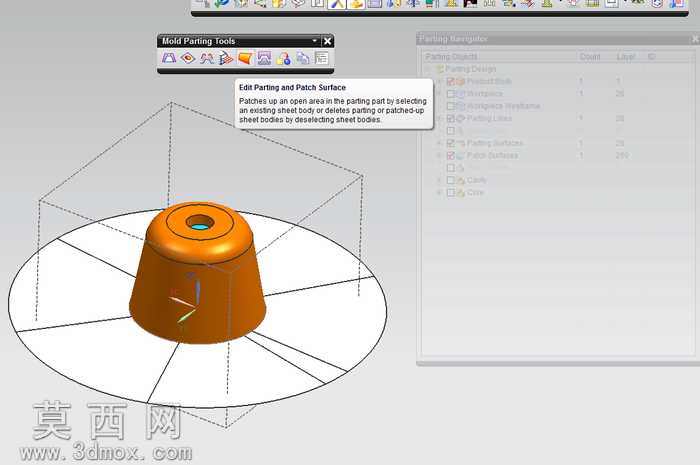

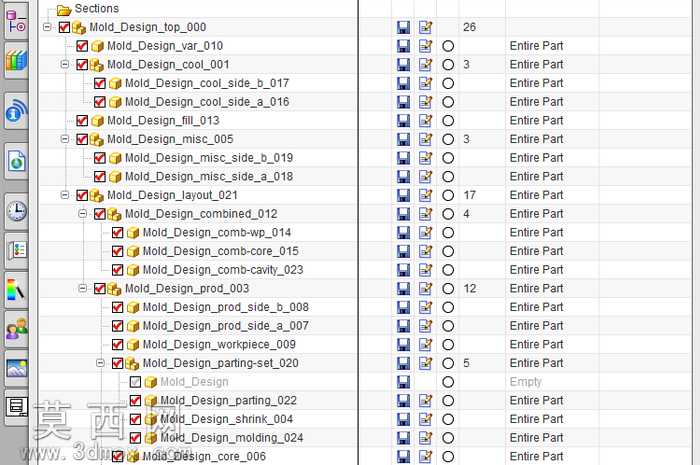

本套模具设计内容依托NX平台完成全流程建模搭建，遵循注塑模具从前期准备到最终装配的标准化设计逻辑，覆盖模具设计全环节的操作要点与结构规范。建模初期首先完成塑件产品的导入与初始化处理，通过坐标系调整将产品定位至模具开模的合理方位，设置统一的收缩率参数匹配塑料原料的成型收缩特性，完成工件尺寸的自定义创建，为后续分模操作搭建基础框架。分模环节按照流程依次完成型腔布局规划，通过区域分析功能精准识别产品的型腔侧与型芯侧曲面，对跨区域的模糊曲面进行手动修补调整，依次完成分型线的提取、分型面的延伸与缝合操作，通过分割实体功能生成独立的型腔与型芯零件，过程中针对插穿、碰穿位置做了特殊的结构强化处理，避免后续成型过程中出现飞边、错位等质量问题。完成型腔型芯创建后，依次加载标准模架组件，根据模架规格匹配对应的定位圈、浇口套、顶杆、回程杆、冷却水路等标准件，对顶杆位置做针对性的避让调整，确保顶出过程受力均匀无卡滞，冷却水路遵循随形排布原则，保证模具成型过程中温度分布均匀，减少塑件变形概率。整套模型附带分步操作的界面参考，每一步操作都对应清晰的结构节点，从基础的环境变量设置到最终的装配结构验证，完整还原注塑模具设计的全流程逻辑，模型中各零件的装配约束关系完整，可直接用于模具设计的流程学习与结构参考，帮助学习者快速掌握NX环境下注塑模具设计的核心操作要点，理解模具各组成部分的功能配合关系，规避设计过程中常见的结构错误，提升模具设计的实操能力与结构合理性把控水平。
