环形腔结构燃烧室机械构件设计

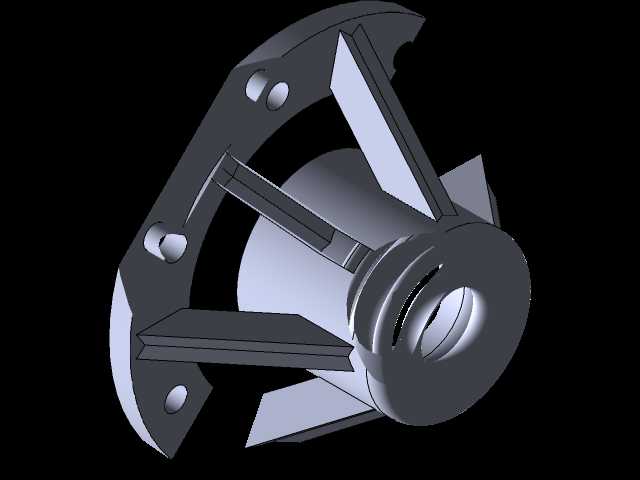

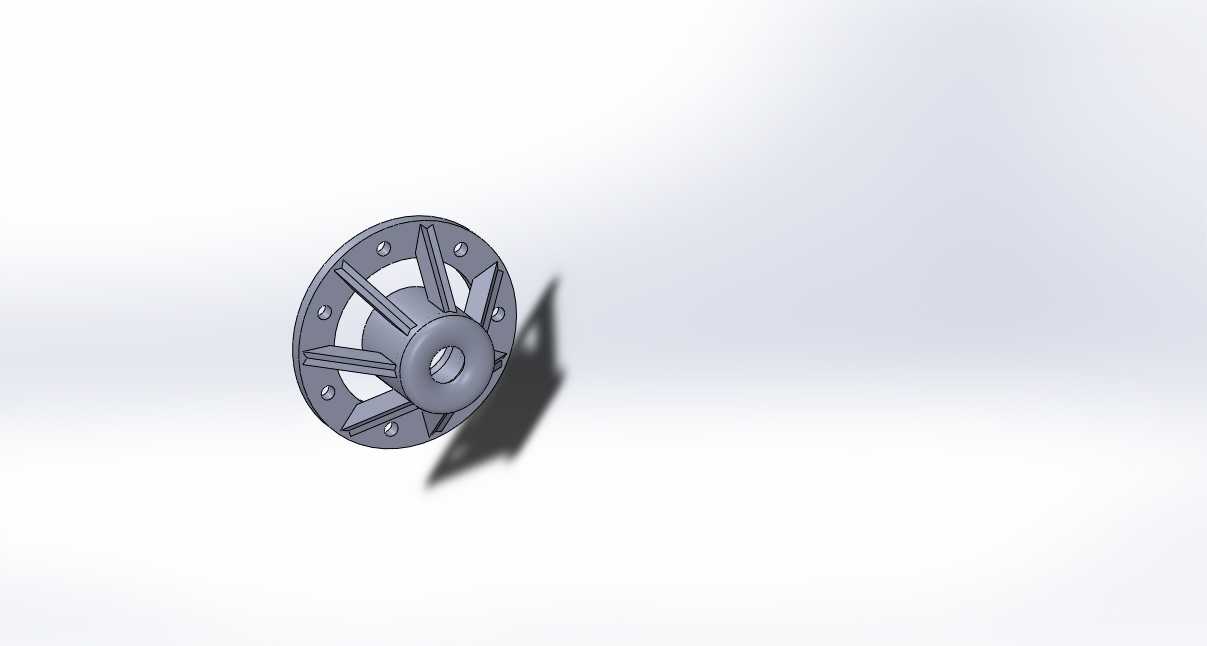

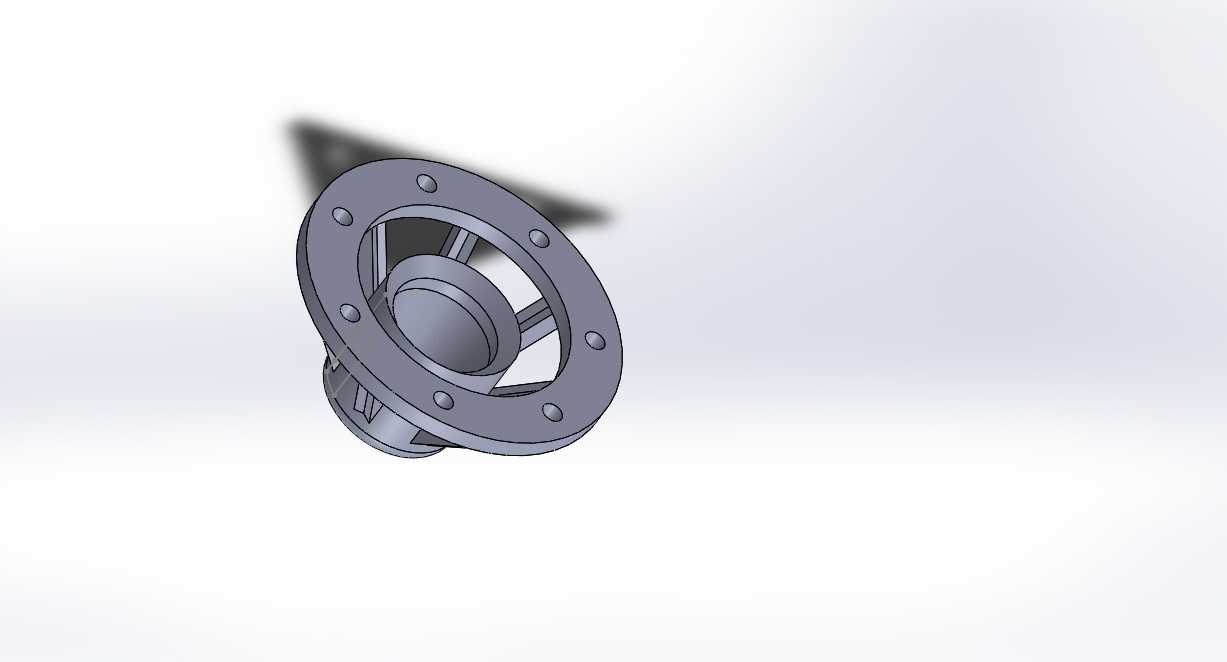

在中小型燃气发生装置、小型航模动力单元以及工业热风发生设备的配套结构中，这类带环形腔的燃烧室构件是核心的热力承载部件，其结构设计直接决定了燃料与空气的混合效率、燃烧稳定性以及整机的热输出效率。从结构细节来看，该构件采用法兰盘式安装基准面，法兰端面上均匀分布6个螺栓过孔，可直接与上游进气段、下游喷口段通过紧固件实现刚性连接，安装时无需额外设计转接工装，法兰端面的平面度公差控制在0.05mm以内，可保证高温工况下连接面的密封性能，避免高温燃气泄漏造成的热损失与安全隐患。构件中部的环形腔是核心功能区域，设计时特意将腔道截面做了渐扩式处理，空气从中心通孔进入后，会顺着径向分布的6道加强筋之间的导流槽分流进入环形腔，与燃料喷嘴喷出的雾化介质充分预混，这种粗略带导流结构的环形腔设计，相比直筒式燃烧室，能让空气与燃料的混合路径延长40%左右，在不增加整体轴向尺寸的前提下提升混合均匀度，避免局部富氧或者富油燃烧带来的积碳、局部过热问题。径向分布的加强筋并非单纯的结构加强件，其筋条的倾斜角度经过流场仿真优化，可在空气流经时产生微弱的旋流效果，让混合气流在环形腔内形成稳定的回流区，将燃烧核心区稳定在腔道中部，避免火焰直接冲刷腔体内壁，延长构件的高温使用寿命。中心通孔为阶梯式结构，可适配不同规格的燃料喷嘴安装，通孔内壁预留了0.2mm的密封槽安装位，可嵌入高温密封胶圈实现喷嘴与腔体的密封。整体构件采用一体化铸造成型后做精加工处理，所有棱角位置均做了R1-R2的圆角过渡，避免高温工况下的应力集中，构件的轴向总长度控制在120mm以内，最大外圆直径为180mm，整体安装边界紧凑，可适配多种紧凑型动力设备的安装空间要求，在做三维建模时，特意将加强筋与腔体壁的连接位置做了增厚处理，壁厚从腔壁的3mm逐步过渡到筋条根部的5mm，可承受燃烧过程中产生的高频振动与热交变应力，避免长期使用后出现筋条断裂的问题。在实际选型适配时，该结构可直接匹配10-15kW功率区间的燃气动力单元，无需对安装接口做二次修改，其流道结构经过实测可将燃烧效率提升8%左右，同时降低燃烧过程中的压力波动，让整机运行的稳定性得到明显改善。
