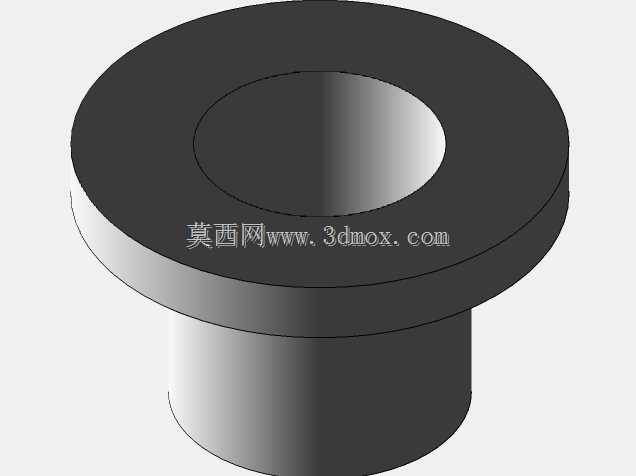

鼠标托盘配套导轨适配连接衬套

这款适配结构件主要服务于可调节式鼠标托盘的安装场景，常见于人体工学工位、工业控制台、升降办公桌的键鼠拓展模块中，核心作用是填补导轨与托盘安装孔之间的尺寸公差，同时承担滑动过程中的径向受力缓冲，避免金属导轨与塑料托盘直接接触产生的磨损、旷量问题。从结构设计来看，整体采用带肩法兰式衬套构型，上部法兰盘直径大于下部柱体外径，安装时法兰端面贴合托盘安装面的外侧，柱体部分贯穿托盘的预制安装孔后插入导轨的连接定位孔内，法兰结构既可以起到轴向限位作用，避免衬套受推挤滑入安装孔内部，也能增大与托盘表面的接触面积，分散锁紧时的压应力，防止塑料材质的托盘被紧固件压裂。设计阶段充分考虑了安装边界的适配性，下部柱体的外径与常规键盘托架导轨的安装孔内径采用间隙配合，装配时无需额外修磨即可顺利插入，柱体长度匹配常规鼠标托盘的板材厚度，安装后柱体端面不会超出导轨连接面，不会干涉导轨滑块的正常滑动行程；中心的通孔用于穿过连接螺丝，通孔直径适配常用的M4、M5规格紧固件，允许螺丝在孔内有微小的调整余量，抵消托盘安装孔与导轨孔之间的位置度误差，降低现场安装的对位难度。实际使用过程中，该适配件可以有效吸收鼠标托盘抽拉时产生的微小径向晃动，长期使用不会因为反复滑动导致连接孔扩孔松动，同时法兰的台阶结构可以在托盘承重时起到辅助支撑作用，避免托盘单侧受力后出现倾斜、下坠的情况。针对不同安装需求，该结构既可以适配与安装面齐平的常规安装状态，也能满足导轨倾斜45度布置的特殊工位安装需求，倾斜安装时法兰面的压紧力可以抵消部分侧向分力，保证连接结构的稳定性，不会因为长期受侧向力出现紧固件松脱的问题。建模过程中对法兰与柱体的衔接处做了微小的圆角过渡，既可以消除注塑或机加工时的应力集中问题，也能避免安装时锐边划伤操作人员或托盘表面的防护层，整体结构没有复杂的异形曲面，加工工艺性好，无论是采用尼龙注塑还是铝合金车削都能快速批量生产，适配不同成本档位的产品需求。
