多自由度机械臂铰接万向节结构

　　该万向节结构主要应用于多关节机械臂的相邻臂段铰接位置，是实现机械臂末端多姿态调整的核心传动连接件，在工业搬运机械手、小型装配机器人、检测设备摆臂机构中均有广泛适配场景，可在相邻臂段存在轴线夹角的工况下稳定传递扭矩，补偿臂段运动过程中产生的角度偏移，避免刚性连接带来的应力集中问题。从实际使用场景来看，这类万向节通常布置在机械臂大臂与小臂的衔接处、小臂与末端执行器的连接端，当机械臂需要完成空间内多角度弯折、避让作业路径障碍物、调整末端工具作业角度时，该结构可提供两个正交方向的旋转自由度，配合驱动轴的动力输入，让相邻臂段之间的夹角可在设计允许范围内灵活调整，不会因为轴线不对中出现传动卡滞。结构设计上，

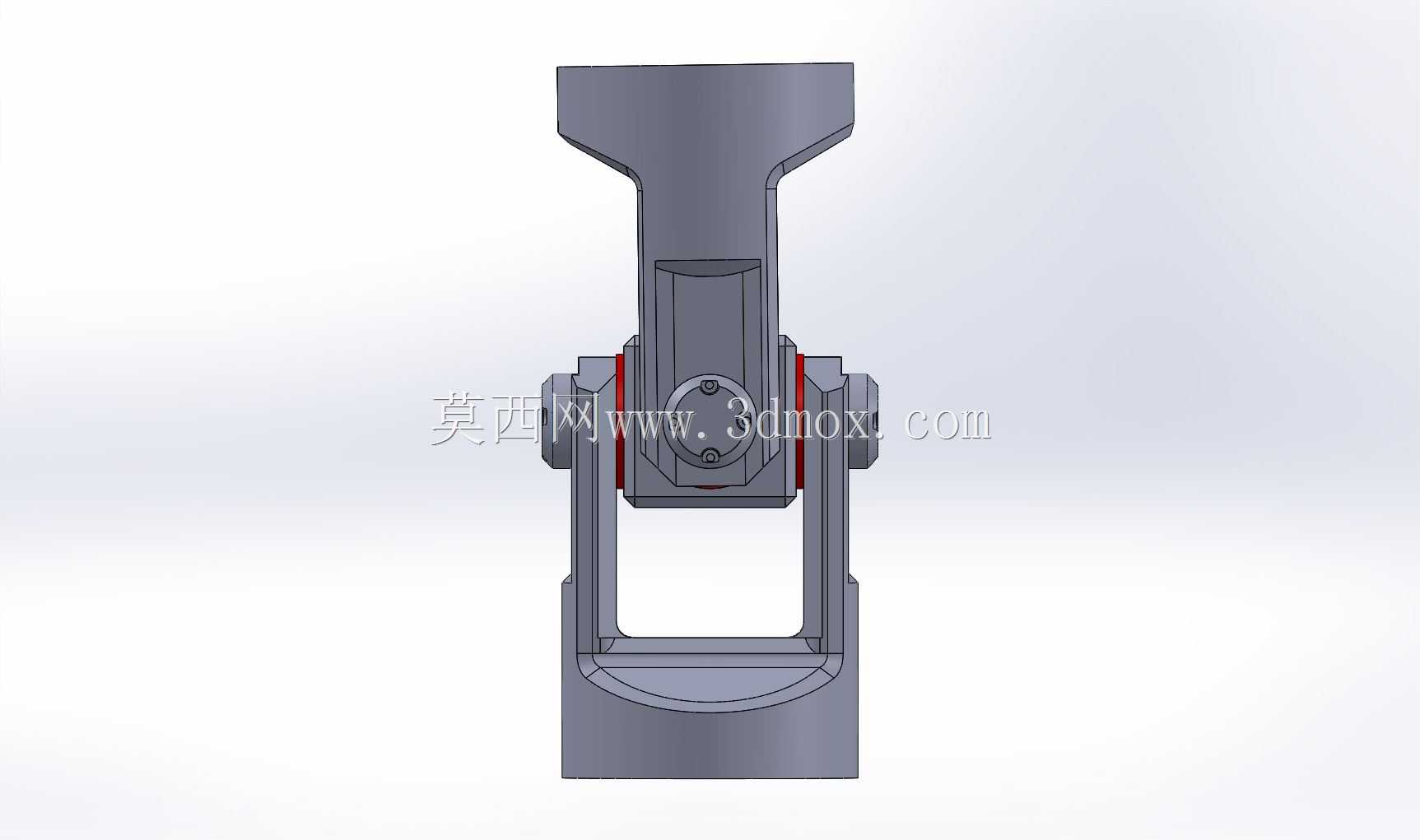

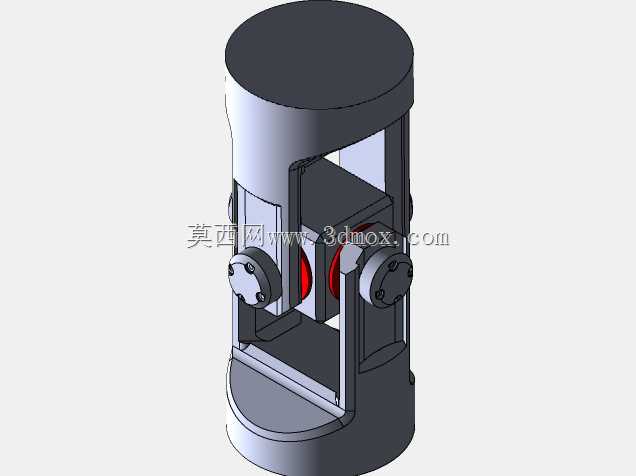

　　该万向节采用叉形架配合十字轴的经典铰接布局，上下两端的连接叉分别对应相邻的两段臂体，中间十字轴作为旋转核心，两个互相垂直的轴颈分别嵌入上下叉架的安装孔内，每个旋转副位置都预留了标准的轴承安装位，可适配深沟球轴承或者滑动轴套，降低旋转过程中的摩擦阻力，同时保证铰接位置的回转精度。上下连接叉的端部采用与臂段型材匹配的安装接口，上端叉架的接口适配矩形截面臂管，下端叉架的接口适配槽型截面臂架，安装时可通过螺栓穿接的方式完成与臂段的固定，不需要额外加工复杂的连接结构，降低臂段的加工难度。从安装边界尺寸来看，该万向节的整体轴向长度适配100-150mm级别的小型机械臂臂段，十字轴的轴颈直径匹配常用的微型轴承规格，

　　上下叉架的安装孔位间距符合通用小型机械臂的型材安装孔距标准，不需要对现有臂段结构做大规模修改即可完成替换安装。设计过程中重点考虑了铰接位置的载荷分布，十字轴的轴颈根部做了圆弧过渡处理，避免应力集中导致的轴颈断裂，叉架的受力侧壁做了加厚处理，可承受机械臂满载作业时的弯折扭矩，同时在旋转副位置预留了润滑脂加注通道，日常维护时可直接加注润滑脂，不需要拆解整个铰接结构，降低设备运维的工作量。实际运行过程中，该万向节可在相邻臂段轴线夹角最大35度的工况下稳定传动，旋转过程中无明显旷量，可保证机械臂末端的定位精度，不会因为铰接间隙导致末端执行器出现位置偏差。不同于普通的单轴铰接结构，该万向节的双自由度设计可让机械臂的运动路径更加灵活，

　　在狭窄空间内作业时，可通过调整万向节的弯折角度让臂段绕过障碍物，不需要整体移动机械臂的基座，提升作业效率。结构的外形采用规整的对称设计，三维建模过程中所有配合面均采用公差匹配设计，安装孔位、轴承位、轴颈的尺寸均符合机械设计通用公差标准，可直接导出工程图用于生产加工，不需要额外做尺寸修正。
