V型12缸内燃机结构三维设计

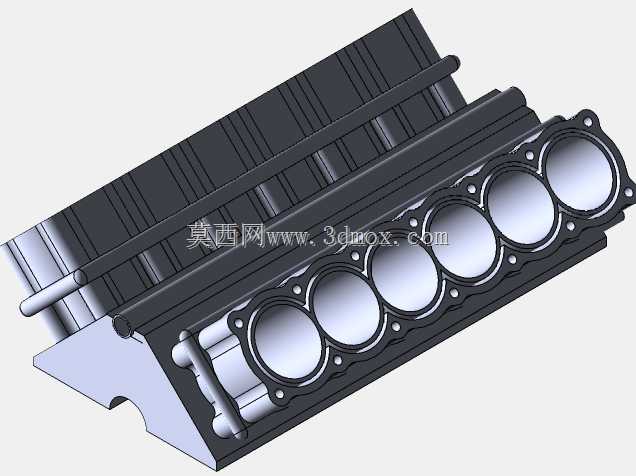

　　在大马力乘用车辆、高性能赛事赛车、重型工程机械以及大型船舶辅机的动力选型场景中，V12结构的内燃机始终占据着不可替代的位置，其天生的动平衡特性、宽扭矩输出区间以及高功率冗余，是小排量直列机型难以企及的优势。这套三维结构完整还原了V型12缸动力单元的核心组成，从缸体布局来看，两列气缸以60度夹角对称排布在曲轴两侧，这种夹角设计并非随意选取，而是经过往复惯性力平衡计算得出的最优值，能够抵消一阶、二阶往复惯性力带来的整机振动，即便在高转速工况下，缸体的振动幅值也能控制在极低水平，不需要额外加装大质量平衡轴来抵消振动，既缩减了整机的整体重量，也减少了动力传递过程中的内耗。

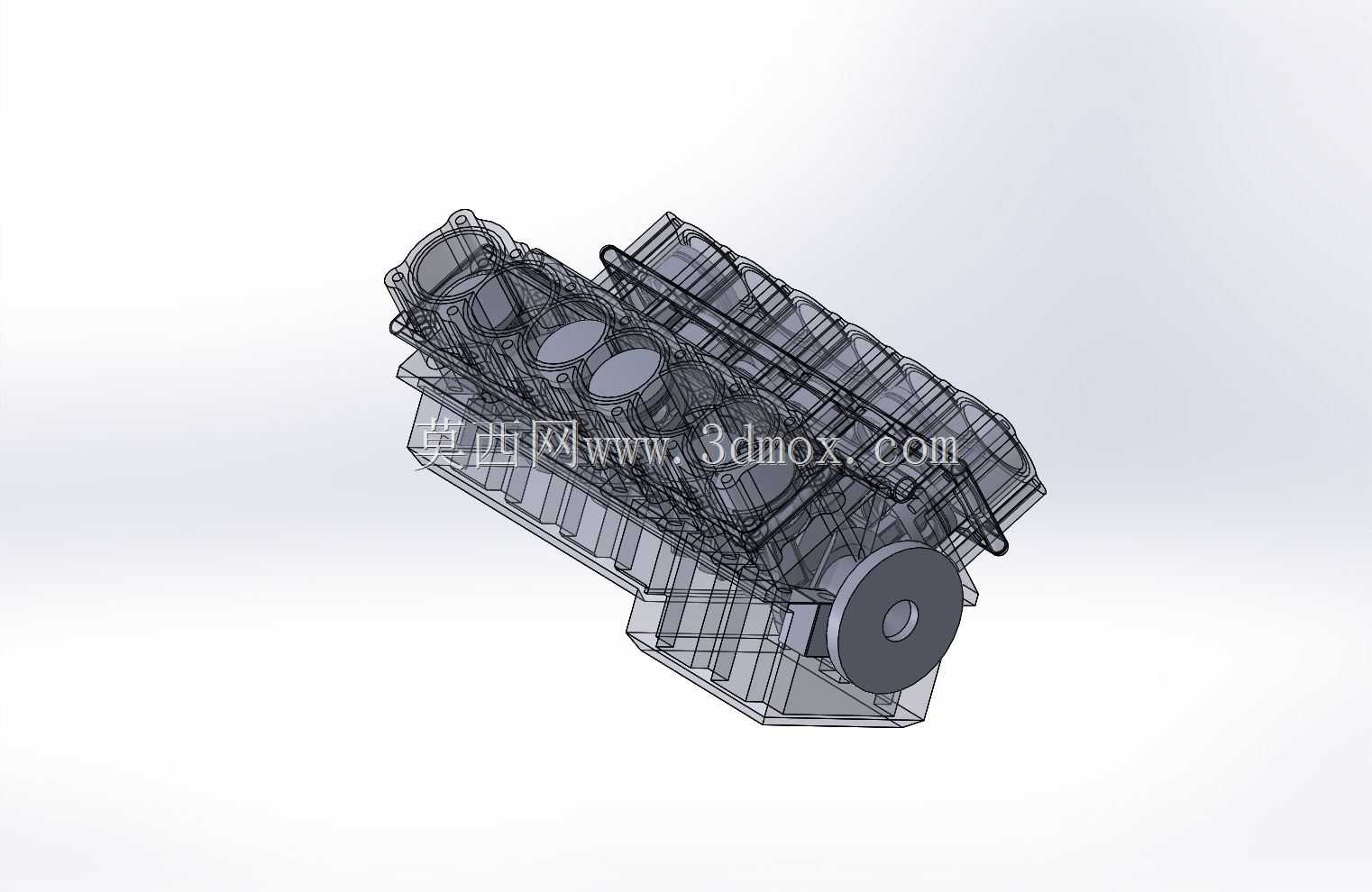

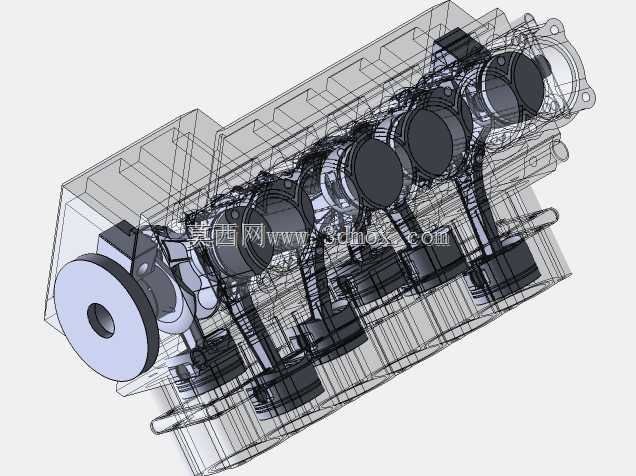

　　从核心功能部件的设计逻辑来看，模型完整呈现了气缸、活塞、连杆、曲轴以及缸盖、油底壳的装配关系，每一个活塞通过活塞销与连杆小头连接，连杆大头则对应抱合在曲轴的连杆轴颈上，两列气缸的连杆轴颈错开60度排布，保证12个气缸按照预设的点火顺序交替做功，让曲轴的动力输出始终保持平顺。活塞部分采用了常规的内燃机活塞结构，预留了活塞环的安装槽位，包括气环与油环的安装位置都做了清晰的结构表达，气环负责密封燃烧室的高压燃气，避免压缩与做功行程中燃气窜入曲轴箱，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳。气缸部分采用了独立缸套的设计思路，缸套嵌入缸体的安装座孔内，这种设计的优势在于后期维护时可以单独更换磨损的缸套，不需要整体更换缸体，大幅降低了大马力发动机的大修成本。

　　在安装边界的设计上，这套结构充分考虑了整车或整机的动力舱适配需求，缸体两侧预留了发动机悬置的安装凸台，凸台上的螺栓孔位置按照通用大马力V型发动机的悬置标准做了排布，能够直接匹配多数重载车型的悬置支架，不需要额外设计转接结构。曲轴的输出端位于缸体前端，预留了飞轮与离合器的安装法兰，法兰上的定位销孔与螺栓孔按照标准动力输出接口尺寸设计，能够适配不同规格的变速器输入轴连接需求。缸体上部的缸盖部分预留了进排气道、气门组件以及喷油器或火花塞的安装位置，不管是适配汽油机点火系统还是柴油机压燃系统，都可以在这个基础结构上做对应的部件拓展，不需要大幅改动缸体的主体结构。油底壳位于缸体最下方，采用了深腔式的结构设计，能够储存足够容量的润滑油，同时在油底壳底部预留了机油泵的集滤器安装位置以及放油螺塞的接口，保证润滑系统能够稳定为所有运动摩擦副提供压力润滑。

　　在实际的工程应用中，这类V12结构的动力单元除了民用高性能车辆使用外，在固定动力站、大型应急发电机组上也有广泛应用，其稳定的运转特性能够带动发电机持续输出平稳的电力，不会因为转速波动导致供电频率出现偏差。在做三维建模的过程中，所有部件的配合间隙都按照实际工程公差做了预留，比如活塞与气缸壁之间的配合间隙、连杆轴颈与轴瓦的间隙、曲轴主轴颈与主轴承盖的间隙，都参考了实际内燃机的设计公差范围，能够直接用于教学演示、结构原理讲解，也可以作为全新动力开发的基础参考模型，在其基础上调整缸径、冲程、压缩比等参数，快速衍生出不同功率等级的V型12缸动力方案。需要注意的是，这类大排量多缸发动机的进排气系统设计需要匹配对应的点火顺序，避免出现各缸进气干涉、排气背压不均的问题，在这套基础模型上拓展进排气歧管结构时，可以顺着缸盖的进排气道接口做延伸，按照每三缸共用一个排气歧管的布局来设计，能够最大化利用排气脉冲效应提升充气效率，进一步优化整机的动力输出表现。
