X型四旋翼无人机一体式机架结构设计

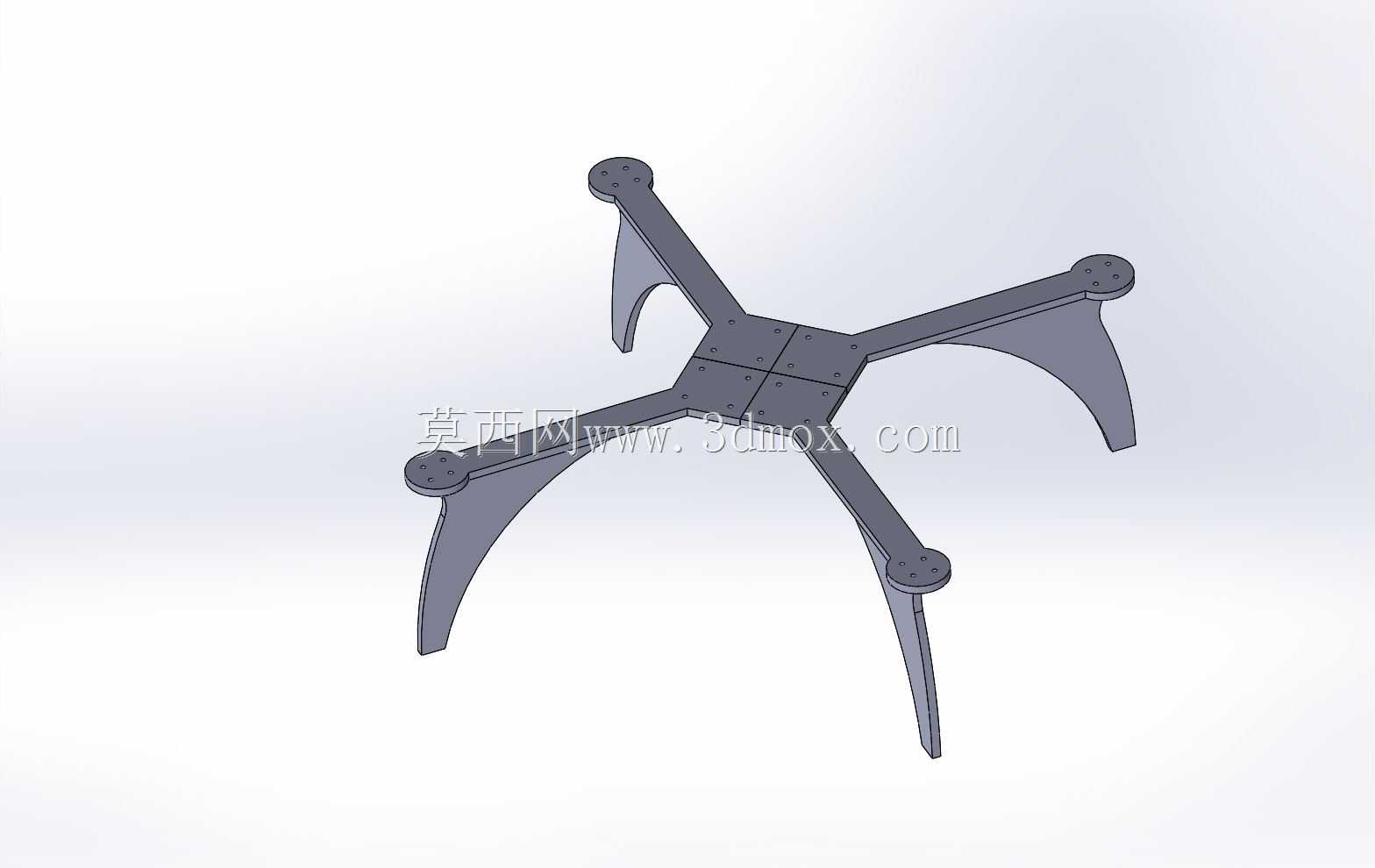

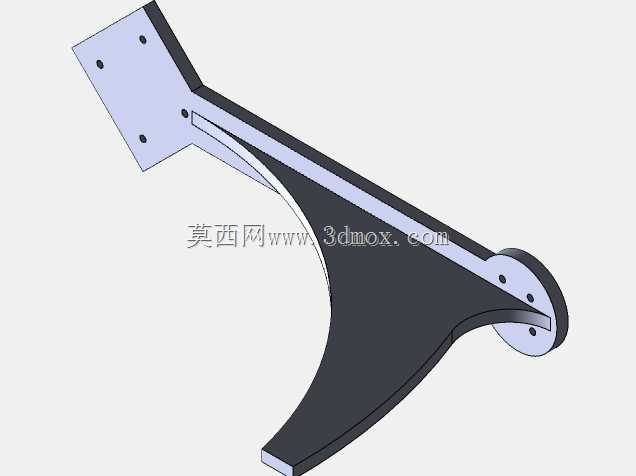

该机架采用经典X型四轴布局，四个机臂沿中心安装板呈90°等夹角向外延伸，机臂末端预留动力安装孔位，可适配标准规格的无刷电机与螺旋桨组件，中心区域设置分层安装位，上层可固定飞控板、GPS模块与数传天线，下层可挂载电池、云台或任务载荷，兼顾飞行控制部件的电磁屏蔽需求与载荷安装的重心配平要求。机臂与中心板采用一体化成型设计思路，减少分体拼接带来的装配间隙与结构松动风险，机臂根部做圆弧过渡加厚处理，可分散飞行过程中电机产生的高频振动载荷，避免长期飞行出现机臂根部应力断裂问题。每个机臂末端下方集成弧形起落支脚，支脚弧度经过落地冲击仿真优化，降落时可通过自身微形变吸收冲击能量，支脚底端预留防滑脚垫安装槽，可加装橡胶垫提升硬质地面降落的稳定性，同时支脚的高度设计预留了足够的下方空间，可避免挂载的云台相机在起降过程中触碰地面。从安装边界来看，机臂长度适配常用的8-10寸螺旋桨，相邻机臂末端的螺旋桨转动区域无重叠干涉，中心安装板的孔位兼容主流飞控的安装孔距，电池安装位可适配常规规格的锂聚合物电池，整体机架的重心落在中心板几何中心下方，可提升飞行过程中的姿态稳定性。这类机架主要应用于小型航拍无人机、教学实训无人机、轻载荷巡检无人机的搭建，相比拼装式机架，一体化结构的装配步骤更少，出厂时的形位公差控制更精准，不需要用户自行调整机臂水平度，可缩短整机调试周期。机臂截面采用变厚度设计，靠近中心板的区域厚度更大以保证结构强度，靠近电机安装端的区域适当减薄以降低整机重量，在保证抗冲击强度满足日常飞行需求的前提下，尽可能降低无效载荷重量，提升续航表现。起落支脚与机臂的连接位置做了加强筋处理，可应对硬降落时的侧向冲击力，避免支脚从机臂根部断裂，同时支脚的弧形造型可在发生轻微侧翻时引导机架滑转，降低机臂直接撞击地面的概率。
