带支撑结构的炮口制退器结构设计

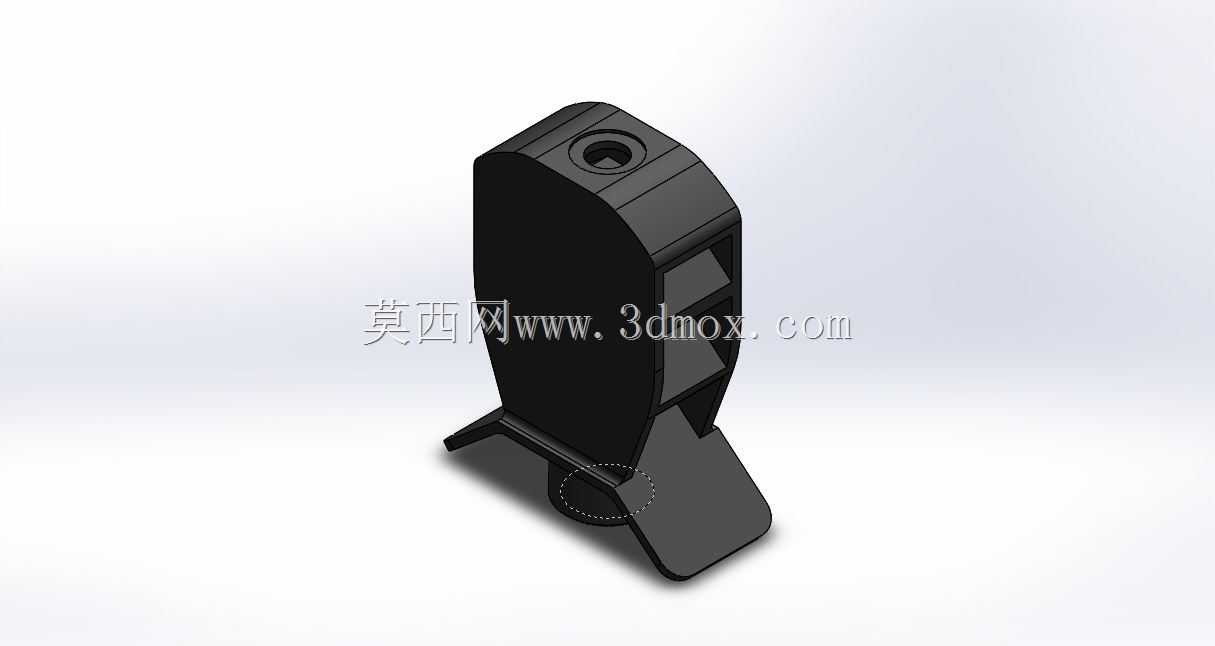

　　在身管武器的膛口装置设计环节，炮口制退器是直接影响后坐动能控制、射击稳定性的核心部件，本次呈现的结构方案针对中小口径身管武器的使用场景做了适配优化，区别于传统侧孔式制退器的对称开孔逻辑，该结构采用非对称导流面搭配底部支撑脚的一体化构型，在控制后坐冲量的同时兼顾了安装定位的便捷性。从实际应用场景来看，这类结构可适配于班组支援武器、车载轻型武器站的膛口改装需求，不需要对身管前端做过多切削改造，依靠制退器内腔的同轴定位面与身管端口贴合，底部的两个斜向支撑脚可抵靠在身管外壁的预设定位凸台上，抵消连续射击时制退器受燃气冲击产生的周向扭转力矩，避免长期使用后出现定位松动、导流方向偏移的问题。

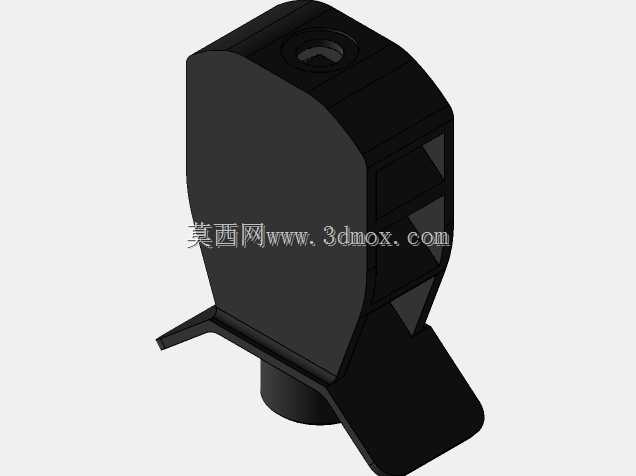

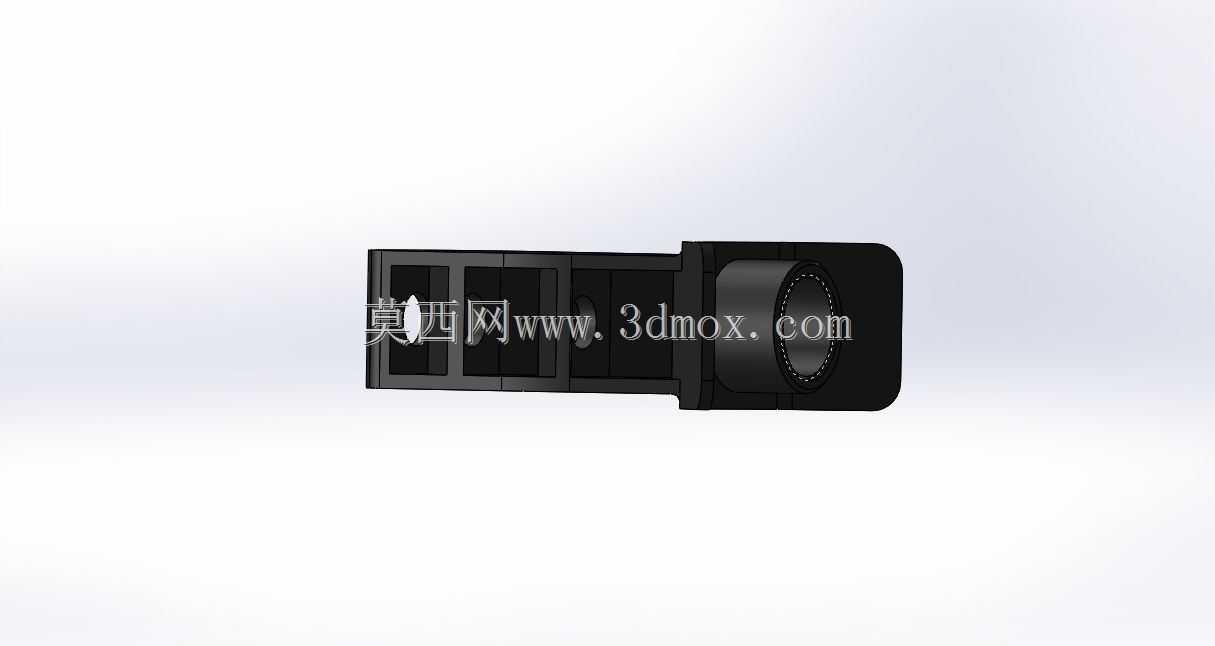

　　从功能特性层面拆解，该制退器的主体内腔为渐变收缩的锥面结构，弹丸出膛瞬间，高压火药燃气进入内腔后会沿侧面的三个非对称导流槽向侧后方偏转，通过燃气流的反向冲量抵消30%至40%的身管后坐力，相比同尺寸的圆形侧孔制退器，这种长条形导流槽的燃气导流效率更高，同时能减少枪口正前方的焰团暴露范围，降低射击时的正面特征。结构侧面的导流槽做了圆弧过渡处理，没有尖锐的直角棱边，一方面可以减少燃气流对槽壁的冲蚀磨损，延长制退器的使用寿命，另一方面能避免燃气流在棱角处产生紊流，降低射击时的膛口噪音叠加效应。制退器顶部预留的圆形沉孔为安装定位销的配合位，装配时定位销穿过沉孔与身管前端的定位孔过盈配合，实现制退器与身管的周向固定，不需要额外焊接固定点，野外条件下也可快速完成拆装更换。

　　设计思路上，该结构没有照搬传统火炮制退器的多腔室设计，而是针对中小口径武器的燃气压力特性做了简化，采用单腔室加多导流面的构型，在保证制退效率满足要求的前提下，尽可能压缩制退器的整体重量，整体结构采用等强度设计，主体壁厚从内腔到外表面保持均匀过渡，燃气冲击载荷较大的导流槽入口位置做了局部加厚处理，厚度比其他位置高出2mm左右，避免长期受高温燃气冲蚀出现局部烧穿的问题。底部的两个支撑脚采用斜向外张的构型，支撑脚与制退器主体的连接处做了大圆角过渡，减少应力集中，支撑脚的底面为与身管外壁曲率匹配的弧形面，装配时可完全贴合在身管表面，接触面积比传统点式支撑结构提升60%以上，能将制退器承受的冲击载荷均匀分散到身管外壁，避免局部应力过大导致身管变形。

　　从安装边界与尺寸适配角度来看，该制退器的内腔同轴度公差控制在0.02mm以内，与身管前端的配合间隙不超过0.03mm，保证弹丸出膛时不会与制退器内壁发生刮擦，整体外轮廓的最大宽度不超过身管直径的1.8倍，不会遮挡武器本身的机械瞄准具视线，安装后整体前伸长度控制在120mm以内，不会过多改变武器的整体重心位置，减少对据枪稳定性的影响。结构外表面没有多余的凸起结构，所有棱边都做了倒钝处理，携行时不会勾挂装具或周边障碍物，适配野外复杂环境下的使用需求。针对连续射击时的高温工况，该结构的壁厚设计充分考虑了热传导效率，均匀的壁厚可以让射击时产生的热量快速沿制退器整体扩散，避免局部热量累积导致材料性能下降，支撑脚与身管的接触位置预留了0.1mm的热膨胀间隙，高温状态下不会因为热胀冷缩出现装配过紧、拆卸困难的问题。

　　在结构细节处理上，制退器的导流槽出口角度做了反复优化，侧向导流角度控制在与身管轴线成125度夹角的位置，既保证燃气流向侧后方喷出产生足够的制退冲量，又能避免燃气流过度向侧方扩散影响周边友邻，也不会让燃气吹起地面的扬尘暴露射击位置。主体尾部与身管贴合的端面做了环形密封槽设计，可适配铜质密封垫圈，减少火药燃气从装配缝隙处泄漏，避免燃气泄漏烧蚀装配接触面。整体结构没有采用复杂的拼接装配设计，所有特征都可通过一体铣削加工完成，加工工序少，良品率高，适合批量生产制造，后期维护时只需要清理导流槽内的火药残渣即可，不需要复杂的保养流程。
