四旋翼航拍巡检无人机整体结构设计

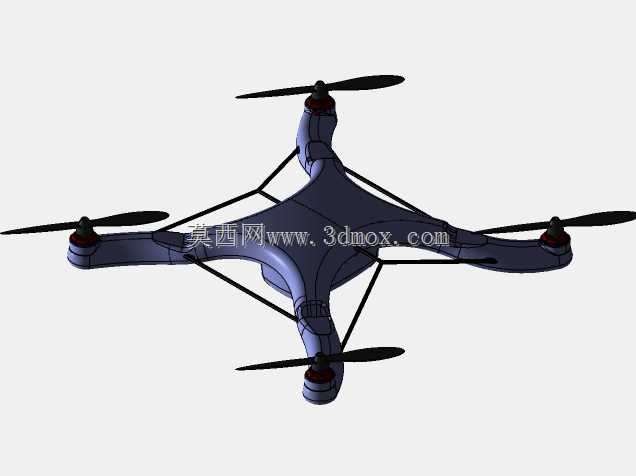

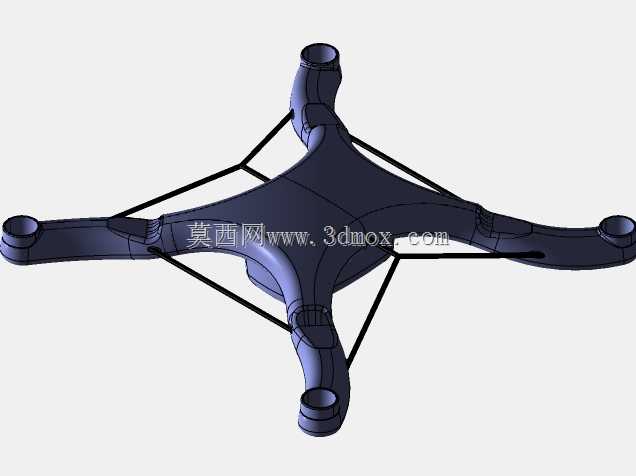

这款四旋翼飞行器的结构设计，首先围绕低空作业场景的实际需求展开，日常可适配小范围航测、园区巡检、低空航拍等场景，机架的受力布局经过反复校核，四个机臂采用对称式分布设计，从中心舱体向外延伸的支撑臂采用流线型曲面过渡，既降低飞行过程中的风阻，也能在发生轻微磕碰时分散冲击力，避免应力集中导致的臂体断裂。中心舱体预留了足够的安装空间，可容纳飞控主板、电池组、信号接收模块以及任务载荷挂载位，舱体内部设置了多组安装凸台与走线槽，方便不同功能模块的固定与线路排布，避免飞行过程中线材晃动干扰重心。四个旋翼端的电机安装座做了同轴度限位设计，保证电机输出轴与机臂端面垂直，减少旋翼转动时的偏振问题，降低飞行过程中的震动传导，提升飞行稳定性。机臂与中心舱的连接部位做了加强筋结构处理，在不额外增加过多整机重量的前提下，提升连接位置的抗扭强度，应对机动飞行时的受力变化。整机外形采用圆润的曲面造型，没有突兀的棱角结构，既减少飞行过程中的紊流产生，也能在日常收纳、转运过程中避免尖锐部位剐蹭操作人员。从安装边界来看，旋翼转动的最大外径范围做了严格的尺寸约束，保证四个旋翼的转动平面互不干涉，同时起落支撑结构的高度预留了足够的下方空间，可适配挂载小型相机、传感器等任务设备时的离地间隙，避免起降过程中载荷触地受损。机架的整体重心设计落在中心舱的几何中心位置，电池安装位设置在中心舱下方靠近重心的区域，方便不同重量电池搭配时的重心微调，减少飞控系统的姿态修正负担。机臂内部预留了电调的安装空间，将电调内嵌在臂体内部，既可以利用飞行时的气流对电调进行散热，也能减少外露线路带来的风阻与磕碰风险。旋翼保护的连接点位也在臂体上做了预留，可根据作业场景需求加装防护圈，适配室内、人员密集区域的作业需求，避免旋翼转动时触碰障碍物造成损坏或安全隐患。整体结构在设计时兼顾了轻量化与结构强度，壁厚设置经过受力仿真验证，在满足日常飞行受力要求的前提下尽可能减少材料用量，提升整机的续航表现。
