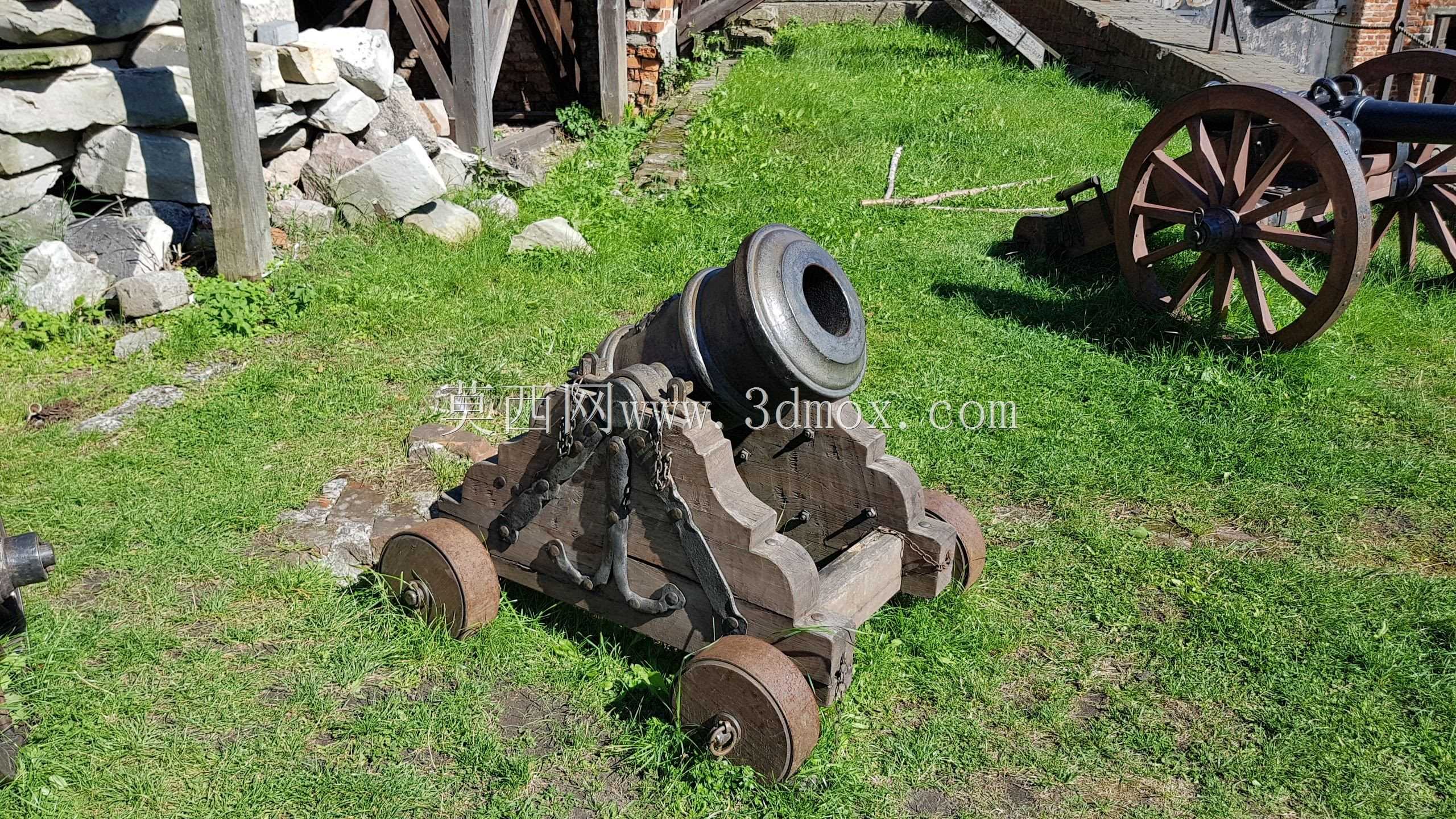

波兰维斯乌伊西要塞古炮复原结构

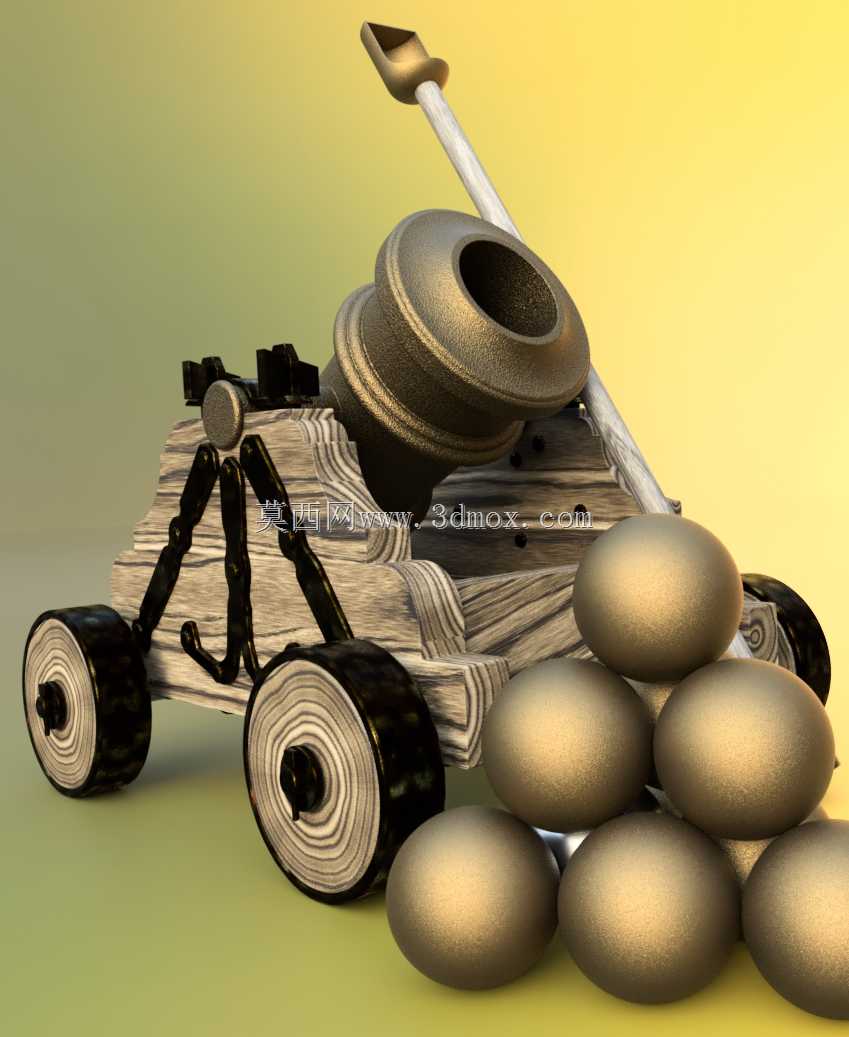

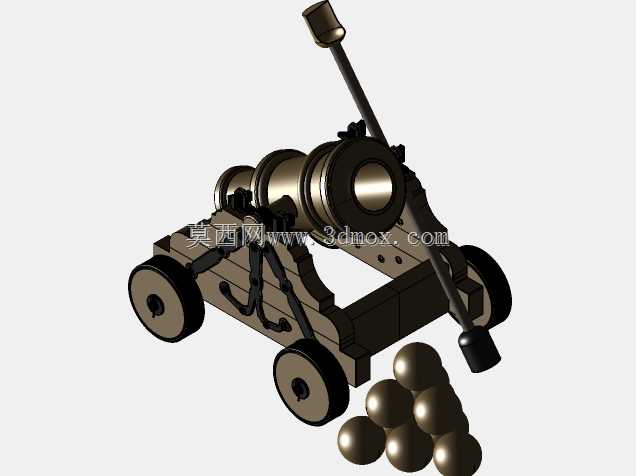

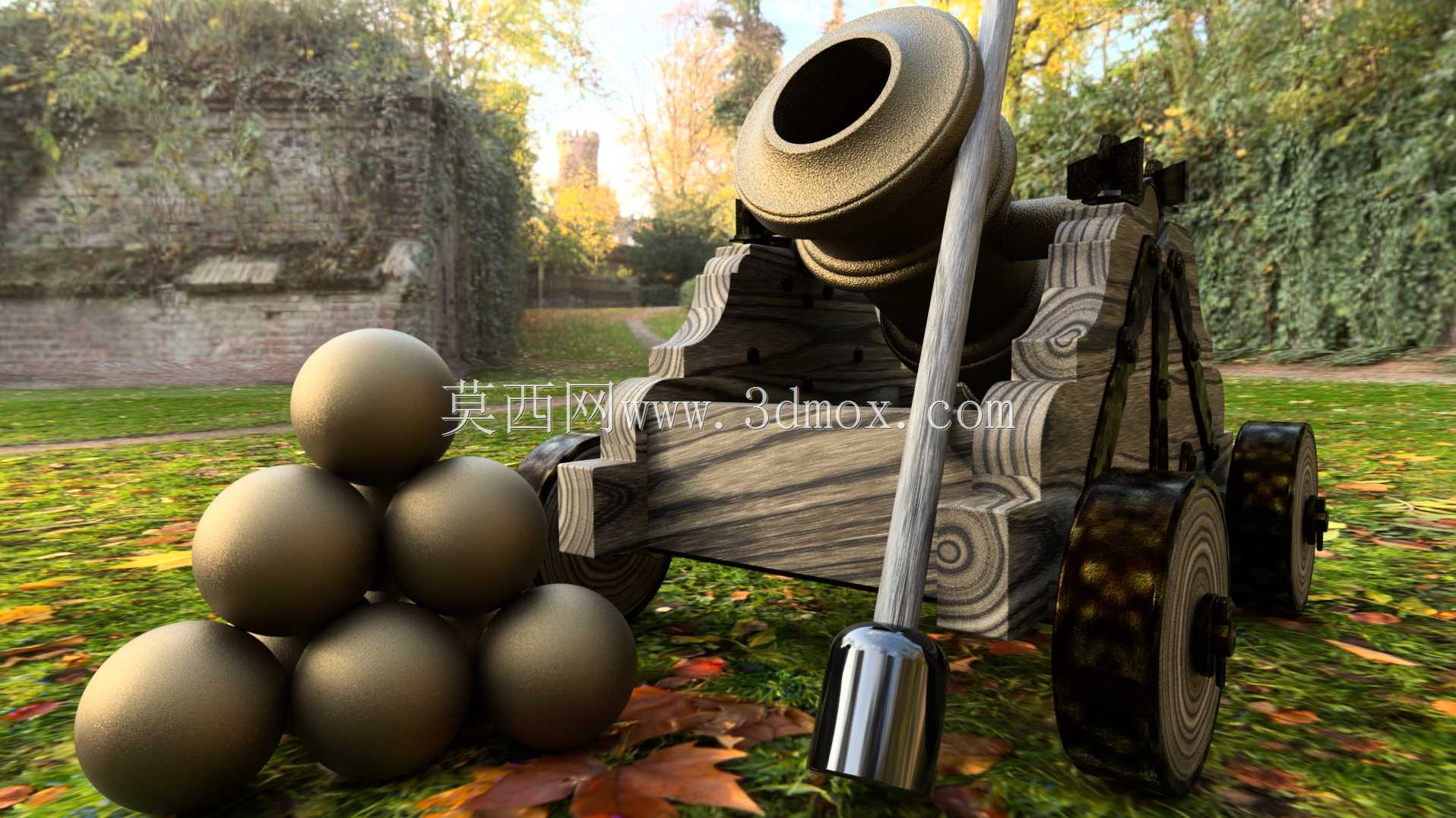

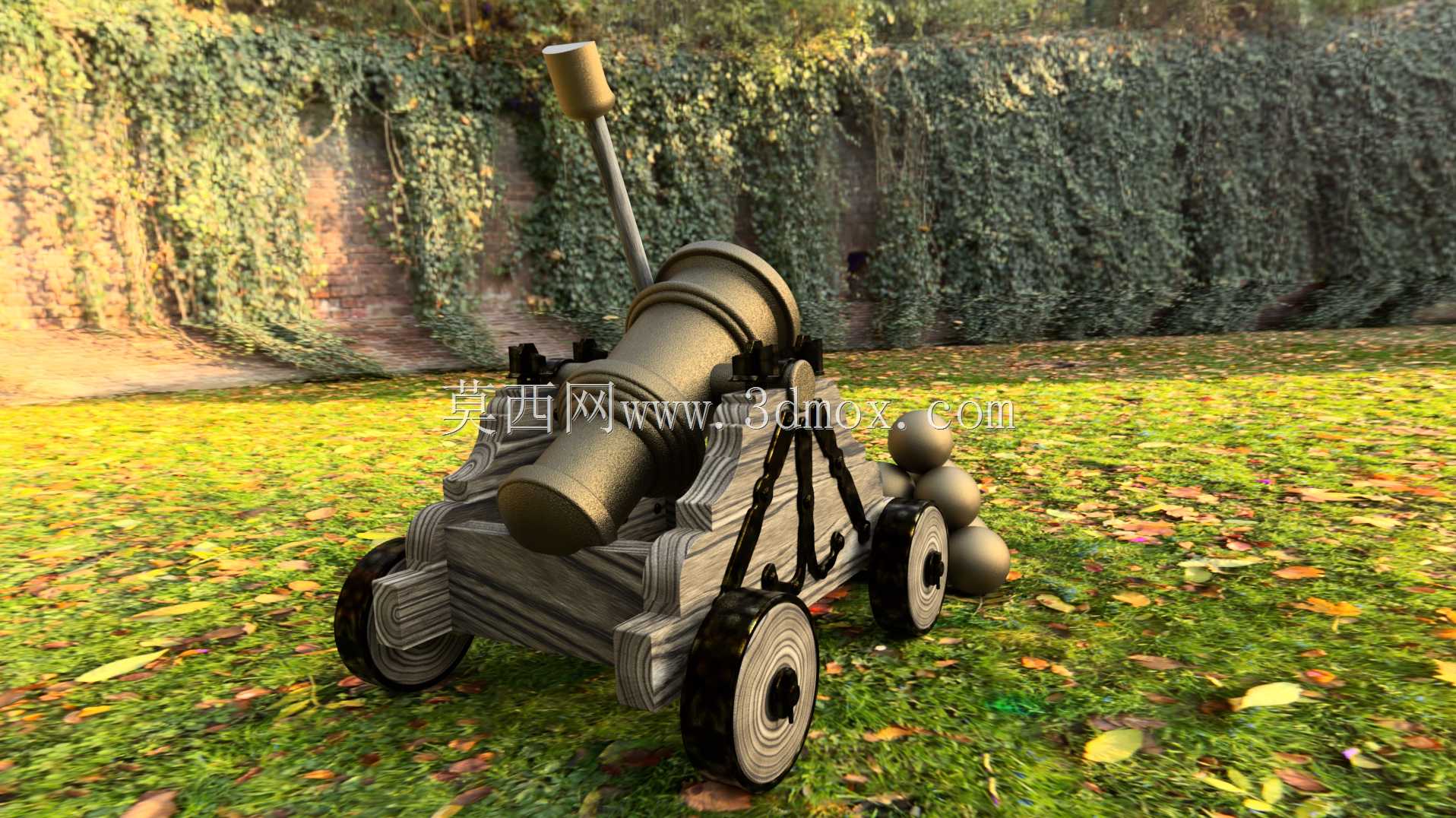

这款复原的要塞古炮结构，最初应用于17世纪前后的棱堡岸防体系，承担近距反人员、破坏攻城工事的战术任务，区别于大口径长身管攻城炮，这类短身管臼炮类结构的弹道弯曲，可打击掩蔽物后方的集结步兵，在要塞棱堡的凹角炮台部署时，可与正面直射火炮形成交叉火网，填补直射火力的射击死角。从结构设计来看，炮身采用短粗的前装滑膛结构，药室部分做了加厚处理，可承受大装药量发射时的膛压，炮口处的外扩翻边既可以加强炮口强度，也能在装填时引导球形弹丸顺利入膛，减少卡弹概率。炮架部分采用硬木榫卯加金属箍加固的结构，两侧的三角形斜撑直接承接炮身后坐力，将后坐载荷分散到整个木质架体上，避免架体局部应力集中开裂；底部的四个木轮采用包铁结构，轮缘的金属箍可减少硬质地面行进时的磨损，轮轴与架体采用铰接连接，在要塞内部的平整石质地面转移时，可通过架体尾部的推杆调整射向，不需要额外的牵引牲畜，短距离机动仅需3到4名士兵即可完成移位。配套的球形弹丸采用等径设计，弹丸与炮膛的间隙控制在合理范围，既保证装填顺畅，也能减少发射时的火药燃气泄漏，提升射程与打击精度。设计时重点还原了架体的受力传递路径，炮耳轴与架体的连接位置做了金属轴套结构，可实现小范围的俯仰角调整，调整范围覆盖0到45度，对应不同射程的曲射需求。安装边界方面，整个炮架的轮距适配当时要塞炮台的标准垛口间距，部署时不需要额外改造炮台基座，架体底部的木质横梁可直接贴合石质炮位地面，后坐时架体整体向后滑移，通过架体与地面的摩擦力抵消后坐能量，不需要额外的驻锄结构，在连续射击时，仅需在每轮发射后将炮位推回初始位置即可，大幅提升了要塞守备时的射速。这类结构在建模时需要重点还原木质构件的纹理走向与金属部件的锻造质感，炮身的铸造分型面、金属构件的锻打痕迹都做了细节还原，可用于历史场景复原、古兵器展示类的三维可视化项目，也能为近代早期火炮结构研究提供直观的三维参考，帮助结构从业者理解早期滑膛火炮的受力设计与机动逻辑，对比现代火炮的反后坐结构差异，梳理身管武器的结构演化路径。
