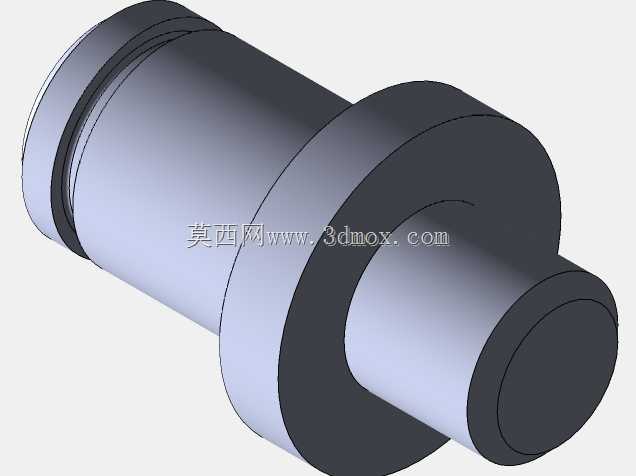

7.62北约弹壳制造冲头与模具结构设计

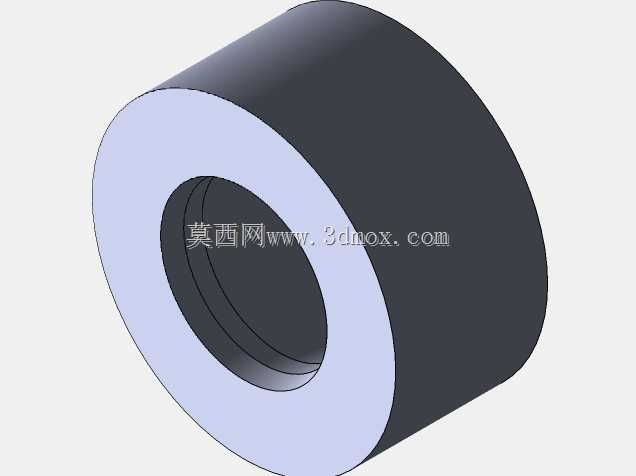

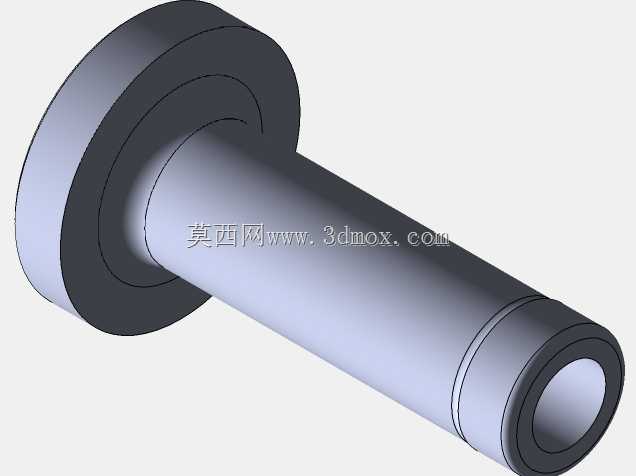

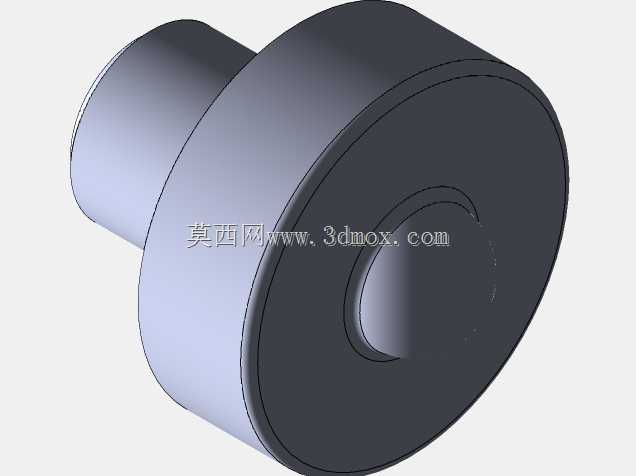

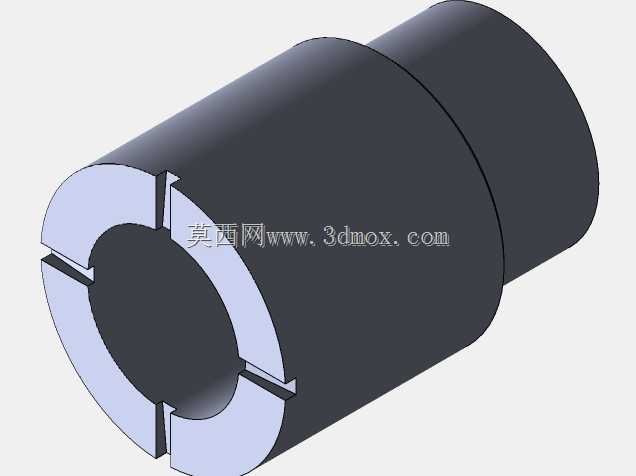

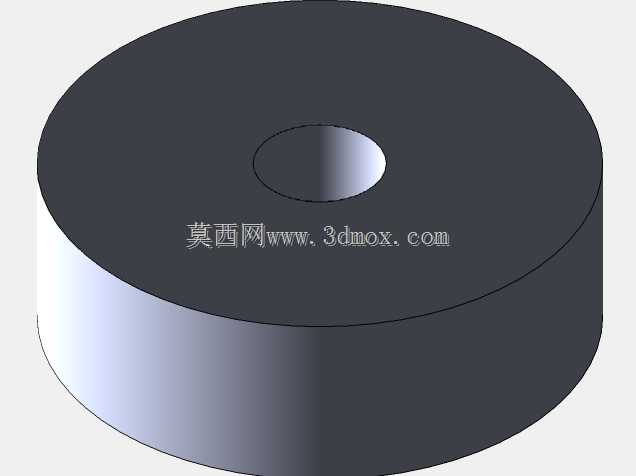

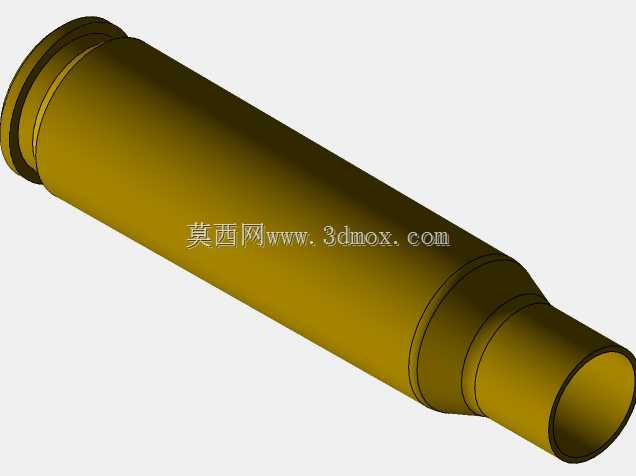

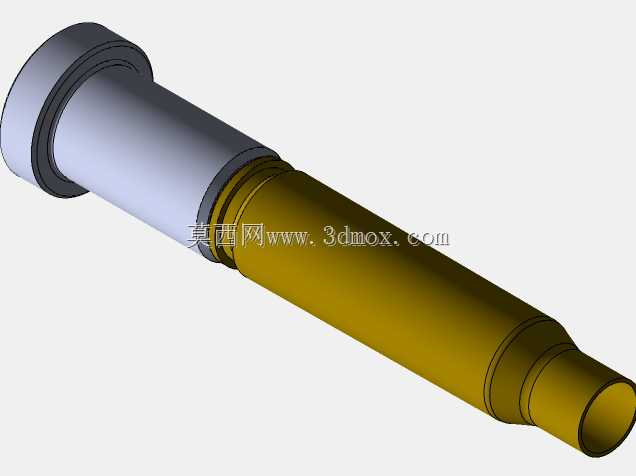

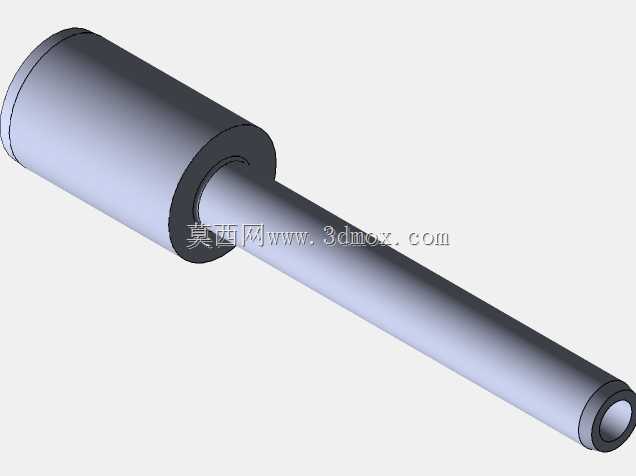

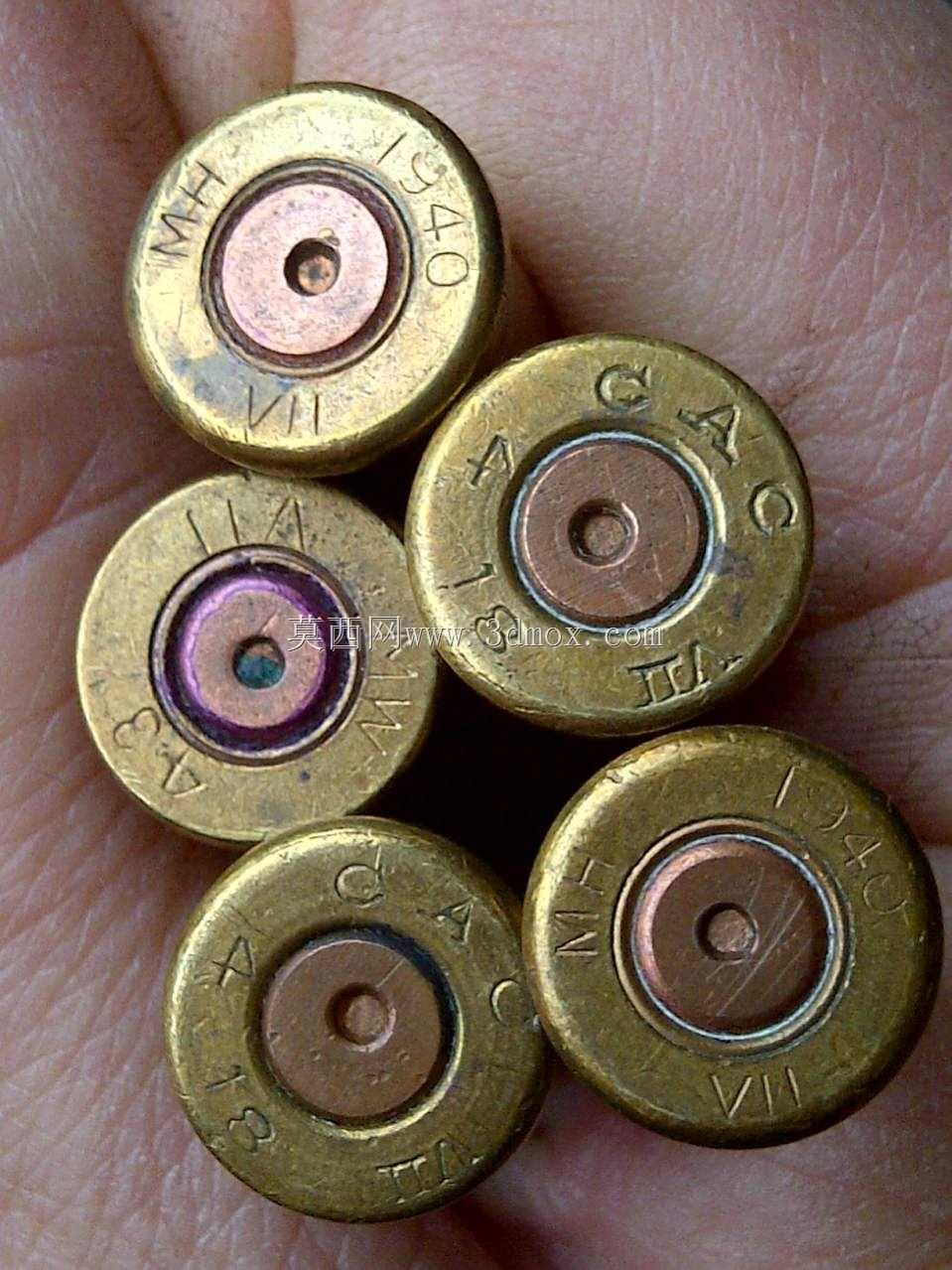

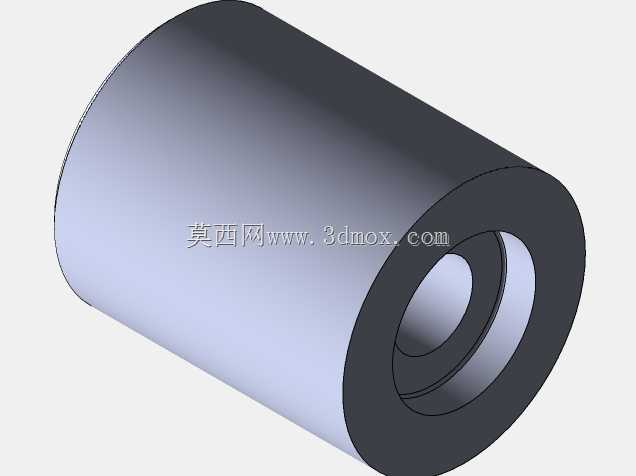

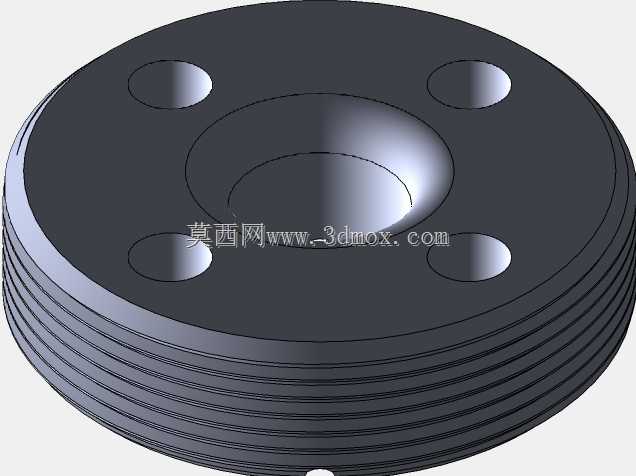

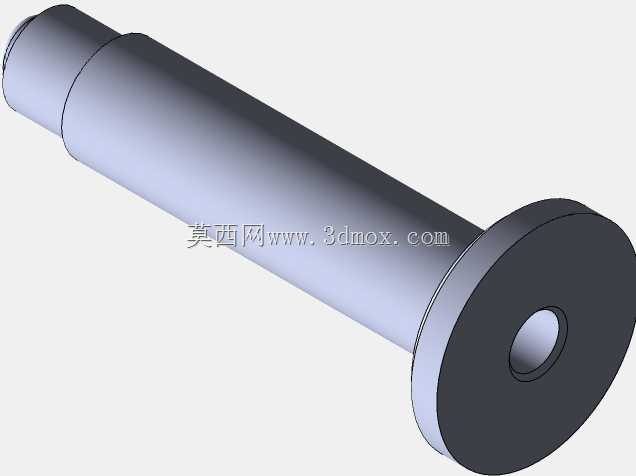

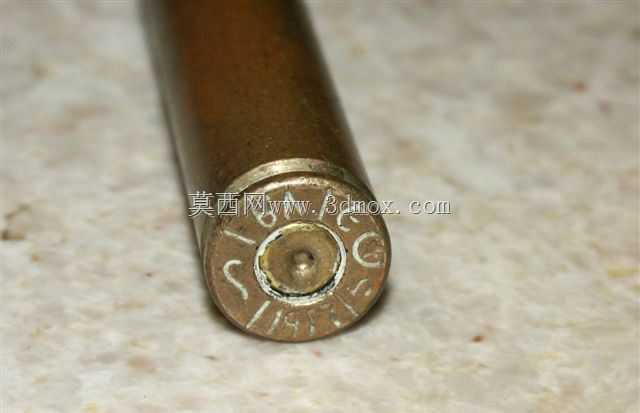

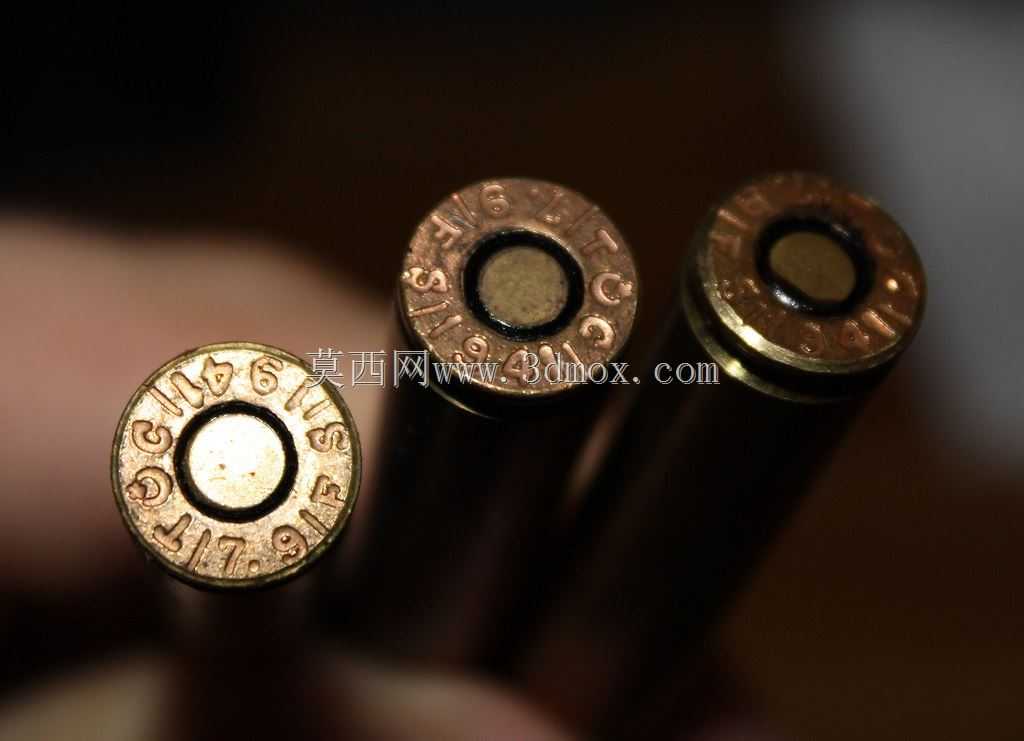

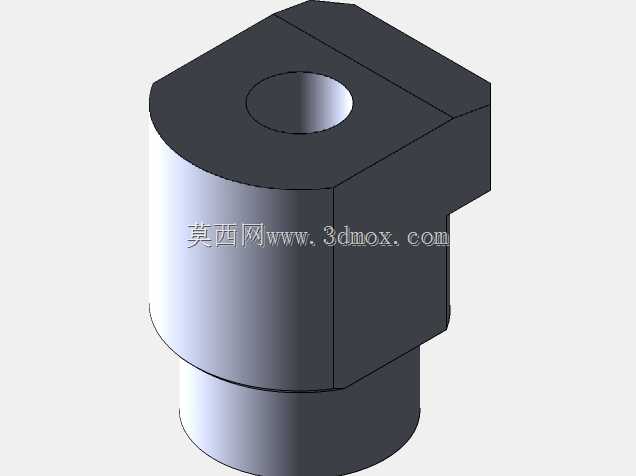

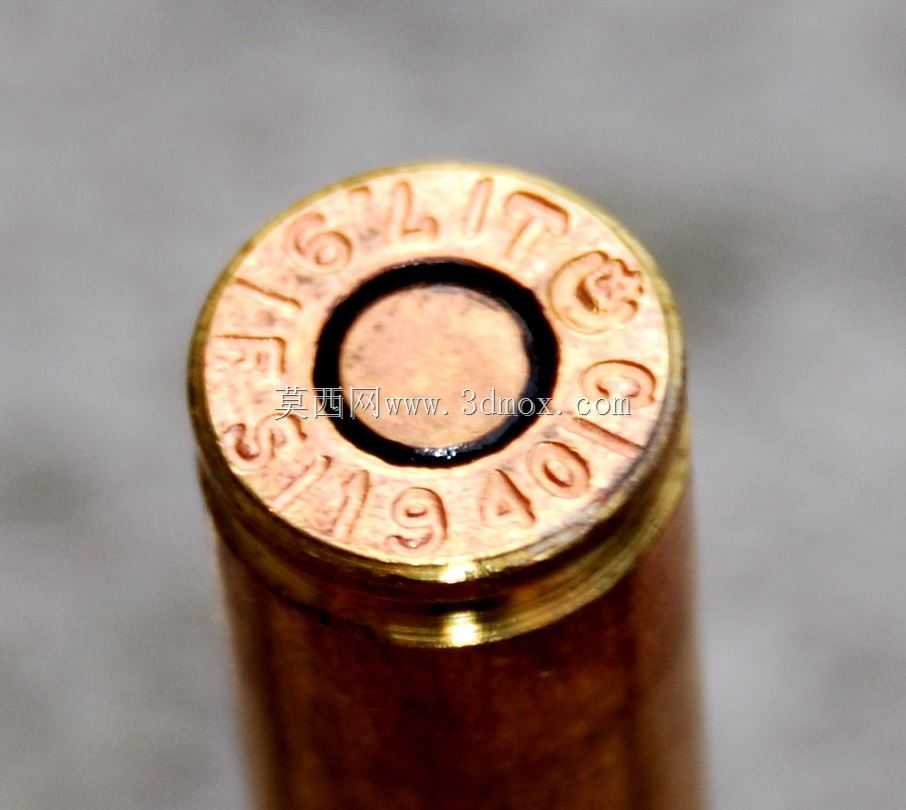

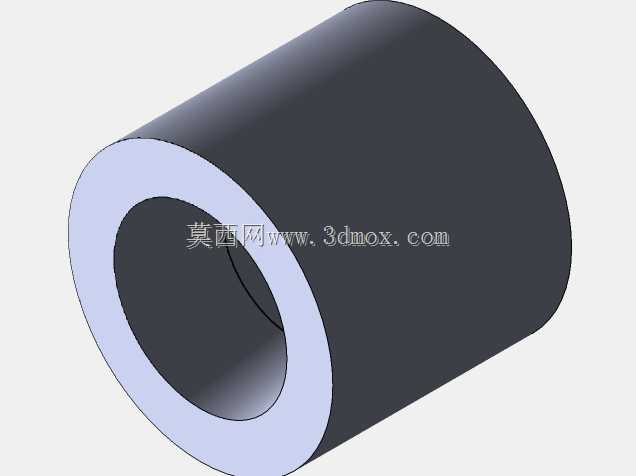

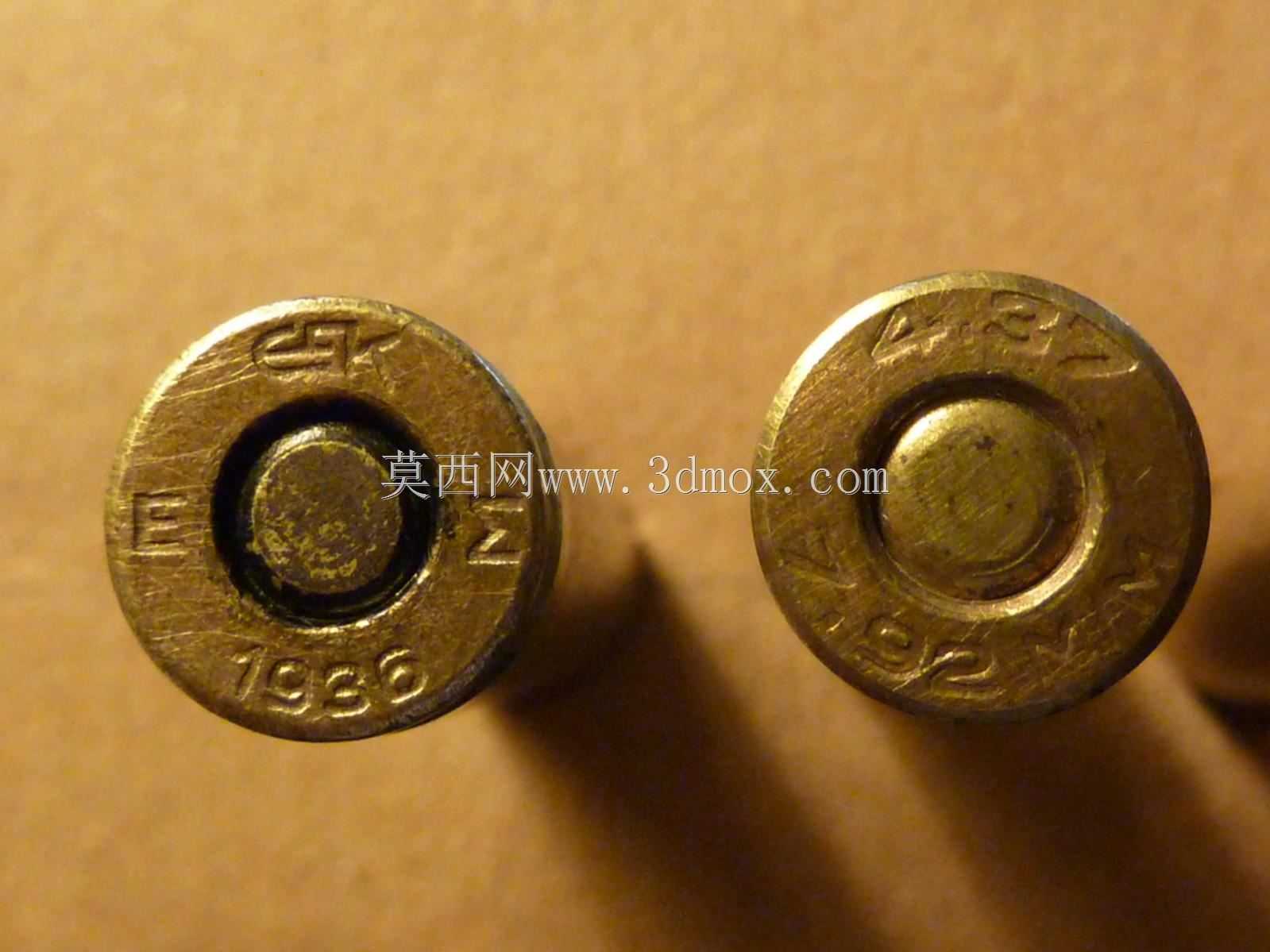

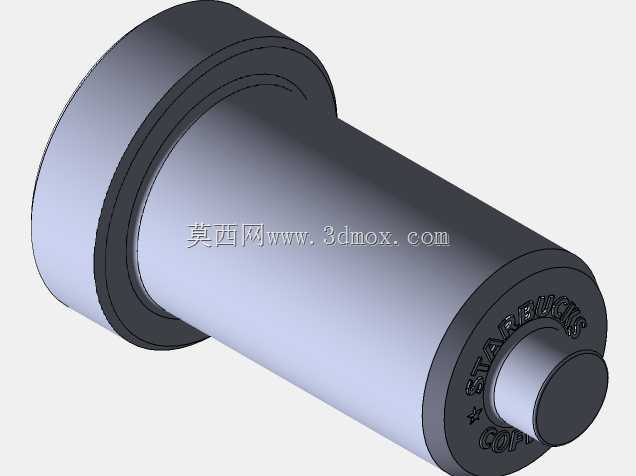

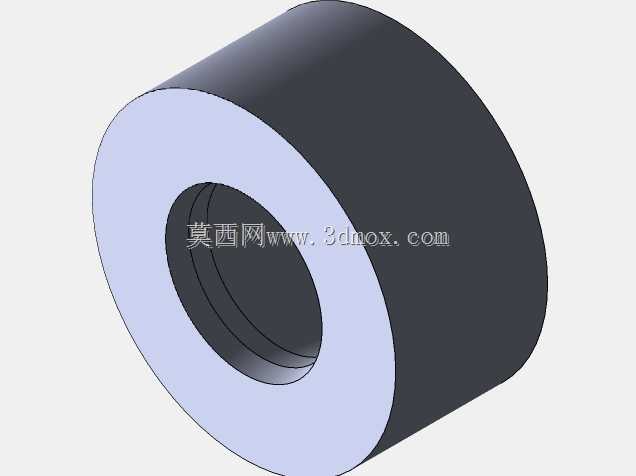

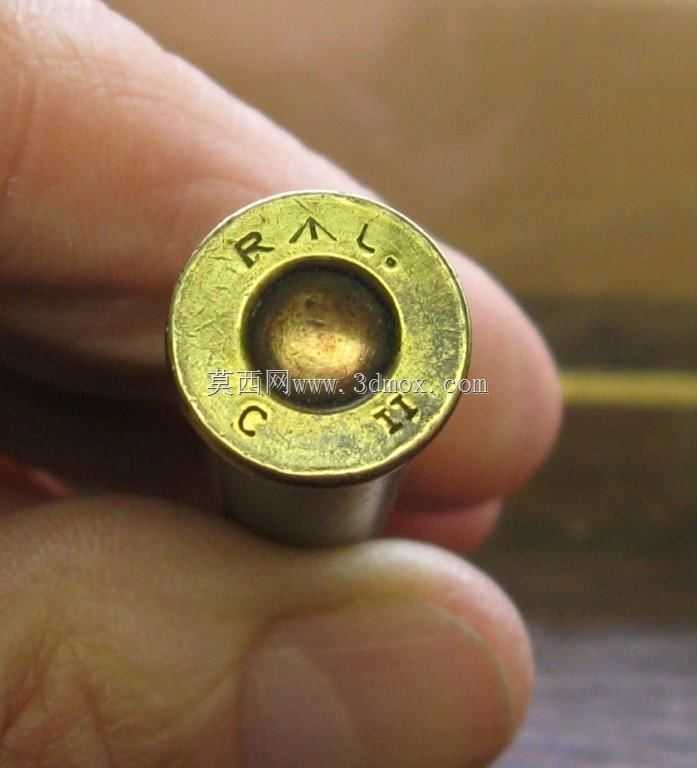

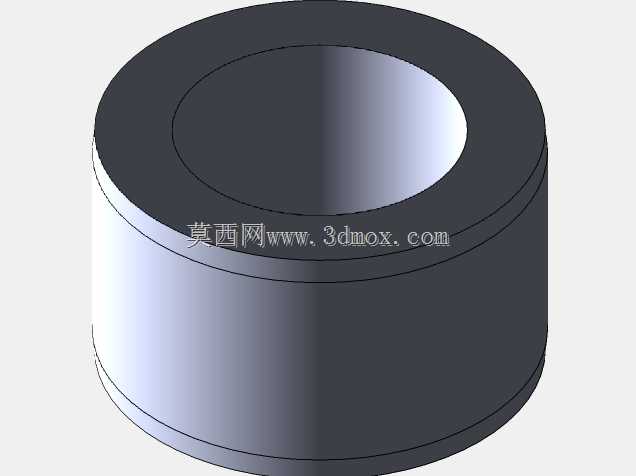

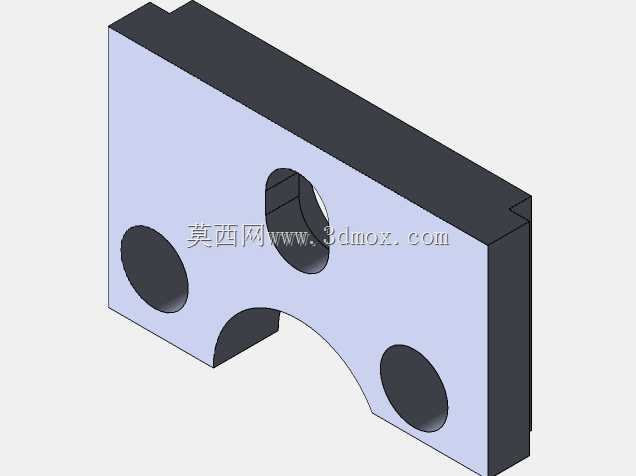

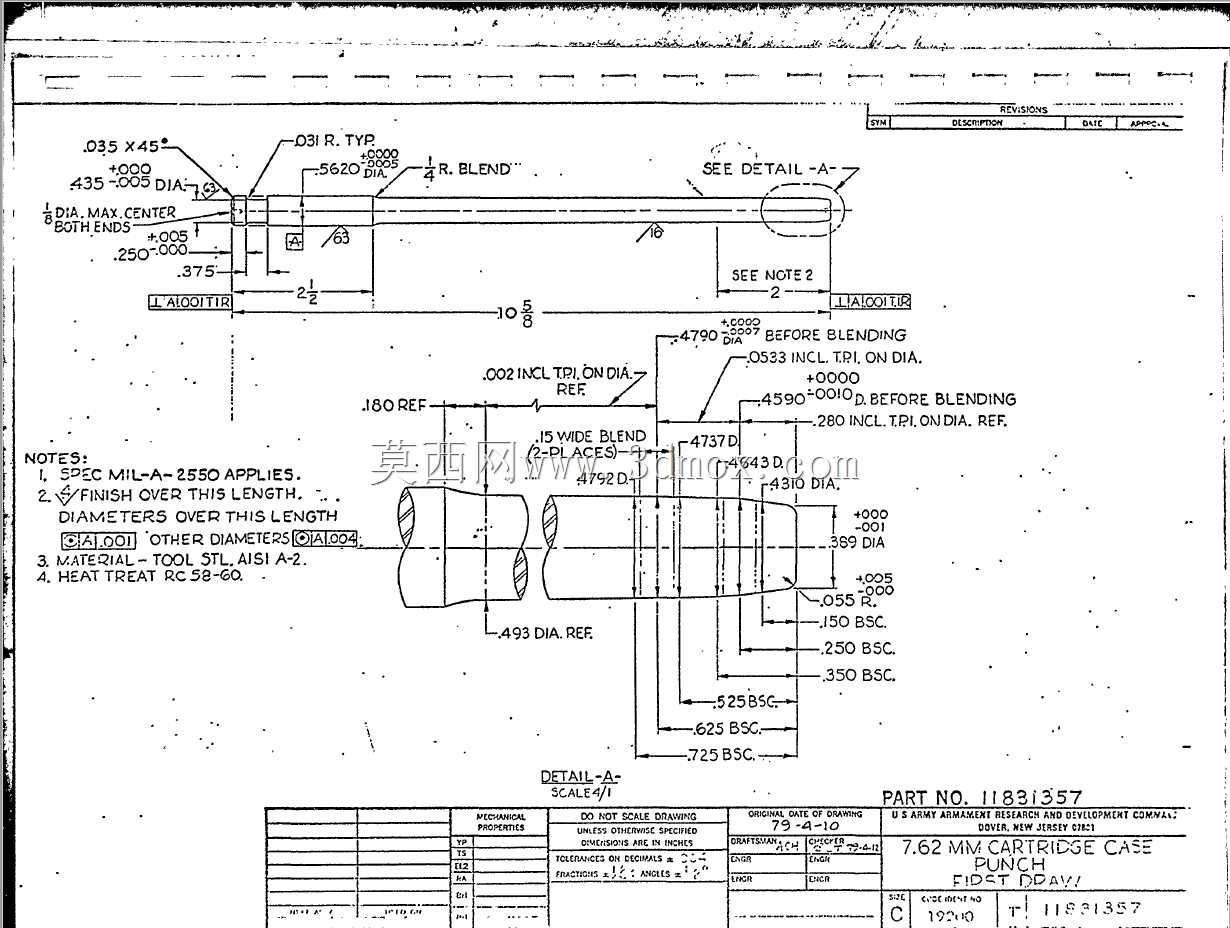

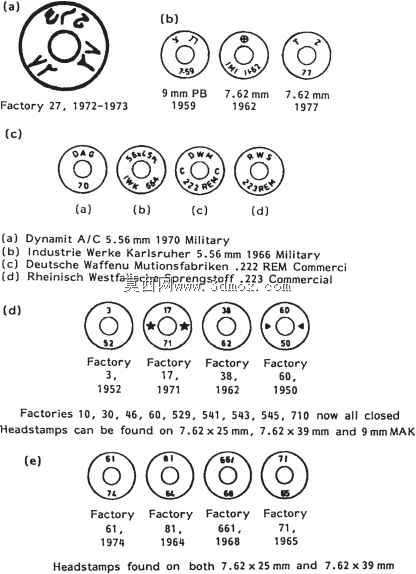

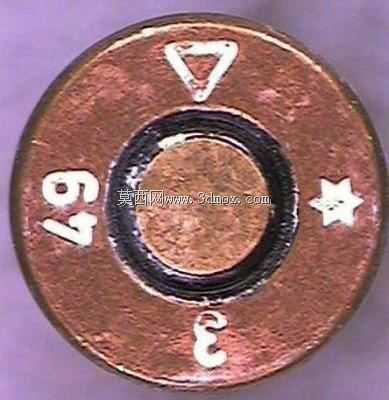

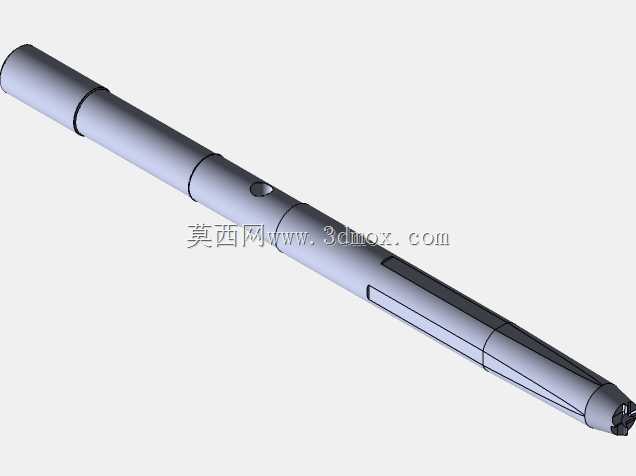

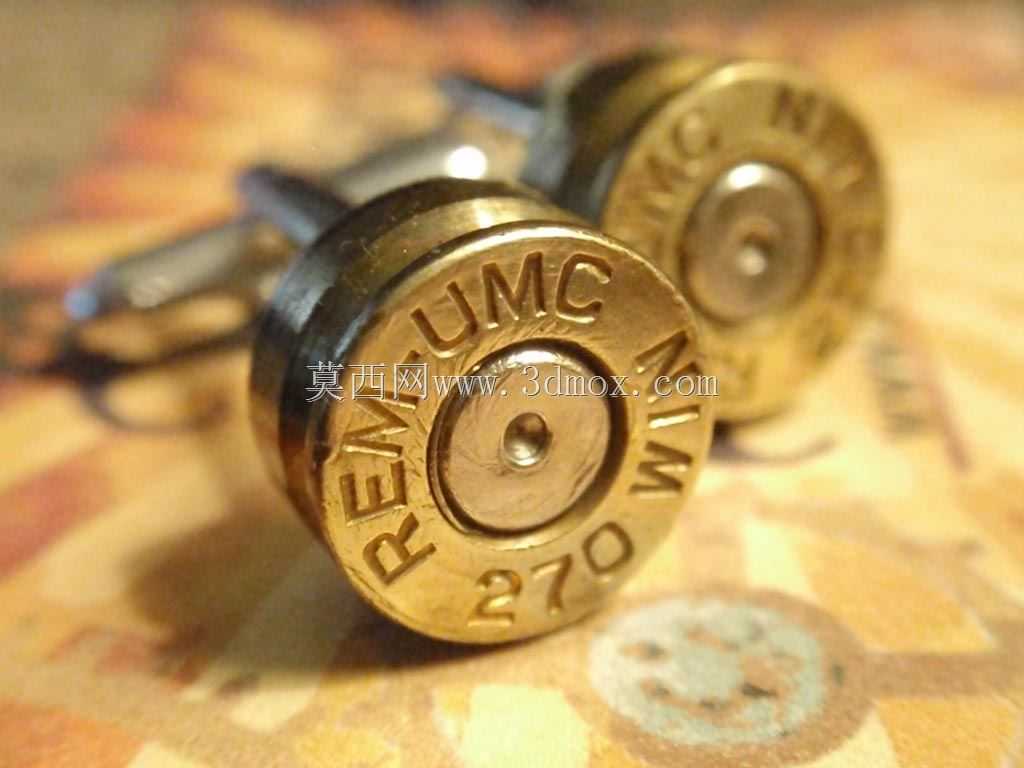

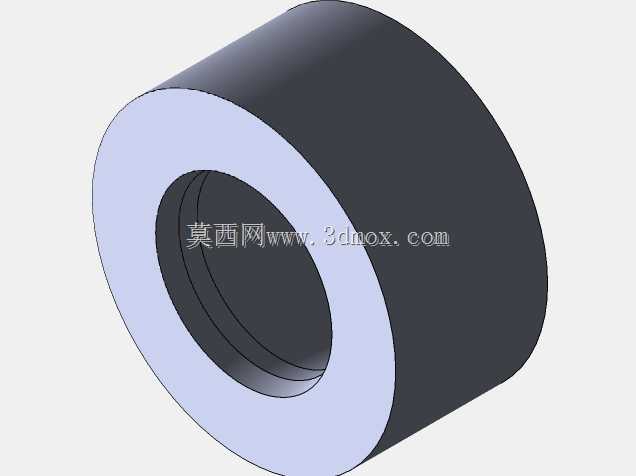

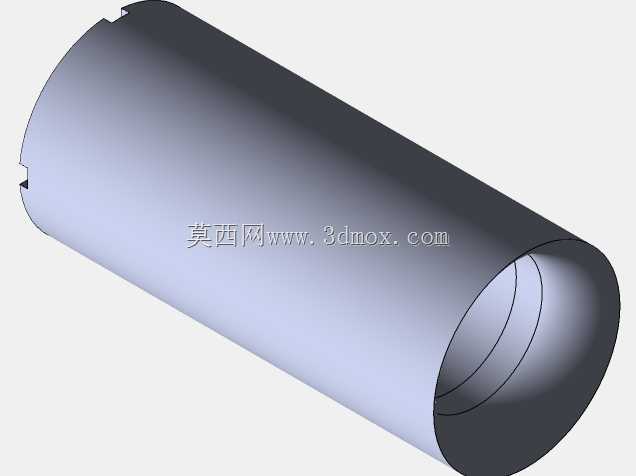

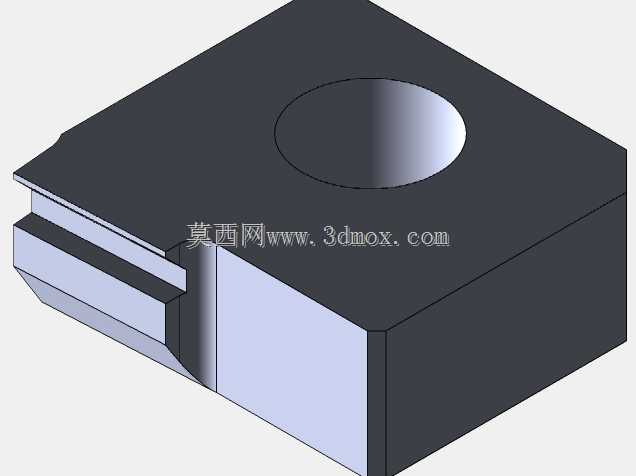

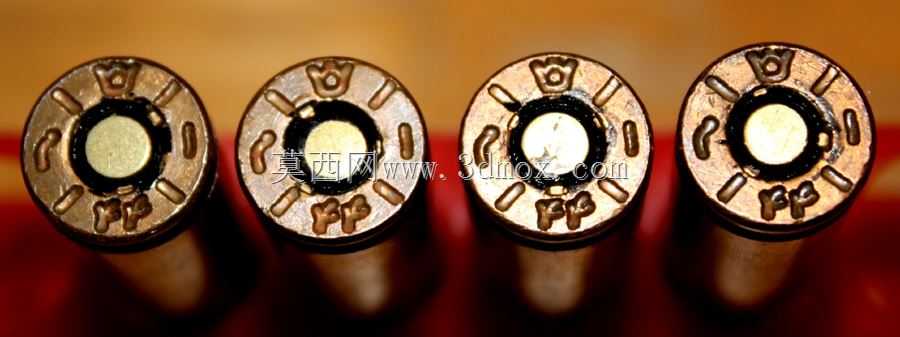

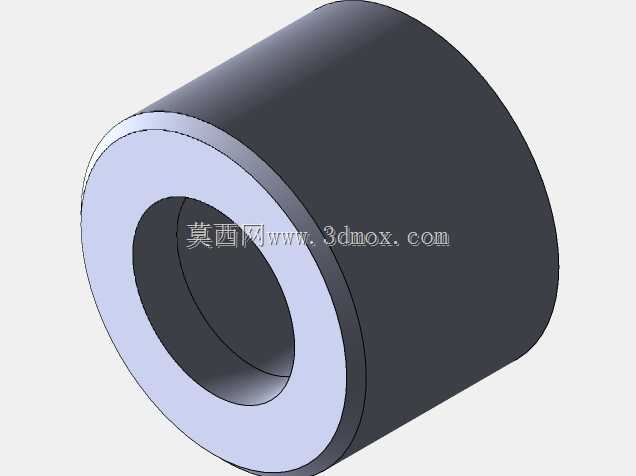

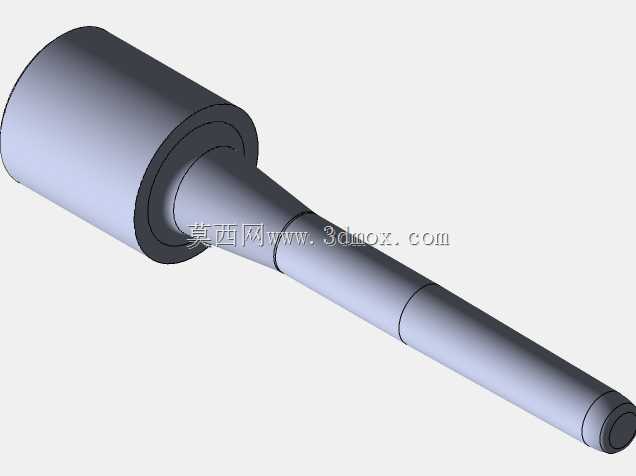

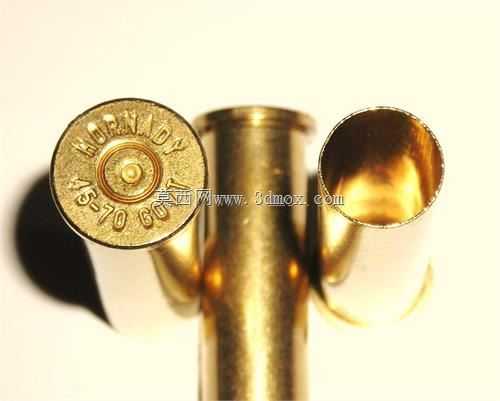

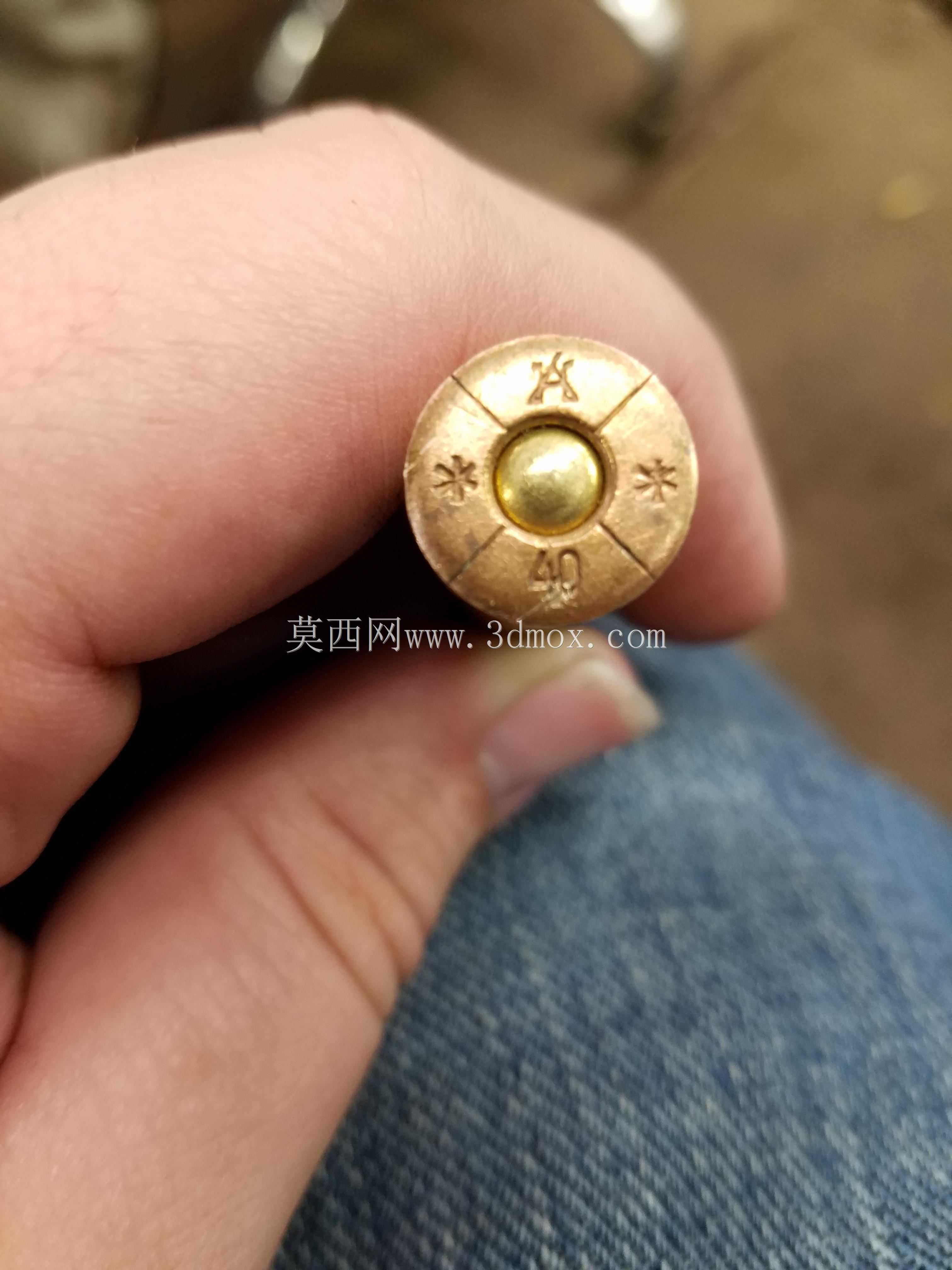

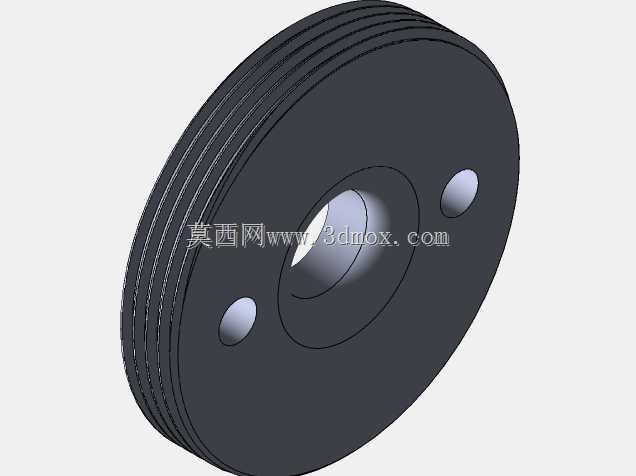

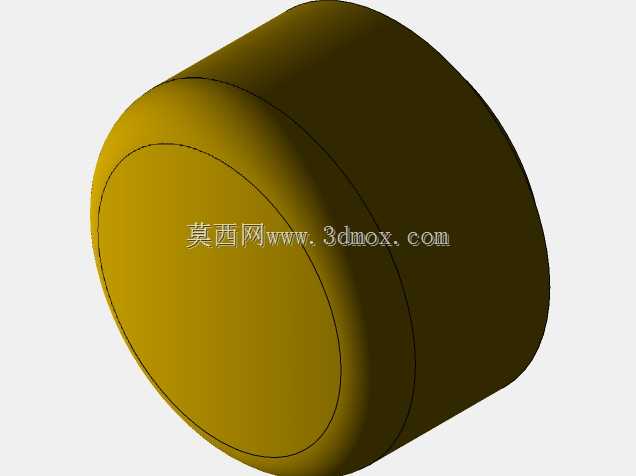

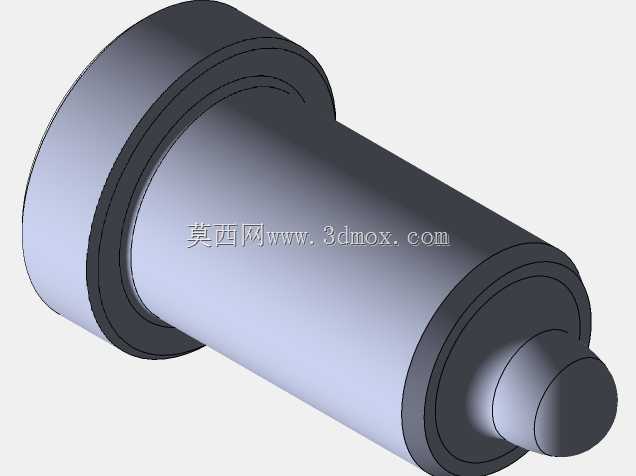

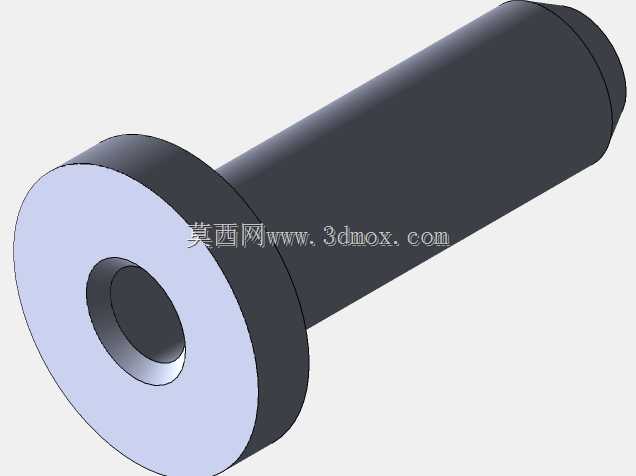

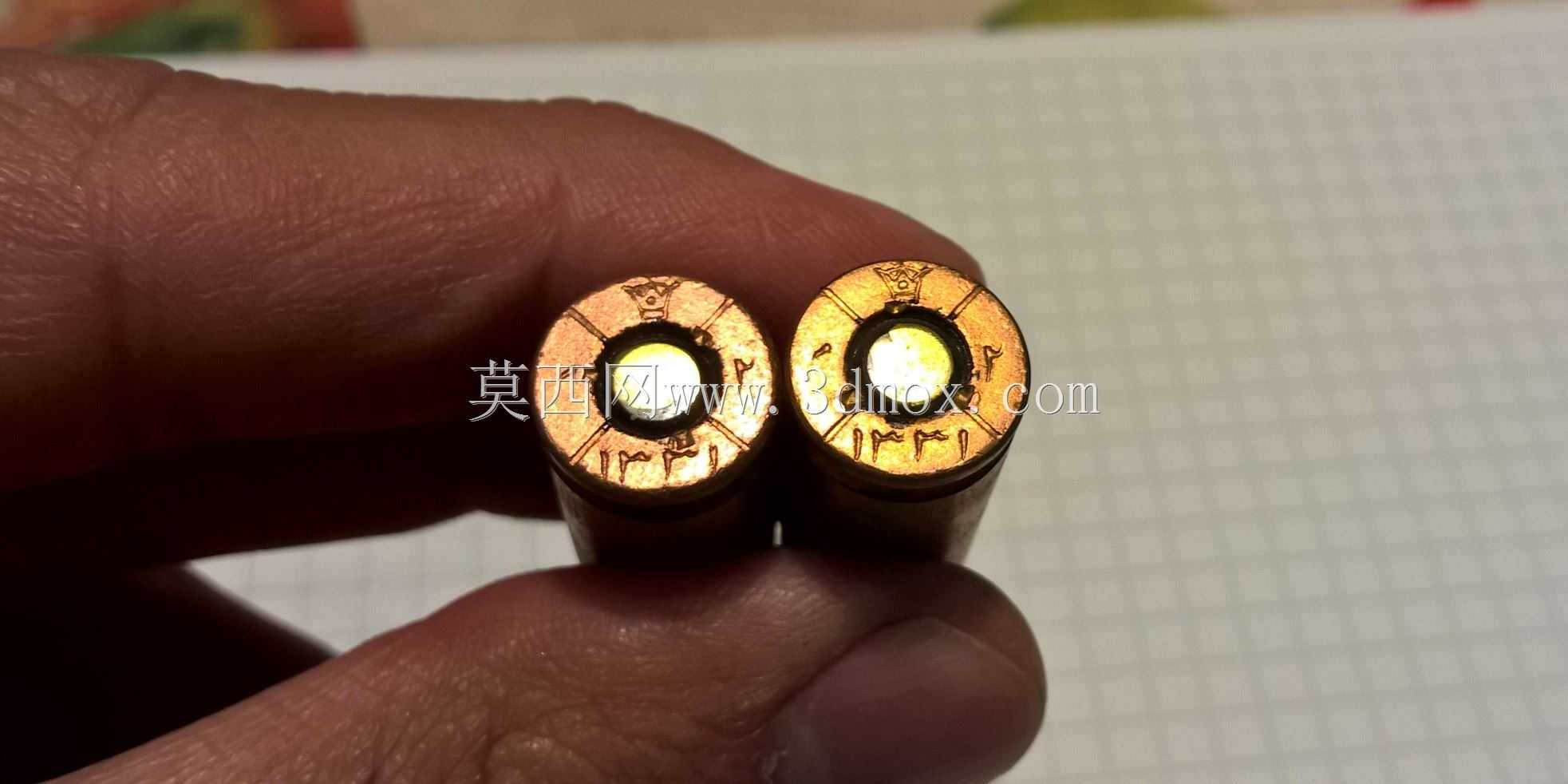

这套结构针对7.62北约标准黄铜弹壳的冷冲压成型工序设计，核心解决弹壳批量生产中壁厚均匀性、底缘成型精度、壳体同轴度的工艺痛点，适配中小口径弹药零部件的量产加工场景。从实际产线应用来看，弹壳作为弹药的核心承载部件，其成型质量直接关系到弹药击发可靠性、弹道一致性，这套冲模组件采用三吸盘定位结构，在冲压过程中可稳定固定黄铜坯料，避免送料、冲压阶段的坯料偏移，减少弹壳壁厚差超差的废品率。设计阶段优先考虑了黄铜材料的延展特性，冲头工作段的圆角半径经过反复验证，既保证冲压过程中黄铜材料的流动顺畅，避免拉裂、褶皱缺陷，又能控制弹壳内腔的尺寸精度，满足后续装药、弹头压装的配合公差要求。模具的安装边界适配常规吨位的开式可倾压力机，模柄尺寸符合通用工装的安装标准，无需对现有冲压设备做额外改造即可快速上线，上下模的合模导向采用滑动导柱结构，保证反复冲压过程中的对中精度，延长模具的连续冲压寿命。从功能特性来看，这套结构覆盖弹壳从坯料拉伸到底部成型的多道工序，冲头的工作表面做了镜面抛光处理，减少黄铜材料在冲压过程中的粘附，降低弹壳表面的拉伤概率，模具的卸料结构采用弹性卸料板，冲压完成后可顺利将成型弹壳从冲头上脱出，避免工件卡模影响生产节拍。实际建模过程中，对弹壳底缘的刻字、底部火台的成型结构做了细节还原，这些结构直接对应弹壳生产中的底火压装、批次标识工序，设计时充分考虑了成型后弹壳的退料角度，所有成型面的脱模斜度控制在合理范围，既保证成型尺寸精度，又能顺利脱模。不同于追求完美几何轮廓的概念设计，这套结构的尺寸标注完全贴合实际生产的工艺基准，部分参考尺寸以半径定义，方便加工时的刀具路径编程，也便于产线调试时的尺寸修正，结构中预留的磨损补偿余量，可在模具使用一段时间后通过调整垫片补偿冲头磨损量，延长模具的整体使用寿命，适配军工零部件生产中对工装稳定性、批量一致性的严苛要求。
