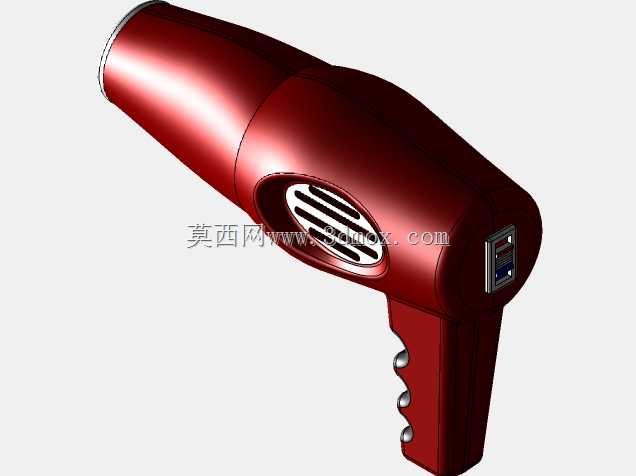

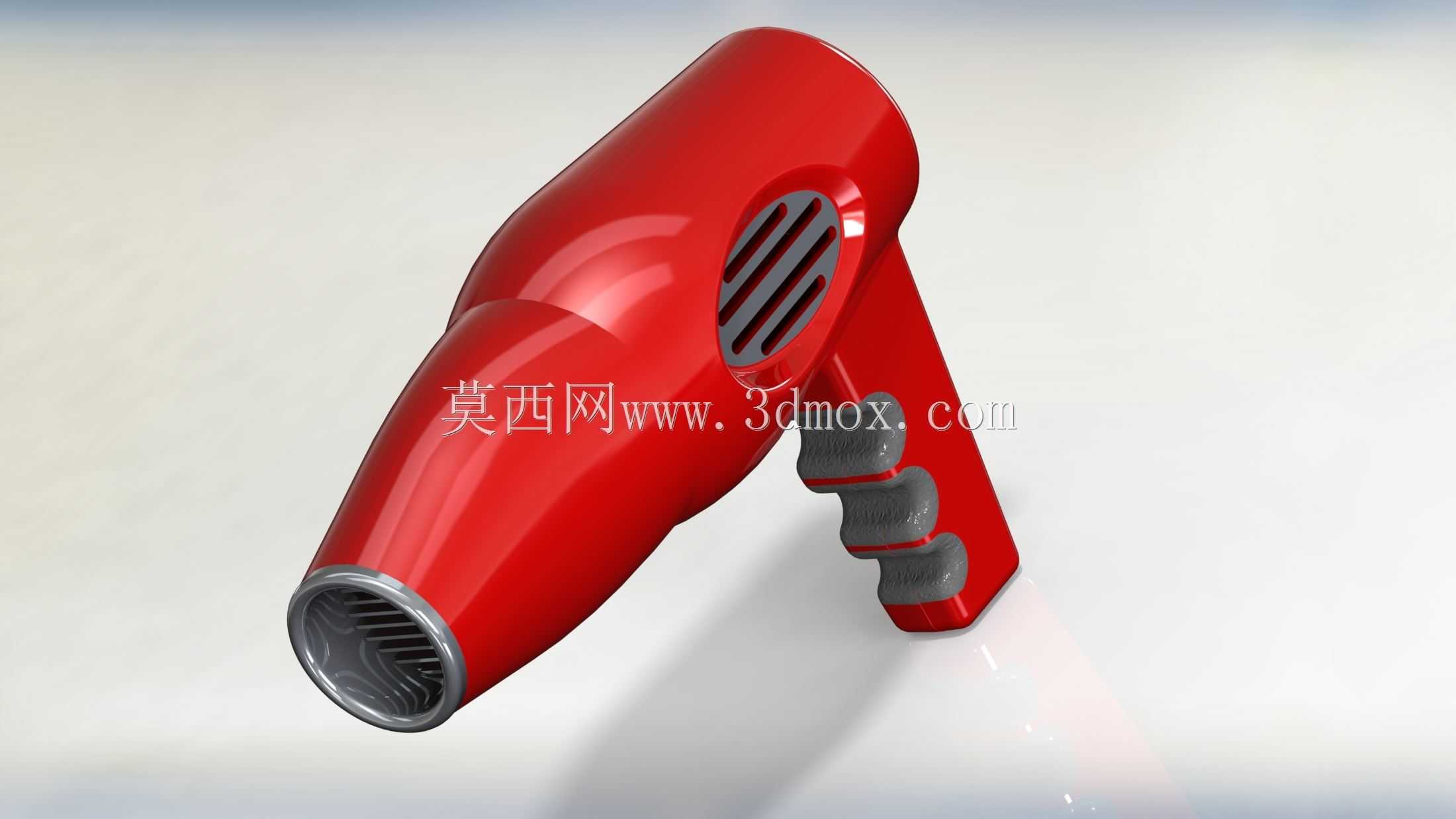

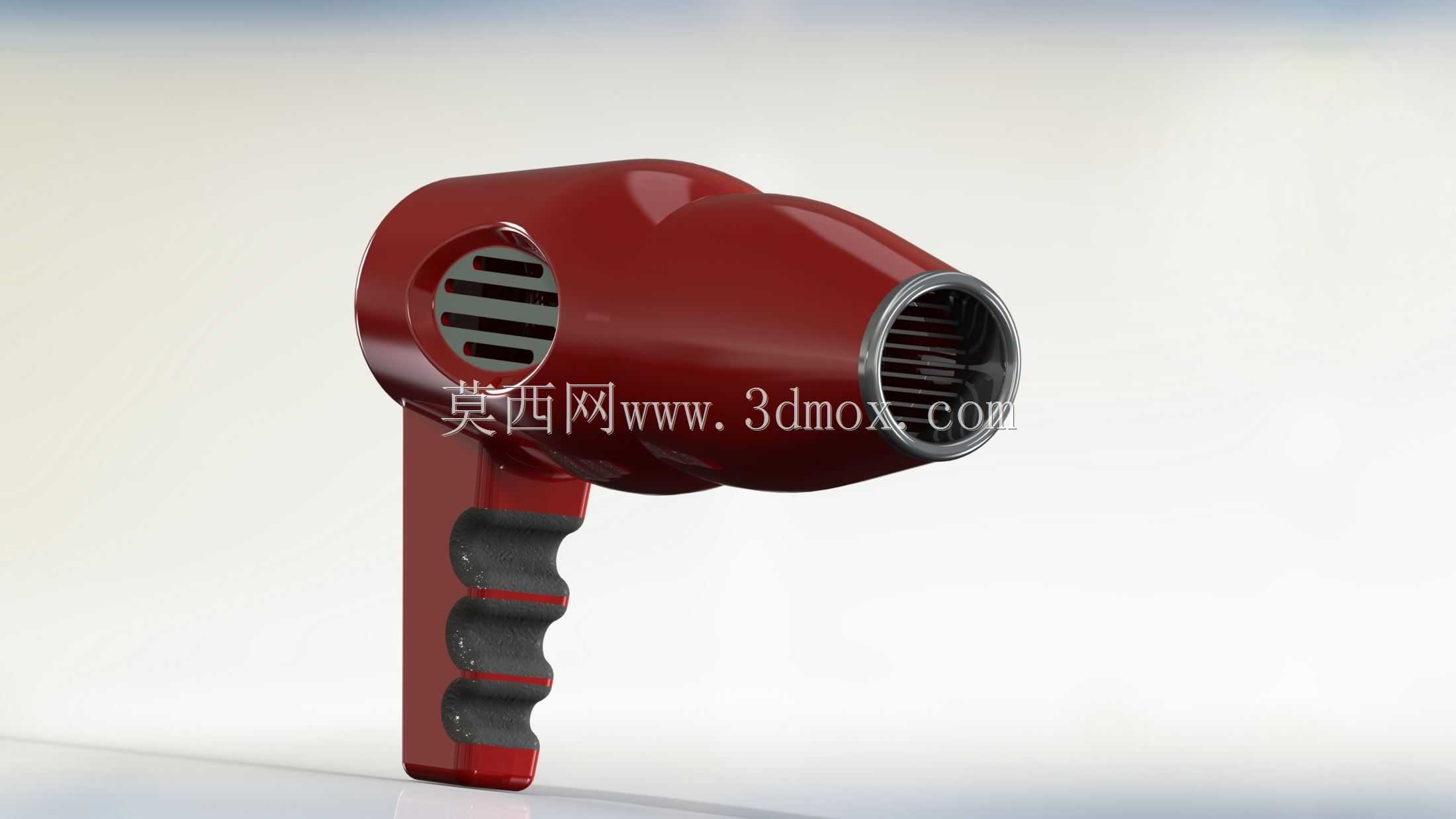

家用手持电吹风内部结构外观三维数模

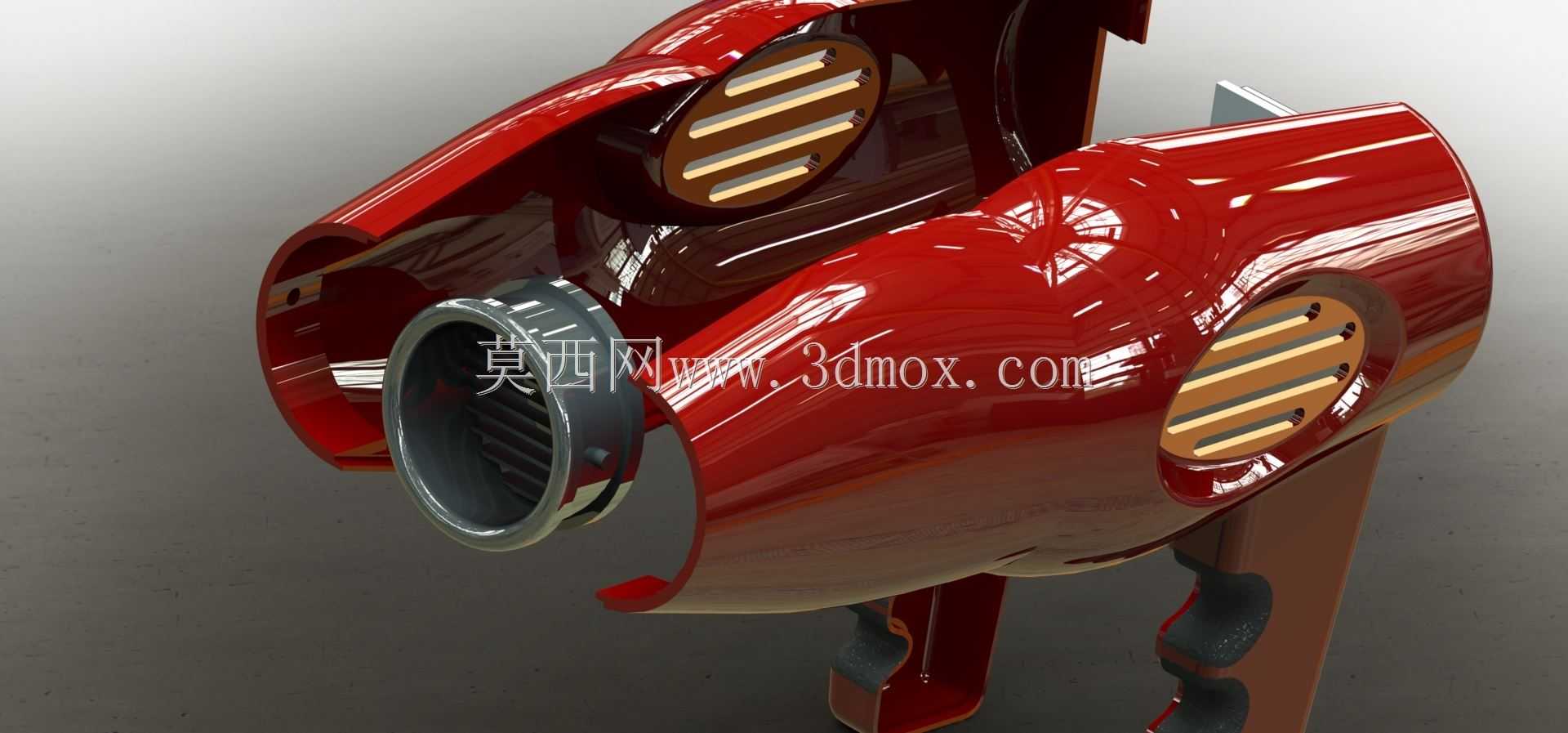

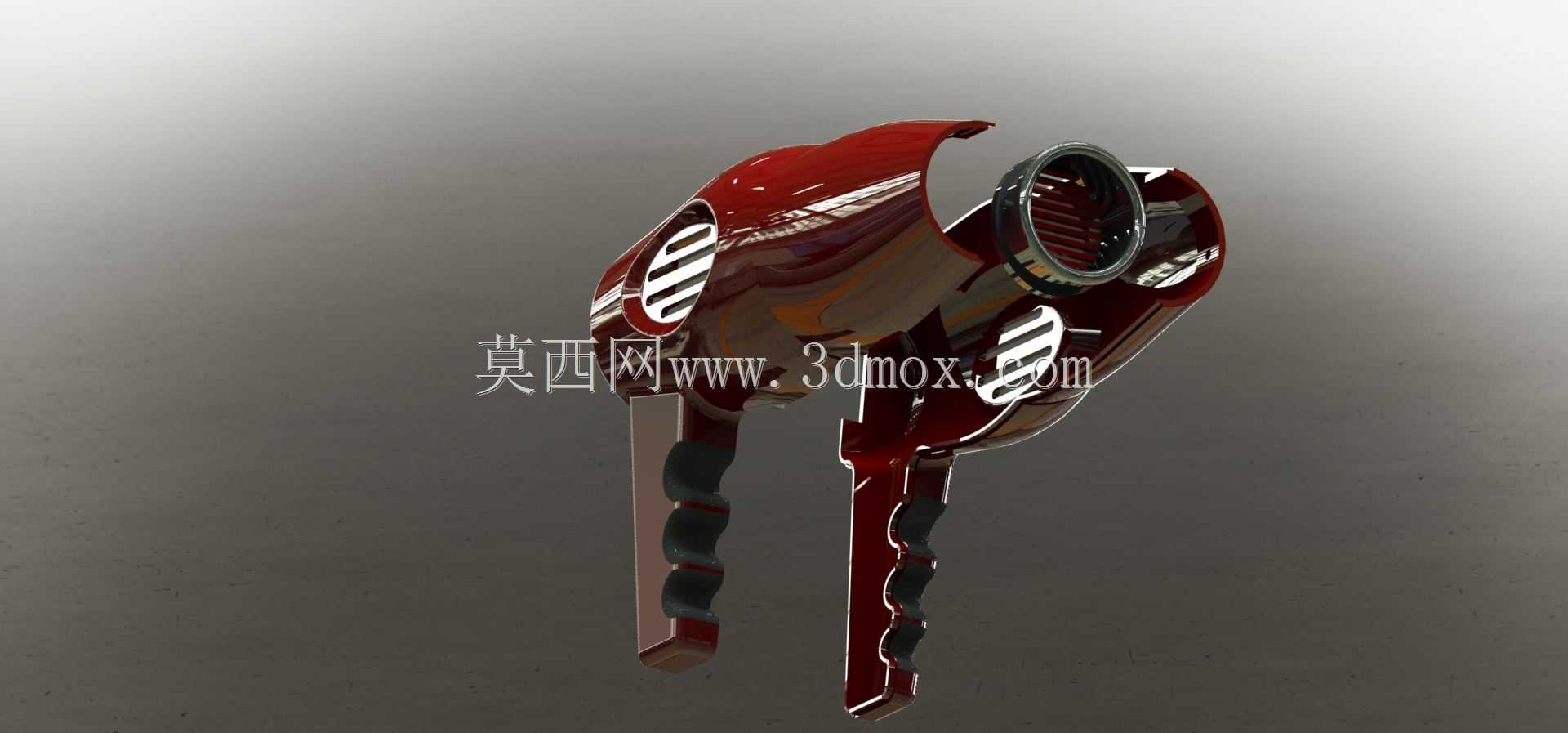

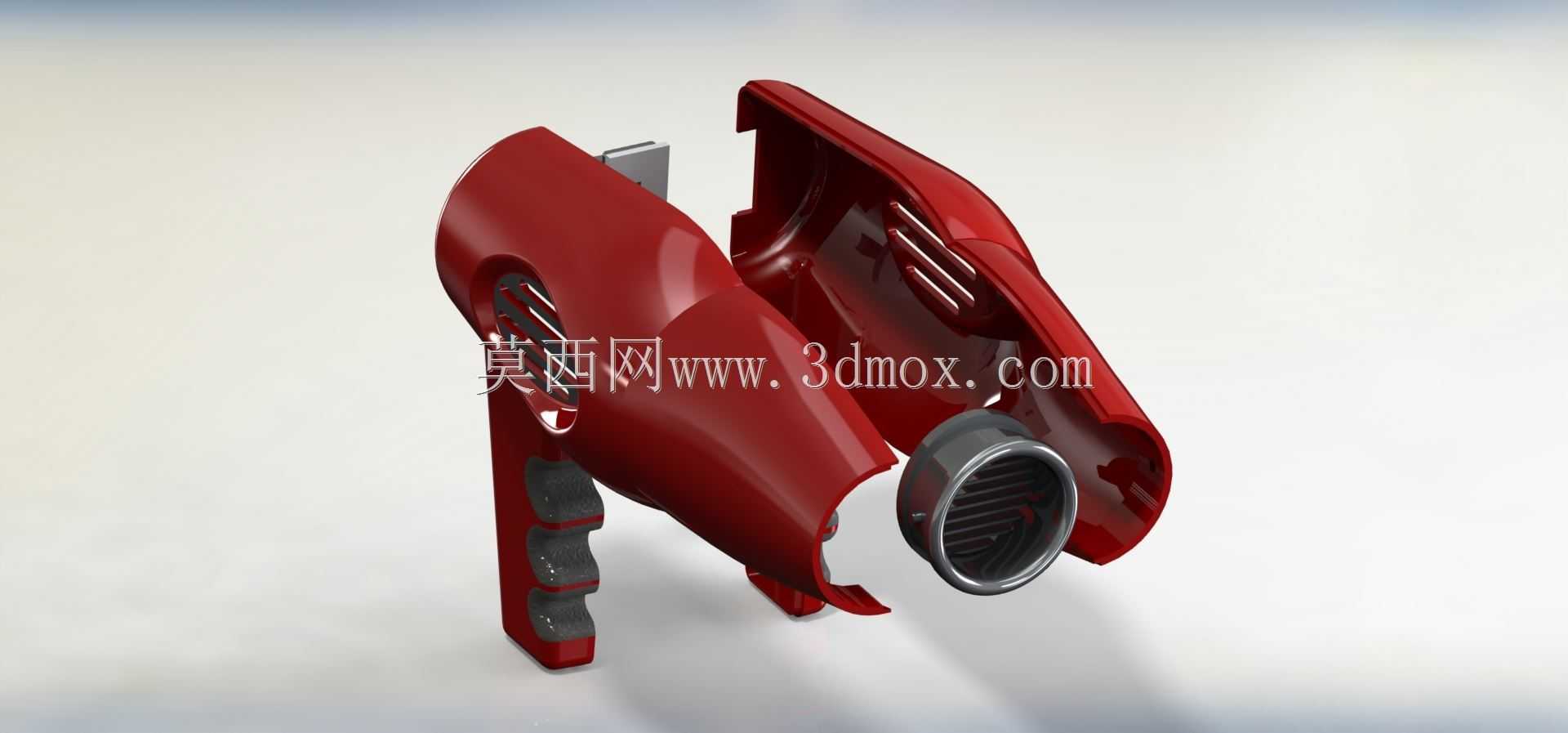

这款手持电吹风的三维数模完整还原了产品的壳体拆分、内部组件安装位与握持结构，可直接用于家电产品开发阶段的结构验证、外观手板打样参考。从实际应用场景来看，该结构适配普通家庭日常干发、美发造型使用，也可满足小型宠物毛发吹干、局部物件快速除潮等生活化场景需求，握持段的弧度贴合成年人手掌自然弯曲形态，长时间举持操作不易产生明显的肌肉酸胀感。设计过程中优先考虑了内部风道的顺畅性，进风区域设置在机身两侧的格栅位置，格栅的条状开孔做了向内倾斜的导向处理，既可以避免较大体积的异物被吸入风筒内部，也能引导气流以更平缓的角度进入风机腔，减少气流紊流带来的工作噪音。机身前端的出风嘴做了阶梯式的嵌套结构，可适配不同口径的集风嘴、散风嘴配件，安装时依靠卡扣结构实现快速卡接，无需额外紧固件即可保证配件使用过程中不脱落。从安装边界来看，壳体分为左右对合的两部分，合模线沿着机身侧面的曲率自然过渡，装配时通过壳体内部预设的螺柱定位，配合自攻螺丝即可完成壳体紧固，内部预留的电机安装位、加热丝支架安装槽、开关按键卡位都做了对应的限位筋设计，组装时各部件可快速定位，减少装配环节的对位调整时间。机身表面做了高光曲面处理，曲面过渡处的圆角半径统一控制在3-5mm区间，既避免了锐边带来的使用划伤风险，也能让外壳注塑成型时的熔体流动更顺畅，减少注塑件表面的熔接痕、缺胶等缺陷。握持区域的防滑结构做了内嵌式的软胶安装位，软胶装配后与硬壳表面保持齐平，不会出现凸起积灰的问题，按键位置设置在握持段拇指自然触碰的区域，按键的按压行程设置在1.2-1.8mm区间，按压力度控制在合适范围，操作时无需刻意调整握持姿势即可完成档位切换。两侧进风格栅的开孔宽度控制在安全范围内，可避免使用过程中手指误触内部发热组件，同时格栅与内部风机的距离做了合理预留，防止气流直吹叶片产生高频啸叫。
