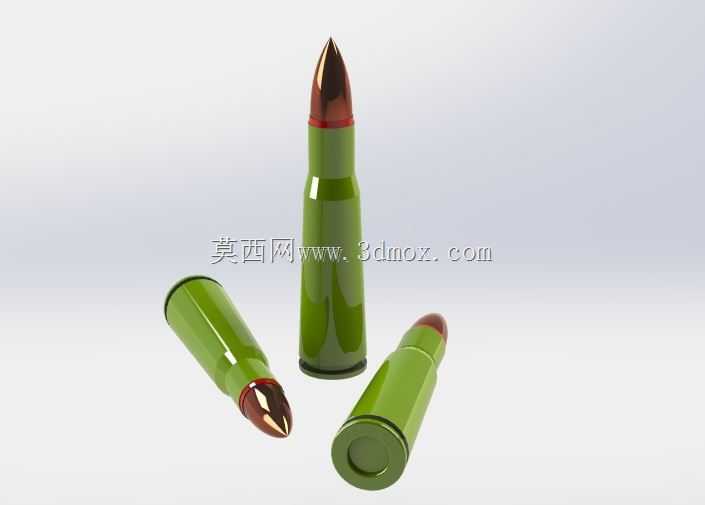

军用制式步枪子弹弹头结构三维造型

本次构建的枪弹弹头三维模型，核心服务于轻武器结构教学、弹道仿真验证、军工展品数字化复刻三类场景，在轻武器研发的前期方案论证阶段，可直接嵌入供弹机构、坡膛结构的装配干涉校验环节，替代传统实物打样的低效验证流程。从实际功能逻辑出发，弹头作为枪弹的终端作用部件，其外形轮廓直接决定内弹道挤进状态、外弹道飞行稳定性与终点侵彻效能，建模过程中严格遵循制式步枪弹的弹头弧形部、圆柱部、尾锥部三段式结构比例，弧形部母线采用双圆弧拟合设计，既保证飞行过程中的空气阻力系数控制在合理区间，也能适配坡膛的挤进角度，避免发射时出现弹头偏航、披甲破裂的问题。设计阶段优先考虑了装配边界的匹配性，弹头圆柱部直径与弹壳口部的过盈配合量控制在0.02-0.04mm区间，既保证拔弹力符合战术技术要求，也能在推弹入膛过程中不会因挤压力过大导致弹头变形；弹头尾部的尾锥角度设置为9度，有效减小亚音速飞行阶段的底部涡流阻力，兼顾中近距离的存速能力与散布精度。外形尺寸层面，模型严格参照主流中间威力步枪弹的弹头参数设定，整体长度、弧形部占比、圆柱部长度均符合实弹的尺寸公差要求，披甲与铅芯的装配结构做了分层建模处理，可直接用于侵彻靶板的有限元仿真前处理，无需二次拆分几何特征。在结构细节处理上，弹头尖部的圆弧过渡做了0.1mm的钝化处理，避免加工或装配过程中出现尖部磕碰变形的问题，弹尖与披甲的结合位置做了环形压合槽的结构还原，保证铅芯与披甲在高速旋转、撞击目标时不会出现分离脱落。从应用延伸角度，该模型可直接用于轻武器操作培训的虚拟仿真场景，配合枪械模型完成供弹、上膛、击发的全流程动作演示，也可作为军工科普展项的数字化素材，通过剖面展示让受众直观理解弹头的内部结构与作用原理；在弹道仿真场景中，模型的质心位置、转动惯量参数均按照实弹的质量分布做了配重设定，导入仿真软件后可直接计算飞行轨迹、风偏修正量等核心参数，无需额外调整质量属性。建模过程中规避了不必要的工艺细节冗余，所有几何面均做了连续曲率处理，既保证渲染展示时的光影效果自然，也能满足后续3D打印制作实体教具的网格要求，不会出现破面、非流形几何等影响加工的问题。
