手持信号发射装置结构设计方案

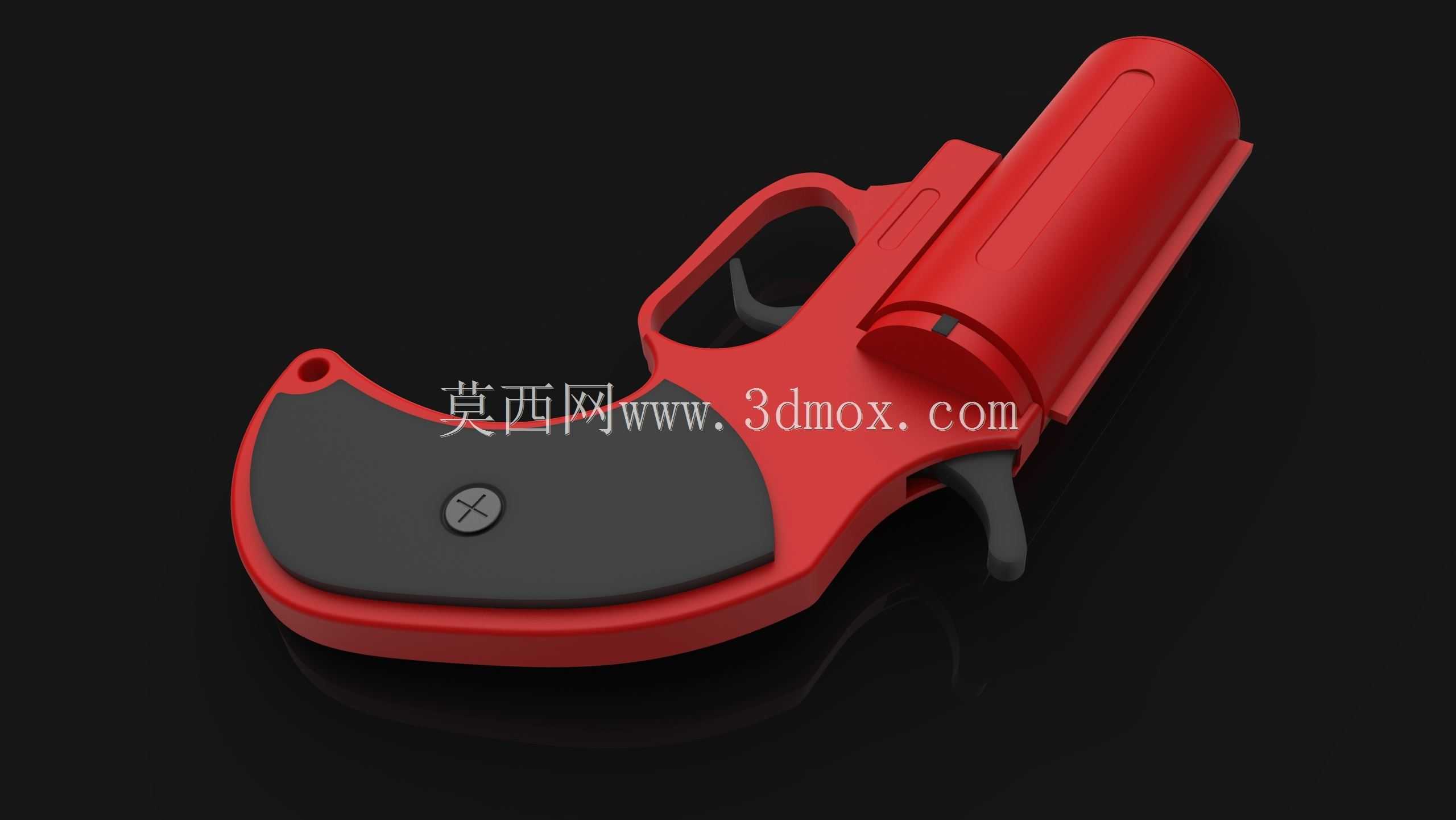

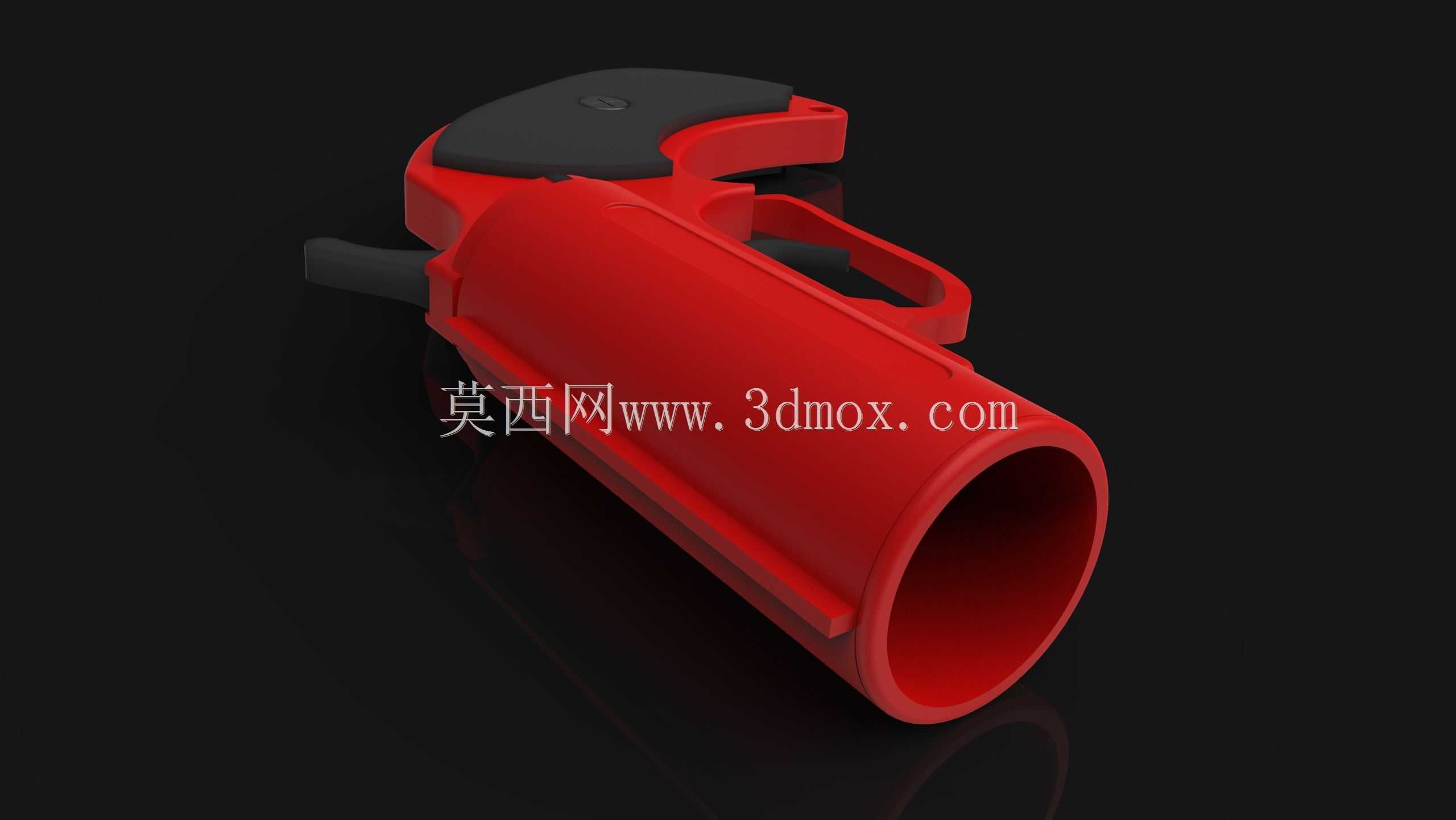

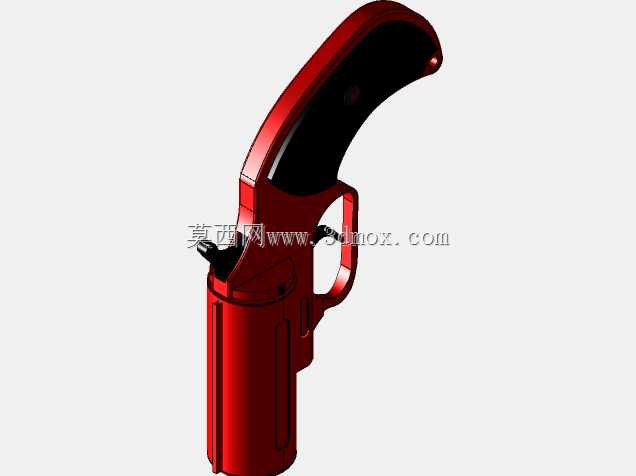

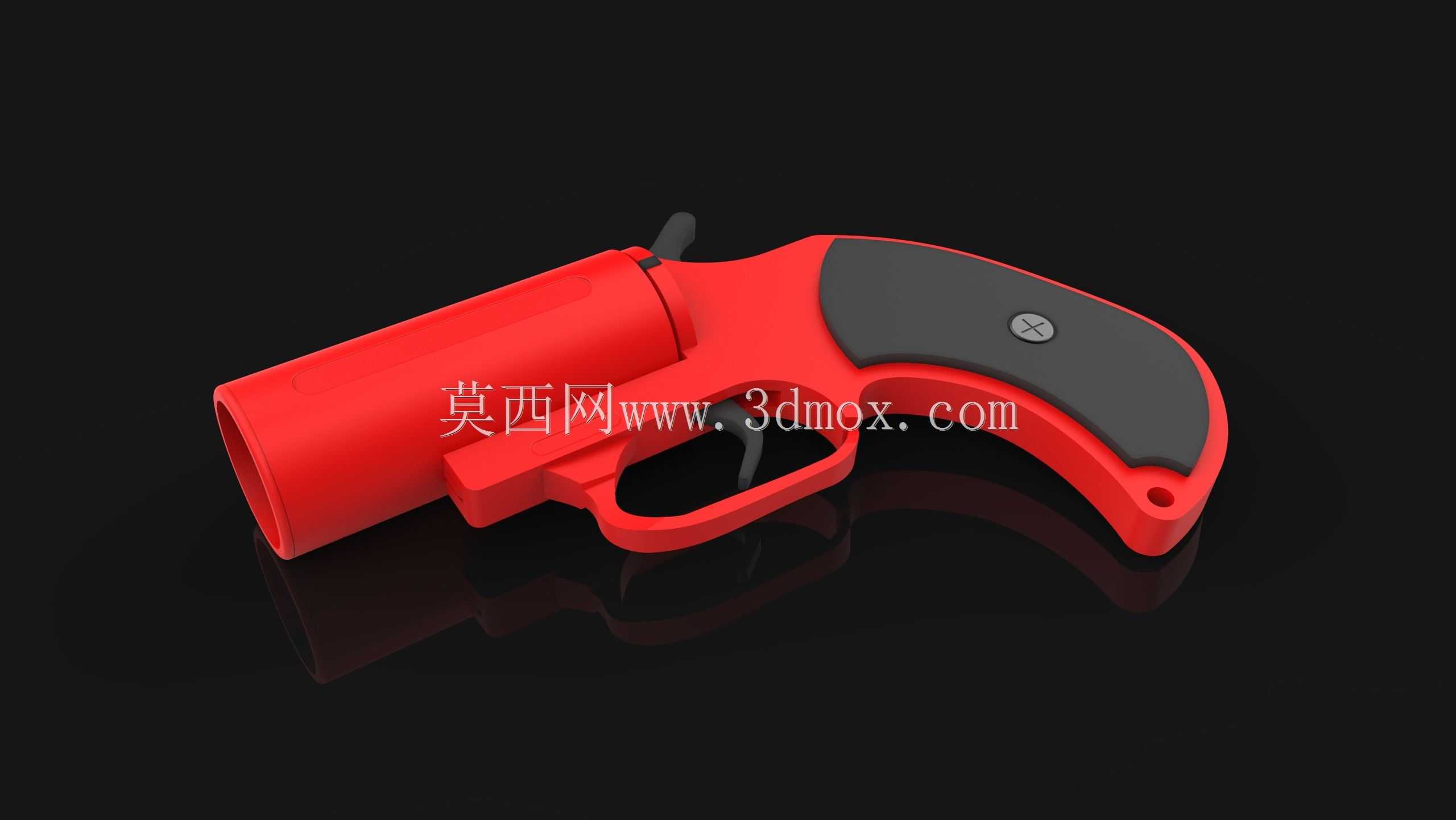

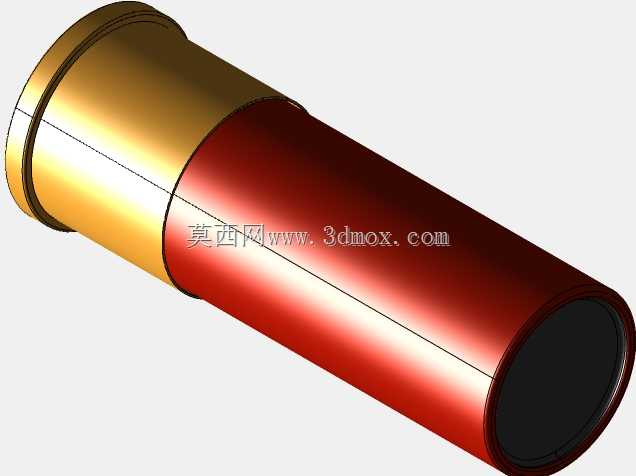

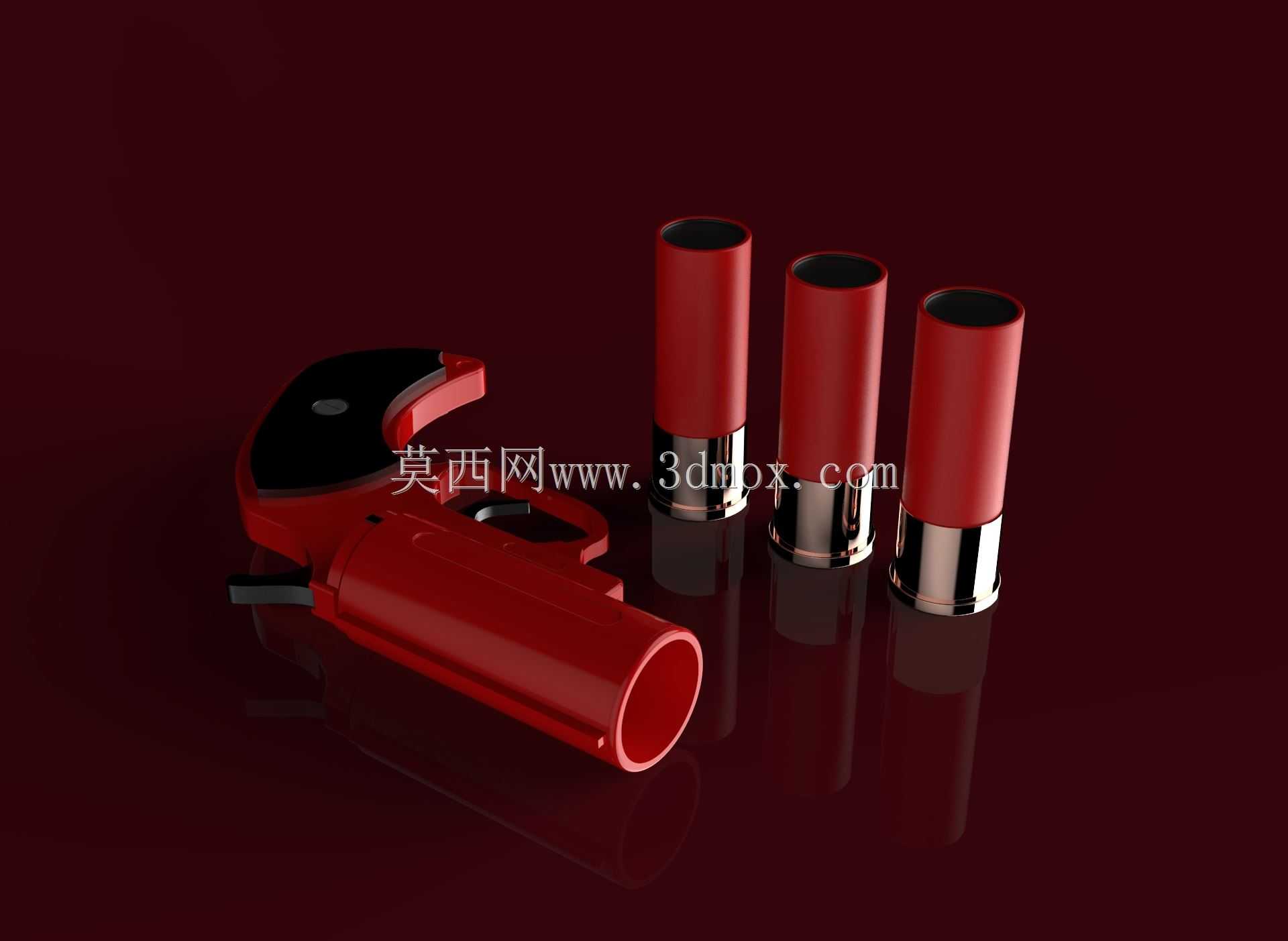

这款手持信号发射装置的结构设计，首先围绕户外应急、海事救援、野外作业等核心应用场景展开，在做整体方案排布时，优先考虑单手握持的操作便利性，握把区域做了贴合手掌弧度的曲面过渡，扳机位置的触发行程控制在合理区间，避免误触的同时保证紧急情况下的操作响应速度。装置主体的筒体部分采用同轴度公差严格控制的圆筒结构，内部预留信号弹装填的导向腔，腔体内壁做了光滑减阻处理，减少装填与发射过程的卡滞风险，筒体尾部设置了定位卡扣结构，与配套的信号弹底部凸台精准配合，保证装填到位后不会出现松动移位的情况。配套的信号弹壳体采用金属与非金属复合结构，底部的金属底座部分做了导电接触点位的预留，与发射装置内部的击发模块位置精准对应，击发模块的安装位置做了密封槽设计，可适配常规的橡胶密封圈，满足户外雨天、高湿环境下的使用防护需求。在外形尺寸的把控上，整体握持部分的周长控制在成年人单手握持的舒适区间，筒体长度经过多轮人机工程校核，既保证发射时的指向稳定性，又不会因为过长导致携行时的剐蹭问题，装置整体的外轮廓没有尖锐凸起，所有边角都做了圆角过渡处理，避免携行过程中勾挂衣物或者划伤操作人员。设计过程中针对击发机构的传动路径做了简化，将传统的多连杆传动优化为单摆臂触发结构，减少了内部零件数量，降低装配复杂度的同时也提升了机构的可靠性，内部的零件安装腔体做了分隔设计，击发机构、储能模块、保险结构分别布置在独立的腔室内，避免不同模块之间的干涉，保险拨片的位置设置在握把上方拇指可快速触碰的区域，拨动手感做了段落感设计，操作人员可通过触感判断保险的开启与关闭状态，不需要目视确认即可完成操作，适配夜间或者视线受阻的应急使用场景。装置外表面的涂层选择兼顾耐磨与防滑属性，握把区域做了细微的纹理处理，即使佩戴防护手套也能获得足够的握持摩擦力，不会因为手滑导致装置脱落。信号弹的外径与筒体内部的导向腔采用间隙配合，配合间隙控制在合理范围，既保证装填顺畅，又不会因为间隙过大导致发射时的指向偏差，每发信号弹的底部都做了统一的定位尺寸，可兼容同规格的通用信号弹，不需要额外做结构适配。整体结构的壁厚经过受力仿真校核，在满足发射时的强度要求前提下尽可能做轻量化处理，降低长时间手持的负重感，装置的挂点位置设置在握把尾部，可连接安全绳挂在操作人员的装具上，避免高空作业或者船舶作业时装置掉落遗失。
