运动款乘用车双色多辐轮毂结构设计

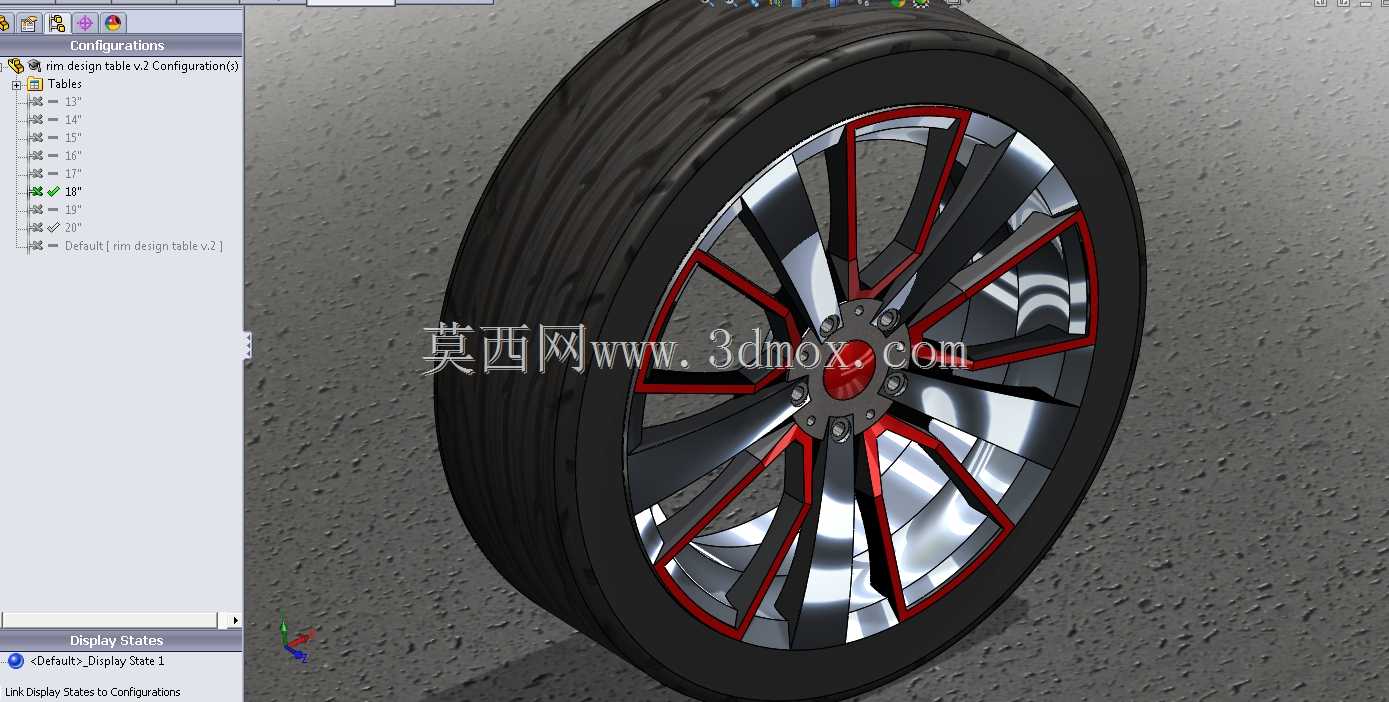

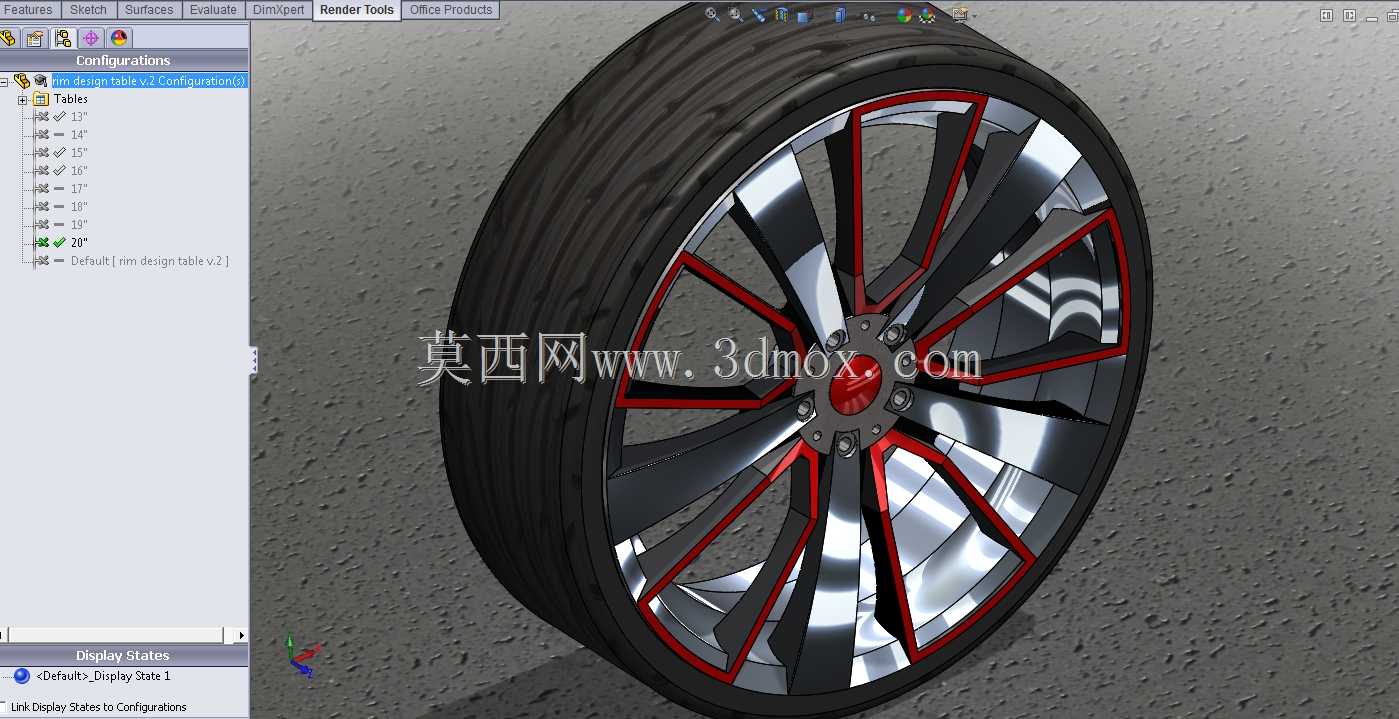

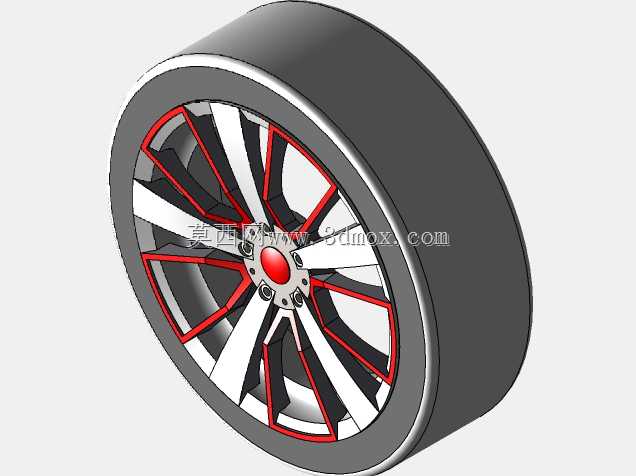

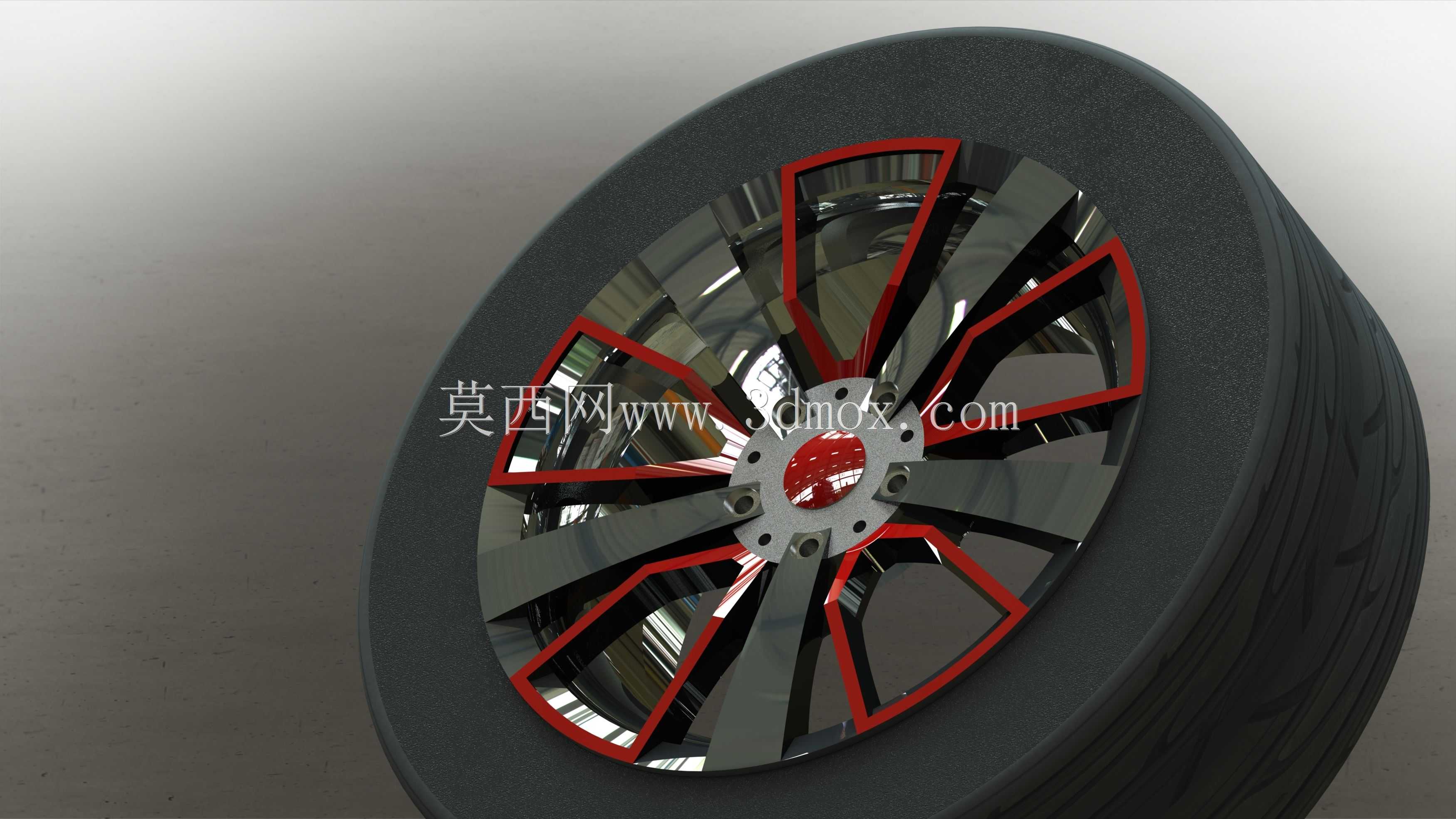

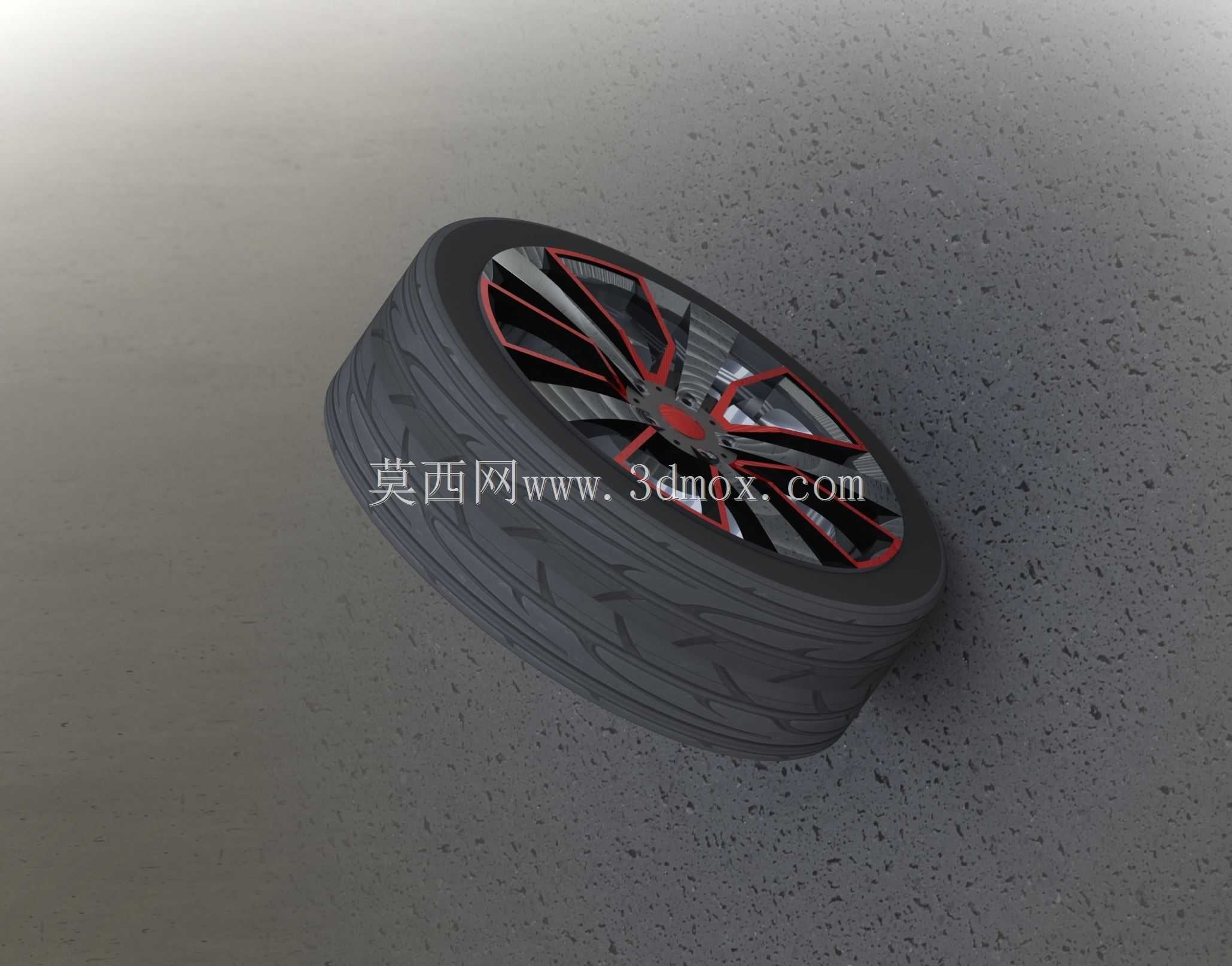

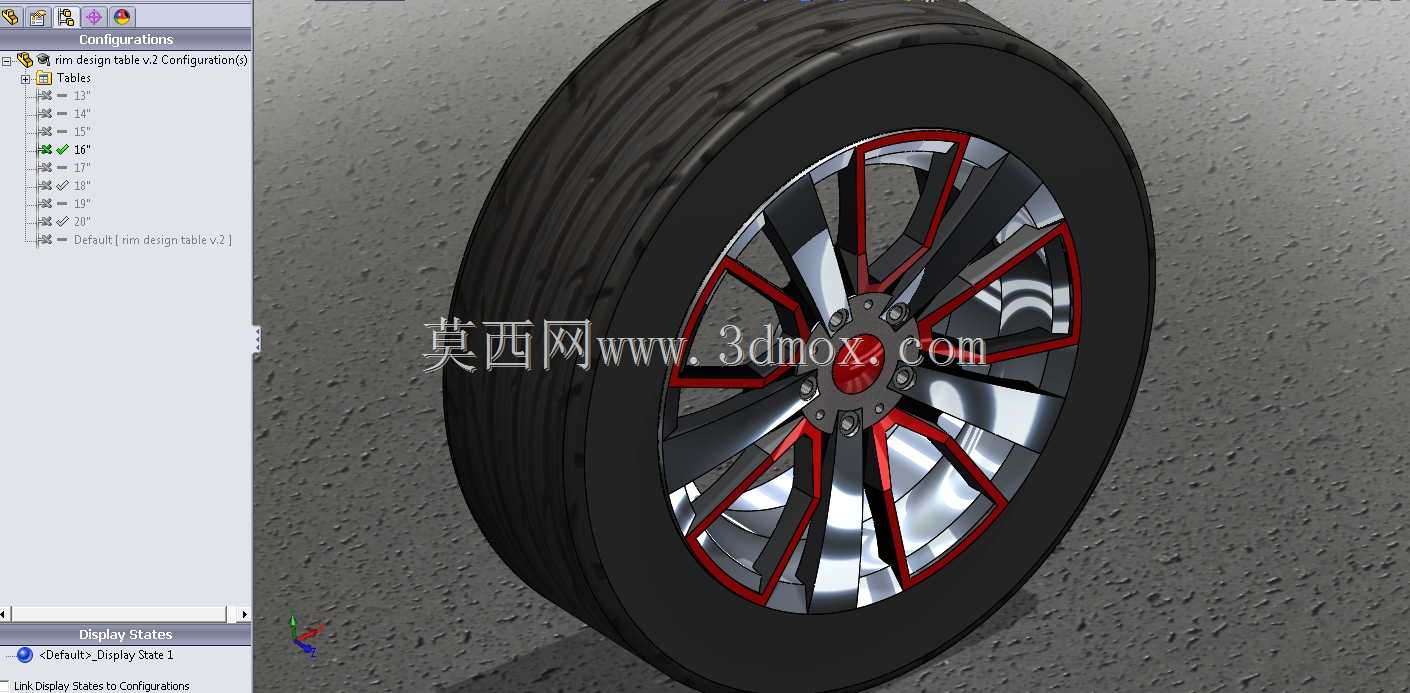

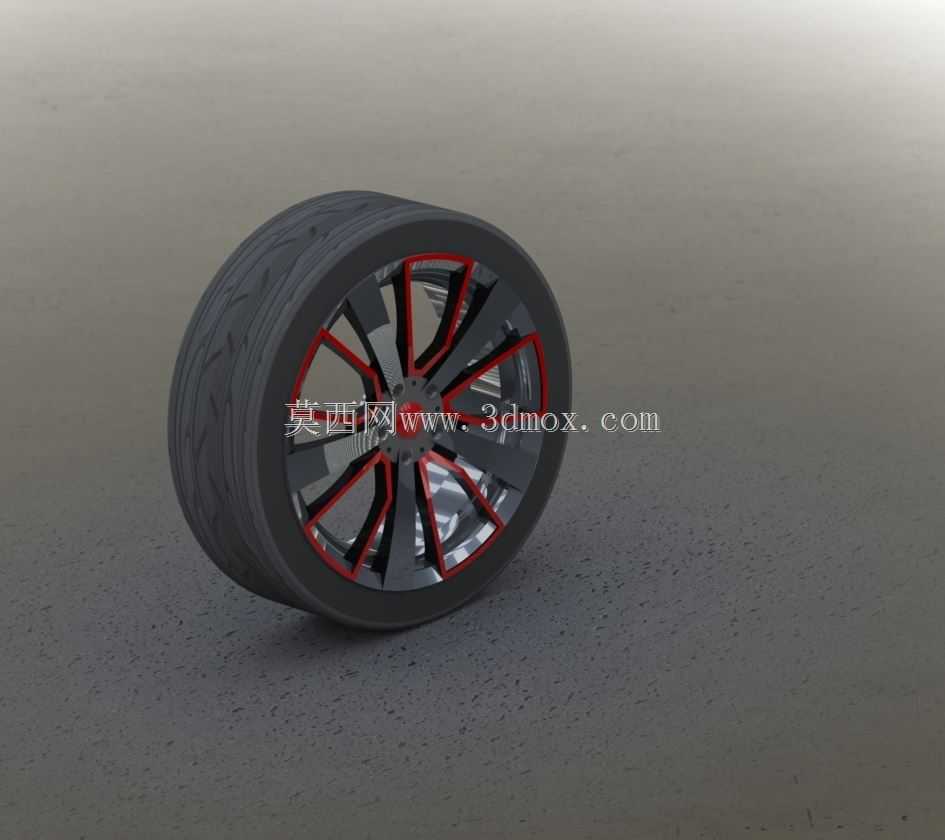

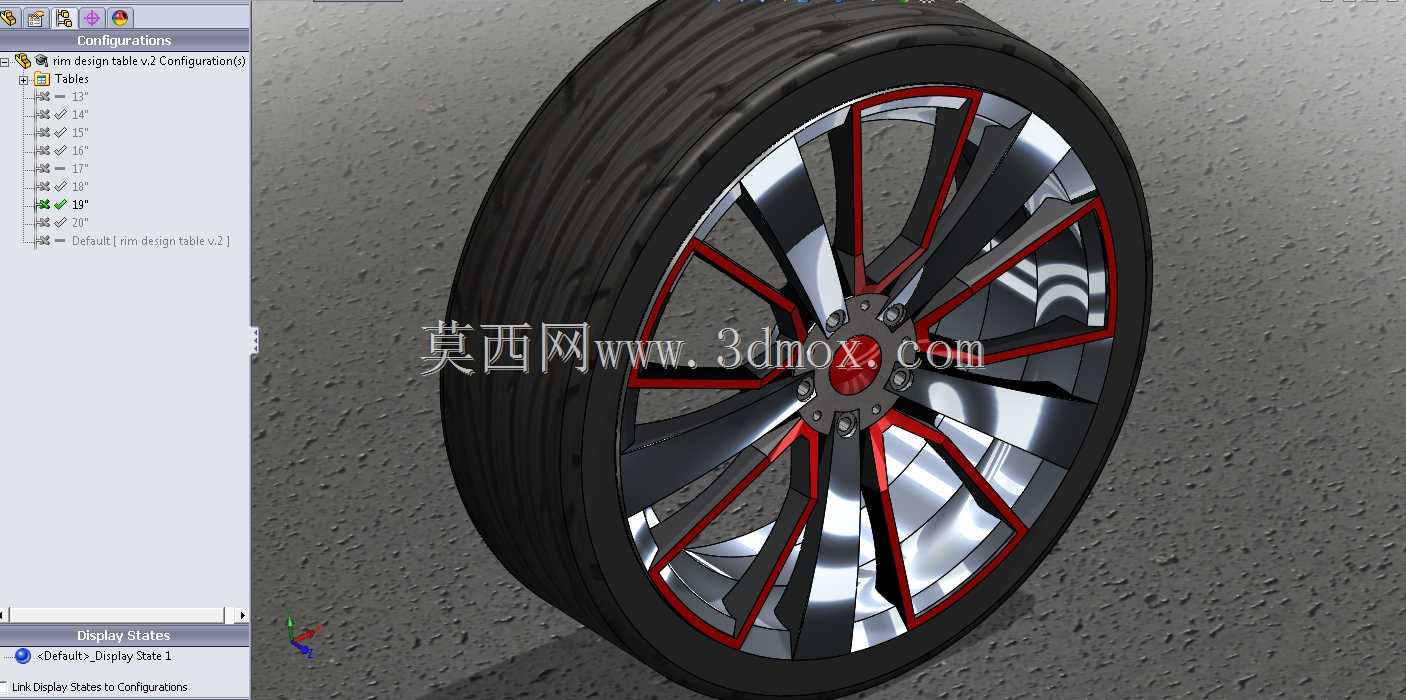

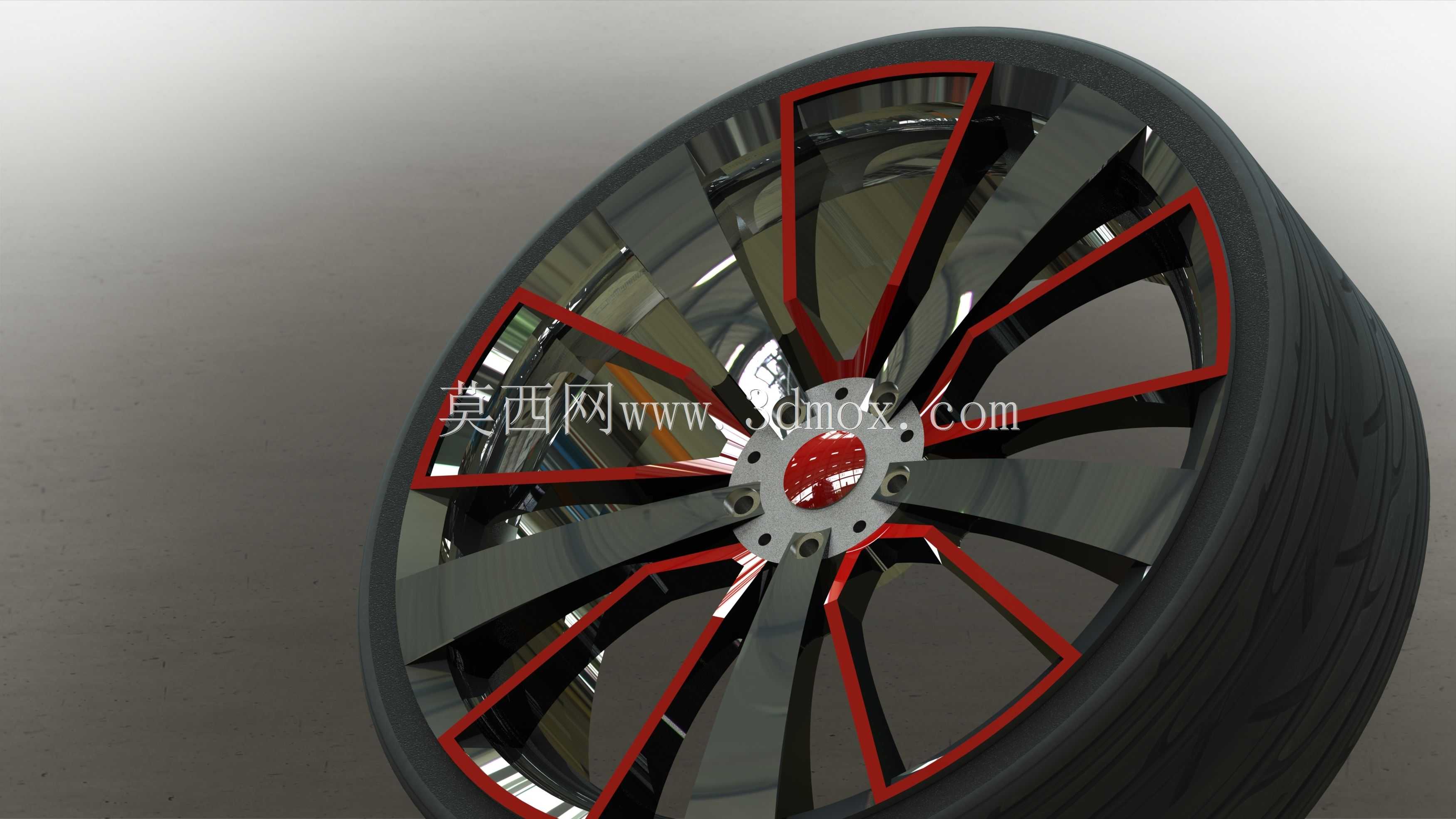

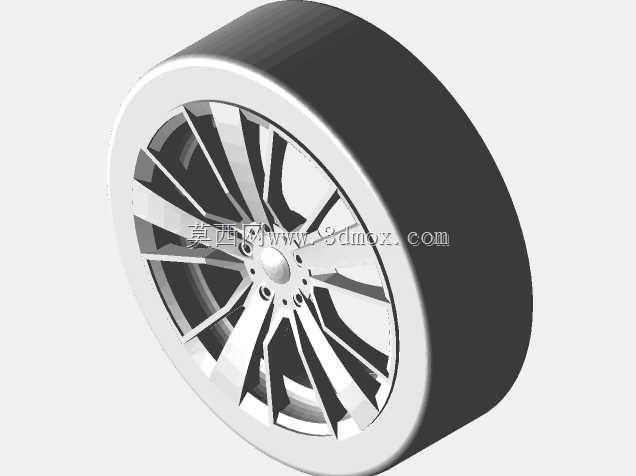

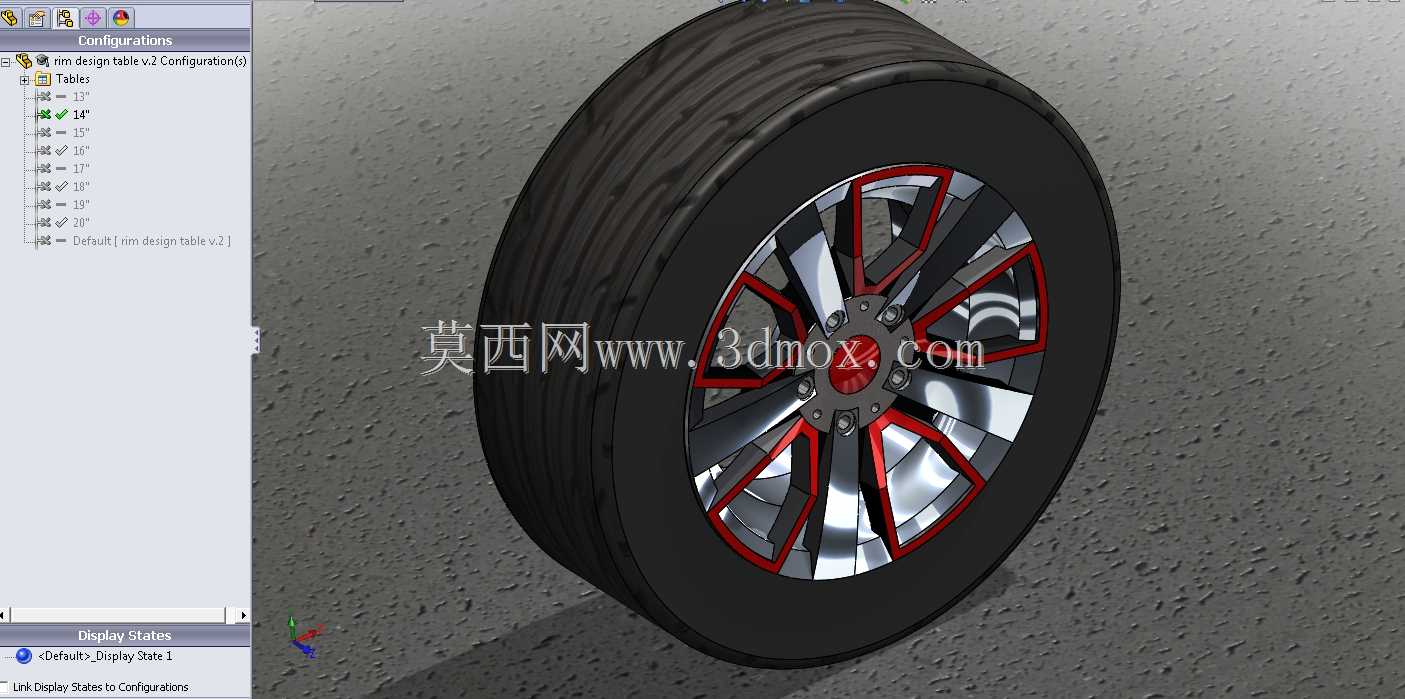

该轮辋总成适配家用运动型乘用车的行走系统，直接承担整车与地面的载荷传递，在车辆行驶过程中，既要承受静态下的整备质量与承载质量，也要缓冲颠簸路面带来的径向、轴向冲击载荷，同时传递驱动、制动过程中的扭矩输出，是整车行走系统里直接关联行驶安全与操控表现的核心部件。设计阶段优先考虑轮辐的载荷分布合理性，采用多辐条分叉式结构，每根主辐条做了变截面处理，靠近轮心安装座的位置截面厚度更大，向轮辋边缘延伸时逐步收窄，既保证螺栓安装区域的结构强度，避免急加速、急制动时安装位出现应力集中，也能在辐条之间留出足够的散热间隙，长时间连续制动时，刹车系统产生的热量可以通过辐条间隙快速随气流散出，降低制动热衰减的概率。轮辋与轮胎的配合边界严格遵循乘用车轮辋的通用安装规范，胎圈座的角度、轮缘的高度尺寸都匹配常规民用子午线轮胎的安装要求，装配时可以保证胎圈与轮辋紧密贴合，高速行驶时不会出现轮胎脱圈、漏气的风险。中心安装位设置了定位止口，与车轴轴头的配合间隙控制在合理公差范围内，装配时可以快速实现轮毂与轴头的同轴定位，减少动平衡调试的配重块用量，避免高速行驶时出现车轮抖动的问题。螺栓孔的分布采用乘用车常用的节圆直径规格，孔位周边做了局部加厚处理，分散螺栓紧固时的压应力，防止长期使用后孔位出现变形。外观上采用亮面切削与红色装饰嵌条结合的双色设计，辐条表面的造型做了空气导流优化，车辆行驶时气流可以顺着辐条表面流向刹车卡钳区域，进一步强化散热效果，同时降低轮辋部位的风阻系数。轮辋的偏距设置兼顾了轮距与翼子板的匹配关系，安装后轮胎不会超出车身翼子板边界，也不会与内侧的悬挂摆臂、减震器部件发生运动干涉，转向打满角度时，轮胎与轮拱内衬、转向拉杆的间隙都预留足够的安全余量，适配多数同节圆规格的前驱、后驱家用车型，不需要额外加装法兰盘调整轮距，直接替换同规格原厂轮毂即可完成装配。
