手动压胶式填缝枪结构设计

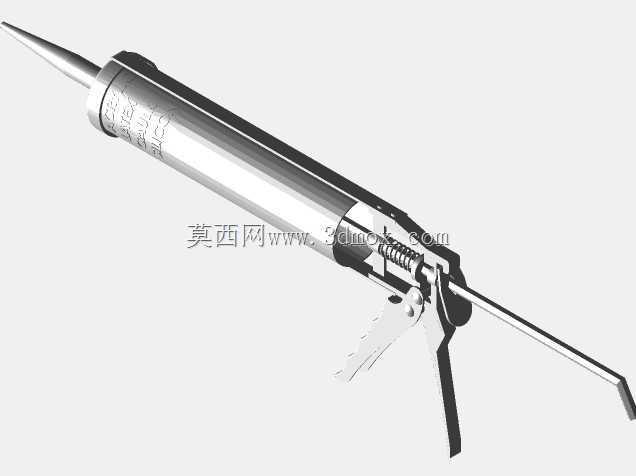

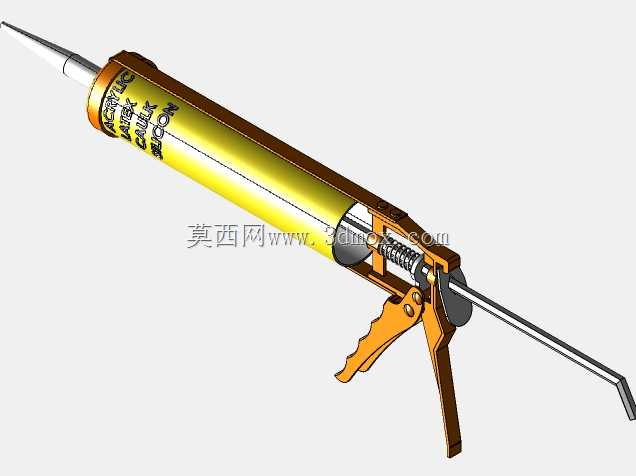

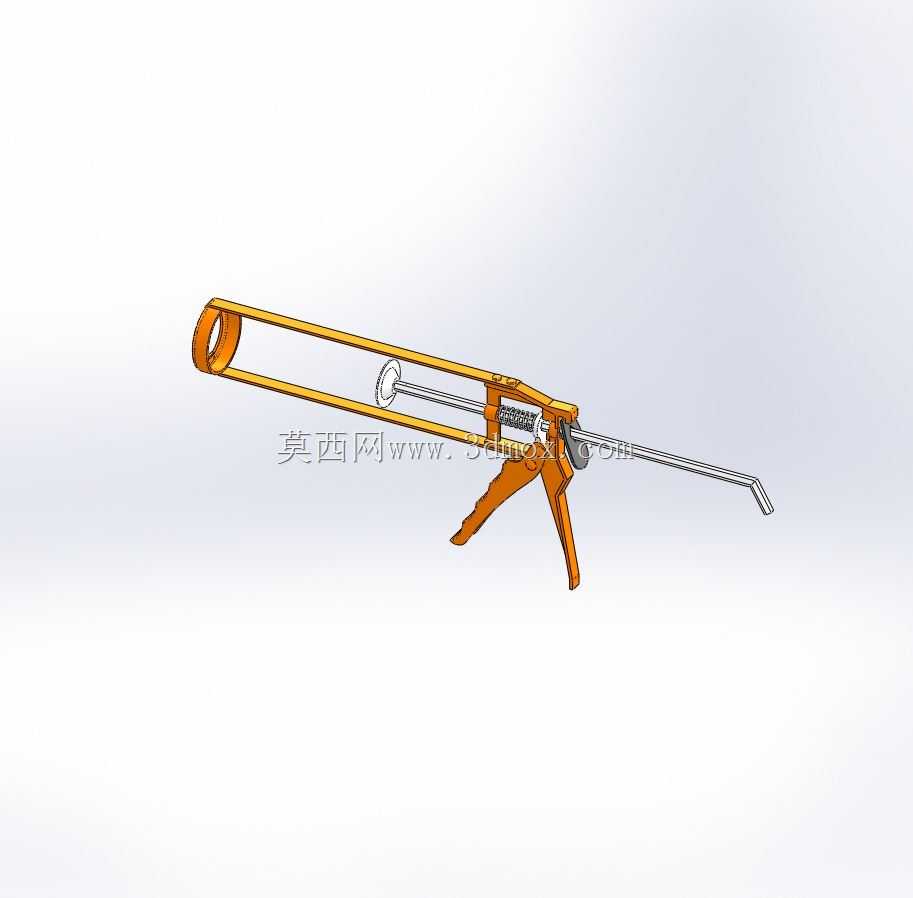

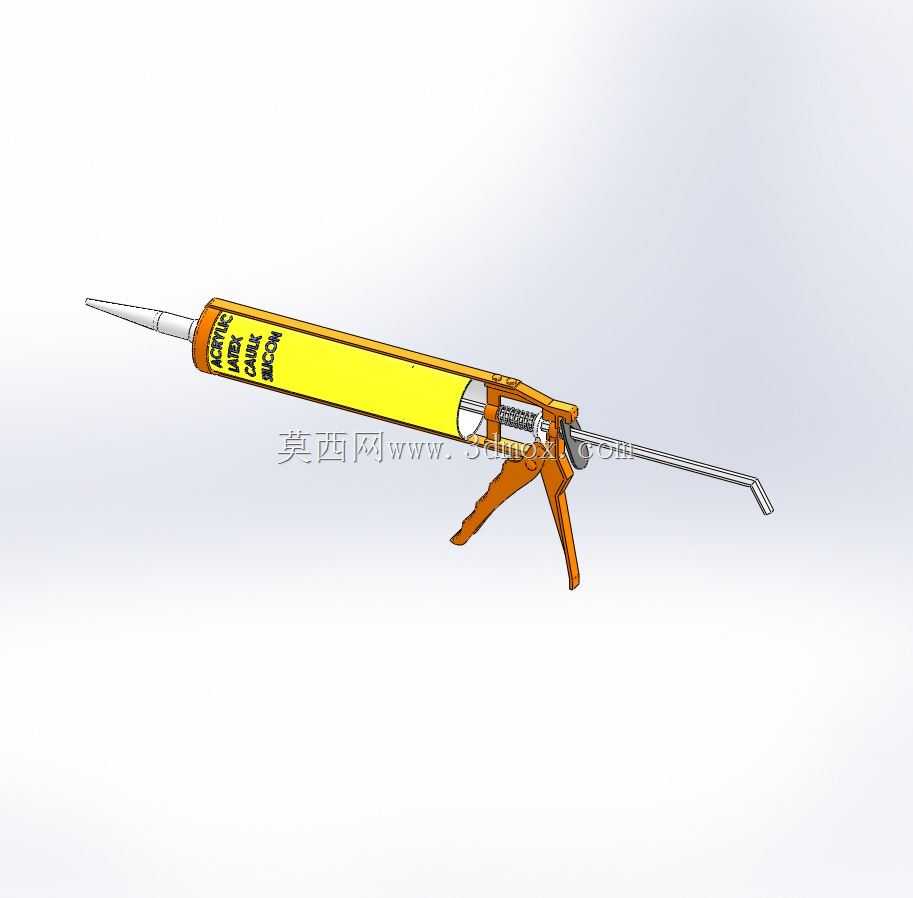

这款手动填缝枪的三维结构，完全贴合家装、工装现场的密封填缝作业需求，日常装修场景里，门窗框与墙体缝隙密封、卫浴洁具周边防水打胶、石材拼接缝填缝、彩钢瓦搭接缝补漏都能用到，是装修施工、五金维修领域普及率极高的手持作业工具。从结构设计逻辑来看，整体采用枪式握持布局，扳机位置做了贴合指腹的弧度处理，长时间按压施胶也能减少手部劳损，枪身主体的筒状容胶位适配市面常规规格的筒装密封胶、玻璃胶、结构胶，不需要额外改装就能直接装夹使用。推胶机构采用棘轮棘爪配合推杆的结构，扣动扳机时棘爪卡入推杆齿槽带动推杆向前推进，匀速挤压胶筒尾部活塞，让胶料从前端胶嘴稳定流出，松开扳机时棘爪自动复位，不会出现推杆回退导致的胶料溢漏问题，推杆尾部的压盘直径和常规胶筒活塞尺寸完全匹配，施力均匀不会出现偏斜挤破胶筒的情况。前端出胶嘴采用锥形收口设计，可根据施工缝隙的宽度裁剪胶嘴端部，适配1mm到10mm不等的缝宽作业需求，部分场景下还可以更换加长金属胶嘴，深入狭窄缝隙内部完成注胶，比如铝合金窗框的安装缝隙、瓷砖背面的隐蔽填缝位置。枪身的手柄和扳机采用工程塑料包覆金属骨架的结构，既保证了结构强度，又能降低整体自重，单手握持重量控制在合理范围，高空作业时手持也不会有明显的负重感。枪身侧面设置的泄压扳片，在停止施胶时按压即可解除棘轮锁止，方便推杆回退更换胶筒，也能避免胶筒内部持续受压导致的余胶滴漏，减少施工过程中的胶料浪费和现场清洁工作量。从安装边界来看，整体结构没有突出的尖锐棱角，除了前端胶嘴和推杆为金属件外，其余外露结构都做了圆角处理，日常存放和携带时不会刮擦其他物品，整体尺寸适配常规工具包的收纳格，不需要额外配置专用收纳箱。结构建模时对各个活动部件的配合间隙做了合理预留，扳机的转动行程、棘爪的卡合深度、推杆的滑动顺畅度都按照实际使用工况做了参数匹配，不会出现运动干涉或者卡滞的问题，金属受力部件的厚度也满足手动施力的强度要求，正常使用情况下不会出现结构变形、断裂的问题。
