木质轮式仿古玩具炮架结构设计

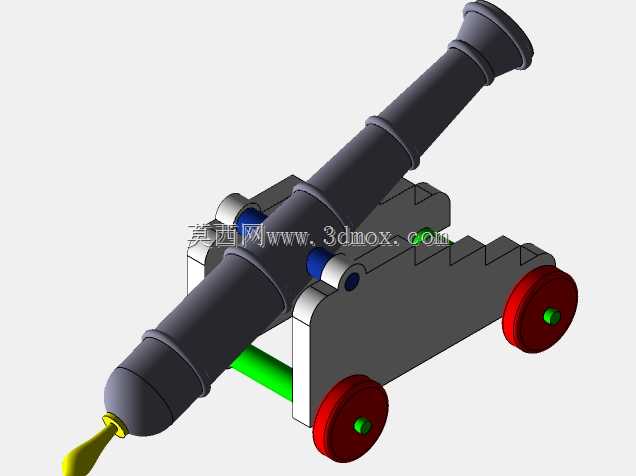

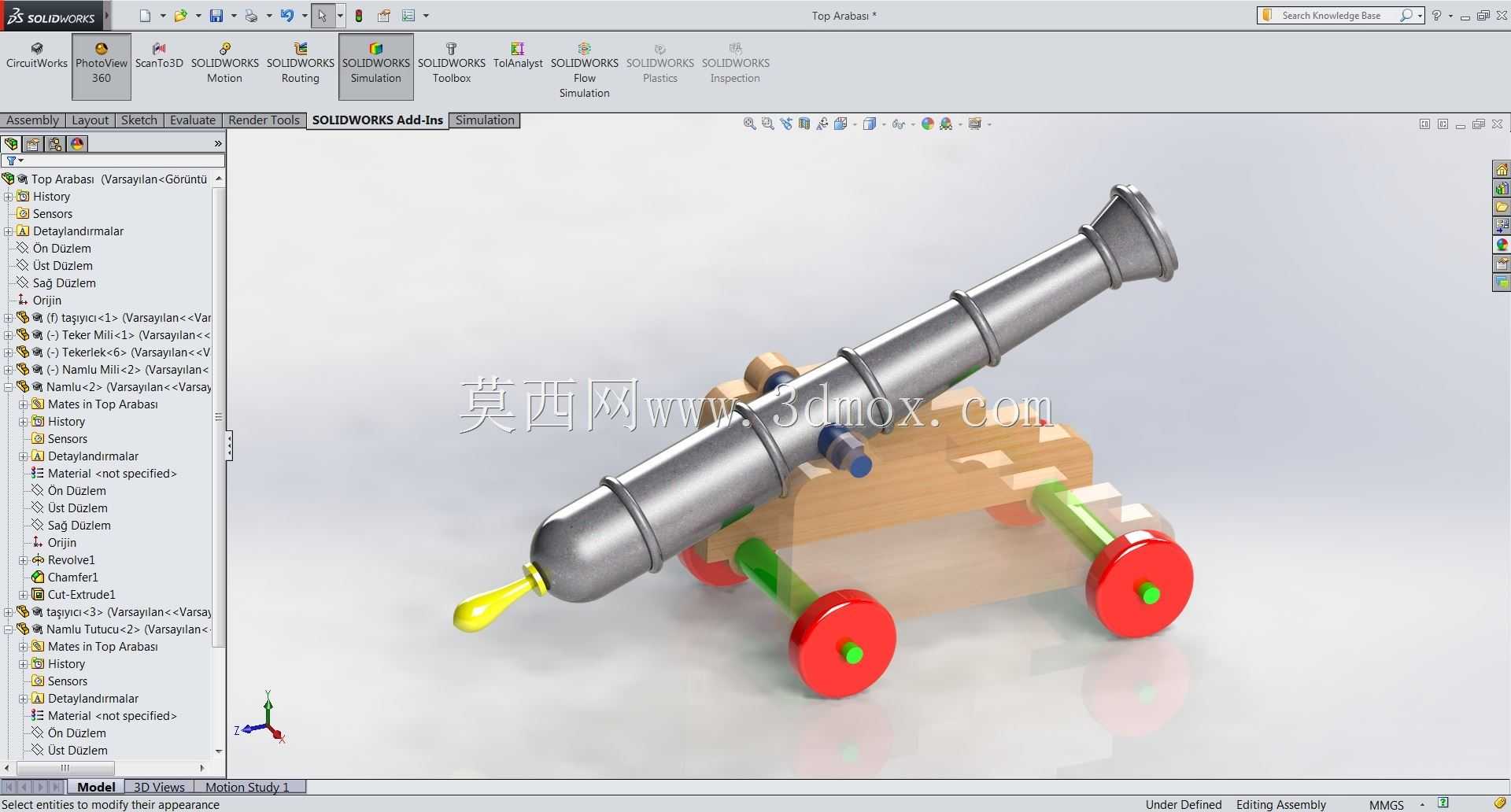

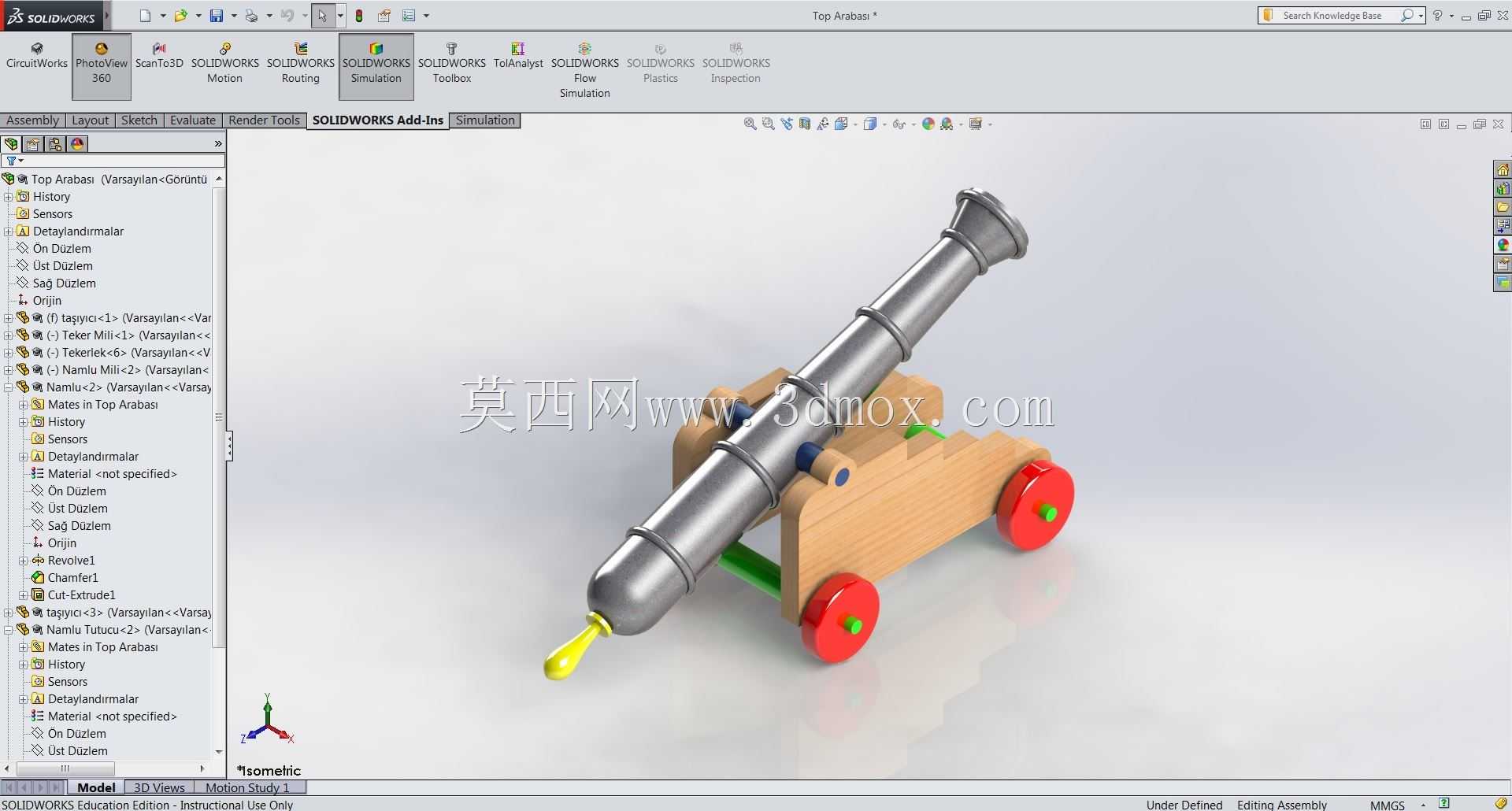

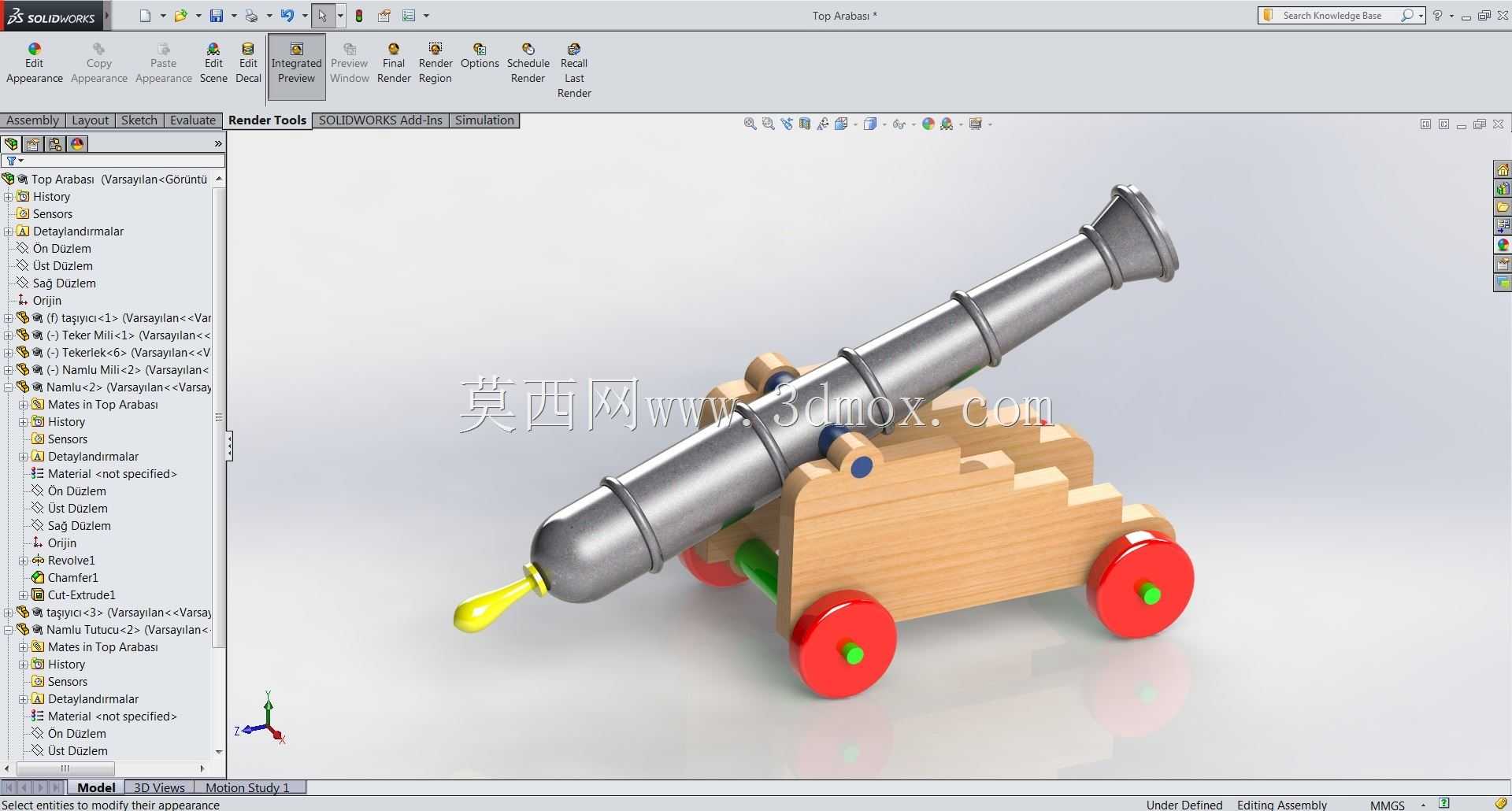

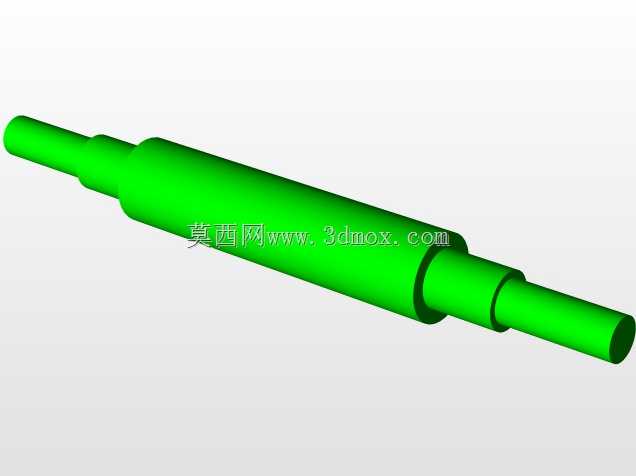

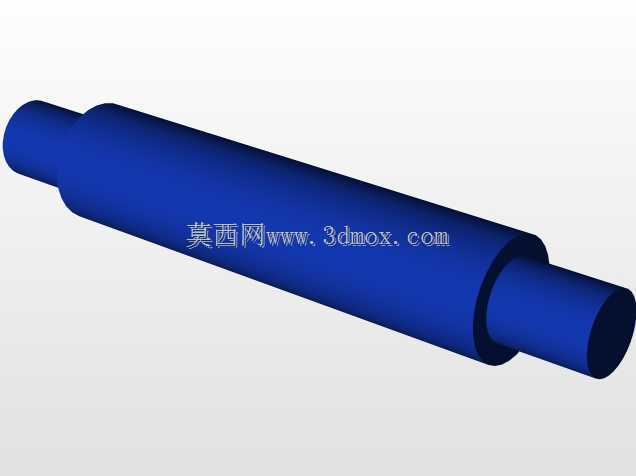

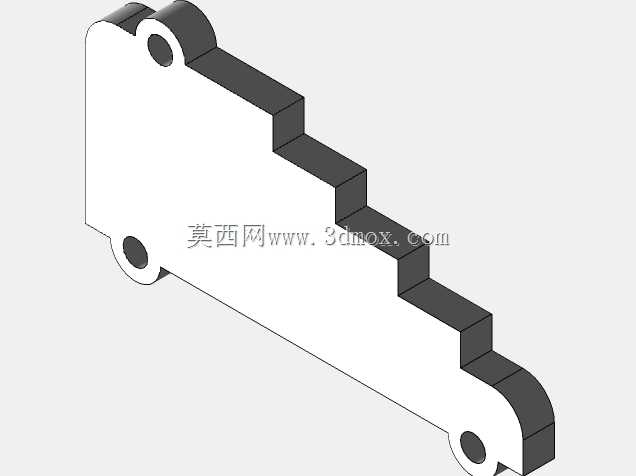

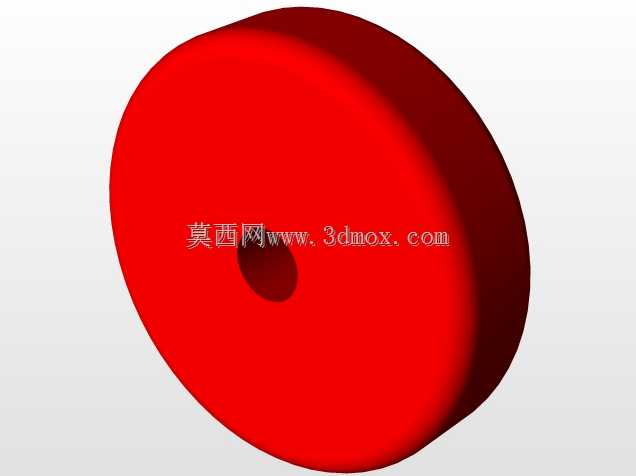

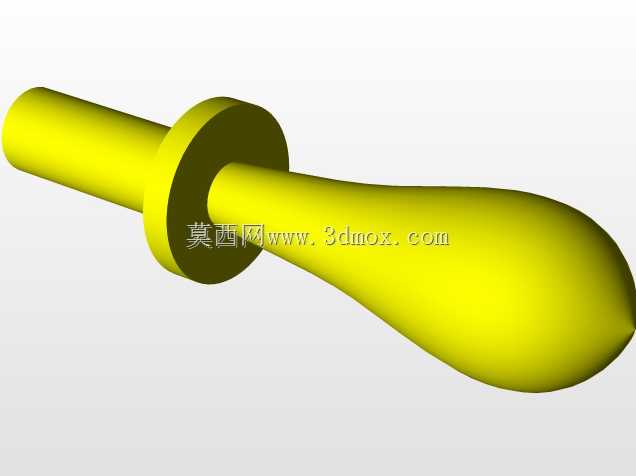

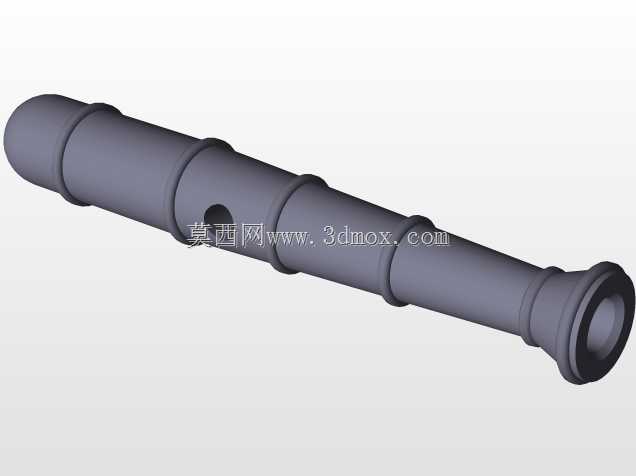

这款轮式炮架结构最初的设计定位是面向文创玩具、桌面装饰摆件领域的实体落地需求，同时也可作为古典兵器复原展示的配套承载结构使用，在文旅周边开发、科教模型制作场景中具备较高的适配性。从功能特性来看，该结构核心作用是为炮管主体提供稳定的承载支撑，同时借助底部轮组实现小范围的灵活移位，适配桌面摆放、展陈布置时的位置调整需求，避免固定式结构挪动不便的问题。设计过程中优先考虑了木质加工的工艺适配性，炮架主体采用层叠式实木块拼接结构，所有拼接面均设置了定位凸台与卡槽，无需额外金属紧固件即可完成主体装配，既降低了加工时的开模成本，也适配手工DIY制作的场景需求，普通木工工具即可完成裁切、打磨、装配全流程。炮管与架体的连接部位设置了可转动的铰接轴结构，轴孔配合间隙控制在0.2mm范围内，既保证炮管可以实现一定角度的俯仰调整，又不会出现旷量晃动的问题，铰接位置的两侧设置了圆形限位挡片，避免炮管轴向窜动脱出。底部轮组采用红色硬质轮片搭配中心绿色固定轴套的结构，轮轴与架体底部的轴孔采用间隙配合，轮片转动阻力控制在极低水平，轻推即可实现短距离滑动，四个轮组的安装平面度公差控制在0.15mm以内，放置在水平桌面时不会出现翘边、晃动的问题。安装边界方面，架体整体宽度控制在120mm范围内，总长度不超过180mm，炮管处于水平状态时整体高度不超过100mm，完全适配常规桌面展架、陈列柜的层板空间，不会出现尺寸超限无法摆放的问题。架体尾部设置了内凹的握持位，挪动时可以直接握持该位置施力，避免触碰炮管造成俯仰角度偏移。炮管前端的黄色点火塞结构采用插拔式设计，与炮管前端内孔过盈配合，既还原了古炮的外形特征，也可以作为可拆卸部件单独加工更换。整体结构没有复杂的曲面造型，所有外露棱角均做了R2mm的圆角打磨处理，作为玩具使用时不会出现尖锐棱角划伤的问题，表面处理适配木蜡油涂刷工艺，无需复杂的喷涂工序即可获得较好的外观质感。结构装配逻辑遵循从下到上的顺序，先完成底部轮组与架体底座的连接，再依次拼接中层支撑块、上层炮管铰接座，最后装入炮管与前端点火塞，整个装配流程无需专用工装，普通用户参照装配示意图即可完成组装。
