科幻风格手持概念发射装置结构设计

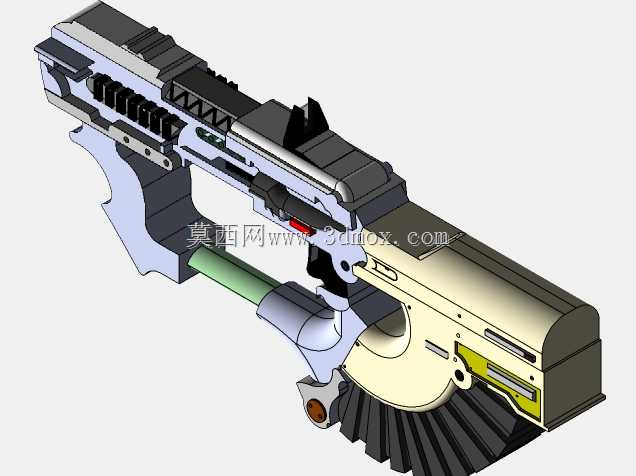

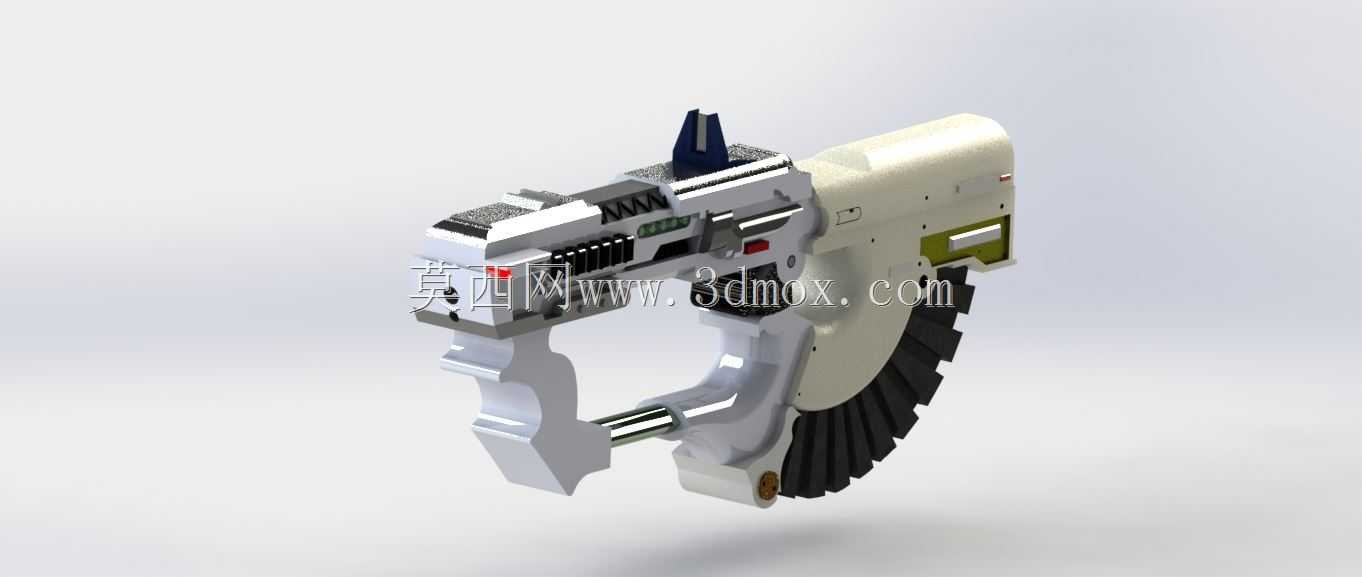

这款手持概念发射装置的设计参考了近未来科幻题材中的单兵辅助装备设定，整体采用握持式人体工学布局，在结构排布上充分考虑了单手握持的操作边界，握把区域做了贴合手掌弧度的曲面过渡，避免长时间持握产生的应力集中，整体外轮廓尺寸控制在成年人单手握持可完全掌控的范围内，横向最大宽度不超过140mm，纵向总长度控制在220mm以内，安装时无需额外辅助固定结构，可直接适配常规手持操作的动作空间。从功能结构来看，装置上部集成了模拟发射的击发联动组件，侧方布置的弹鼓结构采用旋转供弹的原理设计，每一发模拟弹药的卡位都做了等角度均分的定位槽，保证供弹过程中每一次转动的角度偏差控制在允许范围内，不会出现卡滞或对位偏移的问题。击发组件内部做了弹簧复位的结构设计，扣动扳机时可带动内部撞针块完成前冲击发的动作循环，松开后自动复位到待击发位置，整套联动结构的传动路径做了最短化处理，减少不必要的传动零件带来的旷量，保证动作反馈的干脆直接。设计过程中优先考虑了结构的可实现性，所有外露的零件拼接缝都对齐了内部的装配定位面，外壳部分采用分体式拼接结构，通过内部的定位柱和卡扣完成组装，不需要额外的粘接工序，方便后期拆解调整内部结构。装置前端的瞄准结构做了简易的准星照门配合设计，虽然是概念性质的结构，但依然遵循了三点一线的瞄准基准逻辑，在近距离模拟瞄准场景下可提供基础的瞄准参考。握把下方的延伸结构做了加厚处理，可平衡上部弹鼓带来的重心偏移，让整装置的重心落在握持手的掌心位置，减少持握时的手腕负重。这套结构可应用在影视道具制作、科幻主题文创周边开发、游戏装备实体化复刻等场景，所有零件的壁厚都控制在1.5-3mm之间，既满足3D打印制作的强度要求，也不会因为壁厚过大导致整体重量超标，适合采用光敏树脂或PLA材料进行小批量制作，装配时各活动部件之间预留了0.2mm的配合间隙，保证活动结构运转顺畅，不会出现装配过紧导致的动作卡涩问题。
