工业级电动鼓风机装配结构设计

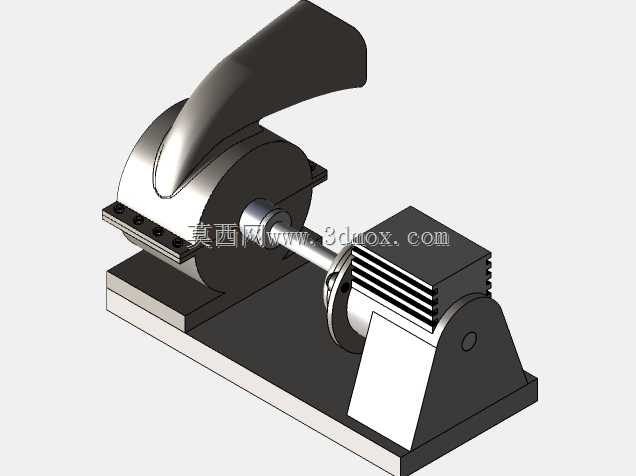

这款电动鼓风机的结构设计，首先要匹配工业现场的气源供给场景，在车间气动工位吹扫、小型燃烧设备送风、设备散热通风这类工况里，这类鼓风设备需要兼顾安装稳定性与运行可靠性，设计阶段先敲定了卧式对称支撑的安装布局，两侧的安装支座预留了标准螺栓过孔，能直接固定在设备机架或者混凝土安装基座上，安装面的平面度公差控制在0.1mm以内，避免装配后出现轴系偏载导致的运行振动问题。

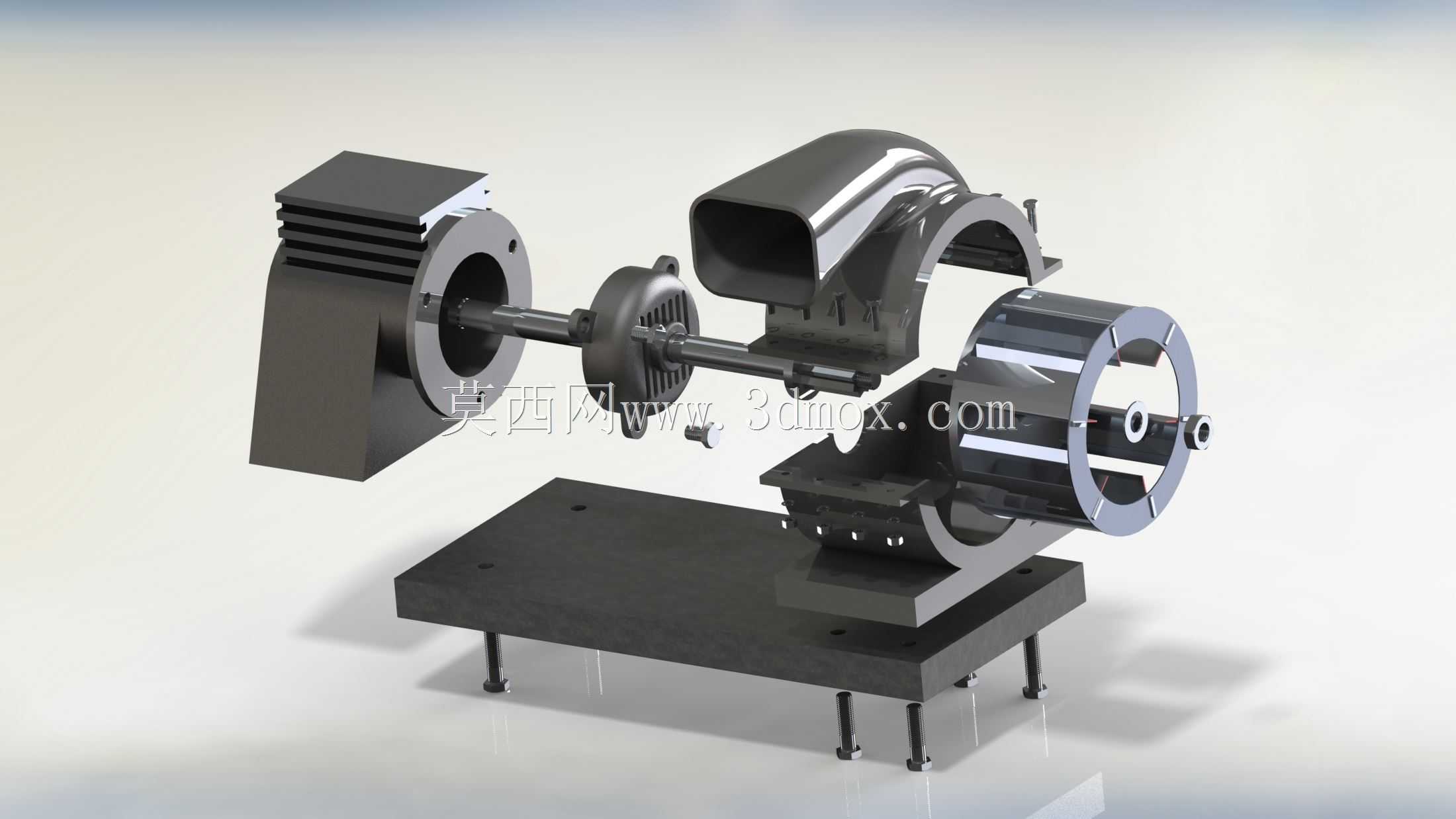

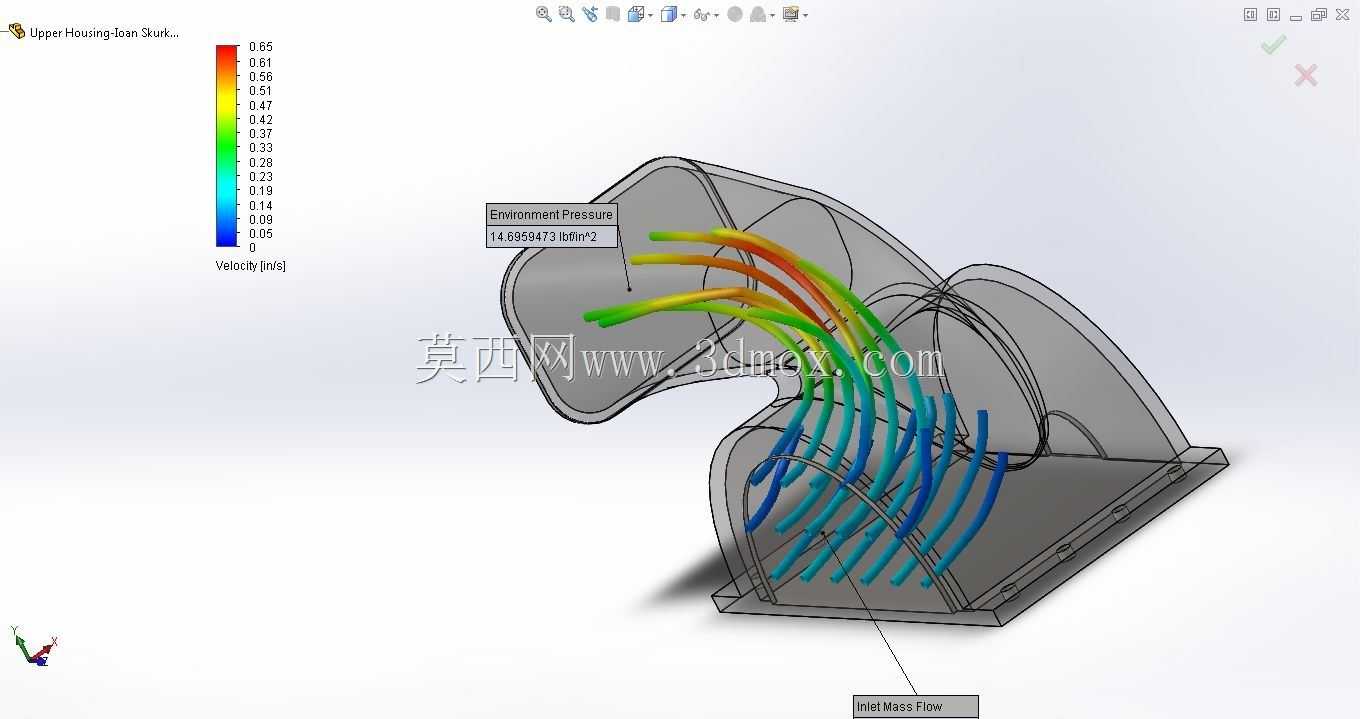

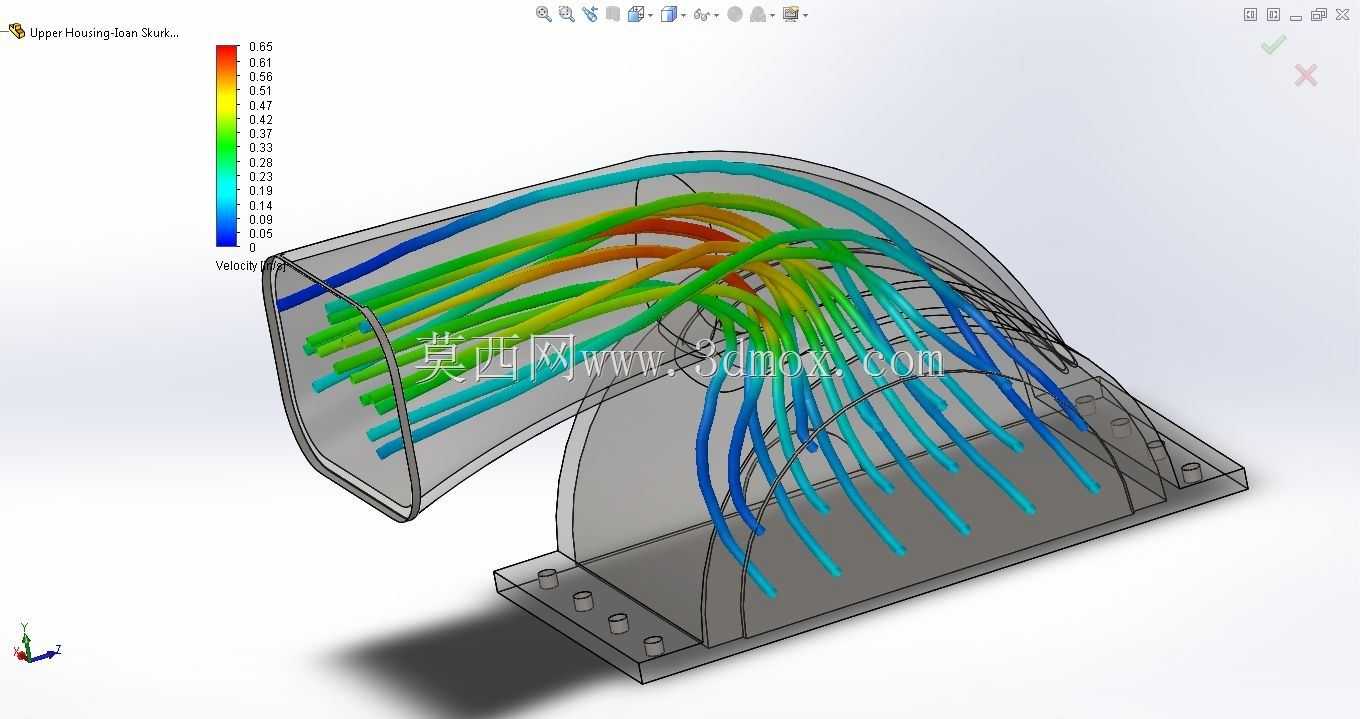

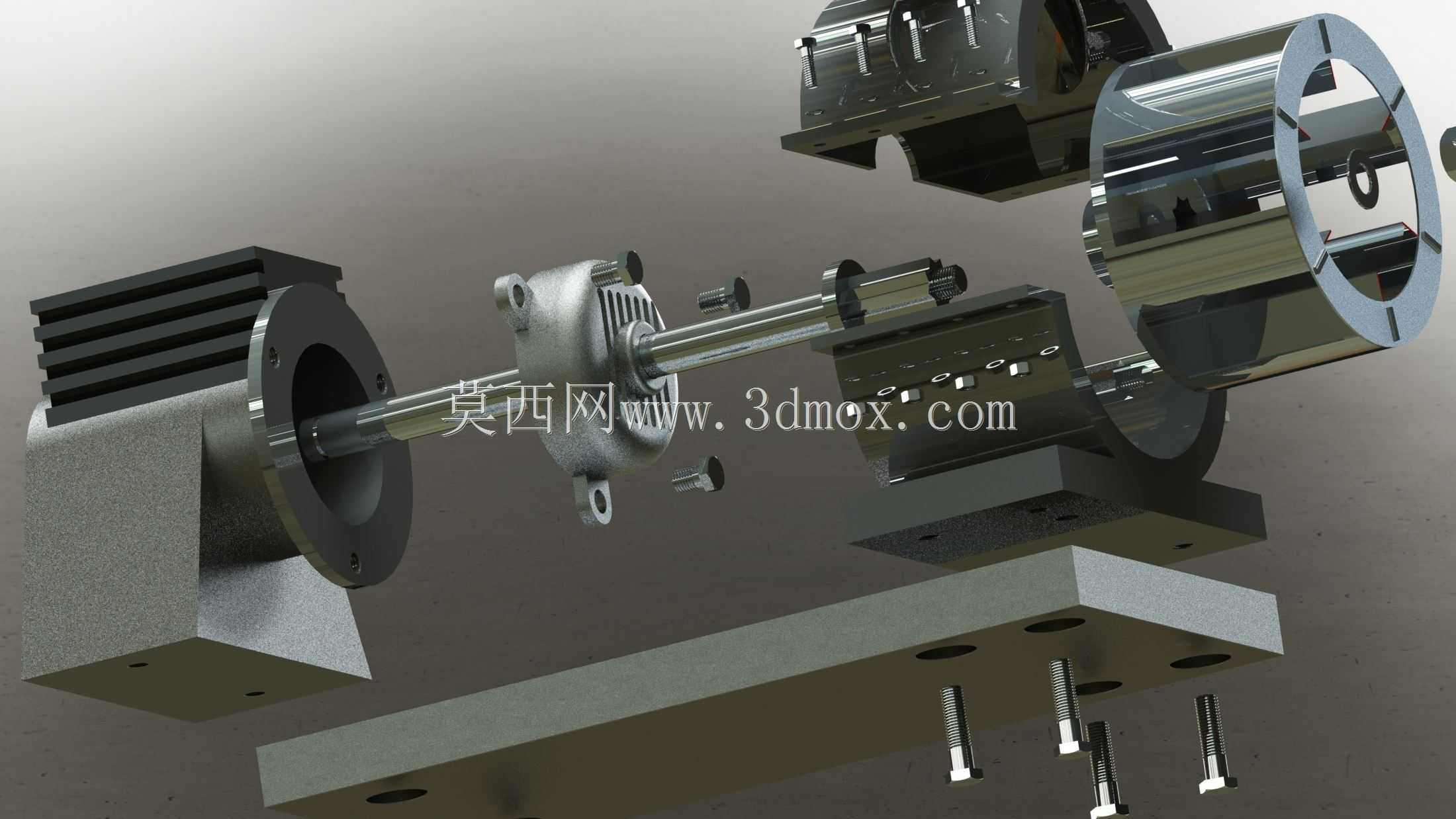

从功能实现逻辑来看，核心的风叶转子组件做了动平衡调校预留位，中间的传动轴两端匹配了对应规格的轴承安装位，轴承座与支座采用一体化铣削成型的结构，减少拼接装配带来的累积误差，风腔壳体的流道做了圆弧过渡处理，能降低气流在腔体内的紊流损耗，提升鼓风效率。进出风端的法兰接口做了标准化尺寸设计，能直接对接市面通用的通风管路，不需要额外做转接件适配，降低现场安装的改造成本。

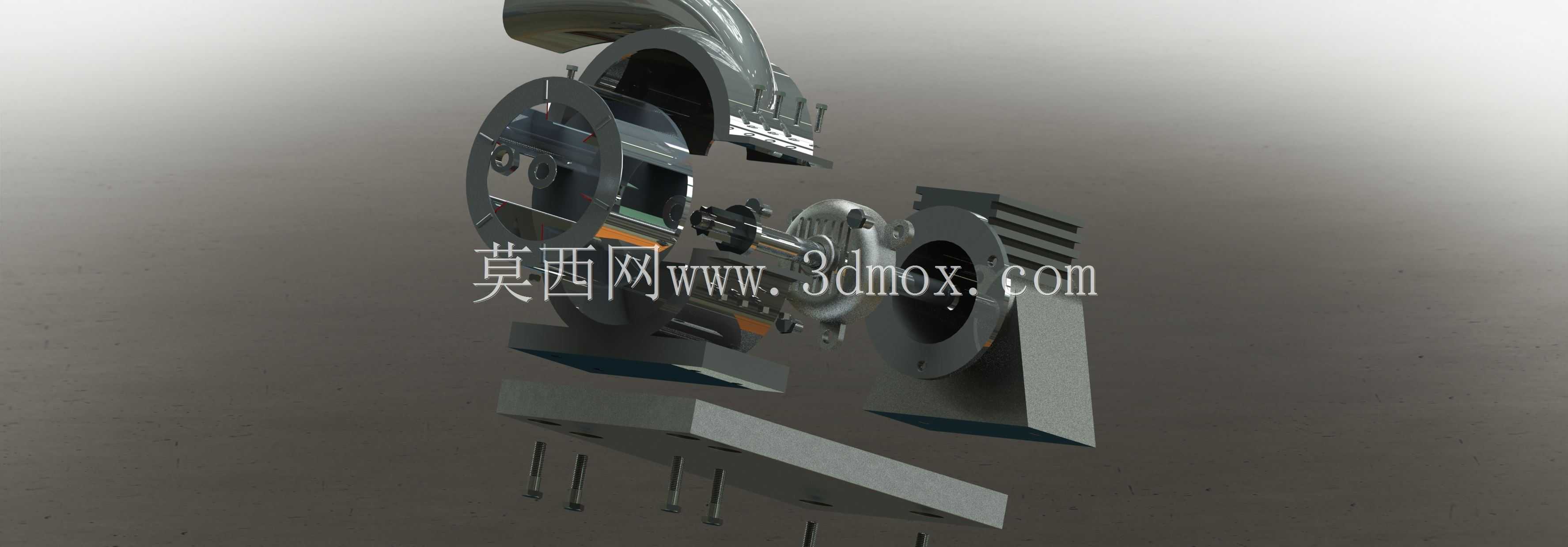

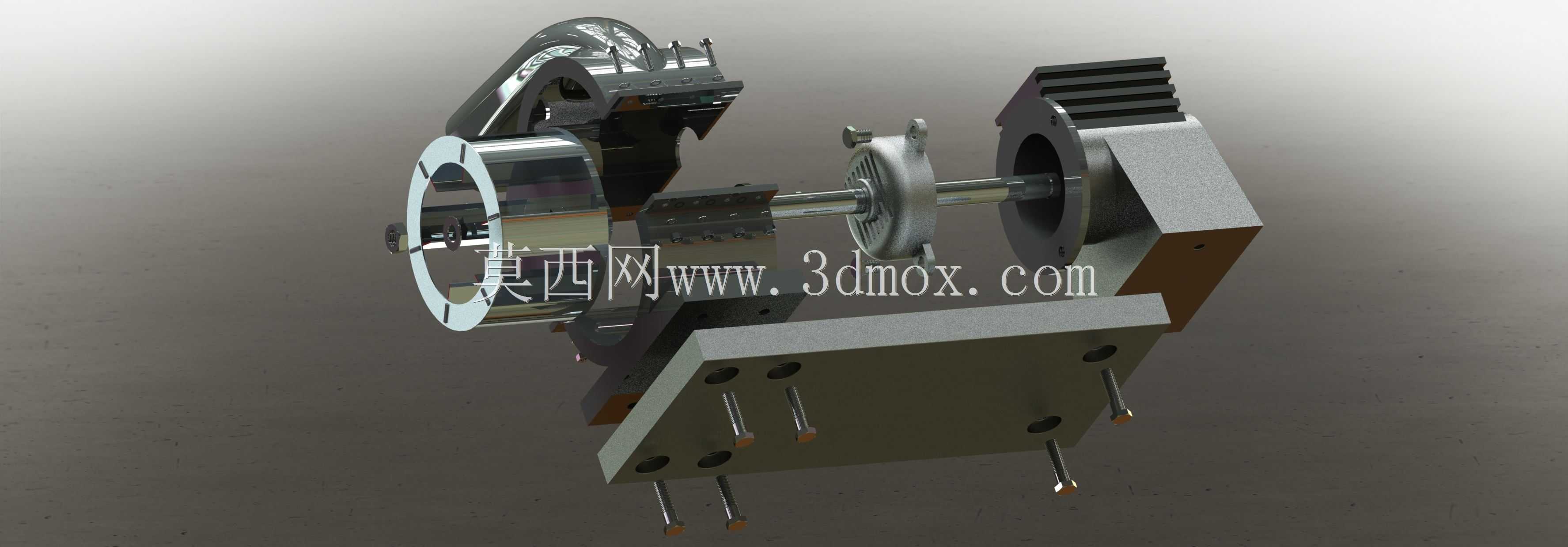

设计过程中特意考虑了维护便利性，端盖与壳体的连接采用快拆式螺栓布局，日常更换轴承或者清理风腔积尘时，不需要完全拆解整个安装支座就能完成操作，两侧的支座上预留的吊装孔位，方便设备在重型工位安装时的吊装对位，避免人工抬装带来的装配错位风险。整体的安装边界尺寸适配多数中小型工业设备的预留安装空间，轴向总长度控制在常规设备机架的安装跨距范围内，径向尺寸不会超出常规护罩的包覆范围，不需要额外定制防护外罩。

液压相关的辅助锁紧结构用在风腔与端盖的密封配合位置，保证运行过程中不会出现风压泄漏的问题，密封槽的尺寸匹配标准O型圈规格，更换密封件时不需要定制非标配件。整个装配结构的零件拆分逻辑符合常规机械加工的工艺要求，板材类零件可以直接通过激光切割下料后做铣削精加工，轴类零件采用常规车削磨削工艺就能达到设计精度，不需要特殊的定制加工设备，能有效控制生产制造成本，适合小批量的设备配套生产场景。
