飞机液压系统集成式阀块单元结构

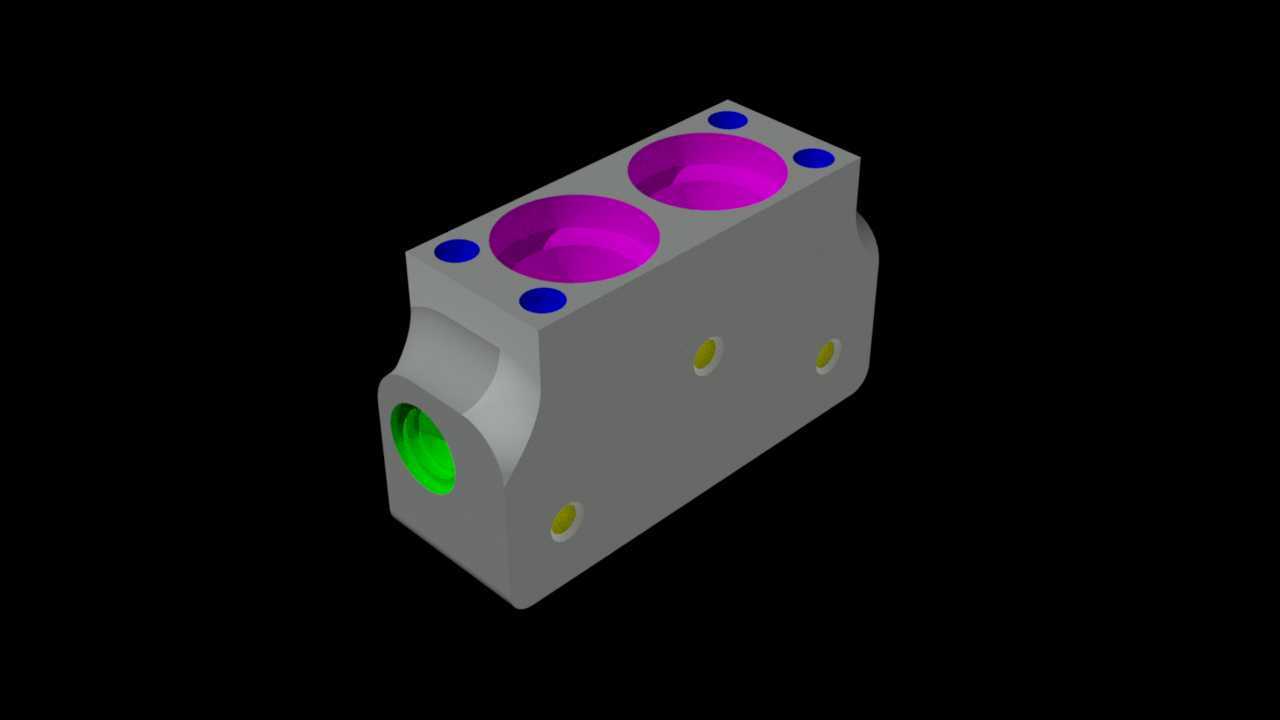

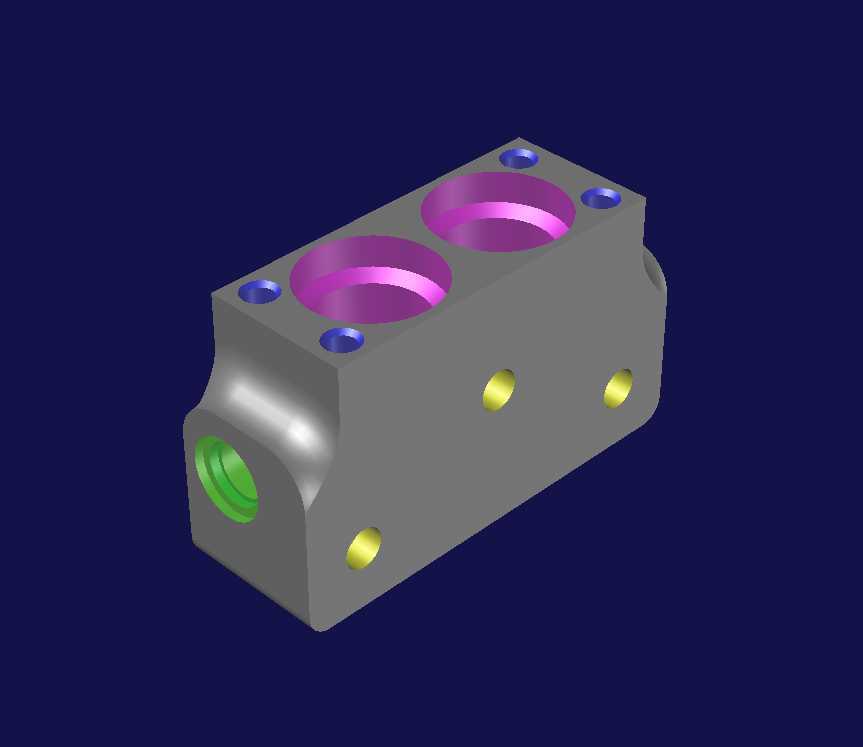

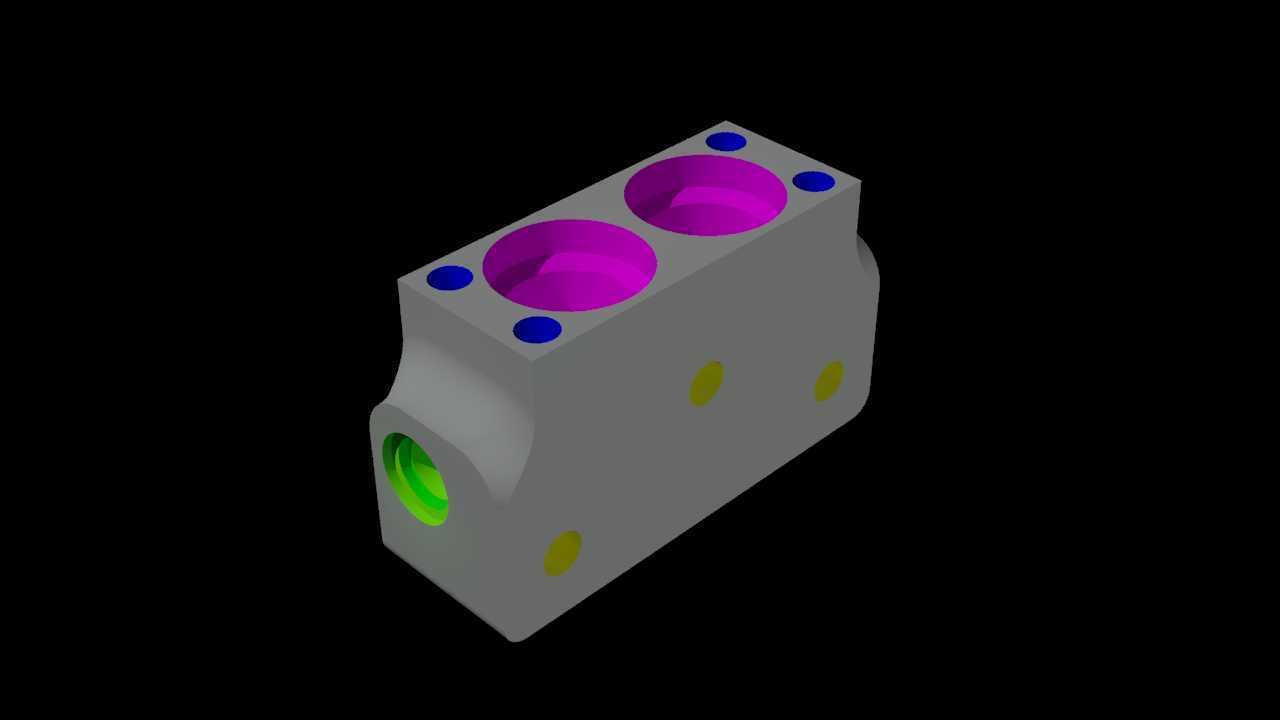

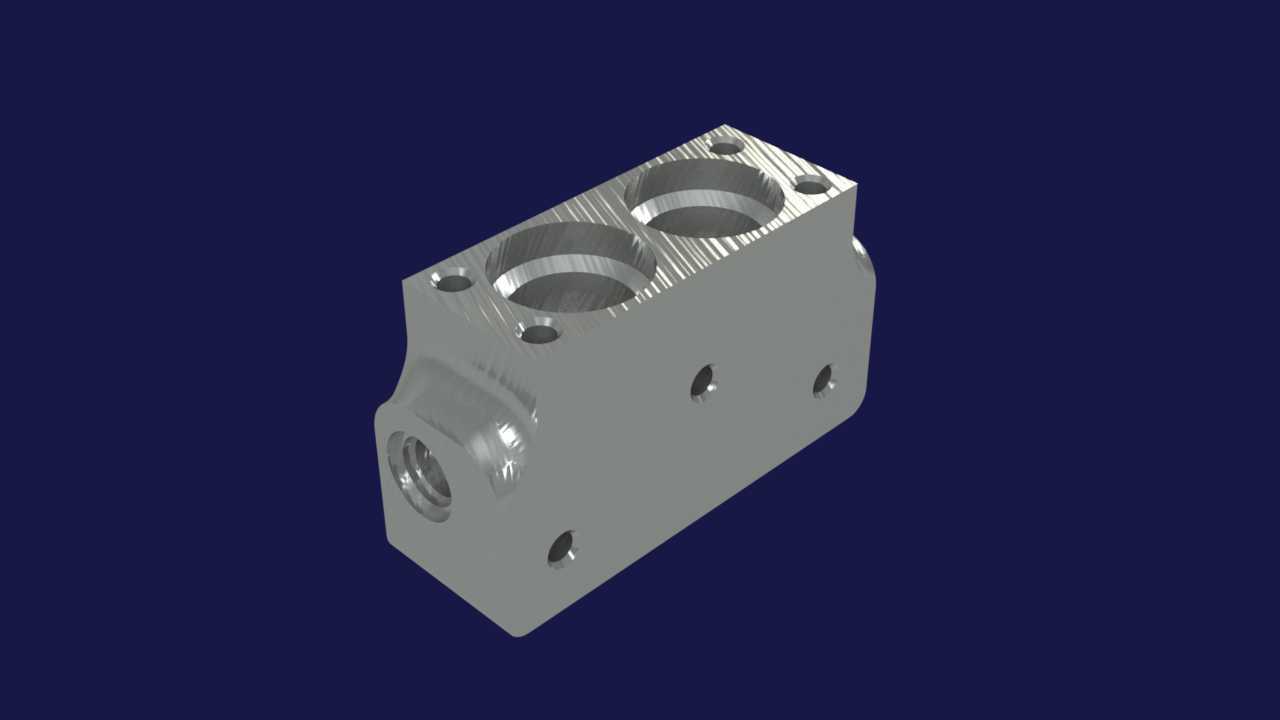

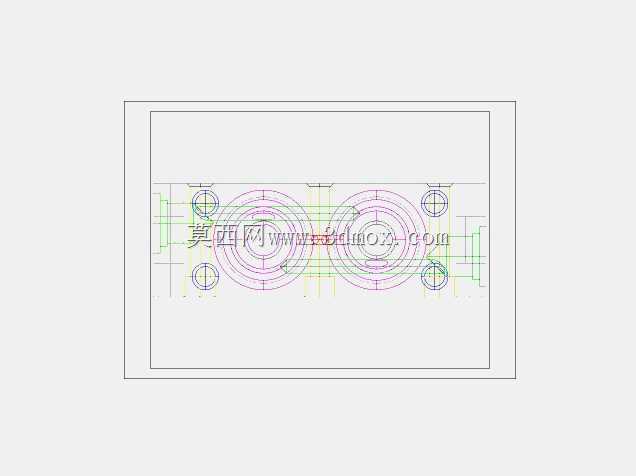

该液压单元属于航空液压系统的核心集成构件，主要承担飞机飞控、起落架收放等回路的油路分配、压力调控与介质导通功能，安装于飞机液压系统的管路交汇节点处，需在高空低压、宽温域、强振动的工况下保持稳定的密封性能与通油效率。从结构设计来看，整体采用方块式集成布局，主体为锻压铝合金材质加工而成，顶面开设两个大直径通油孔，用于对接主油路的进出管路，孔内壁加工有高精度密封槽，可适配O型圈与挡圈组合的密封结构，避免高压工况下的油液泄漏；侧面分布多个不同通径的小直径安装孔，分别用于安装压力检测接头、电磁换向阀、单向阀等控制元件，孔道内部采用交叉斜孔设计，在保证油路导通效率的同时，最大限度压缩了阀块的整体体积，减少了外接管路的使用量，降低了管路振动带来的泄漏风险。设计过程中优先考虑安装边界的适配性，整体外形无突出尖锐结构，所有安装孔位的位置度公差控制在0.02mm以内，可直接与周边的液压泵、蓄能器支架进行对接，无需额外设计转接板；侧面的侧向通油接口采用标准管螺纹设计，可兼容航空液压系统常用的扩口式管接头，安装时无需对周边管路进行二次改型。在功能特性上，该单元将原本分散的油路转接、阀件安装、压力检测接口集成在单一阀块上，相比传统的分散式管路布局，整体重量降低30%以上，油路压力损失减少15%，同时减少了20余个管路连接点，大幅降低了系统的故障点数量，适配航空设备对高可靠性、轻量化的严苛要求。实际应用中，该单元需配合液压油滤芯、蓄能器共同工作，可承受21MPa的额定工作压力，短时峰值压力可达31.5MPa，能够在-40℃到120℃的工作温度范围内保持结构尺寸稳定，不会因材料热胀冷缩导致密封失效；阀块表面采用硬质阳极氧化处理，表面硬度可达HV350以上，具备良好的抗腐蚀与抗磨损性能，可适应飞机起降过程中带来的砂石、凝露等侵蚀。建模过程中需重点关注内部交叉孔道的相贯线处理，避免孔道交汇处出现锐角导致的油液紊流，同时所有外部安装面的平面度需控制在0.01mm以内，保证阀件安装后的密封贴合度；安装孔的深度需严格匹配对应阀件的插入长度，避免孔深过浅导致阀件无法密封，或是孔深过深导致内部油道被封堵。
