网球空气发射装置结构设计方案

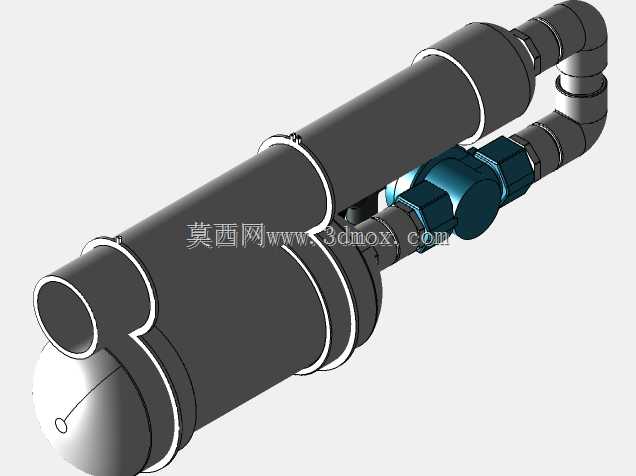

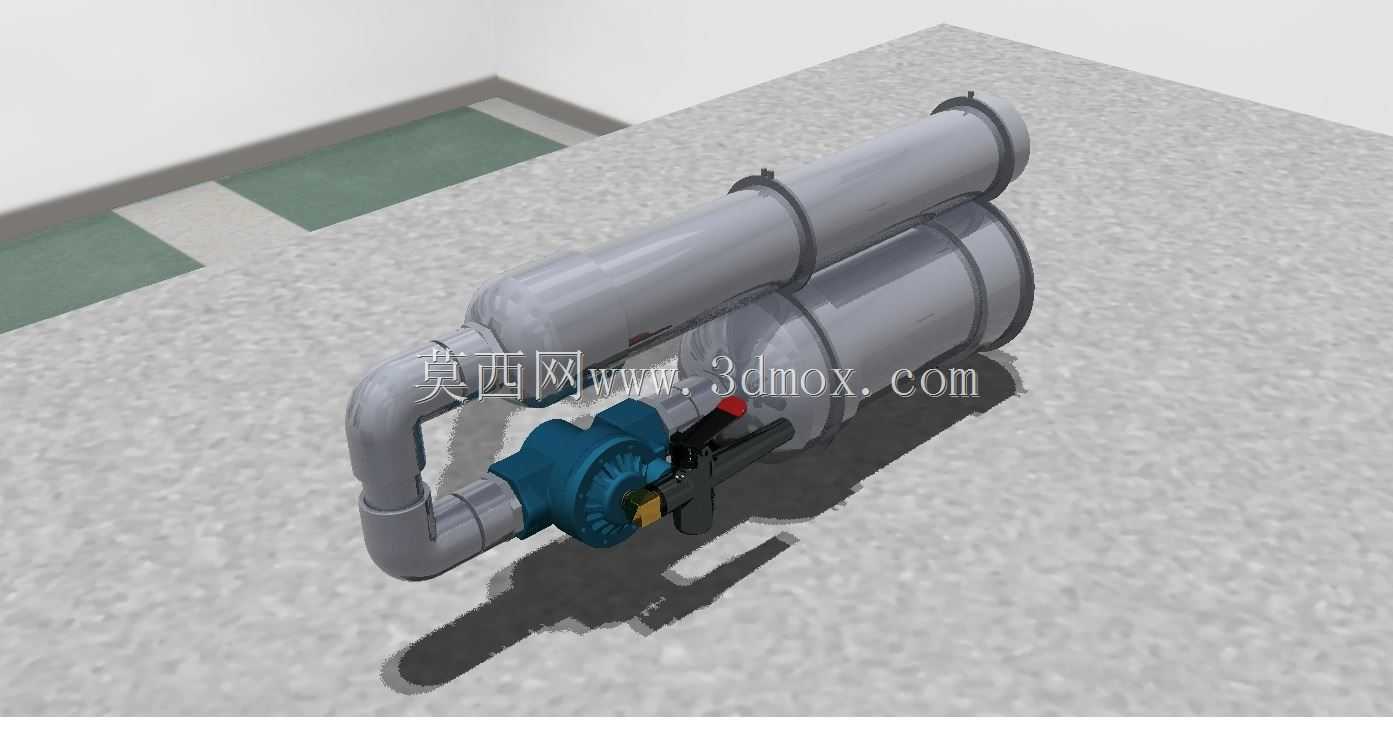

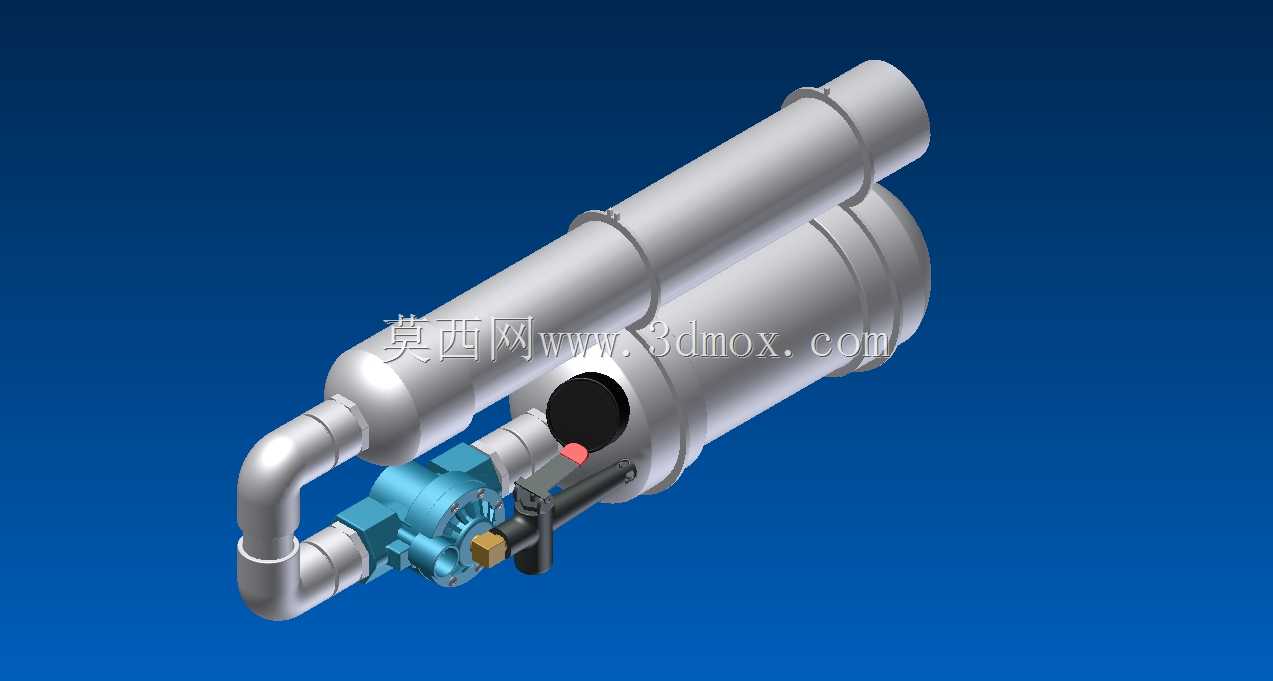

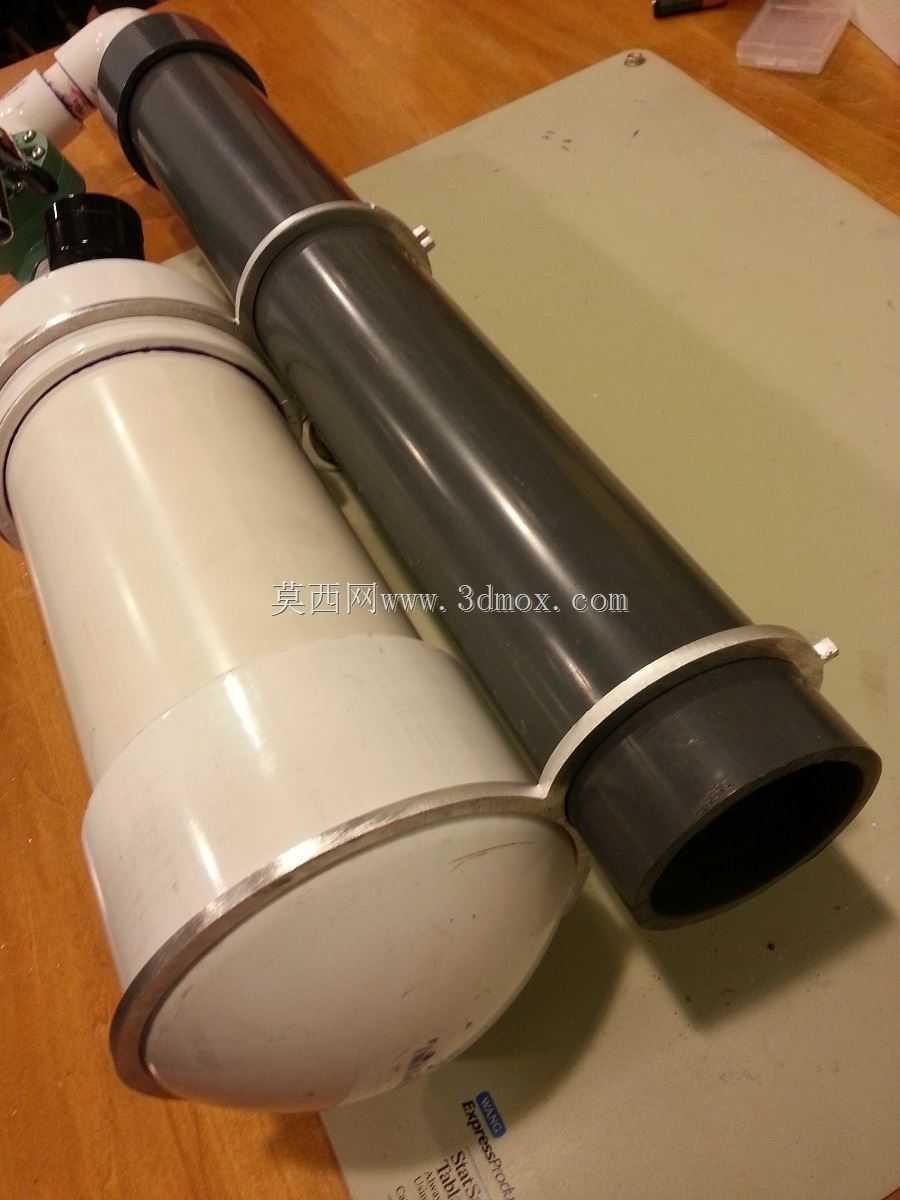

这款发射装置主要面向休闲运动、宠物训练、户外抛投类场景设计，核心功能是依靠压缩空气动力将网球推送至指定高度与距离，相比传统机械式抛球设备，其结构更轻量化，维护门槛更低，适合非专业场景下的高频次使用。整体结构采用模块化拼接思路，主体储压段选用Sch40规格PVC管材加工，该规格管材的承压能力可满足低压空气发射的工况需求，同时PVC材质自重较轻，单人即可完成搬运与架设，无需额外配置重型安装基座。储压段采用双筒并行布局，长筒作为网球的发射导向通道，内径与标准网球尺寸匹配，可保证网球在推送过程中无卡滞、出射轨迹稳定；短筒作为压缩空气的稳压储腔，两者通过弯管连通，可在发射瞬间提供稳定的气流输出，避免单腔结构易出现的气压骤降、出射力度不足问题。气路控制部分选用改进型草坪喷水阀作为核心启闭元件，这类阀门本身具备快速启闭、低压密封可靠的特性，经过接口尺寸适配改造后，可直接接入PVC管路系统，无需额外定制专用阀体，大幅降低了加工与备件替换成本；阀门侧方配置的手动扳杆作为触发机构，操作行程短，触发反馈清晰，可快速完成发射动作，扳杆旁设置的空气喷枪接口可外接常规打气设备完成储腔充气，无需配置专用充气泵，适配户外无电源场景的使用需求。从安装边界来看，整体装置无外凸的尖锐结构，所有管路接口均做圆弧过渡处理，架设时仅需保证发射口前方无人员、障碍物即可，无需额外固定地脚，水平放置于平整地面即可完成使用；各段管路采用标准胶粘连接，拆解后可放入常规背包携带，适合户外露营、宠物随行训练等移动场景使用。结构设计过程中充分考虑了使用安全性，储压腔的工作压力控制在PVC管材额定承压范围的30%以内，阀门处设置有冗余密封结构，避免长期使用后出现气体泄漏问题；发射导向管长度经过匹配计算，可保证网球在管内完成充分加速，出射后不会出现自旋偏移，落点偏差控制在可接受范围内。气路连接部位的弯头采用标准90度圆弧弯头，避免直角管路带来的气流阻力损失，保证储腔内的压缩空气可无损耗作用于网球尾部，提升能量利用效率。
