ubitx收发信机机箱板组件结构设计

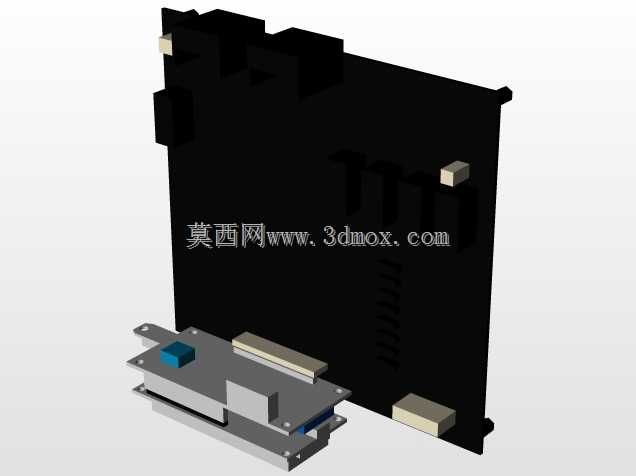

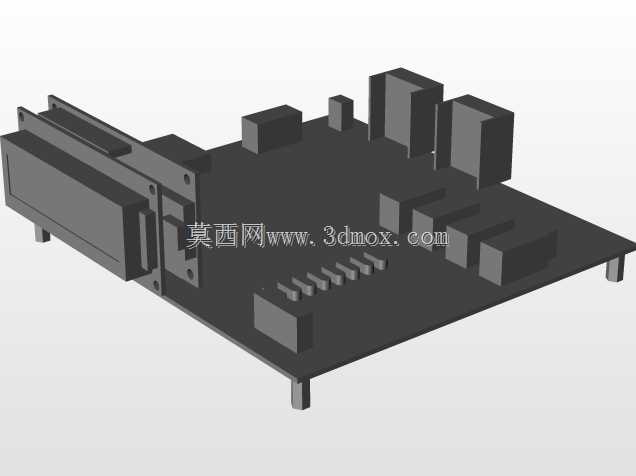

　　这套结构件面向业余无线电领域的ubitx收发信设备开发，核心解决自制电台设备的板载元件防护、接口定位与整机装配问题，适配桌面架设、便携外通等多类使用场景。从结构布局来看，组件采用一体化板载承载思路，将核心电路基板与机箱承托结构做整合设计，省去额外的转接安装工序，所有板载接插件、功能模块的安装位都做了定位凸台预留，装配时无需反复测量对位，元件插装后可直接通过预留孔位完成固定，大幅降低业余爱好者的组装门槛。

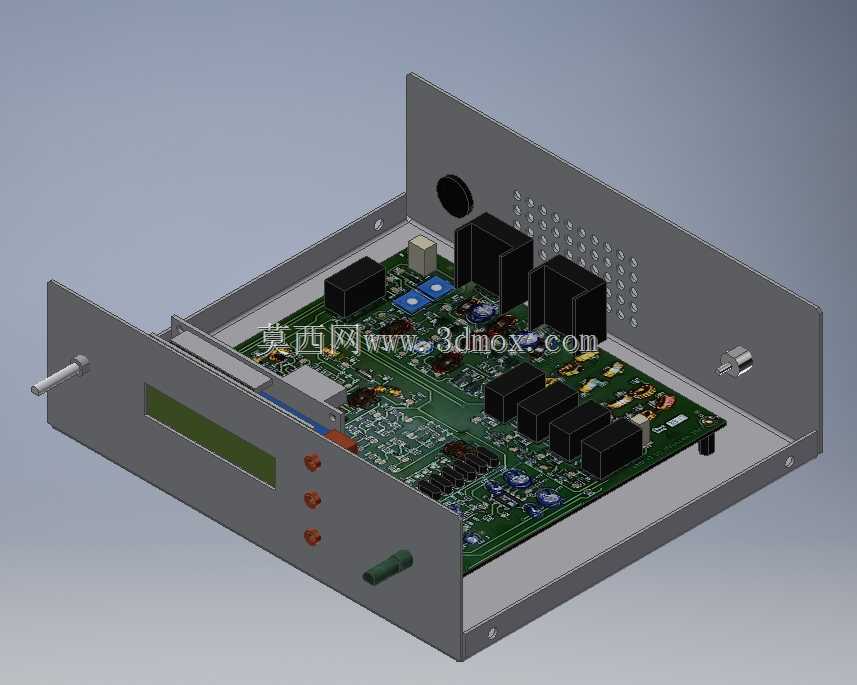

　　在功能特性设计上，结构件充分考虑无线电设备的使用需求，侧边预留了天线接口、电源接口、音频接口的对应开孔位置，开孔边缘做了圆角过渡处理，避免装配时割伤线材绝缘层；板面上的凸起结构一方面为发热元件预留了散热间隙，避免元件直接贴附基板造成热量堆积，另一方面也对不同功能的电路模块做了物理分区，减少高频信号之间的串扰问题。机箱侧边的连接耳位做了加厚处理，可配合M3规格螺丝完成上下盖板的锁紧，安装后整体结构刚性充足，日常搬运、桌面挪动时不会出现板件形变导致的元件虚接问题。

　　从安装边界来看，整套组件的外轮廓尺寸适配常规便携电台的握持需求，板件边缘做了1.5mm的倒角处理，去除加工锐边；所有元件安装位的高度差都经过测算，最高的接插件凸起高度不超过机箱内净空高度，盖上盖板后不会出现元件顶壳的问题。板件底部预留了四个支撑柱位，既可以直接加装橡胶脚垫作为桌面设备使用，也可以通过支撑柱的内螺纹孔配合支架完成车载、机架式安装，适配不同使用场景的固定需求。

　　设计过程中充分考虑了自制设备的加工可行性，所有结构壁厚保持均匀，最小壁厚不低于2mm，无论是采用3D打印加工还是数控铣削加工都能顺利成型，无需额外做支撑结构的特殊处理；板面上的走线槽位预留了足够的线材弯折空间，电源线、信号线、高频馈线都可以顺着槽位排布，避免装配时线材挤压元件引脚造成短路问题。整体结构没有冗余的装饰性设计，所有凸起、开孔、槽位都服务于设备的实际装配与使用需求，兼顾了加工便利性与使用可靠性。
