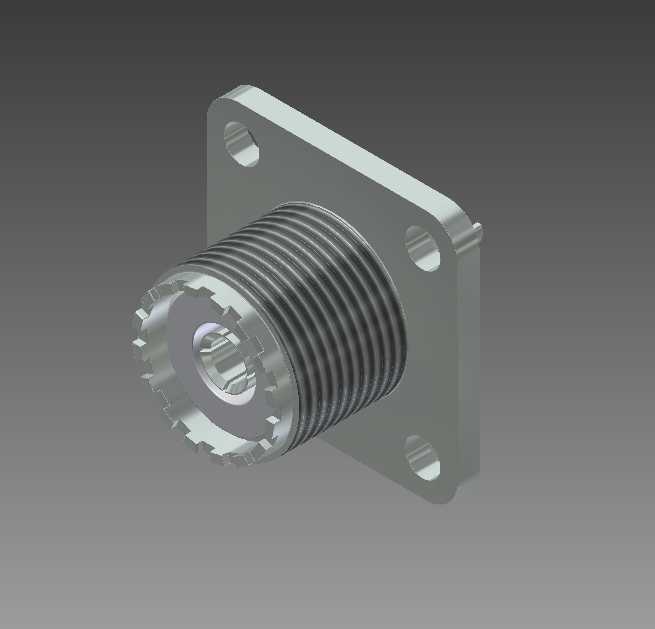

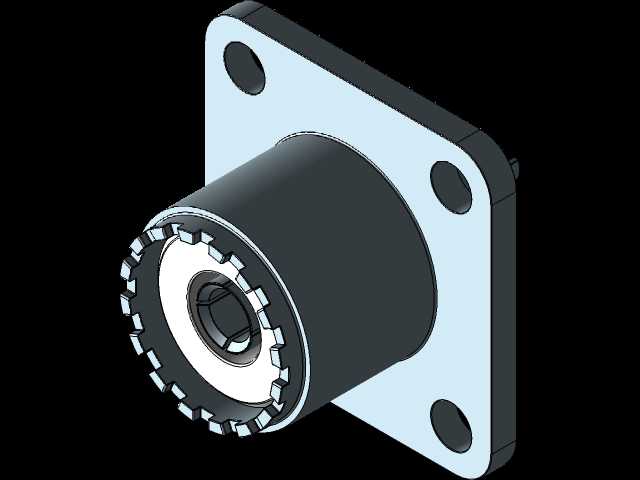

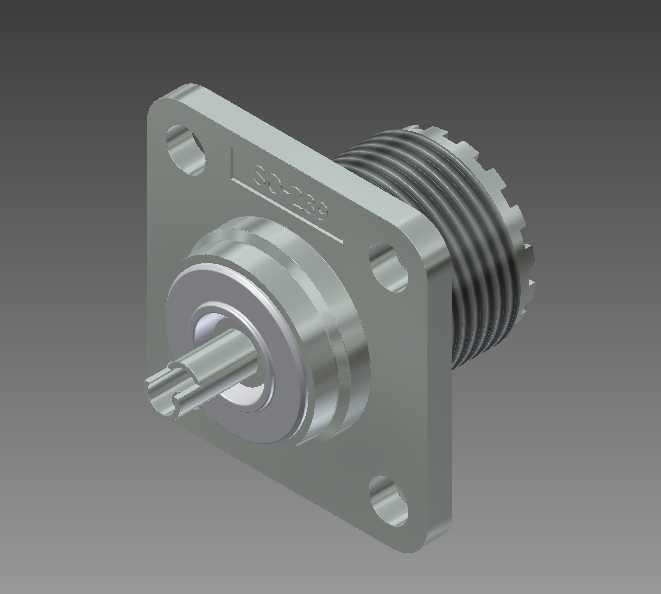

SO-239法兰安装型射频同轴连接器结构

这款SO-239法兰安装型射频连接器，是业余无线电、CB射频通信场景中应用极广的高频信号传输构件，主要承担射频收发设备与天线馈线之间的信号衔接作用，能够在高频信号传输过程中维持稳定的阻抗匹配，减少信号反射与传输损耗，保障通信链路的信号完整性。从实际应用场景来看，这类连接器常被安装在电台机箱面板、天线基座、信号转接面板等位置，作为设备侧的固定母座使用，适配对应规格的公头连接器完成馈线连接，支撑短波、超短波频段的民用通信信号传输，即便日常被俗称为UHF连接器，其实际适配的高频段特性也能满足业余无线电通信的常规使用需求，不会出现频段适配偏差导致的信号异常问题。在产品功能特性上，该连接器采用法兰盘固定结构，四个角位预留了标准安装孔位，能够通过螺丝快速完成在金属面板、设备壳体上的紧固安装，安装后结构稳固，具备良好的抗震动性能，适配户外通信设备、车载电台等存在一定震动的使用场景；连接端采用标准螺纹锁紧结构，对接后连接紧密，能够避免日常使用中接头松脱导致的信号中断，同时金属壳体整体具备连续的屏蔽结构，能够有效隔绝外界电磁干扰，降低外界杂波对传输信号的影响，提升通信质量。从设计思路来看，这款连接器的结构设计充分考虑了实际安装与使用的便利性，法兰盘的方形轮廓能够在安装时提供稳定的定位基准，避免安装过程中构件转动对位不准；中心接触件采用插针配合弹性接触结构，能够保证多次插拔后依然维持稳定的接触压力，减少接触电阻带来的信号损耗；外侧的螺纹连接段长度经过合理设计，既能够保证对接时的螺纹啮合长度满足连接强度要求，又不会占用过多的设备外侧空间，适配不同厚度的安装面板场景。在外形尺寸与安装边界上，方形法兰盘的边长符合行业通用安装尺寸，四个安装孔的孔位间距匹配常规面板开孔标准，安装时仅需在面板上开出对应尺寸的中心过孔与四个螺丝固定孔即可完成装配，不需要额外定制特殊安装结构；连接器整体的轴向长度控制合理，安装后内侧突出面板的长度不会占用过多设备内部空间，能够适配内部空间紧凑的小型电台、便携通信设备的安装需求，外侧螺纹段的长度也预留了足够的对接操作空间，方便用户在设备外侧快速完成馈线接头的旋接操作，日常维护拆装十分便捷。整体结构的金属部件均采用导电性能优异的金属材质加工，表面做了防锈镀层处理，能够适应户外潮湿、多尘的使用环境，延长构件的使用寿命，减少日常维护的频次。
