业余无线电设备用双位电源接插件结构

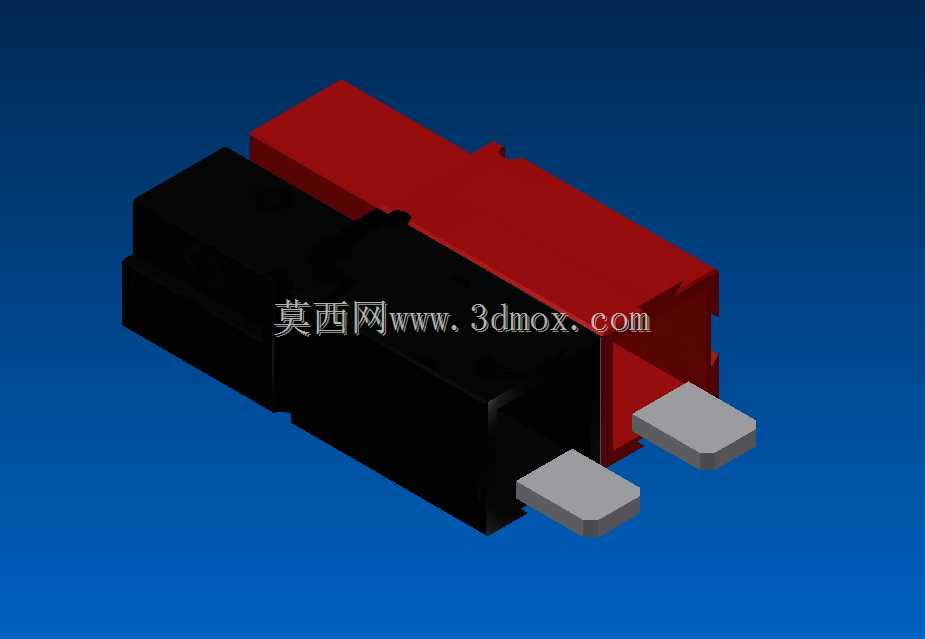

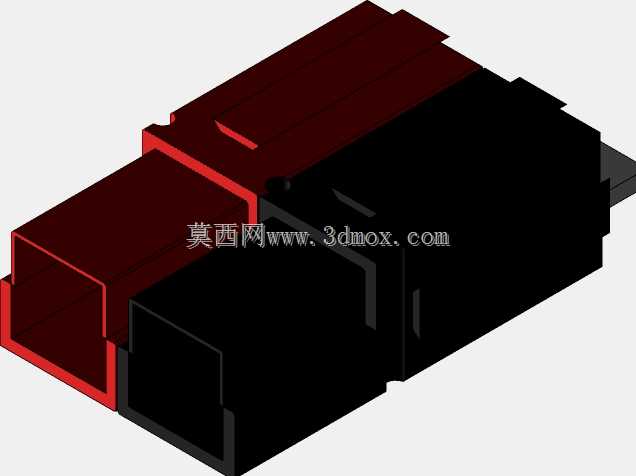

　　这款接插件主要面向业余无线电通讯设备的电源接驳场景，在手持电台、桌面收信机、自制无线电收发装置中承担直流电源输入的导通功能，适配常见的低压直流供电回路，可匹配常规线径的电源引线压接或焊接装配需求。从结构设计来看，整体采用并列双回路布局，两个独立的导电端子分别对应电源正负极，绝缘基座采用分体式卡扣拼接结构，黑色与红色的绝缘壳体通过侧边的卡位结构实现无紧固件装配，既能够在装配时快速扣合固定内部导电件，也能在后期维护时便捷拆解更换端子，无需额外借助专用拆解工具。绝缘基座的外形做了倒角过渡处理，没有尖锐的棱边，在设备内部狭小空间布线装配时，不会刮伤周边的线材绝缘层，也能避免装配过程中划伤操作人员手部。两个外露的导电插片采用平直片状结构，

　　插片的厚度与宽度匹配常用的板端焊接焊盘尺寸，插片根部与绝缘基座的结合处做了限位台阶，插装到设备主板对应位置时，台阶面可以抵住PCB板面，控制插装深度，避免插装过深导致基座与主板上其他元器件产生干涉，也能保证焊接后插片的垂直度，不会出现歪斜导致的接触不良问题。绝缘基座的侧边预留了防滑卡位结构，在设备外壳对应的安装槽位推入后，卡位可以卡入壳体预设的卡槽内，不需要额外打胶或者螺丝固定，就能实现接插件在设备壳体上的固定，能够承受常规使用中插拔电源插头带来的拉拔力，不会出现接插件被连带拔出壳体的问题。从安装边界来看，整体外形的长宽高尺寸适配小型无线电设备的内部安装空间，并列排布的结构不会占用过多的横向空间，

　　两个端子的中心距符合常规低压电源接插件的安全间距要求，在额定工作电压下不会出现极间爬电、击穿的问题，绝缘壳体选用的材料具备常规的耐温性能，能够适配波峰焊或者手工焊接的温度工况，不会在焊接过程中出现壳体融化变形的问题。导电插片的表面做了基础的导电镀层处理，能够降低接触电阻，减少长时间通电情况下的接头发热问题，同时具备基础的抗氧化能力，在常规室内使用环境下，不会因为长期放置出现接触表面氧化导致的导通不良。在实际选型使用时，需要注意该结构的额定载流能力匹配小功率无线电设备的供电需求，不适用于大电流供电回路，安装时要保证插片与焊盘的充分焊接，避免虚焊导致的供电不稳定，绝缘基座扣合时要确认内部导电件完全卡入基座的定位槽内，避免扣合后导电件出现移位导致的极间短路问题。
