改进型草坪喷灌控水阀结构设计

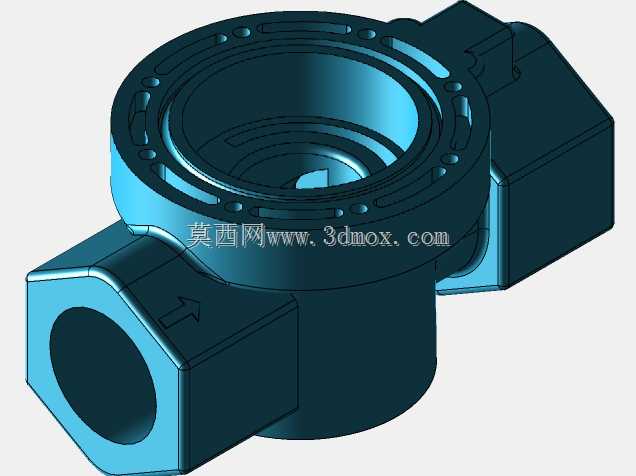

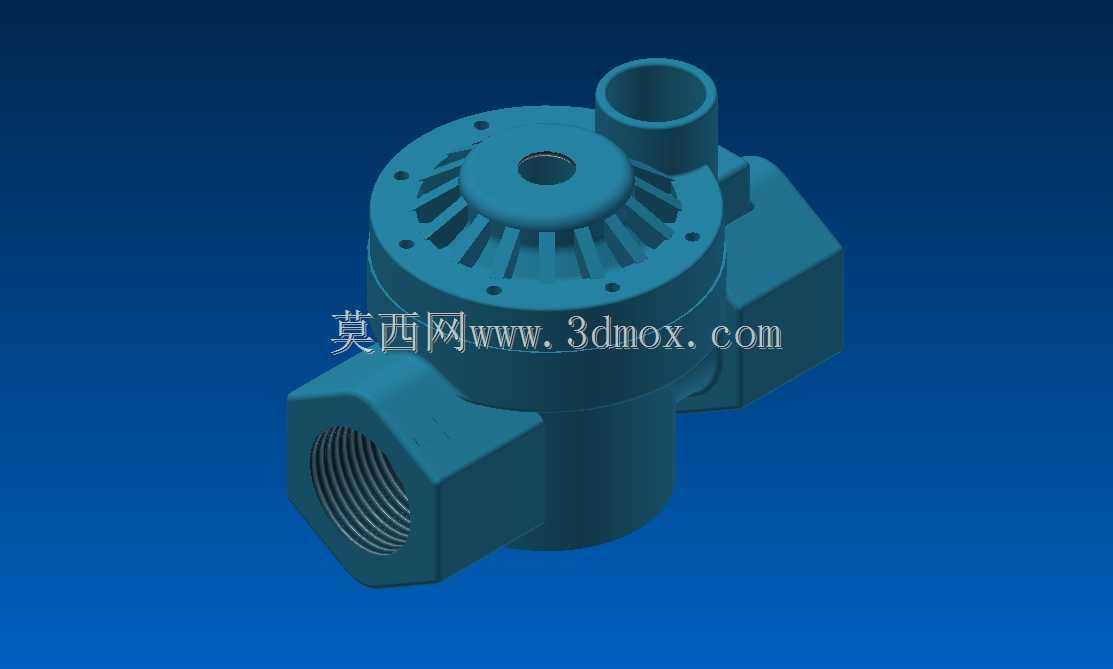

　　在园林绿地养护、运动场草坪维护这类场景里，地埋式喷灌系统的核心控水部件长期埋于土层下，既要承受管网水压波动，还要适配不同角度的喷洒覆盖需求，常规的一体式喷水阀在长期启闭过程中，经常出现阀瓣对位偏移、侧接管路应力集中的问题，这款改进型结构就是针对这类现场痛点做的优化调整。从结构布局来看，主体采用上下分腔的设计思路，上腔集成了水流分配的格栅结构，圆周方向均匀排布的导流槽可以把进入阀腔的压力水打散成均匀的周向射流，避免单股水流直冲喷口导致的喷洒半径不均问题，顶部预留的凸起接口可以适配不同规格的旋转喷头或者散射喷头，不用额外加工转接头就能快速更换喷洒组件。侧方的内螺纹接口是标准管路连接端，螺纹深度按照常规低压输水管道的旋合长度设计，

　　安装时不用额外计算拧入深度，只要缠好生料带拧到标准力矩就能实现密封，接口和主体之间做了加厚的过渡圆角，能抵消管路安装时带来的侧向弯矩，避免冬季土层冻胀的时候接口处出现应力断裂。这款结构最初是基于草坪喷水阀的1:1比例做的改型，调整后也可作为气动系统里的倾卸释压阀使用，需要注意的是改型过程中没有做内部流道的精确尺寸校核，孔位的同轴度也仅做了外观对齐，所以目前的结构仅适合做外观装配验证、方案展示或者3D打印样件的外观评审，不能直接用于承压工况的实物加工。从安装边界来看，主体的方形基座可以直接卡在常规喷灌阀的预埋套筒里，基座上的四个安装孔位和市面上主流的地埋阀安装孔距通用，替换旧阀的时候不用重新开挖调整预埋座的固定位置，

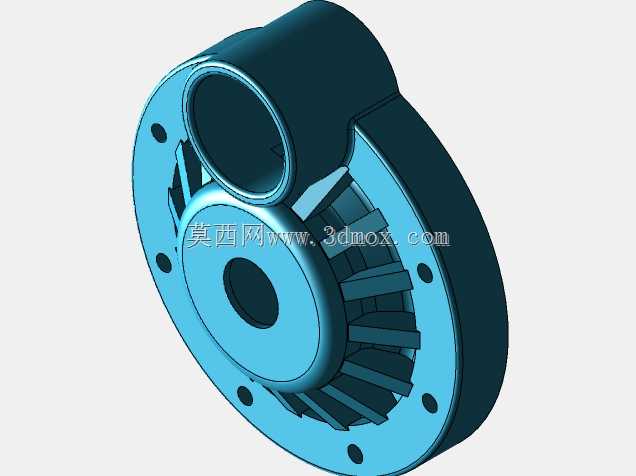

　　能大幅降低现场改造的工作量。上腔的导流格栅做了等间距的齿形设计，一方面可以在水流通过时打散紊流，让喷洒出来的水幕更均匀，另一方面格栅的加强筋结构也能提升上盖的承压能力，即使管网出现短暂的水锤现象，上盖也不会出现变形开裂。阀身的整体外形做了圆弧过渡处理，没有尖锐的棱角，在预埋回填的时候不会划破土工布或者输水软管，外露的顶部结构高度控制在常规草坪修剪高度以上，不会被剪草机打到，同时也不会因为突出过高影响草坪的整体美观。作为气动释压阀使用的时候，侧接口接气动回路的压力端，顶部接口接泄压排放管路，当回路压力超过设定值时，阀瓣抬起释放多余压力，不过因为内部密封面的尺寸没有做精确的公差匹配，实际使用时需要重新计算弹簧预紧力和密封面的配合间隙，

　　目前的三维结构可以直接导入装配环境做干涉检查，提前确认安装空间是否足够，避免现场安装时出现和周边管路、结构件的碰撞问题。整个结构的壁厚按照均匀等厚的原则设计，不管是做注塑样件还是金属3D打印，都不会出现壁厚突变导致的缩痕或者打印应力变形问题，外表面的拔模角度也做了统一处理，后续如果要开模量产，不用再额外调整外观面的拔模斜度。
