三单元甚高频卷尺八木定向天线结构

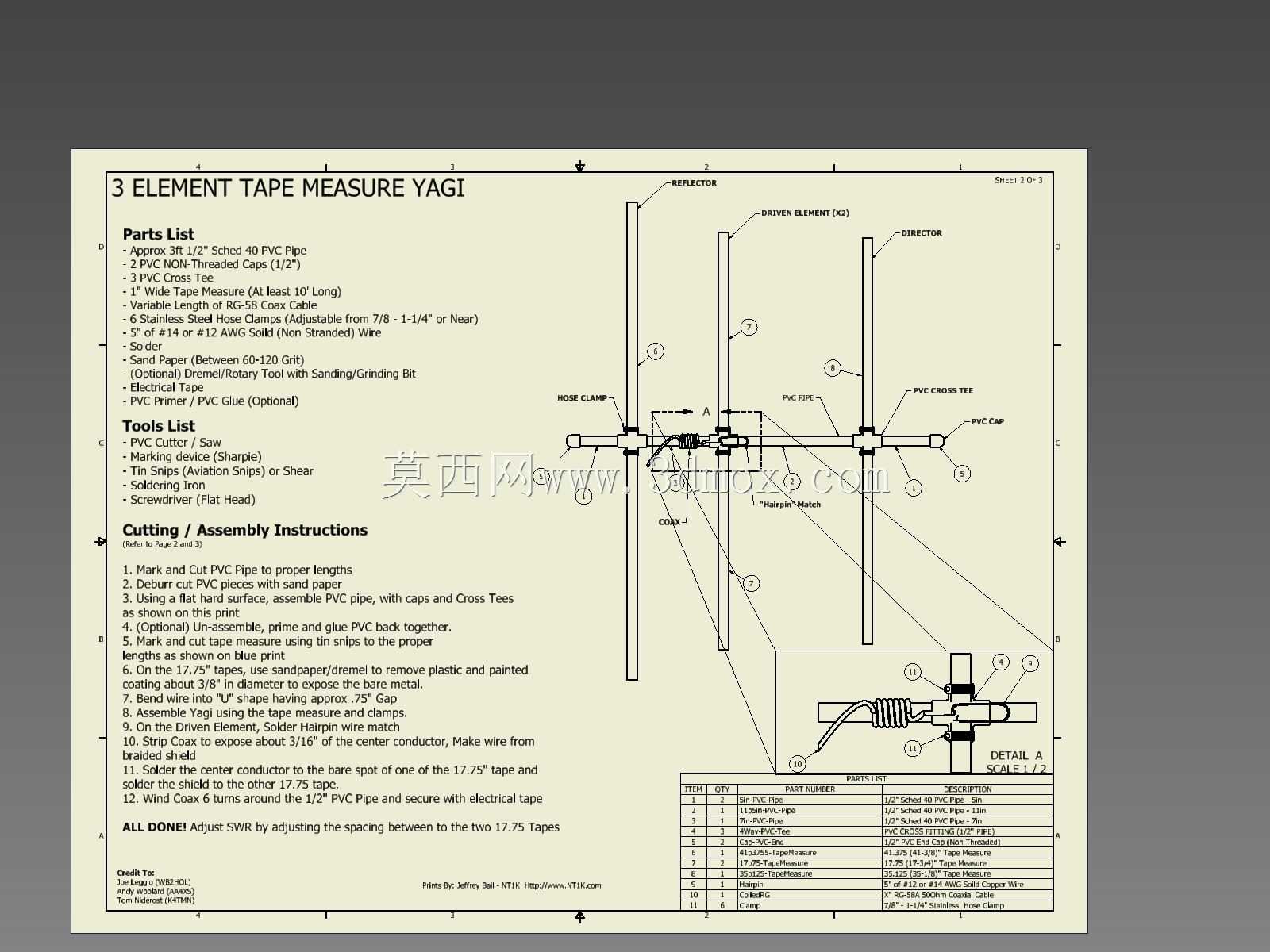

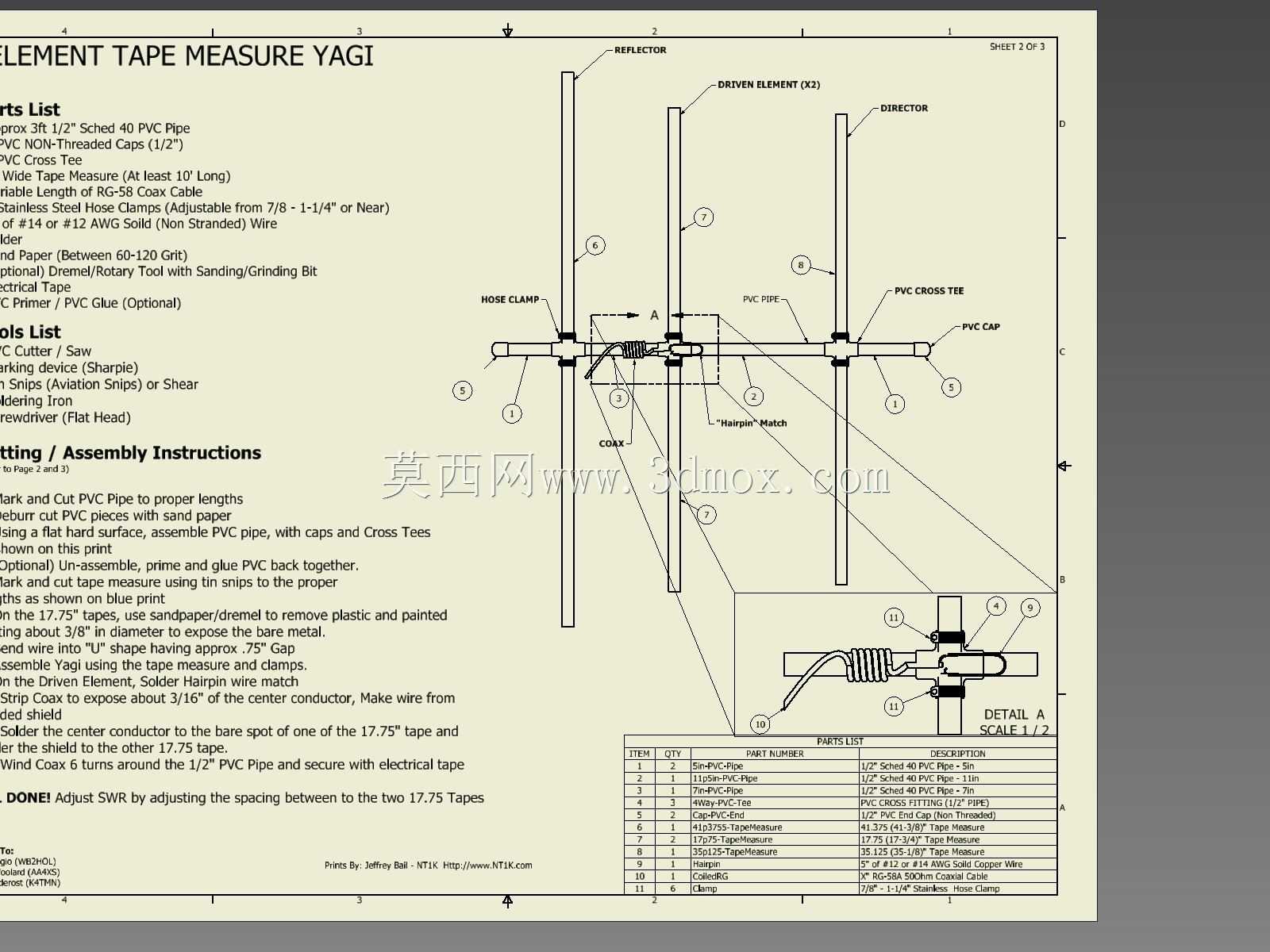

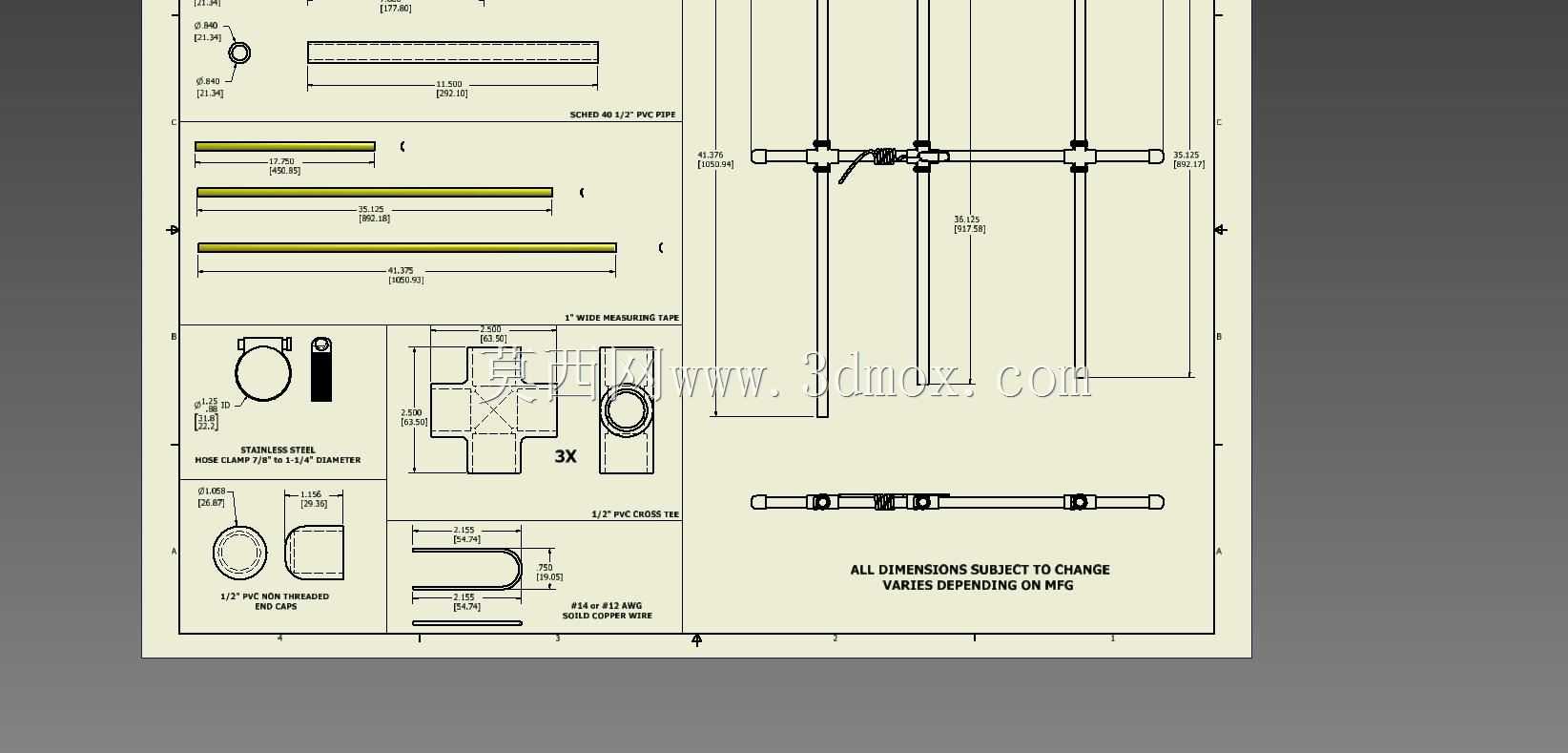

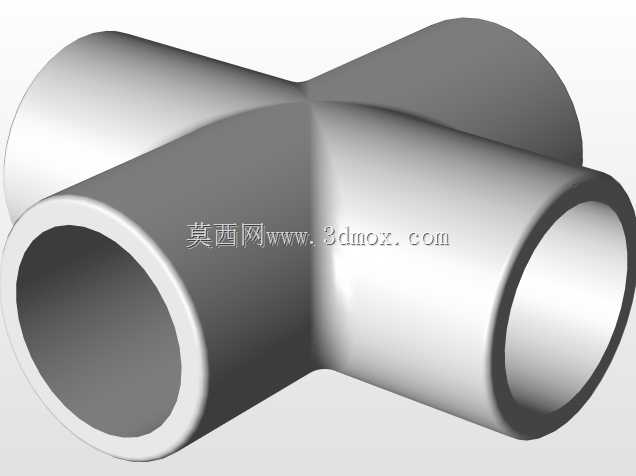

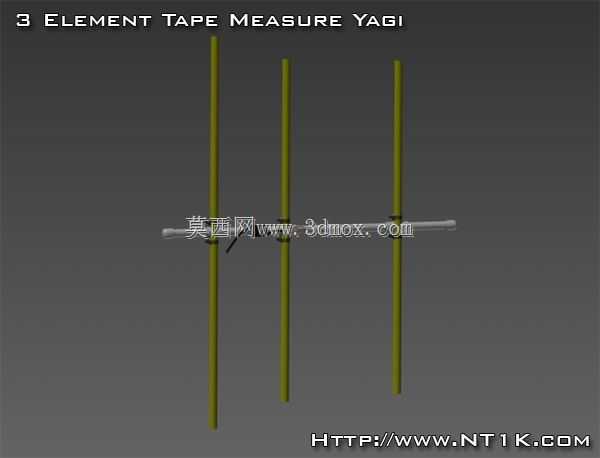

　　这款三单元定向天线针对144MHz-148MHz业余无线电频段设计，核心设计思路是利用日常易得的金属卷尺作为振子元件，解决传统硬质振子天线运输、携行不便的痛点。从结构设计来看，三根平行布置的振子分别承担反射器、有源振子、引向器的功能，振子采用卷尺自带的弹性金属材质，无需额外加工金属棒材，使用时抽出对应长度的尺段即可锁定工作频率，收纳时可将尺带收回卷盘，大幅缩小携行体积，适合户外应急通讯、野外无线电活动的快速部署场景。吊杆选用PVC管材作为支撑结构，一方面PVC材质介电常数低，对高频信号的遮挡损耗远小于金属杆件，不会干扰天线的方向图特性，另一方面PVC管重量轻、成本低，切割加工难度小，普通爱好者无需专业金属加工设备即可完成组装调整。

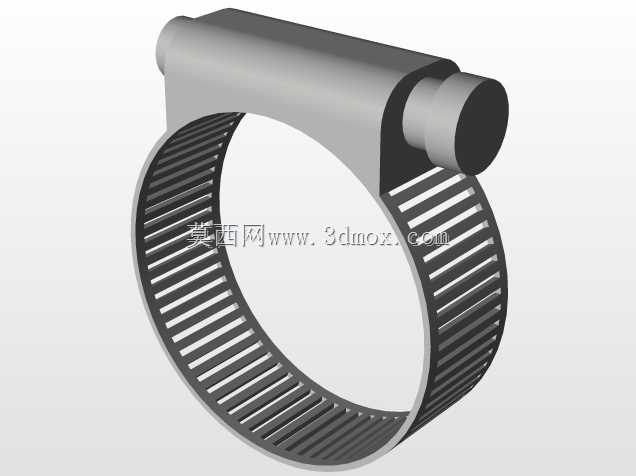

　　从安装边界来看，天线整体横向尺寸由引向器与反射器的间距决定，纵向尺寸为最长振子的伸出长度，安装时仅需在PVC吊杆上对应位置开设固定卷尺的卡槽，无需焊接作业，振子长度可根据实际驻波测试结果微调，卷尺表面的刻度还能为长度调整提供精准参照，降低调试门槛。实际使用场景中，这类便携定向天线可架设在临时桅杆、车顶支架甚至树木枝干上，相比同增益的硬质八木天线，其折叠收纳后的长度仅为原长的十分之一左右，单人即可完成携带、组装、架设全流程，在户外应急通讯、业余无线电远征活动中，能够在缺少专业吊装工具的条件下快速搭建通讯链路，定向辐射特性可有效提升目标方向的信号强度，压制同频段干扰信号。设计过程中需要注意振子与吊杆的固定方式，需选用非金属扎带或塑料卡件固定卷尺振子，避免金属固定件在振子表面形成额外的寄生辐射，影响天线的前后比与驻波参数，同时卷尺拉出后的锁定结构要保证足够的夹持力，避免户外风力作用下振子回缩移位，导致工作频率偏移。
